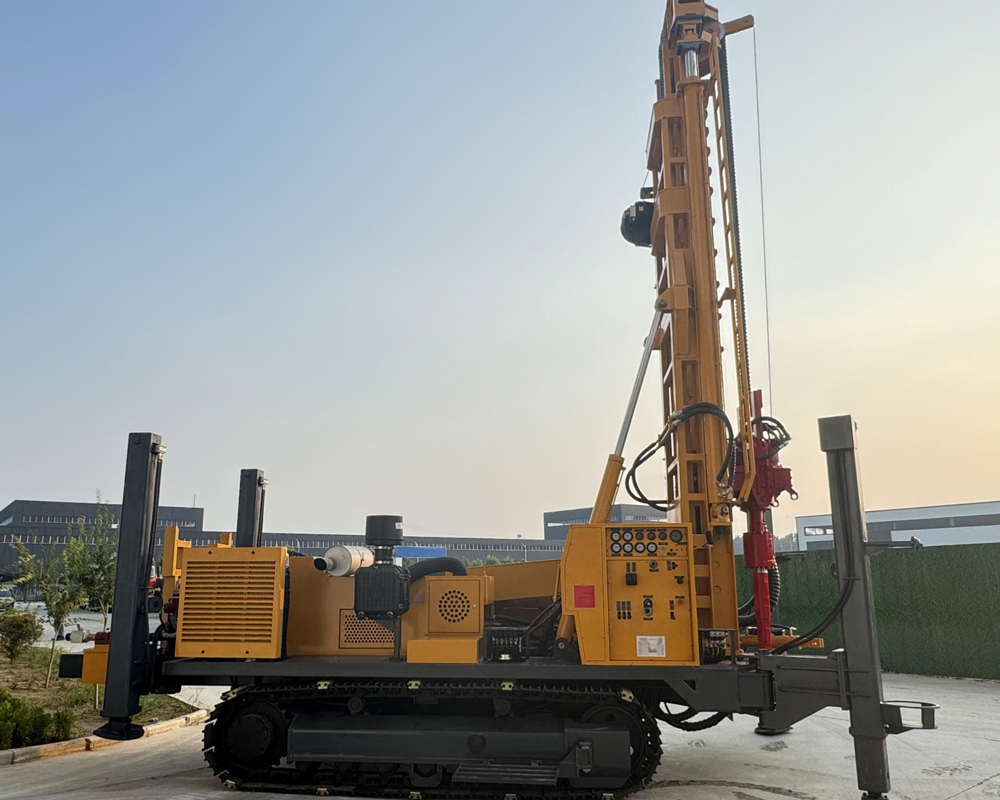

💧 WR1000S 1000 Metre Teleskopik Kule Paletli Su Kuyusu Sondaj Makinesi

WR1000S, 1000 metre sınıfı ultra derin su kuyuları, büyük maden sahaları su temini, endüstriyel su ve jeotermal araştırma projeleri için tasarlanmış ağır hizmet tipi paletli tam hidrolik sondaj makinesidir. Ekipman, 6 m sondaj çubuğunu destekleyen teleskopik kule yapısına sahiptir; maksimum sondaj derinliği 1000 m, sondaj çapı 105–800 mm olup 52 T kaldırma kuvveti, 26000 / 13000 N·m dönüş torku ve 194 kW dizel gücü ile donatılmıştır. Uzun inşaat süresi, büyük delik çapı, karmaşık jeolojik yapı ve sondaj dizisi işleme kapasitesi gerektiren derin delik projeleri için uygundur.

🌐 1000 Metre Sınıfı Ekipman Ultra Derin Su Kuyusu İnşaatı Kapsamına Girmiştir

600 metre ve 750 metre sınıfı modellere kıyasla WR1000S'in temel değeri, daha büyük derinlik rezervi ve daha güçlü sondaj dizisi kontrol yeteneğidir. Sığ ve orta derinlikteki yeraltı suyunun su temini ihtiyacını karşılayamadığı, derin akiferlerin daha derinde gömülü olduğu veya projenin büyük derinlik araştırması gerektirdiği bölgelerde, 1000 metre sınıfı ekipman daha geniş bir inşaat aralığı sağlayabilir. Gerçek kuyu derinliği yine de hidrojeolojik verilere, jeolojik yapıya ve hedef akifere göre belirlenmelidir.

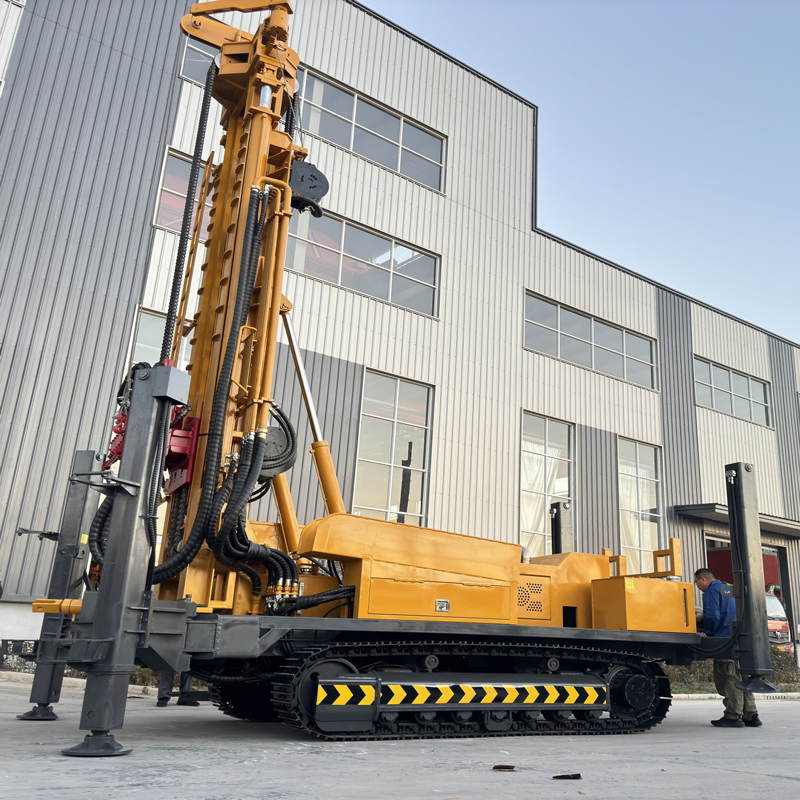

🪜 Teleskopik Kule Büyük Derin Delik Ekipmanının Nakliyesini Kolaylaştırır

Modeldeki S, teleskopik kuleyi temsil eder. 1000 metre sınıfı ağır hizmet tipi sondaj makineleri için nakliye ve saha içi taşıma, proje organizasyonunun önemli bir parçasıdır. Teleskopik kule, nakliye durumunda makinenin dış boyutlarını küçültürken çalışma durumunda derin delik sondajı için gereken çalışma yüksekliğini korur; böylece yükleme, yol geçişi ve 6 m sondaj çubuğu çalışma kapasitesi bir arada sağlanır.

🔩 6 Metre Sondaj Çubuğu Ultra Derin Deliklerde Sürekli İnşaat İçin Daha Uygundur

WR1000S, 6 m sondaj çubuğu kullanır; önerilen sondaj çubuğu çapı 114 mm'dir. 1000 metre sınıfı sondajda çok kısa sondaj çubukları kullanılırsa, ekleme-çıkarma sayısı büyük ölçüde artar ve yardımcı süre ile iş gücü yoğunluğu hızla birikir. 6 m sondaj çubuğu bağlantı sayısını azaltarak uzun süreli derin delik inşaatı için daha uygundur. Sondaj çubuğu dişleri, düzlüğü ve yorulma durumu sürekli kontrol edilmelidir.

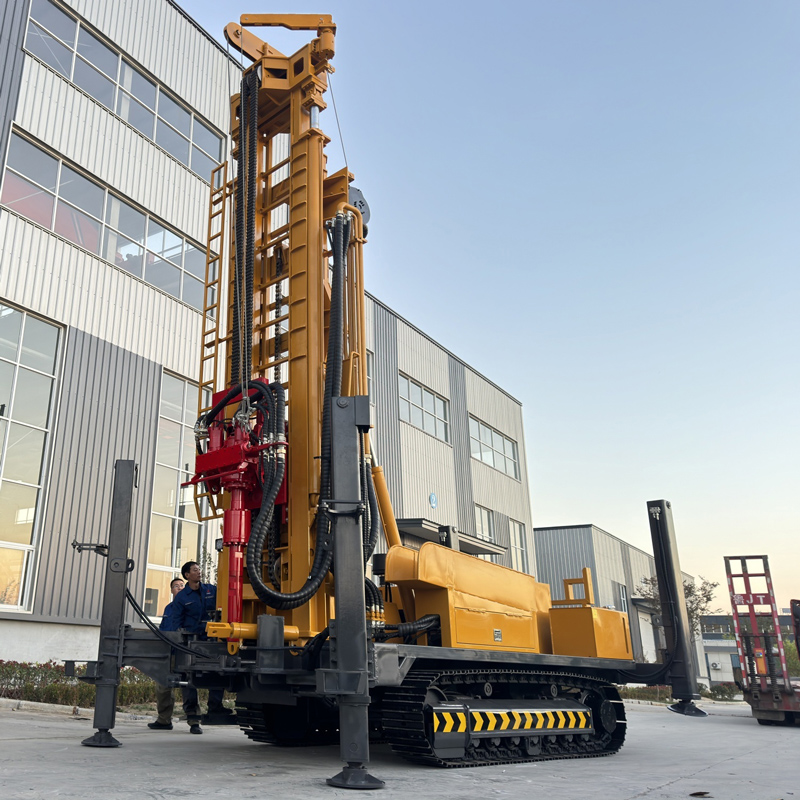

💪 52 T Kaldırma Kuvveti Derin Delik Sondaj Dizisi Kontrolünde Önemli Bir Güvencedir

1000 metre sınıfı delik derinliklerinde sondaj çubuğu ağırlığı, delik duvarı sürtünmesi, muhafaza borusu ağırlığı ve yerel sıkışmalar kaldırma sistemi üzerinde daha yüksek talepler oluşturur. WR1000S, normal sondaj çubuğu indirme-kaldırma, derin delik sondaj takımı kurtarma ve kısmen büyük çaplı muhafaza borusu işlemleri için kullanılabilen 52 T kaldırma kuvveti ve 8 T eksenel basınç sağlar. Anormal dirençle karşılaşıldığında öncelikle delik temizliği, yavaş kaldırma ve delik içi durum değerlendirmesi ile müdahale edilmelidir.

🔄 26000 / 13000 N·m Dönüş Torku Büyük Delik Çapı ve Yüksek Yüklü Sondaj İçin Uygundur

Dönüş sistemi maksimum torku 26000 / 13000 N·m olup maksimum devir 70 / 140 r/min'dir. Düşük devir, yüksek tork koşulları büyük delik çapı, sert kaya ve yüksek sürtünmeli delik kesimleri için daha uygundur; daha yüksek devir ise direncin nispeten düşük olduğu aşamalarda kullanılabilir. 1000 metre derin deliklerde dönüş parametreleri sondaj dizisi yükü ve talaş dönüş durumuna göre dinamik olarak ayarlanmalıdır.

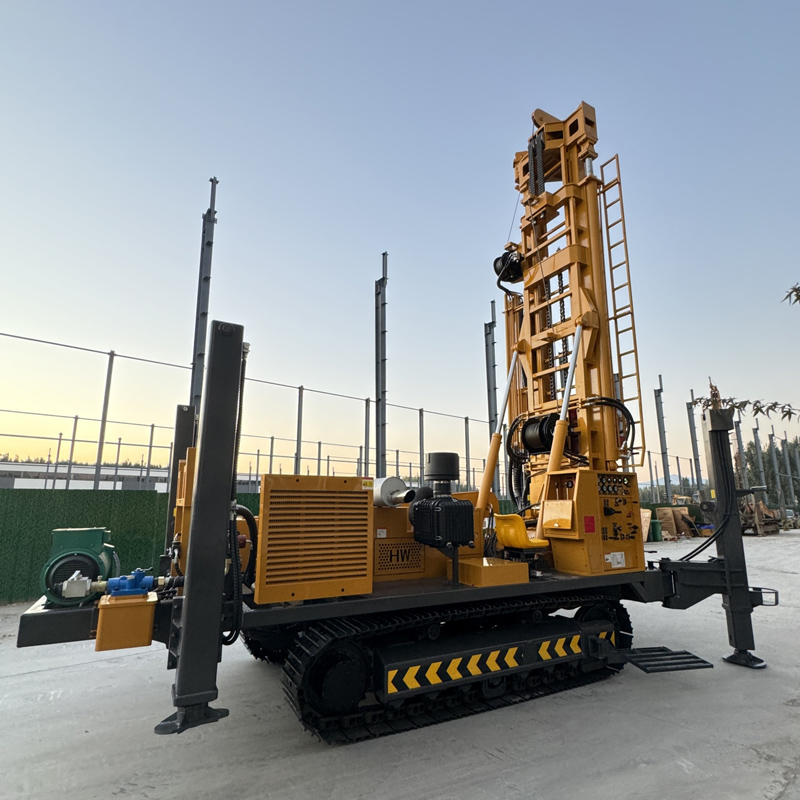

🕳️ 105–800 mm Delik Çapı Aralığı Büyük Su Kuyuları ve Mühendislik Deliklerini Kapsar

Sondaj çapı aralığı 105–800 mm olup geleneksel derin su kuyularından büyük çaplı mühendislik deliklerine kadar çeşitli ihtiyaçları karşılayabilir. Büyük delik çapı büyük kuyu boruları, yüksek debili pompalama ve bazı büyük düşürme projeleri için kullanılabilir; ancak delik çapı büyüdükçe hava kompresörü, sondaj takımı, muhafaza borusu ve makine yüküne yönelik talepler artar; bu nedenle yalnızca maksimum delik çapına göre rutin inşaat yapılmamalıdır.

💨 1.6–8 MPa Çalışma Hava Basıncı Daha Yüksek Yüklü DTH Sondajına Uygundur

Önerilen çalışma hava basıncı 1.6–8 MPa, hava tüketimi 16–96 m³/min'dir. 1000 metre sınıfı derin delikler ve büyük çaplı sert kaya projeleri, hava kompresörünün basınç ve debi gereksinimlerini çok yükseltir. Gerçek seçim, DTH çekici, delik çapı, delik derinliği, rakım ve kaya sertliğine göre kapsamlı olarak belirlenmelidir; yetersiz debi darbe ve talaş tahliye verimini doğrudan etkiler.

💎 Granit, Bazalt ve Kireçtaşı Gibi Sert Kayalarda Derin Delikler

Sağlam sert kayalarda, DTH sondajı için orta ve yüksek hava basınçlı DTH çekiciler kullanılabilir. 1000 metre sınıfı derin deliklerde delik dibi kaya tozunun taşıma mesafesi uzundur; talaş tahliyesi yetersiz olursa çökelme ve tekrar kırılma oluşarak tork ve enerji tüketimini daha da artırır. Bu nedenle sert kaya derin deliklerinde istikrarlı hava debisi, iyi yağlama ve sürekli delik temizliği daha da önemlidir.

🌧️ Gevşek Örtü Tabakası ve Üst Yumuşak Zemin

WR1000S ayrıca çamur dönüşlü sondajı destekler. Toprak, kil, kum ve çakıl tabakaları için üst delik kesiminin stabilitesi sonraki derin delik inşaatını doğrudan etkiler. Önce çamur, muhafaza borusu ve diğer delik duvarı koruma yöntemleriyle stabil bir delik kesimi oluşturulabilir, ardından kaya tabakasına girildiğinde DTH yöntemine geçilebilir.

🧱 Kırık Zonlar, Çatlaklar ve Hava Kaçaklı Tabakalar

Derin delikler fay kırık zonlarından geçerken blok düşmesi, daralma, hava kaçağı ve sıkışma meydana gelebilir. Bu tür delik kesimlerine girildiğinde ilerleme yavaşlatılmalı, delik temizliği güçlendirilmeli ve duruma göre muhafaza borusu, köpük veya diğer delik stabilizasyon önlemleri kullanılmalıdır. Ciddi hava kaçağı durumunda yalnızca hava kompresörü basıncını artırmaya güvenmek yerine çatlak boyutu ve boşluk durumu analiz edilmelidir.

💧 Güçlü Su Fışkırması ve Ana Akiferler

Derin ana akifere girildiğinde su fışkırması delik içi talaş tahliyesini, DTH çekiciyi ve basınç durumunu değiştirir. Ana su çıkış tabakasının derinliği kaydedilmeli ve su debisine göre hava beslemesi, delik temizliği ve muhafaza borusu planı ayarlanmalıdır. Kuyu tamamlama aşamasında akifer dağılımına göre filtre borusu, su kesme kesimi ve nihai pompa tipi tasarlanmalıdır.

🌾 Derin Tarımsal Sulama ve Büyük Çiftlik Projeleri

Yeraltı su seviyesinin derin olduğu tarım bölgeleri, büyük çiftlikler ve kurak alanlar 500 metreden daha derin kuyular gerektirebilir. WR1000S, 1000 metre sınıfı derinlik rezervine sahip olup derin tarımsal sulama kuyuları ve yüksek debili su kuyuları inşaatında kullanılabilir. Proje, sulama alanı, su ihtiyacı ve akifer koşullarına göre kuyu çapı ve kuyu tamamlama yapısı belirlenmelidir.

🏠 Derin İçme Suyu ve Büyük Topluluk Su Temini

Sığ su kaynaklarının yetersiz olduğu, su temini ölçeğinin büyük olduğu topluluklar ve altyapı projeleri için WR1000S büyük ölçekli derin yeraltı suyu geliştirmede kullanılabilir. Resmi inşaattan önce hidrojeolojik araştırma ve su kalitesi değerlendirmesi yapılmalıdır; ekipman derin delik inşaat kapasitesi sağlar, akifer değerlendirmesi ve su temini tasarımının yerini alamaz.

⛏️ Maden Sahası Su Temini, Toz Bastırma ve Yardımcı Üretim

Büyük maden sahaları genellikle uzun süreli istikrarlı yaşam ve üretim yardımcı su kaynağına ihtiyaç duyar. WR1000S'in paletli şasisi, 52 T kaldırma kuvveti ve 194 kW gücü yüksek yüklü maden sahası su kuyusu projeleri için daha uygundur; kamp su temini, toz bastırma, ekipman yıkama ve kısmi üretim yardımcı suyu için kullanılabilir.

🌊 Açık Ocak ve Büyük Mühendislik Düşürme Sondajı

1000 metre sınıfı derinlik ve 800 mm maksimum delik çapı, ekipmana bazı büyük düşürme sondajlarını üstlenme kapasitesi kazandırır. Düşürme projelerinde delik konumu, kuyu aralığı, kuyu çapı, filtre borusu ve pompa debisi hidrojeolojik verilere göre belirlenmelidir; sondaj makinesi delik açar, tam düşürme tasarımının yerini alamaz.

♨️ Jeotermal Araştırma ve Sıcaklık Gradyan Delikleri

WR1000S ayrıca bazı jeotermal araştırma ve sıcaklık gradyan sondajları için uygundur. Bu tür projelerde sondaj derinliğinin yanı sıra formasyon sıcaklığı, kuyu duvarı stabilitesi, muhafaza borusu malzemesi ve sirkülasyon yöntemi de dikkate alınmalıdır. Resmi jeotermal geliştirme kuyuları söz konusu olduğunda sondaj takımı ve kuyu tamamlama yapısı özel tasarıma göre belirlenmelidir.

🚀 30 m/dk Hızlı Kaldırma ve 61 m/dk Hızlı İlerleme

Hızlı kaldırma hızı 30 m/dk, hızlı ilerleme hızı 61 m/dk olup esas olarak güç başlığının geri dönüşü, sondaj çubuğu işlemleri ve yardımcı hareketler için kullanılır. 1000 metre sınıfı delik derinliklerinde tek seferlik yardımcı süre az görünse de uzun vadede toplam iş süresini önemli ölçüde etkiler; bu nedenle hızlı hareketler ve 6 m sondaj çubuğu kombinasyonu daha değerlidir.

⚡ 194 kW Dizel Güç Ultra Derin Delikler İçin Güç Rezervi Sağlar

194 kW dizel motor, dönüş, ilerleme, palet yürüyüşü ve yardımcı sistemlere güç sağlar. Ultra derin delik inşaatı uzun süreli ve yüksek yüklü olduğundan motor soğutması, hava filtresi, yakıt sistemi ve hidrolik yağ sıcaklığı bakımı güçlendirilmeli; yüksek sıcaklık ve tozun güç düşüşüne yol açması önlenmelidir.

🚜 5 km/s Paletli Yürüyüş Büyük Şantiye İçi Taşıma Verimliliğini Artırır

Ekipman yürüyüş hızı yaklaşık 5 km/s, maksimum tırmanma açısı referans olarak 21°'dir. 17.8 T ağırlığındaki ekipman için bu yürüyüş hızı esas olarak şantiye içi ve delik konumları arası taşıma için kullanılır. Gerçek hareket öncesinde yol taşıma kapasitesi, eğim, dönüş yarıçapı ve yumuşak zemin durumu kontrol edilmelidir.

🦵 1.7 Metre Hidrolik Ayaklar Büyük Derin Delik Ekipmanının Tesviyesi İçin Kullanılır

Hidrolik ayak stroku 1.7 m olup ekipmanın düz olmayan platformlarda tesviye edilmesine ve stabilize edilmesine yardımcı olur. 1000 metre sınıfı inşaat süresi uzun olduğundan ekipmanın yatay durumu kule yükünü, delik sapmasını ve operasyon güvenliğini doğrudan etkiler. Yumuşak zeminlerde uzun süreli çökmeyi önlemek için yeterli alana sahip takozlar kullanılmalıdır.

🧵 2.5 T Yardımcı Vinç Ağır Sondaj Takımı Taşıma Zorluğunu Azaltır

Yardımcı vinç kaldırma kuvveti 2.5 T olup DTH çekici, sondaj çubuğu, muhafaza borusu takımları ve diğer saha ekipmanlarının taşınmasında kullanılabilir. Ultra derin delik projelerinde daha fazla ve daha ağır sondaj takımı bulunur; ana makinenin çalışma alanını etkilememek için kaldırma güzergâhı ve malzeme yerleşim alanı makul şekilde planlanmalıdır.

📦 17.8 T Makine Nakliyesi Önceden Planlanmalıdır

Makine ağırlığı yaklaşık 17.8 T, dış boyutları yaklaşık 7.3 × 2.25 × 2.75 m'dir. Nakliye sırasında düz platformlu kamyonun taşıma kapasitesi, yol genişlik sınırı, yükseklik sınırı ve köprü taşıma kapasitesi kontrol edilmelidir; teleskopik kule güvenilir şekilde kilitlenmeli, 6 m sondaj çubuğu ve muhafaza borusu ayrı olarak sabitlenmelidir. Sahaya vardıktan sonra kule açılımı ve hava kompresörü yerleşimi için yeterli alan bırakılmalıdır.

🧰 Çamur Pompası, Santrifüj Pompa, Jeneratör ve Köpük Pompası Opsiyonel

Formasyon ve proje ihtiyaçlarına göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel olarak sunulur. Gevşek tabaka projeleri daha çok çamur sistemine, sert kaya derin delikleri daha çok yüksek debili hava kompresörü ve DTH çekiciye bağlıdır; çatlaklı ve hava kaçaklı formasyonlarda köpük yardımı gerekebilir. Doğru opsiyonel seçim, basitçe aksesuar yığmaktan daha önemlidir.

⚠️ 1000 Metre Ultra Derin Delik İnşaatı ve Bakım Uyarıları

Her gün inşaattan önce motor, hidrolik sistem, teleskopik kule, ayaklar, paletler, yardımcı vinç, yüksek basınçlı hava hortumu ve sondaj çubukları kontrol edilmelidir; derin delik aşamasında tork, hava basıncı, talaş dönüşü, su dönüşü ve sondaj çubuğu kaldırma direnci değişimleri sürekli kaydedilmelidir; 6 m sondaj çubuğu kullanılırken kulenin tamamen açıldığı ve güvenilir şekilde kilitlendiği doğrulanmalı, herhangi bir eğilimsel anormallikte derhal durdurulup analiz edilmelidir.

Gerçek jeolojik koşullar, delik içi takımlar, sondaj açısı ve operasyon yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, sondaj derinliği ve kuyu tamamlama sonucu saha koşullarına göre belirlenmelidir.
