WR1200SL

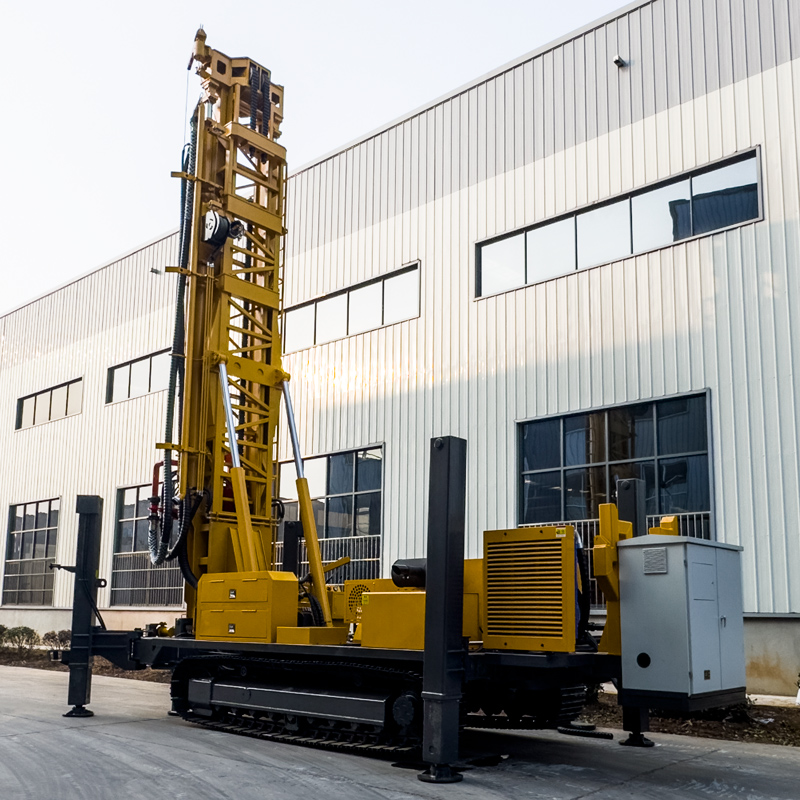

💧 WR1200SL 1200 Metre Dizel-Elektrik Çift Güçlü Teleskopik Kuleli Paletli Su Kuyusu Sondaj Makinesi

WR1200SL, 1200 metre sınıfı ultra derin su kuyuları, maden sahası su temini, endüstriyel su temini ve jeotermal araştırma gibi büyük ölçekli derin delik projeleri için tasarlanmış ağır hizmet tipi paletli tam hidrolik sondaj makinesidir. Ekipman, dizel / elektrikli çift güç konfigürasyonu ve teleskopik kule yapısına sahiptir; 9,6 m sondaj borusunu destekler, maksimum sondaj derinliği 1200 m, delik çapı 105–900 mm olup 60 T kaldırma kapasitesi, 30000 / 15000 N·m döner tork ve 264 kW Cummins dizel gücü ile uzun inşaat süresi, büyük delik çapı, yüksek derinlik ve saha enerji koşulları belirgin şekilde farklı olan projeler için uygundur.

⚡ Dizel-elektrik çift güç, WR1200SL'nin en önemli kullanım avantajlarından biridir

Uzak maden sahaları, çöller ve saha projeleri genellikle dizel güce daha bağımlıdır; maden sabit sondaj sahaları, endüstriyel parklar veya uzun süreli inşaat projeleri ise istikrarlı bir elektrik şebekesine sahip olabilir. WR1200SL, saha koşullarına göre dizel ve elektrikli seçenekler arasında yapılandırılabilir; hem saha bağımsız çalışma kabiliyetini korur hem de sabit şantiyeler için yakıt tüketimini ve egzoz emisyonlarını azaltma seçeneği sunar. Elektrikli kısmın nihai gücü, voltajı, frekansı ve başlatma şeması projenin güç sistemine göre belirlenmelidir.

🌐 1200 metre sınıfı artık büyük ultra derin su kuyusu inşaatı kapsamına girmiştir

Maksimum sondaj derinliği 1200 m ve delik çapı 105–900 mm, WR1200SL'nin sıradan su kuyusu ekipmanlarının üstlenemeyeceği derin yeraltı suyu projelerini kapsayabileceği anlamına gelir. Derin akiferler, maden sahası derin kuyuları, endüstriyel yüksek debili su temini ve belirli jeotermal araştırmalar için 1200 metre sınıfı ekipman daha büyük derinlik rezervine sahiptir. Gerçek sondaj derinliği yine de delik çapı, formasyon, sondaj borusu, hava kompresörü ve hidrojeolojik koşullara göre belirlenmelidir.

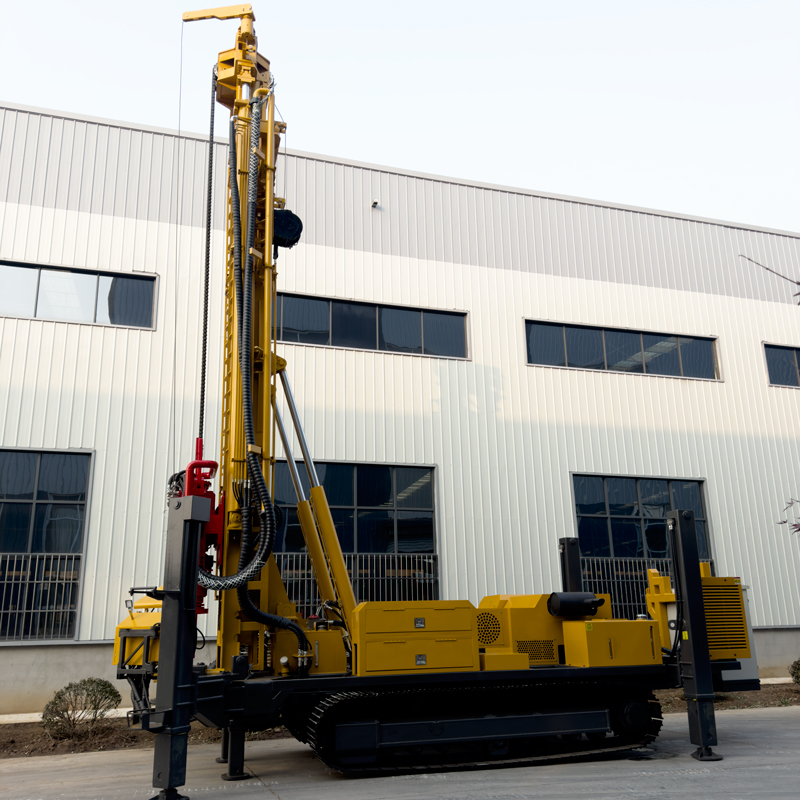

🪜 Teleskopik kule, ağır ekipmanın nakliye dış ölçülerini iyileştirmeye yardımcı olur

1200 metre sınıfı ekipmanın hacmi ve ağırlığı doğal olarak büyüktür, bu nedenle nakliye organizasyonu orta ve küçük sondaj makinelerine göre daha karmaşıktır. Teleskopik kule, taşıma sırasında nakliye profilini kısaltabilir ve delik konumuna ulaştıktan sonra çalışma yüksekliğini açabilir; böylece ekipman uzun sondaj borusu çalışma kabiliyetini korurken yükleme, yol geçişi ve saha içi taşıma koşullarını iyileştirir.

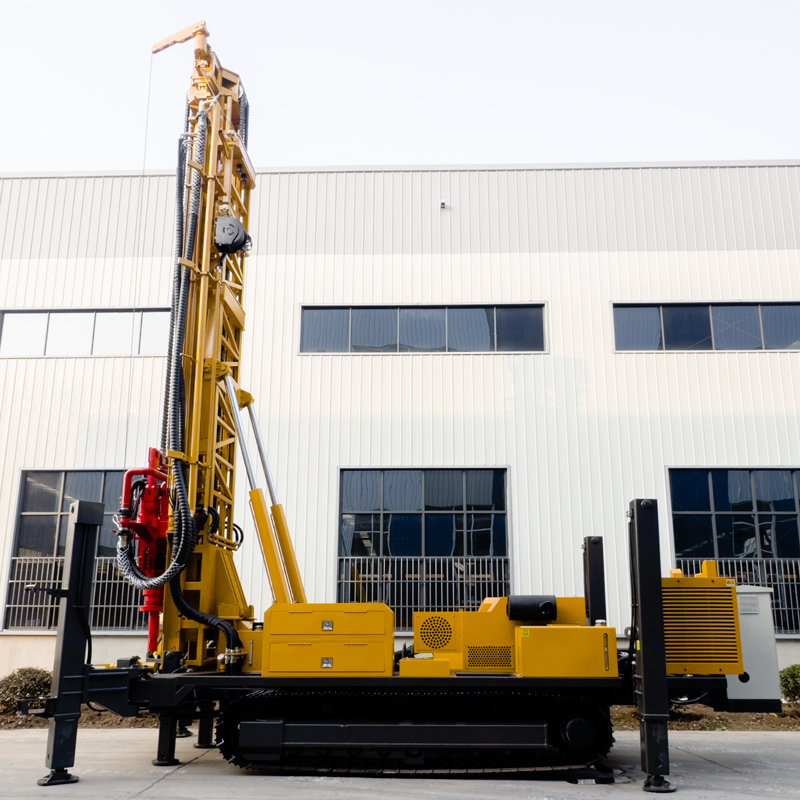

🔩 9,6 m sondaj borusu, ultra derin deliklerde boru ekleme sayısını önemli ölçüde azaltır

WR1200SL 9,6 m sondaj borusunu destekler, önerilen sondaj borusu çapı 114 / 127 mm'dir. 1000 metrenin üzerindeki derin deliklerde kısa sondaj boruları sık kullanılırsa ekleme ve sökme sayısı çok fazla olur, yardımcı süre ve iş gücü yoğunluğu belirgin şekilde artar. 9,6 m uzun sondaj borusu bağlantı sıklığını önemli ölçüde azaltabilir ve ultra derin deliklerde sürekli inşaat ile uzun süreli projeler için daha uygundur.

💪 60 T kaldırma kapasitesi, ultra derin sondaj dizisi ve muhafaza borularının işlenmesi için daha büyük pay sağlar

Ekipmanın kaldırma kapasitesi 60 T, eksenel basınç 10 T'dir. 1200 metre sınıfı delik derinliklerinde sondaj dizisinin kendi ağırlığı, delik duvarı sürtünmesi, muhafaza borusu ağırlığı ve delik içi anormallikler çekme yükünü önemli ölçüde artırır. Daha büyük kaldırma kapasitesi normal sondaj indirme-kaldırma, DTH çekici geri kazanımı ve büyük çaplı muhafaza borusu işlemleri için faydalıdır; ancak sıkışma veya daralma durumunda yine önce delik temizlenmeli ve delik içi durum değerlendirilmelidir.

🔄 30000 / 15000 N·m döner tork, büyük delik çaplı yüksek yük koşulları için uygundur

Döner sistem maksimum torku 30000 / 15000 N·m, karşılık gelen maksimum devir 85 / 170 r/min'dir. Daha büyük delik çapları, sağlam sert kaya ve yüksek sürtünmeli delik kesimleri daha yüksek tork gerektirir; direncin daha az olduğu sondaj aşamalarında ise daha yüksek devir kullanılabilir. Ultra derin delik inşaatında tork, geri dönen çamur ve sondaj takımı yüküne göre parametreler sürekli ayarlanmalıdır.

🕳️ 105–900 mm delik çapı aralığı büyük su kuyuları ve mühendislik deliklerini kapsar

Maksimum delik çapı 900 mm'ye ulaşır; daha büyük kuyu boruları ve daha yüksek debili pompa çözümleriyle uyumludur. Aynı zamanda büyük delik çaplı inşaatın hava kompresörü, matkap ucu, muhafaza borusu, tork ve kaldırma sistemi üzerinde daha yüksek gereksinimler oluşturduğu anlamına gelir. Gerçek projelerde kuyu tamamlama hedefine göre makul delik çapı seçilmeli, maksimum delik çapının uzun süreli rutin konfigürasyon olarak kullanılması önerilmez.

💨 1,65–8 MPa hava basıncı ve 16–120 m³/dk hava tüketimi

Pnömatik DTH sondajı için önerilen çalışma basıncı 1,65–8 MPa, hava tüketimi 16–120 m³/dk'dır. 1200 metre sınıfı derin delikler, büyük delik çapları ve sert kaya koşulları hava kompresörü debisi üzerinde çok yüksek gereksinimler oluşturur. Hava kompresörü seçiminde hem basınç hem de debi dikkate alınmalıdır; debi yetersizse basınç istenen seviyeye ulaşsa bile yetersiz darbe, zayıf çamur tahliyesi ve delik dibinde birikme görülebilir.

💎 Granit, bazalt ve kireçtaşı gibi derin sert kaya inşaatı

Daha sağlam sert kayaya girildiğinde orta ve yüksek hava basınçlı DTH çekiçleri ile sondaj yapılabilir. Derin deliklerde kaya tozunun geri çıkış mesafesi uzundur, delik dibi temizliği özellikle önemlidir. DTH çekici yağlaması, matkap ucu aşınmasının kontrolü ve hava debisinin stabil olması sağlanmalıdır; geri dönen çamur sürekli azalırsa veya tork anormal yükselirse delik zamanında temizlenmeli ve sondaj takımı kontrol edilmelidir.

🌧️ Üst gevşek katmanlarda öncelikle delik duvarı stabilitesi çözülmelidir

Toprak, kil, kum ve çakıl katmanlarında çamur rotari, muhafaza borusu veya diğer duvar koruma yöntemleri kullanılabilir. 1200 metre sınıfı ultra derin kuyularda üst delik kesiminin stabilitesi sonraki inşaat üzerinde daha büyük etkiye sahiptir; üst kısımda daralma veya çökme olursa derin sondaj ve boru çekme daha da zorlaşır, bu nedenle ön delik stabilizasyonu atlanmamalıdır.

🧱 Fay kırık zonları ve derin çatlaklı katmanlar

Derin delikler fay, breş ve çatlak gelişmiş bölgelerden geçerken blok düşmesi, hava kaçağı, daralma ve sıkışma görülebilir. Anormal delik kesimlerine girildiğinde ilerleme azaltılmalı, delik temizliği güçlendirilmeli ve duruma göre muhafaza borusu, köpük veya diğer yöntemler kullanılmalıdır. Boru çekme direnci sürekli artarsa sondaj durdurulmalı ve analiz edilmelidir.

💧 Derin akiferler ve güçlü su geliri koşulları

Ana akifere girildiğinde su geliri delik içi çamur tahliyesini ve DTH çekici çalışma koşullarını değiştirir. İnşaat personeli ana su çıkış katmanlarının derinliğini kaydetmeli ve su miktarına göre hava beslemesi, delik temizliği ve muhafaza borusu yöntemini ayarlamalıdır. Kuyu tamamlama aşamasında akifer kalınlığı ve su kalitesi koşullarına göre filtre borusu, su kesme kesimi ve nihai pompa tipi tasarlanmalıdır.

🏠 Büyük ölçekli derin içme suyu ve topluluk su temini

Yüzeysel su kaynaklarının yetersiz olduğu, su temin edilen nüfusun fazla olduğu veya yeraltı suyu derinliğinin büyük olduğu bölgelerde WR1200SL büyük ölçekli derin içme suyu kuyuları ve topluluk su temini projeleri için kullanılabilir. Bu tür projelerde önce hidrojeolojik araştırma ve su kalitesi değerlendirmesi tamamlanmalı, ardından hedef katman, kuyu çapı ve kuyu derinliği belirlenmelidir; körü körüne maksimum sondaj derinliği hedeflenmemelidir.

🌾 Derin tarımsal sulama ve büyük çiftlik projeleri

Kurak bölgeler, büyük çiftlikler ve ölçekli tarım alanları 500 metrenin üzerinde hatta daha derin sulama kuyularına ihtiyaç duyabilir. WR1200SL'nin 1200 metre sınıfı derinlik rezervi ve 9,6 m sondaj borusu konfigürasyonu uzun süreli derin kuyu inşaatı için uygundur. Gerçek kuyu yapısı sulama alanı, su verimi ve pompa tipine göre belirlenmelidir.

⛏️ Büyük maden sahaları su temini ve derin yeraltı suyu geliştirme

Maden projeleri içme suyu, toz bastırma, ekipman yıkama ve yardımcı üretim suyu gerektirir. WR1200SL'nin 60 T kaldırma kapasitesi, ağır hizmet paletli şasisi ve çift güç konfigürasyonu özellikle büyük maden sahası derin kuyu projeleri için uygundur. Maden sahasındaki sabit sondaj sahalarında elektrik şebekesi varsa talebe göre elektrikli çözüm yapılandırılabilir.

🌊 Maden sahası drenajı ve büyük mühendislik drenaj delikleri

1200 metre sınıfı sondaj derinliği ve 900 mm maksimum delik çapı, ekipmanın bazı büyük drenaj deliklerini üstlenme kabiliyetine sahip olmasını sağlar. Drenaj projelerinde kuyu konumu, kuyu aralığı, delik çapı, filtre borusu ve pompa debisi hidrojeolojik koşullara göre tasarlanmalıdır; sondaj makinesi yalnızca delik açar, tam bir drenaj planının yerini alamaz.

♨️ Jeotermal araştırma ve sıcaklık gradyanı delikleri

WR1200SL bazı jeotermal araştırmalar, sıcaklık gradyanı delikleri ve derin formasyon sıcaklık doğrulamaları için kullanılabilir. Jeotermal projelerde sondaj derinliğinin yanı sıra formasyon sıcaklığı, dolaşım akışkanı, muhafaza borusu malzemesi ve delik duvarı stabilitesi de dikkate alınmalıdır. Resmi jeotermal geliştirme kuyuları ise özel tasarıma göre sondaj takımı ve kuyu tamamlama sistemi ile yapılandırılmalıdır.

🚀 29 m/dk hızlı kaldırma ve 51 m/dk hızlı ilerleme

Hızlı kaldırma hızı 29 m/dk, hızlı ilerleme hızı 51 m/dk olup esas olarak güç başlığının geri dönüşü, sondaj borusu işlemleri ve sondaj dışı hareketler için kullanılır. Ultra derin delik projelerinde inşaat süresi uzundur; tek seferde tasarruf edilen yardımcı süre uzun vadede önemli ölçüde birikir, özellikle 9,6 m uzun sondaj borusu ile birlikte ekipmanın etkin çalışma süresini daha da artırır.

⚡ 264 kW Cummins dizel gücü yüksek yük rezervi sağlar

Dizel güç konfigürasyonu 264 kW Cummins motor olup döner, ilerleme, palet yürüyüşü, ayaklar ve yardımcı sistemlere güç sağlar. 1200 metre derin delikler genellikle uzun süreli sürekli çalışma gerektirir; motor soğutması, hava filtresi, yakıt sistemi ve hidrolik yağ sıcaklığı bakımı güçlendirilmeli, yüksek sıcaklık ve tozun güç düşüşüne neden olması önlenmelidir.

🔌 Elektrikli mod sabit projeler ve uzun süreli inşaat için daha uygundur

Maden sahası, endüstriyel park veya sabit sondaj sahasında istikrarlı güç kaynağı varsa proje şebekesine göre elektrikli tahrik sistemi yapılandırılabilir. Elektrikli mod yakıt tüketimini ve saha egzozunu azaltmaya yardımcı olur; ancak voltaj, frekans, trafo kapasitesi, kablo mesafesi ve başlatma akımı önceden doğrulanmalı, dizel güç üzerinden basitçe dönüştürülmemelidir.

🧵 5 T + 2,5 T çift yardımcı vinç saha taşıma kapasitesini artırır

Ekipman 5 T büyük yardımcı vinç ve 2,5 T küçük yardımcı vinç ile donatılmıştır; sırasıyla daha ağır sondaj takımları, DTH çekiçleri, muhafaza boruları ve genel aksesuarların taşınması için kullanılabilir. 1200 metre sınıfı projelerde çok sayıda yardımcı alet ve ağır parça bulunur; çift vinç saha organizasyon verimliliğini artırabilir, ancak kaldırma işlemlerinde nominal yük ve güvenli mesafeye kesinlikle uyulmalıdır.

🚜 6 km/s paletli yürüyüş büyük şantiyelerde iç taşıma verimliliğini artırır

Yürüyüş hızı yaklaşık 6 km/s, maksimum tırmanma açısı referansı 21°'dir. 25 T ağır ekipman için bu yürüyüş kabiliyeti esas olarak şantiye içi ve delik konumları arası taşıma için kullanılır. Hareket öncesinde yol taşıma kapasitesi, eğim, dönüş yarıçapı ve yumuşak zemin durumu doğrulanmalı, uzun kule güvenli nakliye durumunda olmalıdır.

🦵 1,7 metre hidrolik ayaklar büyük ultra derin delik operasyonlarında stabilite sağlar

Hidrolik ayak stroku 1,7 m olup ekipmanın dengelenmesi ve stabil desteklenmesi için kullanılabilir. Ultra derin delik inşaatı uzun sürer; ekipman uzun süre sondaj dizisi ve döner yük altında kalır, ayak çökmesi ve platform eğriliği delik sapmasını ve kule gerilmesini etkiler. Yumuşak zeminlerde yeterli alana sahip takoz plakaları serilmelidir.

📦 25 T makine nakliyesi ve saha organizasyonu daha yüksek gereksinimler doğurur

Makine ağırlığı yaklaşık 25 T, dış ölçüleri yaklaşık 10,85 × 2,25 × 2,98 m'dir. Bölgeler arası nakliyede düz yataklı kamyon taşıma kapasitesi, yol yükseklik sınırı, köprü taşıma kapasitesi ve dönüş alanı önceden doğrulanmalıdır; 9,6 m sondaj borusu genellikle ayrıca taşınmalıdır. Sahaya ulaşıldığında hava kompresörü, çamur sistemi ve malzeme alanı için de yer ayrılmalıdır.

🧰 Çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel

Farklı formasyonlar ve projeler için çamur pompası, santrifüj pompa, jeneratör ve köpük pompası yapılandırılabilir. Gevşek katmanı fazla olan projeler daha çok çamur sistemine, sert kaya derin delikleri daha çok yüksek debili hava kompresörü ve DTH çekicine, çatlaklı hava kaçaklı formasyonlar ise köpük desteğine ihtiyaç duyabilir. Tüm aksesuarların tek tip yığılması yerine ana çalışma koşullarına göre kombinasyon yapılmalıdır.

⚠️ 1200 metre ultra derin delik inşaatı ve çift güç sistemi uyarıları

Her gün işe başlamadan önce motor, elektrik sistemi, hidrolik sistem, teleskopik kule, ayaklar, paletler, çift vinç, yüksek basınçlı hava hortumu ve uzun sondaj boruları kontrol edilmelidir; derin delik inşaatında tork, hava basıncı, geri dönen çamur, su geliri ve boru çekme direnci sürekli kaydedilmelidir; elektrikli çözüm kullanılırken veya geçiş yapılırken proje elektrik yönetmeliklerine göre topraklama, koruma ve güç besleme kapasitesi doğrulanmalıdır.

Gerçek jeolojik koşullar, delik içi aletler, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonucu saha koşullarına göre belirlenmelidir.

📊 Ana teknik parametreler
