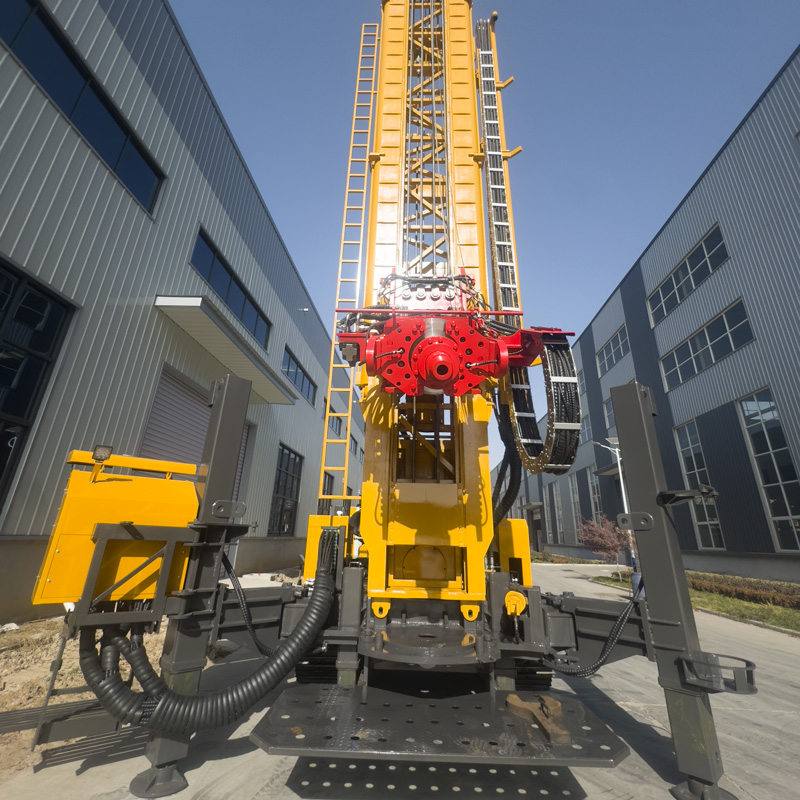

💧 WR1500S 1500 Metre Teleskopik Kuleli Paletli Su Kuyusu Sondaj Makinesi

WR1500S, 1500 metre sınıfı ultra derin su kuyuları, maden sahası su temini, endüstriyel su, su düşürme ve jeotermal araştırma gibi büyük ölçekli derin delik projeleri için tasarlanmış ağır hizmet tipi paletli tam hidrolik sondaj makinesidir. Ekipman, teleskopik kule yapısına sahip olup 9,6 m sondaj borusunu destekler, maksimum sondaj derinliği 1500 m, delik çapı 105–1000 mm'dir ve 80 T kaldırma kuvveti, 31000 / 15500 N·m dönüş torku ve 264 kW dizel gücüyle donatılmıştır. Uzun inşaat süresi, büyük delik çapı, karmaşık jeolojik katmanlar ve sondaj dizisi kontrol kabiliyeti konusunda yüksek gereksinim duyulan projeler için uygundur.

🌐 1500 metre sınıfı konumlandırma, gerçek ultra derin yeraltı suyu geliştirme için uygundur

1000 metre ve 1200 metre sınıfı ekipmanlara kıyasla WR1500S, derin yeraltı suyu inşaat kapsamını daha da genişletir. Sığ akiferlerin ihtiyacı karşılayamadığı, derin su katmanlarının daha derinde bulunduğu veya projenin daha büyük sondaj derinliği marjına ihtiyaç duyduğu bölgelerde, 1500 metre sınıfı ekipman daha yeterli inşaat kapasitesi sağlayabilir. Gerçek kuyu derinliği yine de hidrojeoloji, delik çapı, sondaj borusu, hava kompresörü ve kuyu tamamlama tasarımına göre belirlenmelidir.

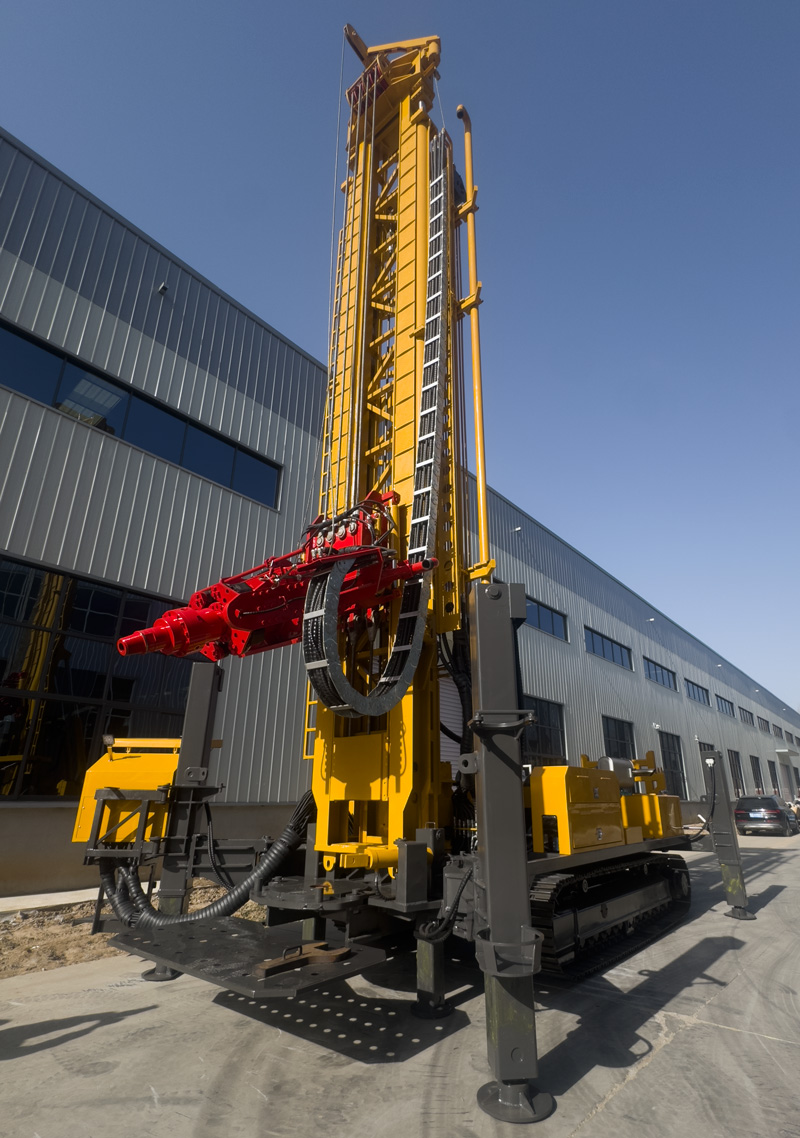

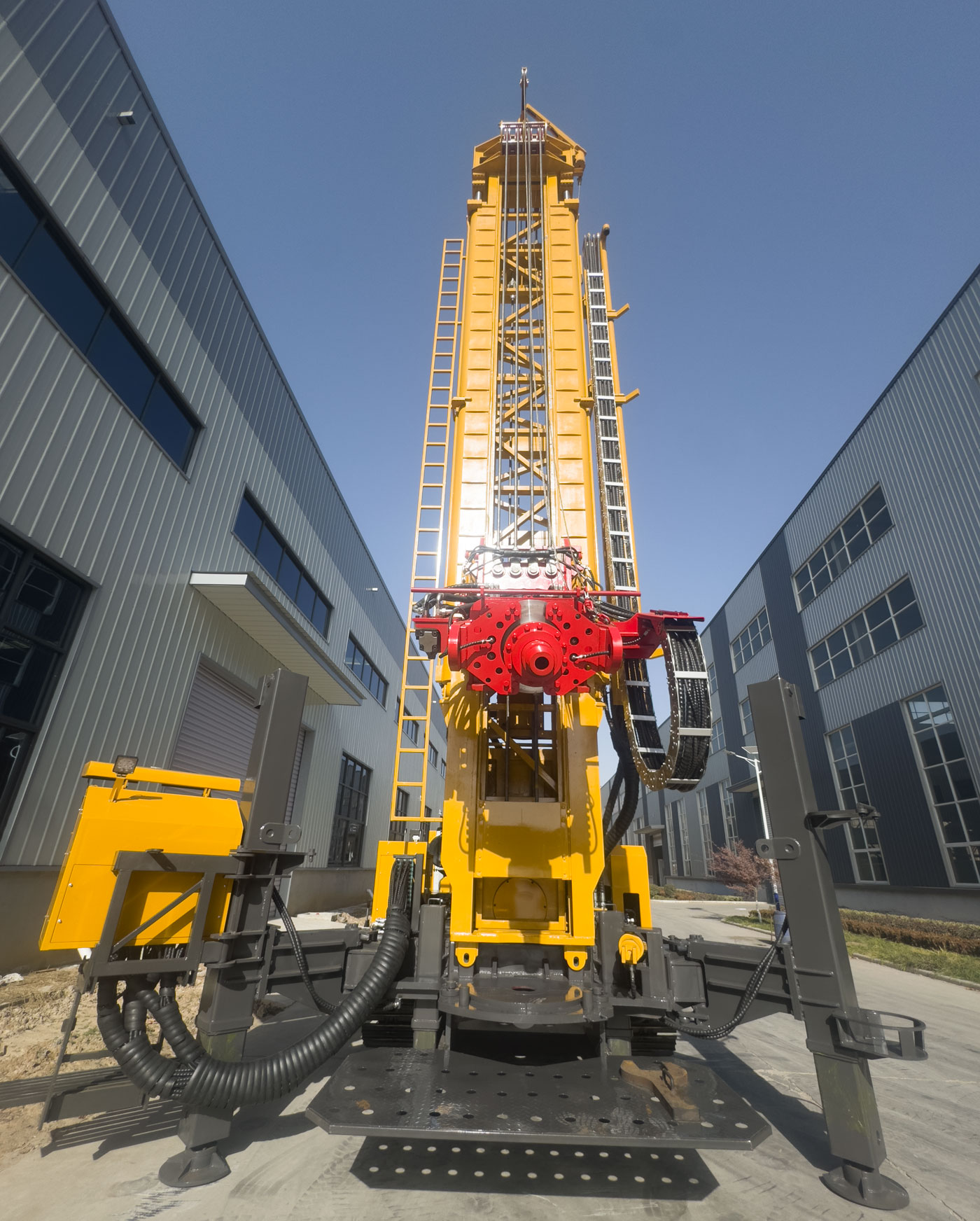

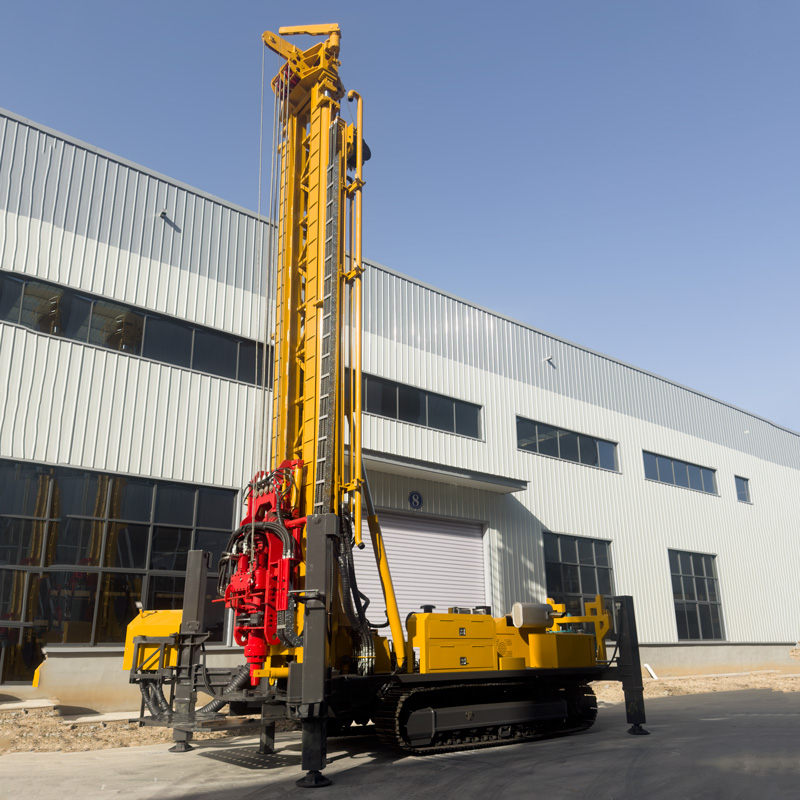

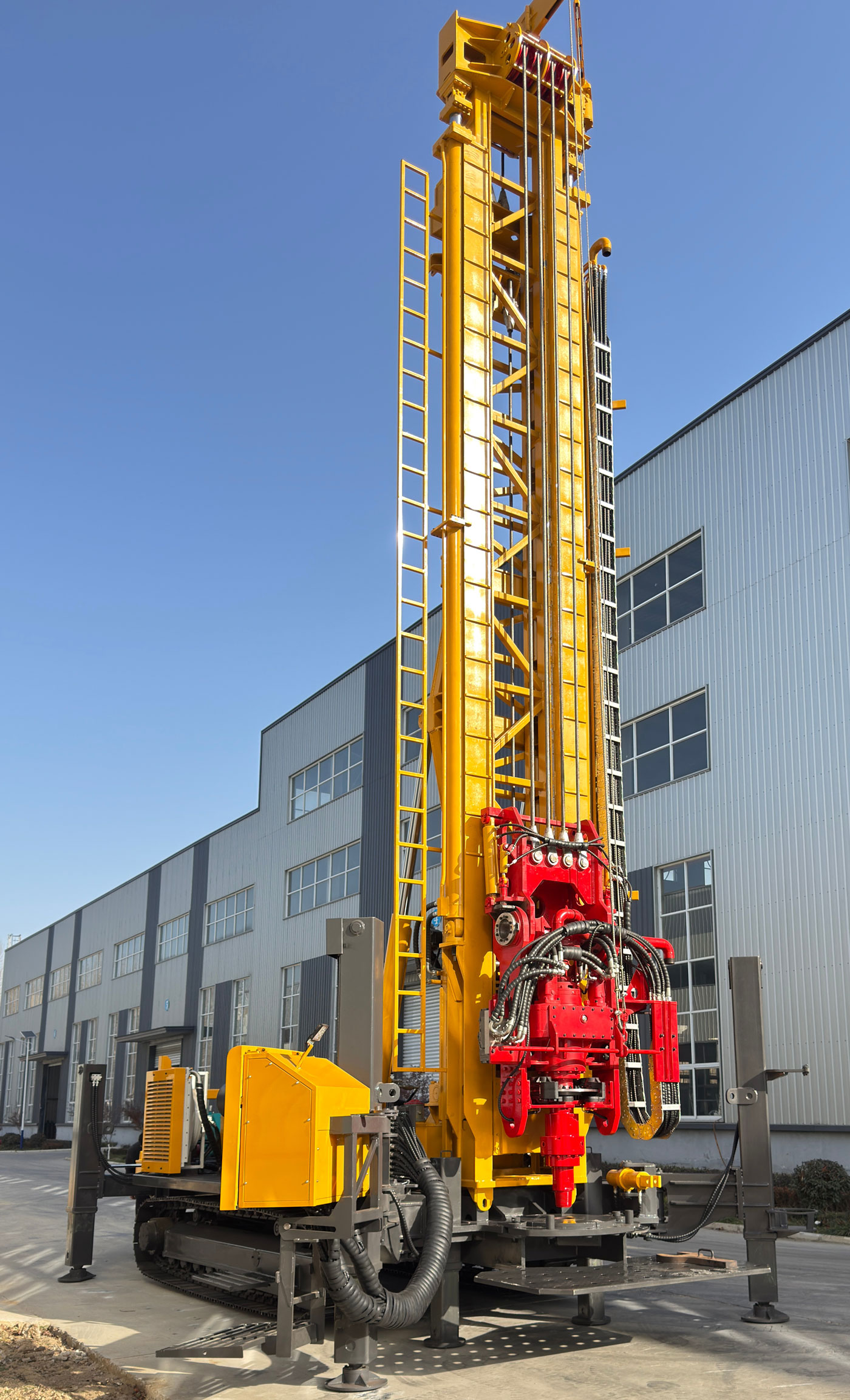

🪜 Teleskopik kule, çalışma yüksekliği ile taşıma kolaylığını dengeler

WR1500S teleskopik kule yapısı kullanır; derin delik inşaatı için gereken çalışma yüksekliğini garanti ederken taşıma durumundaki genel makine dış ölçülerini iyileştirebilir. 28 T sınıfı ağır hizmet ekipmanı için yol geçişi, yükleme, saha içi dönüş ve şantiye içi taşıma önceden planlanmalıdır; teleskopik kule, sabit uzun kulenin getirdiği taşıma zorluğunu azaltmaya yardımcı olur.

🔩 9,6 metre sondaj borusu, ultra derin deliklerde bağlantı sıklığını azaltır

Ekipman 9,6 m sondaj borusunu destekler, önerilen sondaj borusu çapı 114 / 127 mm'dir. 1500 metre sınıfı derin deliklerde kısa sondaj borularının sık kullanılması, bağlantı sökme-takma sayısını ve yardımcı süreyi önemli ölçüde artırır. Uzun sondaj boruları bağlantı sıklığını azaltarak sürekli sondaj verimliliğini artırır; aynı zamanda şantiyede yeterli çalışma alanı ve daha düzenli sondaj borusu taşıma organizasyonu gerektirir.

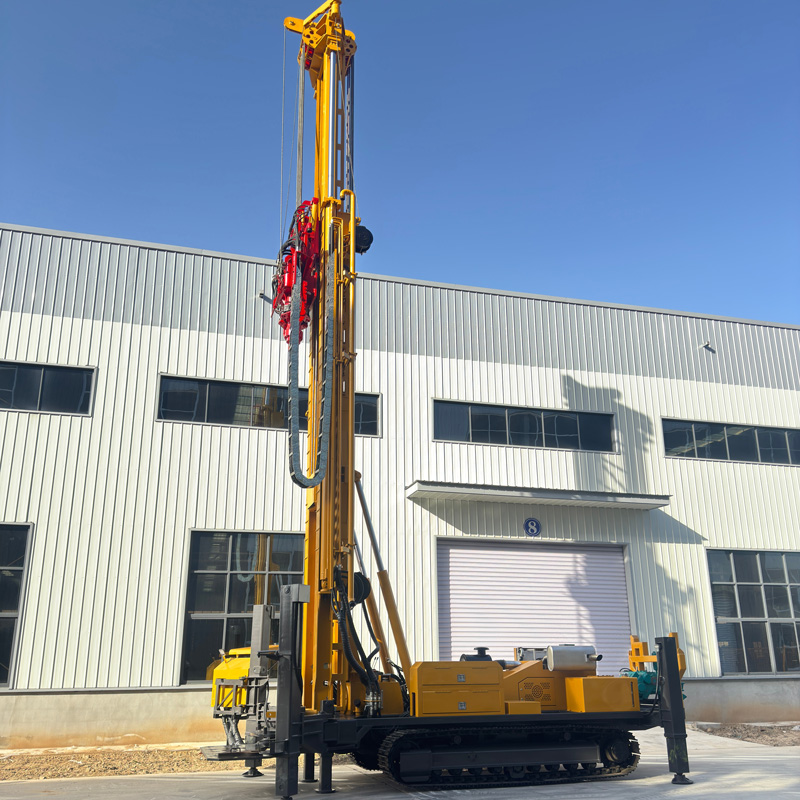

💪 80 T kaldırma kuvveti, ultra derin sondaj dizisi ve muhafaza boruları için marj sağlar

WR1500S kaldırma kuvveti 80 T'ye, eksenel basınç 16 T'ye ulaşır. Delik derinliği arttıkça sondaj dizisinin kendi ağırlığı, delik duvarı sürtünmesi, muhafaza borusu ağırlığı ve yerel sıkışmalar önemli ölçüde artar. Daha büyük kaldırma kapasitesi normal sondaj indirme-çıkarma, sondaj ekipmanı kurtarma ve kısmi büyük çaplı muhafaza borusu işlemleri için faydalıdır; ancak anormal direnç durumunda öncelikle delik temizliği yapılmalı, yavaşça kaldırılmalı ve delik içi durum değerlendirilmelidir.

🔄 31000 / 15500 N·m yüksek torklu dönüş sistemi

Maksimum dönüş torku 31000 / 15500 N·m, maksimum dönüş hızı 70 / 140 r/min'dir. Düşük hız yüksek tork, büyük delik çapı, sert kaya ve yüksek sürtünme koşulları için daha uygundur; daha yüksek hız ise direncin nispeten düşük olduğu stabil delik kısımları için uygundur. Ultra derin delik inşaatında sondaj dizisi yükü, talaş geri dönüşü ve sondaj ekipmanı durumuna göre dinamik olarak ayarlanmalıdır.

🕳️ 105–1000 mm delik çapı, büyük derin kuyuları ve mühendislik deliklerini kapsar

WR1500S delik çapı aralığı 105–1000 mm olup geleneksel derin su kuyuları, büyük çaplı yeraltı suyu kuyuları, maden sahası su düşürme ve kısmi büyük mühendislik deliklerini kapsayabilir. Delik çapı büyüdükçe hava kompresörü, sondaj ekipmanı, muhafaza borusu, dönüş torku ve kaldırma kapasitesi gereksinimleri artar; bu nedenle gerçek projede kuyu tamamlama hedefine göre makul delik çapı seçilmelidir.

💨 1,65–8 MPa hava basıncı, derin delik DTH sondajına uygundur

DTH delici çekiçle sondaj yapılırken önerilen çalışma hava basıncı 1,65–8 MPa, hava tüketimi 16–120 m³/min'dir. 1500 metre sınıfı derin delikler ve büyük çaplı sert kaya projeleri hava kompresörü debisi konusunda yüksek gereksinim duyar. Basınç ve debi aynı anda delici çekicin ve delik dibi talaş tahliyesinin ihtiyaçlarını karşılamalıdır; aksi halde yetersiz darbe, talaş tahliye zorluğu ve delik dibi talaş birikimi ortaya çıkabilir.

💎 Sert kaya, ayrışmış kaya ve kırık zon koşulları

Granit, bazalt, kireçtaşı gibi nispeten sağlam kaya katmanlarında orta ve yüksek hava basınçlı delici çekiçle sondaj yapılabilir. Ayrışmış kaya, çatlak veya fay kırık zonuyla karşılaşıldığında ilerleme hızı düşürülmeli, delik temizliği güçlendirilmeli ve duruma göre muhafaza borusu, köpük veya diğer delik stabilizasyon önlemleri kullanılmalıdır. Talaş geri dönüşü sürekli azalırsa veya sondaj çıkarma direnci belirgin şekilde artarsa sondaj durdurulup kontrol edilmelidir.

🌧️ Gevşek örtü tabakasında öncelikle delik duvarı stabilitesi sağlanmalıdır

Toprak, kil, kum ve çakıl katmanlarında çamur dönüşlü sondaj, muhafaza borusu veya diğer delik koruma yöntemleri kullanılabilir. 1500 metre ultra derin kuyularda üst delik kısmında çap daralması veya çökme meydana gelirse sonraki derin inşaat doğrudan etkilenir; bu nedenle delik açma aşamasında öncelikle stabil delik gövdesi oluşturulmalı, ardından kaya katmanına girilerek DTH sondajına geçilmelidir.

💧 Derin akiferler ve güçlü su geliri koşulları

Ana akifere girildikten sonra su geliri delik içi talaş tahliyesini ve delici çekicin çalışma durumunu değiştirir. İnşaat sırasında ana su çıkış katmanı derinliği kaydedilmeli ve su miktarına göre hava beslemesi, delik temizliği ve muhafaza borusu yöntemi ayarlanmalıdır. Kuyu tamamlama aşamasında akifer dağılımına göre filtre borusu, su kesme bölümü ve nihai pompa tipi tasarlanmalıdır.

🏭 Endüstriyel su temini, maden sahası su temini ve büyük yeraltı suyu projeleri

WR1500S büyük endüstriyel su temini, maden yaşam suyu, toz bastırma, ekipman yıkama ve yardımcı üretim suyu temini için uygundur. Sığ su kaynaklarının yetersiz olduğu, sert kaya oranının yüksek olduğu veya daha derin su katmanlarına ihtiyaç duyulan maden ve endüstriyel projelerde 1500 metre sınıfı derinlik rezervi ve 80 T kaldırma kuvveti daha büyük inşaat marjı sağlayabilir.

🌊 Maden sahası su düşürme ve büyük mühendislik su düşürme

1500 metre sınıfı sondaj derinliği ve 1000 mm maksimum delik çapı, ekipmana kısmi büyük su düşürme deliklerini üstlenme kabiliyeti kazandırır. Su düşürme projelerinde delik konumu, kuyu aralığı, kuyu çapı, filtre borusu ve pompa debisi hidrojeolojik verilere göre belirlenmelidir; sondaj makinesi yalnızca delik açmadan sorumludur ve tam su düşürme tasarımının yerini alamaz.

♨️ Jeotermal araştırma ve derin sıcaklık gradyanı delikleri

WR1500S kısmi jeotermal araştırma ve derin sıcaklık gradyanı sondaj delikleri için kullanılabilir. Bu tür projelerde sondaj derinliğinin yanı sıra katman sıcaklığı, dolaşım ortamı, muhafaza borusu malzemesi ve kuyu duvarı stabilitesi de dikkate alınmalıdır. Resmi jeotermal geliştirme kuyuları söz konusuysa özel tasarıma göre sondaj ekipmanı ve kuyu tamamlama sistemi yapılandırılmalıdır.

🧵 Çift yardımcı vinç, büyük derin delik sahası organizasyon verimliliğini artırır

Ekipman 5 T büyük yardımcı vinç ve 2,5 T küçük yardımcı vinç ile donatılmıştır; delici çekiç, sondaj borusu, muhafaza borusu aletleri ve genel aksesuarların taşınması için kullanılabilir. Ultra derin delik projelerinde çok sayıda yardımcı alet ve büyük tek parça ağırlığı bulunur; çift vinç manuel taşıma yoğunluğunu azaltabilir, ancak kaldırma işlemleri nominal yüke ve güvenli mesafeye kesinlikle uyulmalıdır.

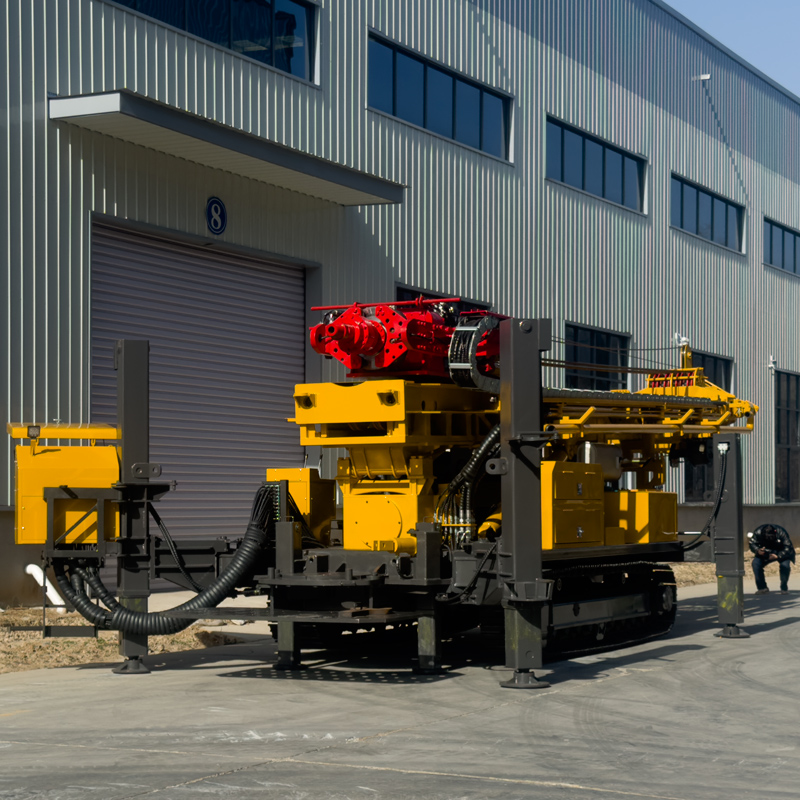

📦 28 T genel makine, eksiksiz taşıma ve saha planlaması gerektirir

Genel makine ağırlığı yaklaşık 28 T, dış ölçüler yaklaşık 11,5 × 2,6 × 3,5 m'dir. Bölgeler arası taşımada düz yataklı kamyon taşıma kapasitesi, yol yükseklik sınırı, köprü taşıma kapasitesi ve dönüş alanı önceden doğrulanmalıdır; 9,6 m sondaj borusu genellikle ayrı taşınmalıdır. Sahaya vardıktan sonra hava kompresörü, çamur sistemi, sondaj ekipmanı ve malzeme alanı için yer ayrılmalıdır.

⚠️ 1500 metre ultra derin delik inşaatı ve bakım uyarıları

Her gün işe başlamadan önce motor, hidrolik sistem, teleskopik kule, destek ayakları, paletler, çift vinç, yüksek basınçlı hava hortumu ve 9,6 m sondaj borusu kontrol edilmelidir; derin delik inşaatında tork, hava basıncı, talaş geri dönüşü, su geri dönüşü ve sondaj çıkarma direnci sürekli kaydedilmelidir; eğilimsel anormallik tespit edildiğinde zamanında durdurulup analiz edilmeli, küçük sorunların derin delik kazasına dönüşmesi önlenmelidir.

Gerçek jeolojik koşullar, delik içi aletler, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, sondaj derinliği ve kuyu tamamlama sonucu saha koşullarına göre belirlenmelidir.
