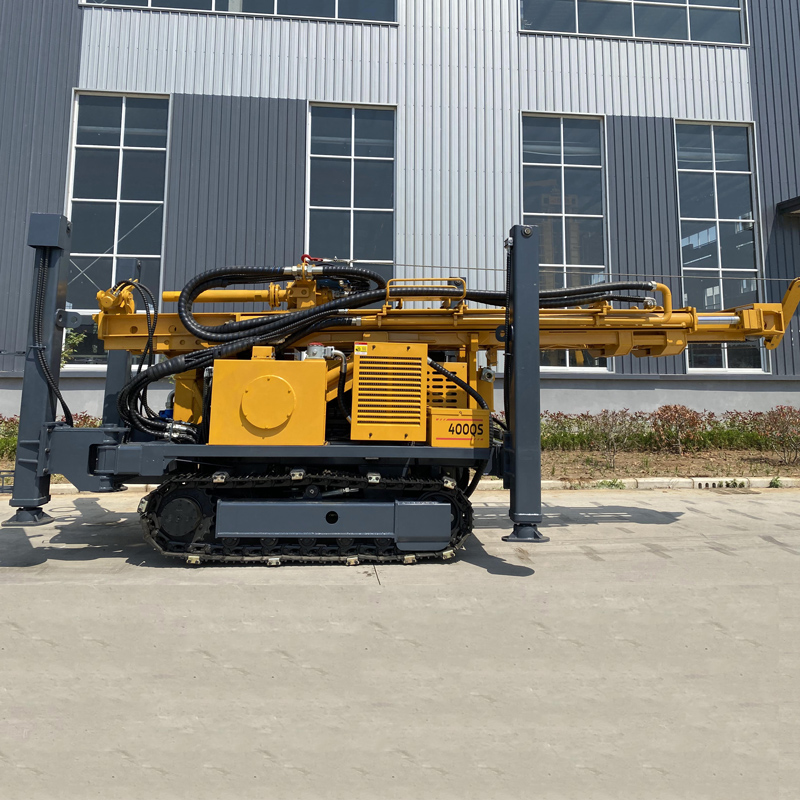

💧 WR400QS 400 Metre Paletli Tam Hidrolik Su Kuyusu Sondaj Makinesi

WR400QS, 400 metre sınıfı orta-derin su kuyusu projeleri için tasarlanmış paletli tam hidrolik sondaj makinesidir. 300 ve 350 metre sınıfı modellere kıyasla sondaj derinliği, kaldırma kapasitesi ve genel yük açısından daha yüksek performans sunar; ayrıca doğrudan 6 m sondaj borusu desteği sayesinde tarımsal sulama, kırsal su temini, maden suyu temini, yeraltı suyu araştırması ve sürekli çalışma verimliliği gerektiren orta-derin projeler için idealdir.

📏 400 Metre Sondaj Derinliği Daha Derin Yeraltı Suyu Seviyeleri İçin Daha Uygundur

Maksimum sondaj derinliği 400 m, delik çapı 105–325 mm olan WR400QS, daha fazla orta-derin yeraltı suyu geliştirme ihtiyacını karşılayabilir. Sığ akiferlerin dengesiz olduğu, yeraltı suyu seviyesinin derin olduğu veya projenin daha fazla su bulma marjı gerektirdiği bölgelerde, 400 metre sınıfı ekipmanlar standart 300 metre modellerine göre daha geniş çalışma alanı sunar; ancak nihai kuyu derinliği yine de yerel hidrojeolojik koşullara göre belirlenmelidir.

🔩 6 Metre Sondaj Borusu Bağlantı Sayısını Azaltır, Sürekli Sondaj Verimliliğini Artırır

Bu ekipman doğrudan 6 m sondaj borusu desteği sunar; önerilen sondaj borusu çapı 89 / 102 mm'dir. Uzun sondaj borusunun temel avantajı, özellikle 300–400 metre sınıfı su kuyusu projelerinde belirgin olan bağlantı sıklığını azaltmasıdır. Sondaj ekipleri için sondaj borusu sökme-takma sayısının azalması, daha az yardımcı süre ve sık taşıma kaynaklı iş gücü yükünün düşmesi anlamına gelir.

💪 22 T Kaldırma Kapasitesi Orta-Derin Sondaj Borusu ve Muhafaza Borusu İşlemleri İçin Daha Uygundur

WR400QS, standart küçük ve orta boy su kuyusu sondaj makinelerinden belirgin şekilde yüksek olan 22 T kaldırma kapasitesi sunar. Delik derinliği arttıkça sondaj borusunun ağırlığı, delik duvarı sürtünmesi ve muhafaza borusu ağırlığı artar; daha yüksek kaldırma kapasitesi normal sondaj borusu indirme-çıkarma, ekipman kurtarma ve muhafaza borusu işlemleri için avantaj sağlar. Ancak sıkışma, daralma veya delik duvarı dökülmesi durumlarında öncelikle delik temizliği ve proses ayarları ile çözüm aranmalı, maksimum kaldırma kapasitesine aşırı yüklenilmemelidir.

🔄 8000 / 4000 N·m Çift Modlu Dönüş Sistemi

Dönüş sistemi maksimum torku 8000 / 4000 N·m olup maksimum devir 75 / 150 r/min'dir. Düşük hız yüksek tork, büyük çaplı delikler, sert kaya ve yüksek yük koşulları için daha uygundur; daha yüksek devir ise direncin görece düşük olduğu sondaj aşamaları için uygundur. Sahada delik çapı, sondaj ekipmanı ve kaya katmanı değişimlerine göre uygun mod seçilmeli, uzun süre tek devirde çalışmaktan kaçınılmalıdır.

⚙️ 4 T Eksenel Basınç ve Hızlı İlerleme ile Uyum

Referans eksenel basınç 4 T, hızlı ilerleme hızı 56 m/min, hızlı kaldırma hızı 29 m/min'dir. Eksenel basınç esas olarak sondaj ekipmanı ilerleme kontrolü için kullanılır; hızlı ilerleme ve hızlı kaldırma ise daha çok güç kafası geri dönüşü, sondaj borusu işlemleri ve sondaj dışı hareketler için kullanılır. Gerçek kaya ilerleme hızı hâlâ jeolojik formasyon, matkap ucu, DTH çekici ve hava kompresörü kapasitesine bağlıdır.

💨 1.2–3.5 MPa Çalışma Basıncı Orta-Yüksek Basınçlı DTH Çekicilerle Uyumludur

DTH çekici ile sondajda önerilen çalışma basıncı 1.2–3.5 MPa, hava tüketimi 16–55 m³/min olup orta ve yüksek basınç serisi DTH çekicilerle uyumludur. Daha büyük delik çapları, sağlam sert kaya veya yüksek rakım koşullarında, hava kompresörü debisinin yeterli olması genellikle sadece basınç değerine ulaşmaktan daha önemlidir.

🪨 Ayrışmış Kaya, Kireçtaşı ve Sağlam Kaya Katmanlarında Çalışma

Ayrışmış kaya, kireçtaşı, kumtaşı, granit gibi kaya katmanlarına girildiğinde, kaya sertliği ve delik çapına göre DTH çekici ve matkap ucu seçilebilir. Sağlam sert kayada istikrarlı hava beslemesi ve uygun dönüş sağlanmalı, delik dibindeki kaya tozu zamanında temizlenmelidir; geri dönen çökelti azalırsa veya hava basıncı anormalleşirse önce tıkanma, hava kaçağı veya delik dibi birikimi olup olmadığı değerlendirilmelidir.

🌧️ Toprak, Kil ve Kum Katmanlarında Çamur Dönüşlü Sondaj Kullanılabilir

Veriler, WR400QS'in sadece DTH çekici ile değil, aynı zamanda çamur dönüşlü sondajı da desteklediğini göstermektedir. Toprak, kil, kum ve diğer gevşek formasyonlar için çamur sirkülasyonu delik duvarı koruma, sondaj çökeltisi taşıma ve delik çapını koruma açısından yardımcı olur. Üst örtü tabakası kalın olduğunda, önce delik duvarı stabilitesi çözülmeli, ardından kaya katmanına girilerek havalı DTH sondajı yapılmalıdır.

🧱 Kırık Zonlar ve Çatlaklı Formasyonlarda İlerleme Hızı Düşürülmelidir

Kırık zonlar dökülme, hava kaçağı ve sıkışmaya neden olabilir. Bu durumda aşırı hızlı ilerleme azaltılmalı, sürekli delik temizliği sağlanmalı ve hava kaçağı ile delik duvarı durumuna göre köpük, muhafaza borusu veya diğer yardımcı önlemler kullanılmalıdır. Sondaj borusu dönüş direnci aniden artarsa, delik içinde dökülme veya daralma olup olmadığı derhal değerlendirilmelidir.

💧 Akifer ve Güçlü Su Girişi Olan Bölümlerde Sondaj Stratejisi

Ana akifere girildiğinde, yeraltı suyu delik içi çökelti tahliyesini ve DTH çekici çalışma durumunu değiştirir. Su çıkış katmanının derinliği zamanında kaydedilmeli ve su debisine göre hava beslemesi, delik temizliği ve muhafaza borusu yöntemi ayarlanmalıdır. Kuyu tamamlama aşamasında, akifer konumuna göre filtre borusu ve su kesme bölümü uygun şekilde yerleştirilmeli, böylece sonraki pompalama verimliliği güvence altına alınmalıdır.

⛏️ Maden Suyu Temini 400 Metre Sınıfı Ekipmanların Önemli Bir Uygulamasıdır

Maden sahaları sıklıkla içme suyu, toz bastırma, ekipman yıkama ve yardımcı üretim suyu ihtiyacı duyar. WR400QS paletli şasisi maden sahası moloz yolları ve genel engebeli araziler için uygundur; 400 metre sınıfı sondaj derinliği daha derin yeraltı suyu katmanlarını kapsayabilir, bu nedenle maden kampı, keşif üssü ve açık ocak maden suyu temini projeleri için özellikle uygundur.

🌾 Tarımsal Sulama ve Ölçekli Tarım Alanları

Yeraltı suyu seviyesinin derin olduğu tarım arazileri, meyve bahçeleri ve sera alanları için 400 metre sınıfı sondaj makinesi daha fazla su bulma derinliği marjı sağlar. 6 metrelik sondaj borusu bağlantı sayısını azaltır ve birden fazla sulama kuyusunun sürekli açılması için uygundur. Gerçek kuyu çapı ve pompa tipi, beklenen su verimi ve sulama ölçeğine göre ayrıca tasarlanmalıdır.

🏠 Kırsal Su Temini ve Uzak Bölge Su Kuyuları

Merkezi su temini şebekesinin yetersiz olduğu köyler ve uzak bölgelerde WR400QS, köy su temini kuyuları, okullar, klinikler ve küçük topluluklar için yeraltı suyu geliştirmede kullanılabilir. Ekipman dizel motorlu ve paletli şasiye sahip olduğundan sahada sabit elektrik kaynağına daha az bağımlıdır ve saha su kuyusu projeleri için daha uygundur.

🧭 Yeraltı Suyu Araştırması ve Hidrojeolojik Projeler

Doğrudan kuyu açmanın yanı sıra ekipman, yeraltı suyu araştırması ve genel hidrojeolojik sondajlarda da kullanılabilir; sondaj sırasındaki formasyon değişimleri, su dönüşü, su debisi ve delik derinliği kayıtları, sonraki kuyu yeri seçimi ve yeraltı suyu değerlendirmesi için referans sağlar. Proje yüksek kaliteli karot numunesi gerektiriyorsa, özel karotlu sondaj makinesi kullanılmalıdır.

🚜 3 km/s Paletli Yürüyüş Şantiye İçi Geçiş Verimliliğini Artırır

Paletli yürüyüş hızı yaklaşık 3 km/s, maksimum tırmanma açısı referans olarak 21°'dir. Daha küçük makinelere kıyasla WR400QS'in toplam ağırlığı 8.6 T'ye ulaşır; bu nedenle geçiş sırasında zemin taşıma kapasitesi, şev stabilitesi ve taşıma güzergâhına daha fazla dikkat edilmelidir. Kaygan zemin, yumuşak toprak ve yan eğim ortamlarında dikkatli hareket edilmelidir.

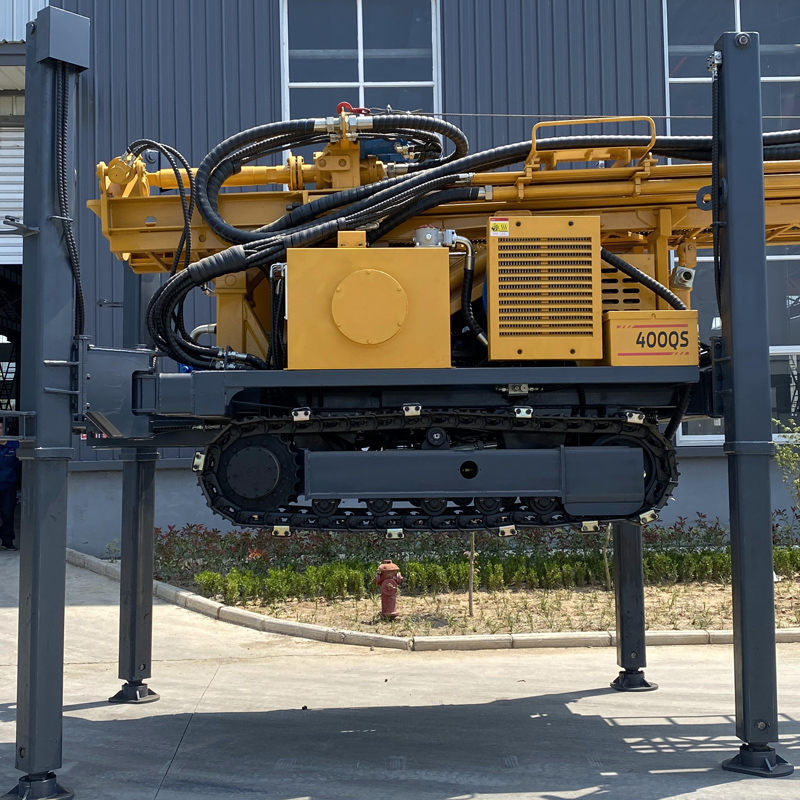

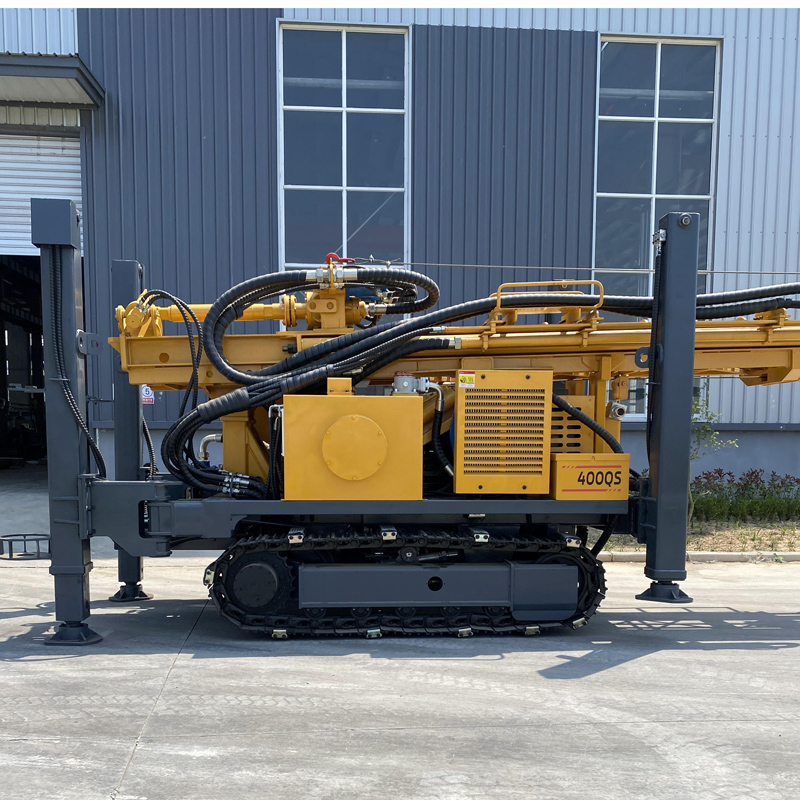

🦵 1.6 Metre Hidrolik Ayaklar Sondaj Stabilitesini Artırır

Hidrolik ayak stroku 1.6 m olup ekipman seviyeleme ve stabil destek için kullanılabilir. 400 metre sınıfı sondaj projeleri daha uzun sürdüğünden, ekipmanın sondaj sırasındaki stabilitesi çok önemlidir. Yumuşak zeminlerde takoz kullanılmalı, ayakların eşit yüklenmesi sağlanmalı ve uzun süreli çökmenin kule eğilmesine neden olması önlenmelidir.

⚡ 103 kW Weichai Motor Sürekli Güç Sağlar

WR400QS, dönüş, ilerleme, paletli yürüyüş, ayaklar ve yardımcı sistemler için güç sağlayan 103 kW Weichai motor kullanır. Orta-derin delik ve sert kaya sondajı uzun süre devam ettiğinden, hava filtresi ve radyatör düzenli olarak temizlenmeli, motor soğutması ve yakıt kalitesine dikkat edilmeli, yüksek yük altında güç düşüşü önlenmelidir.

🧵 1.5 T Yardımcı Vinç Sondaj Ekipmanı ve Aksesuar Taşıma İçin Kullanılır

Küçük yardımcı vinç kaldırma kapasitesi 1.5 T olup DTH çekici, sondaj borusu, muhafaza borusu aletleri ve diğer saha aksesuarlarının taşınmasında kullanılabilir. Vincin makul kullanımı iş gücü yükünü azaltabilir; ancak kaldırma sırasında yük kontrol edilmeli, personelin asılı yük altında veya çelik halat gergi yönünde durması önlenmelidir.

📦 8.6 T Toplam Ağırlık ve Taşıma Planlaması

Toplam ağırlık yaklaşık 8.6 T, dış boyutlar yaklaşık 6.25 × 1.7 × 2.39 m'dir. Daha büyük derin kuyu ekipmanlarına kıyasla nispeten kompakt bir yapıya sahiptir; ancak taşıma için uygun platform, sabitleme noktaları ve yükleme rampaları gereklidir. 6 metrelik sondaj borusu ve diğer aksesuarlar ayrıca sabitlenmeli, taşıma sırasında yuvarlanma ve çarpma önlenmelidir.

🧰 İsteğe Bağlı Çamur Pompası, Santrifüj Pompa, Jeneratör ve Köpük Pompası

WR400QS projeye göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası ile donatılabilir. Gevşek formasyon projelerinde çamur ve drenaj sistemleri daha önemliyken, sert kaya projelerinde DTH çekici ve hava kompresörü öne çıkar; ciddi hava kaçağı olan formasyonlarda köpük desteği gerekebilir. Projeye göre seçim yapmak gereksiz ekipman yatırımını azaltır.

⚠️ Sondaj ve Bakım Uyarıları

Her gün işe başlamadan önce motor, hidrolik sistem, dönüş kafası, paletler, ayaklar, sondaj borusu ve yüksek basınçlı hava hortumları kontrol edilmelidir; DTH sondajında çekici yağlaması ve hava kompresörü durumu kontrol edilmeli; çamur sondajında sirkülasyonun açık olup olmadığı izlenmeli; iş bitiminde çamur, toz ve kaya tozu zamanında temizlenmeli, sondaj borusu dişleri, hidrolik bağlantılar ve aşınan parçalar kontrol edilmelidir.

Gerçek jeolojik koşullar, delik içi ekipman, sondaj açısı ve çalışma yöntemleri farklılık gösterebileceğinden, nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonuçları saha koşullarına göre belirlenmelidir.
