💧 WR400S 400 Metre Teleskopik Kule Paletli Su Kuyusu Sondaj Makinesi

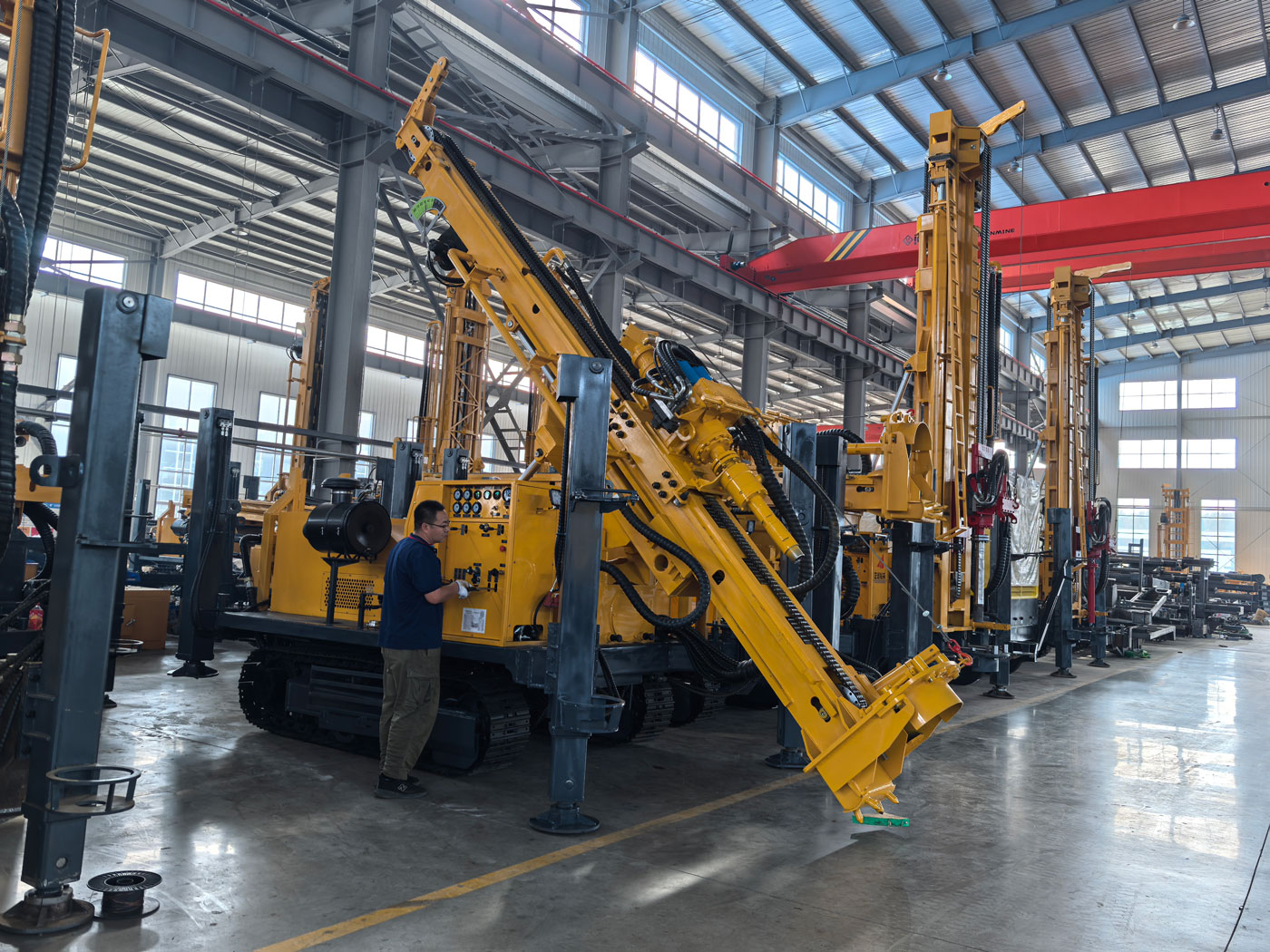

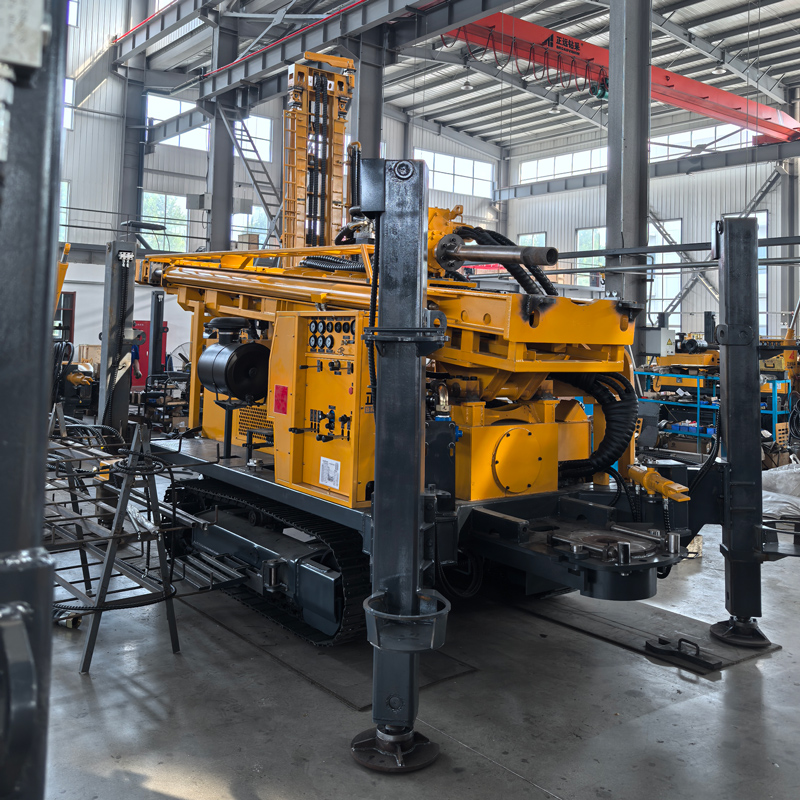

WR400S, "400 metre sondaj derinliği, 6 metre sondaj çubuğu çalışma kapasitesi ve taşıma kolaylığı"nı bir arada sunan teleskopik kuleli paletli bir su kuyusu sondaj makinesidir. Model adındaki S, teleskopik kuleyi temsil eder. Geleneksel düz kule yapısına kıyasla, taşıma durumunda makinenin dış ölçüleri kısaltılabilirken, çalışma durumunda 6 m sondaj çubuğu veya 6 m muhafaza borusu doğrudan kullanılabilir. Bu özellik, sık sık yükleme ve nakliye gerektiren, aynı zamanda çubuk ekleme sayısını azaltmak isteyen su kuyusu ekipleri için daha uygundur.

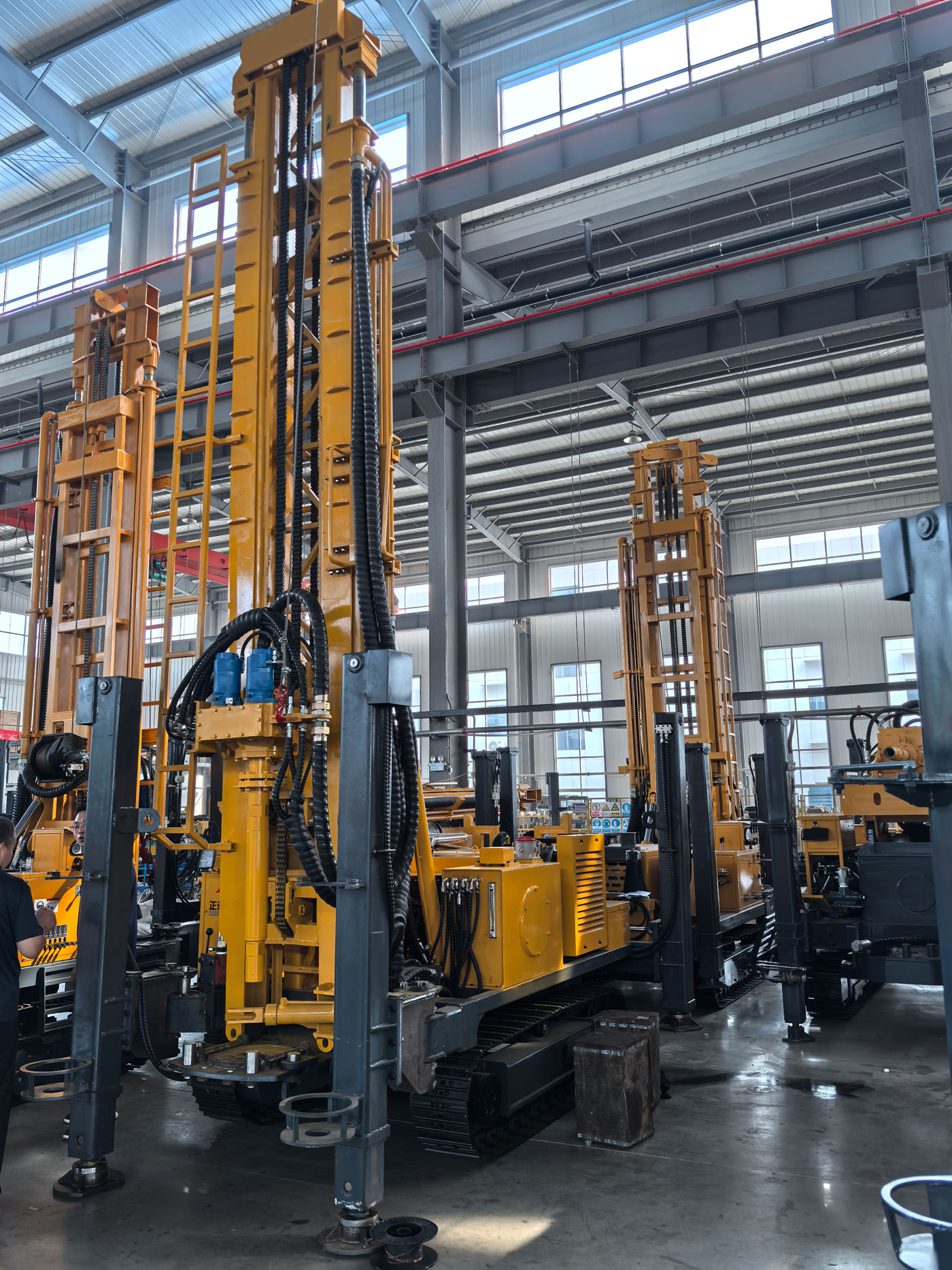

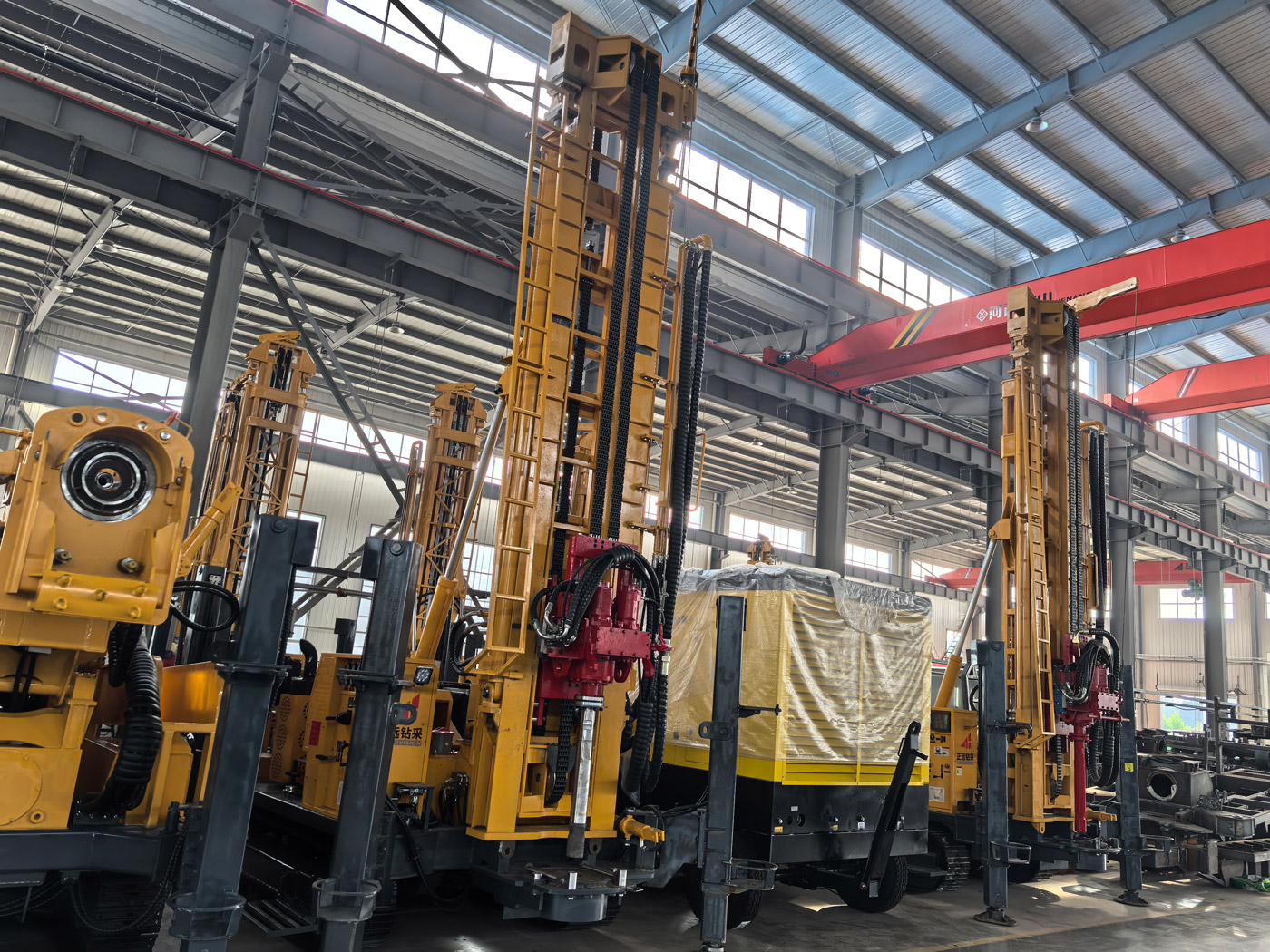

🪜 Teleskopik kule, WR400S'in en temel yapısal özelliğidir

Teleskopik kulenin değeri, taşıma ile çalışma arasındaki dengede ortaya çıkar. Ekipman nakliyesi sırasında kule, taşıma profilini kısaltarak yükleme, yol geçişi ve saha manevrası zorluklarını azaltır; kuyu başına ulaşıldığında tekrar açılarak 6 m sondaj çubuğu çalışma kapasitesini korur. Bölgeler arası kuyu açma, köy ve kasaba projeleri ile birden fazla şantiyede sürekli çalışma için bu yapı, nakliye planlamasını kolaylaştırır.

🔩 6 metre sondaj çubuğu veya 6 metre muhafaza borusu doğrudan kullanılır, ekleme-çıkarma sayısı azalır

WR400S, 6 m sondaj çubuğu ve 6 m muhafaza borusu ile doğrudan çalışmayı destekler; önerilen sondaj çubuğu çapı 89 / 102 mm'dir. Uzun sondaj çubukları, 300–400 metre seviyesindeki su kuyularında çubuk ekleme sayısını belirgin şekilde azaltarak yardımcı süreyi ve manuel taşıma sıklığını düşürür. Sürekli ilerleme gerektiren projelerde, sondaj çubuğu ekleme-çıkarma süresini azaltmak, yalnızca hızlı hareket hızını artırmaktan genellikle gerçek çalışma ritmini daha fazla iyileştirir.

📏 400 metre sınıfı sondaj derinliği, orta-derin yeraltı suyu geliştirme için uygundur

Maksimum sondaj derinliği 400 m, sondaj çapı 105–325 mm olup çok sayıda kırsal, tarımsal, endüstriyel ve genel mühendislik su kuyusu ihtiyacını karşılayabilir. Sığ yeraltı suyunun dengesiz olduğu, yeraltı su seviyesinin nispeten derin olduğu veya daha fazla su bulma payı gereken bölgelerde, 400 metre sınıfı ekipman küçük ölçekli sığ kuyu sondaj makinelerine göre daha geniş bir çalışma aralığı sunar. Gerçek kuyu derinliği yine de hidrojeolojik koşullara göre belirlenmelidir.

🌾 Tarımsal sulama ve ölçekli tarım projeleri

WR400S; tarla, meyve bahçesi, sera ve fidanlık sulama kuyuları için uygundur. Ölçekli tarım projeleri genellikle art arda birçok su kuyusu açmayı gerektirir; 6 m sondaj çubuğu çubuk ekleme sıklığını azaltır, paletli şasi ise tarla yollarında ve genel sertleştirilmemiş arazilerde hareket kolaylığı sağlar. Kuyu çapı ve pompa tipi, planlanan su verimi ve sulama alanına göre tasarlanmalıdır.

🏠 Kırsal su temini ve küçük topluluk su kuyuları

Merkezi su temininin yetersiz olduğu veya yeraltı suyunun derinde bulunduğu köylerde WR400S; evsel su kuyuları, köy su temin kuyuları ile okul, sağlık ocağı gibi küçük ölçekli kamu su kaynağı kuyuları için kullanılabilir. 400 metre sınıfı sondaj derinliği, akifer arama alanını genişletir; ancak resmi çalışma öncesinde hedef kuyu derinliği yerel hidrolojik verilere göre belirlenmelidir.

🐄 Hayvancılık tesisleri, çiftlikler ve tarımsal üretim suyu

Hayvancılık tesisleri ve çiftlikler uzun vadeli istikrarlı içme, temizlik ve üretim suyuna ihtiyaç duyar. WR400S; hayvancılık su kuyuları ve uzak tarımsal projeler için kullanılabilir. Dizel güç, sabit elektrik şebekesine bağımlı olmadığından şehir dışındaki şantiyeler için uygundur. Uzun süreli su çekilen kuyularda kuyu borusu, filtre borusu ve pompa konfigürasyonu su veren katmana göre tasarlanmalıdır.

🏭 Endüstriyel ve şantiye su temini

Fabrikalar, atölyeler, şantiye kampları ve altyapı projeleri de bağımsız yeraltı su kaynağına ihtiyaç duyabilir. WR400S; genel üretim yardımcı suyu, şantiye su temini ve saha servis suyu kuyuları için kullanılabilir. Teleskopik kule, fabrika alanı, çevre çiti ve yol alanının sınırlı olduğu ortamlarda taşıma ve sahaya giriş açısından daha avantajlıdır.

💪 22 T kaldırma kuvveti, orta-derin delik sondaj dizisi ve muhafaza borusu işlemleri için pay sağlar

Ekipman kaldırma kuvveti 22 T, eksenel basınç 4 T'dir. 400 metre sınıfı sondajlarda sondaj çubuğu ağırlığı, kuyu duvarı sürtünmesi ve muhafaza borusu ağırlığı giderek artar; bu nedenle daha yüksek kaldırma kapasitesi normal çubuk indirme-çıkarma ve ekipman kurtarma için avantaj sağlar. Çubuk çekmede anormal direnç oluşursa, önce kuyu temizlenmeli ve daralma, dökülme veya sıkışma olup olmadığı değerlendirilmeli; maksimum kaldırma kuvveti doğrudan zorlama için kullanılmamalıdır.

🔄 8000 / 4000 N·m çift çalışma modlu döner sistem

Döner sistem maksimum torku 8000 / 4000 N·m, karşılık gelen maksimum devir 75 / 150 r/min'dir. Düşük hız yüksek tork durumu daha büyük çaplı ve yüksek dirençli koşullar için, yüksek devir durumu ise daha düşük dirençli sondaj aşamaları için uygundur. Çalışma sırasında sondaj takımı, kaya katmanı ve geri dönüş durumuna göre geçiş yapılmalı; tek bir çalışma modunda uzun süre kalınmamalıdır.

🚀 29 m/dk hızlı kaldırma ve 56 m/dk hızlı ilerleme

Hızlı kaldırma ve ilerleme esas olarak güç başlığının geri dönüşü, sondaj çubuğu işlemleri ve sondaj dışı hareketler için kullanılır ve yardımcı süreyi azaltabilir. Gerçek katman ilerleme verimliliği yine kaya sertliği, delik çapı, matkap ucu, DTH çekici ve kompresör kapasitesine bağlıdır. Uzun sondaj çubuğu ile hızlı hidrolik hareketlerin birleşimi, verimsiz çalışma süresini daha da azaltabilir.

💨 1,2–3,5 MPa çalışma basıncı, orta-yüksek basınçlı DTH sondaj için uygundur

DTH çekici kullanıldığında önerilen çalışma basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/dk olup orta ve yüksek basınç serisi DTH çekicilerle eşleştirilebilir. Kompresör seçiminde hem basınç hem de debi dikkate alınmalıdır; özellikle büyük delik çapı, sert kaya ve yüksek rakım ortamlarında yetersiz debi darbe ve çamur tahliyesini doğrudan etkiler.

💎 Sağlam sert kayada DTH çekici ile sondaj yapılabilir

Kireç taşı, kum taşı, granit gibi nispeten sağlam kaya katmanlarına girildiğinde DTH çekici ile pnömatik sondaj yapılabilir. Sert kaya çalışmasında DTH çekici yağlaması ve yeterli hava debisi sağlanmalı, matkap ucu aşınması düzenli kontrol edilmelidir. Geri dönüş aniden azalırsa veya hava basıncı anormalleşirse, kuyu dibinde birikme ve takım sıkışmasını önlemek için kuyu zamanında temizlenmelidir.

🌧️ Toprak, kil ve kum katmanlarında çamur sondajı kullanılabilir

Veriler WR400S'in çamur sondajını da desteklediğini göstermektedir. Toprak, kil, kum ve diğer gevşek örtü katmanları için çamur sirkülasyonu kuyu duvarı korumasına ve sondaj kırıntılarının taşınmasına yardımcı olur. Üst gevşek katman stabilize edildikten sonra kaya katmanına DTH çekici ile girilmesi, hem delik stabilitesi hem de sert kaya sondaj verimliliği açısından daha iyi bir denge sağlar.

🌦️ Ayrışmış kaya ve yumuşak-sert değişimli katmanlar

Ayrışmış kaya genellikle hızlı ilerler, ancak kuyu duvarı dökülme ve daralma eğilimindedir. Yumuşak-sert değişiminde döner tork ve ilerleme hızı sık sık değişir; ilerleme ve devir, sondaj takımı yüküne göre ayarlanmalıdır. Üstteki dengesiz delik kesimi kalınsa, derin delik aşamasındaki kuyu duvarı sorunlarını azaltmak için muhafaza borusu ile ilerleme düşünülebilir.

🧱 Kırık zonlar, çatlaklar ve hava kaçaklı katmanlar

Çatlaklar ve kırıklı katmanlar hava kaçağı, sıkışma ve dökülmeye neden olabilir. Çalışma sırasında aşırı hızlı ilerleme azaltılmalı, sürekli kuyu temizliği sağlanmalı ve duruma göre köpük veya muhafaza borusu seçilmelidir. Hava kaçağı ciddiyse yalnızca kompresör basıncını artırmak yeterli değildir; büyük çatlak veya boşluk olup olmadığı da değerlendirilmelidir.

💧 Akiferler ve güçlü su geliri olan delik kesimleri

Ana akifere girildiğinde yeraltı suyu DTH çekicinin kırıntı tahliyesini ve çalışma durumunu değiştirir. Akifer derinliği zamanında kaydedilmeli, hava beslemesi ve kuyu temizleme yöntemi su gelirine göre ayarlanmalıdır. Kuyu tamamlama aşamasında kuyu borusu, filtre borusu ve su kesme bölümü uygun şekilde yerleştirilerek uzun vadeli su çekme performansı güvence altına alınmalıdır.

🚜 Paletli şasi kırsal alanlar, şantiyeler ve genel arazi için uygundur

Ekipman yürüyüş hızı yaklaşık 2,5 km/sa, maksimum tırmanma açısı referansı 21°'dir. Paletli yapı kırsal yollar, çakıllı zeminler ve genel engebeli araziler için uygundur. Nakliye öncesinde kule güvenli taşıma durumuna getirilmeli; zemin taşıma kapasitesi, eğim ve kayganlık değerlendirilerek ağır ekipmanın yumuşak zeminde çökmesi önlenmelidir.

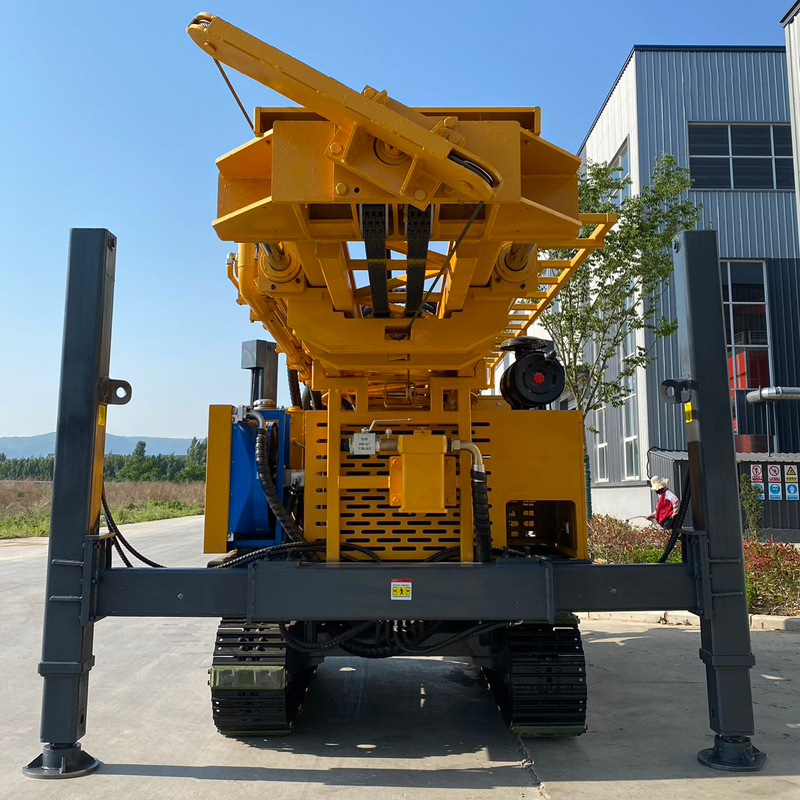

🦵 1,6 metre hidrolik ayaklar sondaj stabilitesini artırır

Hidrolik ayak stroku 1,6 m olup ekipmanın dengelenmesi ve sağlam desteklenmesi için kullanılabilir. 400 metre sınıfı su kuyusu çalışması uzun sürer; ekipmanın yatay durumu delik sapmasını ve kule yükünü etkiler. Yumuşak zeminde takoz kullanılmalı, ayakların eşit yük alması sağlanmalı ve çalışma sırasında çökme önlenmelidir.

⚡ 92 kW Yuchai motor sürekli su kuyusu çalışması için yeterlidir

WR400S, döner, ilerleme, palet yürüyüşü ve yardımcı hidrolik sistemlere güç sağlayan 92 kW Yuchai motor kullanır. Uzun süreli sert kaya çalışmasında motor soğutması, hava filtresi ve hidrolik yağ sıcaklığı özellikle kontrol edilmeli; tozlu şantiyelerde radyatör ve filtre temizlik sıklığı artırılmalıdır.

🧵 1,5 T yardımcı vinç, sondaj takımı taşıma iş gücünü azaltır

Yardımcı vinç kaldırma kuvveti 1,5 T olup DTH çekici, sondaj çubuğu, muhafaza borusu takımları ve diğer saha aksesuarlarını taşımak için kullanılabilir. Uzun sondaj çubuğu ve uzun muhafaza borusu kullanırken uygun askı noktaları ve manuel yönlendirme ile çubuğun yana savrulması veya kuleye çarpması önlenmelidir.

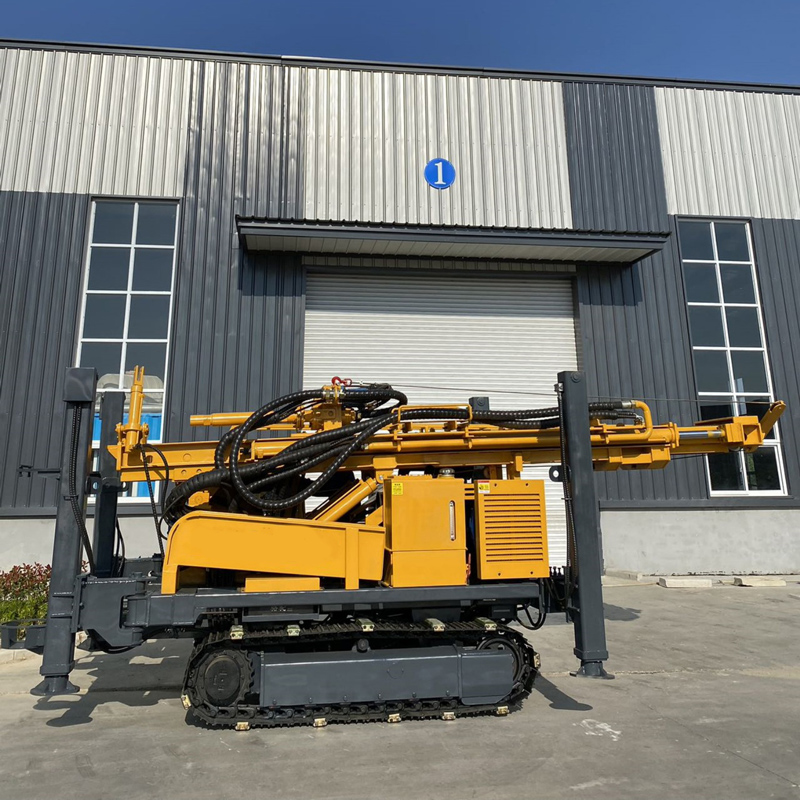

📦 Teleskopik kule yükleme ve şantiyeler arası taşıma için avantajlıdır

Makinenin toplam ağırlığı yaklaşık 9,8 T, dış ölçüleri yaklaşık 6,26 × 1,85 × 2,43 m'dir. Sabit uzun kuleye kıyasla teleskopik yapı taşıma profilini iyileştirir ve sık yükleme yapan ekipler için daha uygundur. Taşıma sırasında kule kilidi, ekipman sabitleme noktaları ve sondaj çubuklarının ayrı bağlanması yine kontrol edilmelidir.

🧰 Çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel

Projeye göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası seçilebilir. Gevşek katman projelerinde çamur sistemi daha gerekliyken, sert kaya projelerinde kompresör ve DTH çekici önceliklidir; ciddi hava kaçağı olan katmanlarda köpük desteği kullanılabilir. Aksesuarların gerçek çalışma koşullarına göre yapılandırılması ekipman yatırımının kontrolüne yardımcı olur.

⚠️ Teleskopik kule günlük kontrol noktaları

Motor, hidrolik sistem, palet, ayaklar ve sondaj takımının rutin kontrolüne ek olarak WR400S'te teleskopik kule kızakları, hidrolik silindirler, pimler ve kilitleme yapısı özellikle kontrol edilmelidir. 6 m sondaj çubuğu veya muhafaza borusu kullanırken kulenin tamamen açıldığından ve güvenli şekilde sabitlendiğinden emin olunmalı; kilitlenmemiş durumda sondaj ve çubuk işlemi yapılmamalıdır.

Gerçek jeolojik koşullar, delik içi takımlar, sondaj açısı ve çalışma yöntemi farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonucu saha koşullarına göre belirlenmelidir.
