💧 WR500S 500 Metre Teleskopik Kuleli Paletli Su Kuyusu Sondaj Makinesi

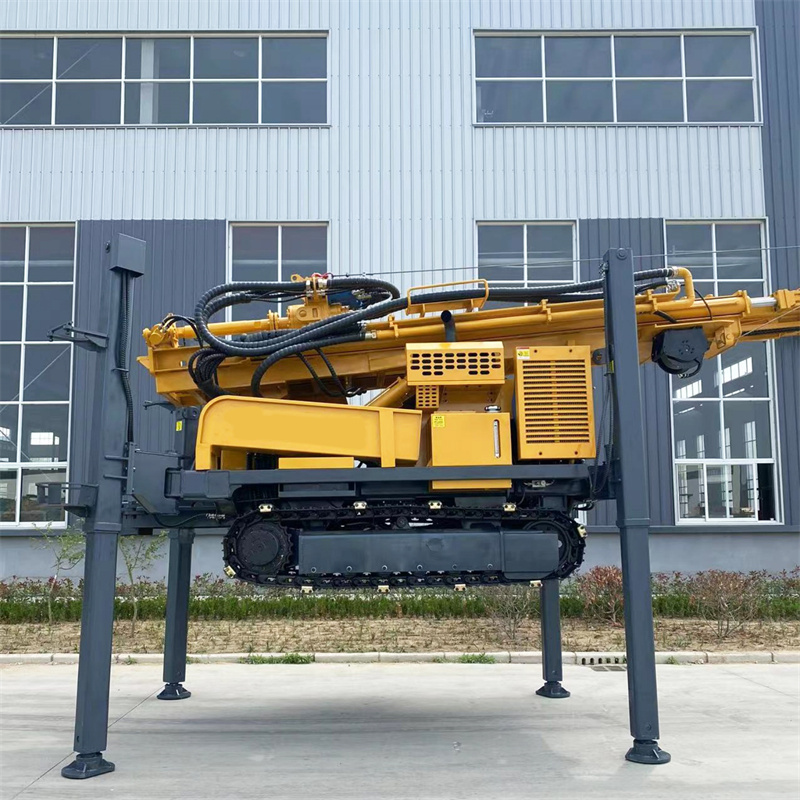

WR500S, 500 metre sınıfı orta-derin su kuyusu uygulamalarına yönelik ağır hizmet tipi paletli tam hidrolik sondaj makinesidir. Teleskopik kule yapısına sahiptir, 6 m sondaj borusunu destekler ve 30 T kaldırma kuvveti, 11000 / 5500 N·m çift çalışma modlu döner tork ile 110 kW Yuchai motorla donatılmıştır. Kırsal derin su kuyuları, tarımsal sulama, maden sahası su temini, endüstriyel su ve yeraltı suyu geliştirme projeleri için uygundur.

🪜 Teleskopik kule hem taşımayı hem de 6 metre sondaj borusuyla çalışmayı sağlar

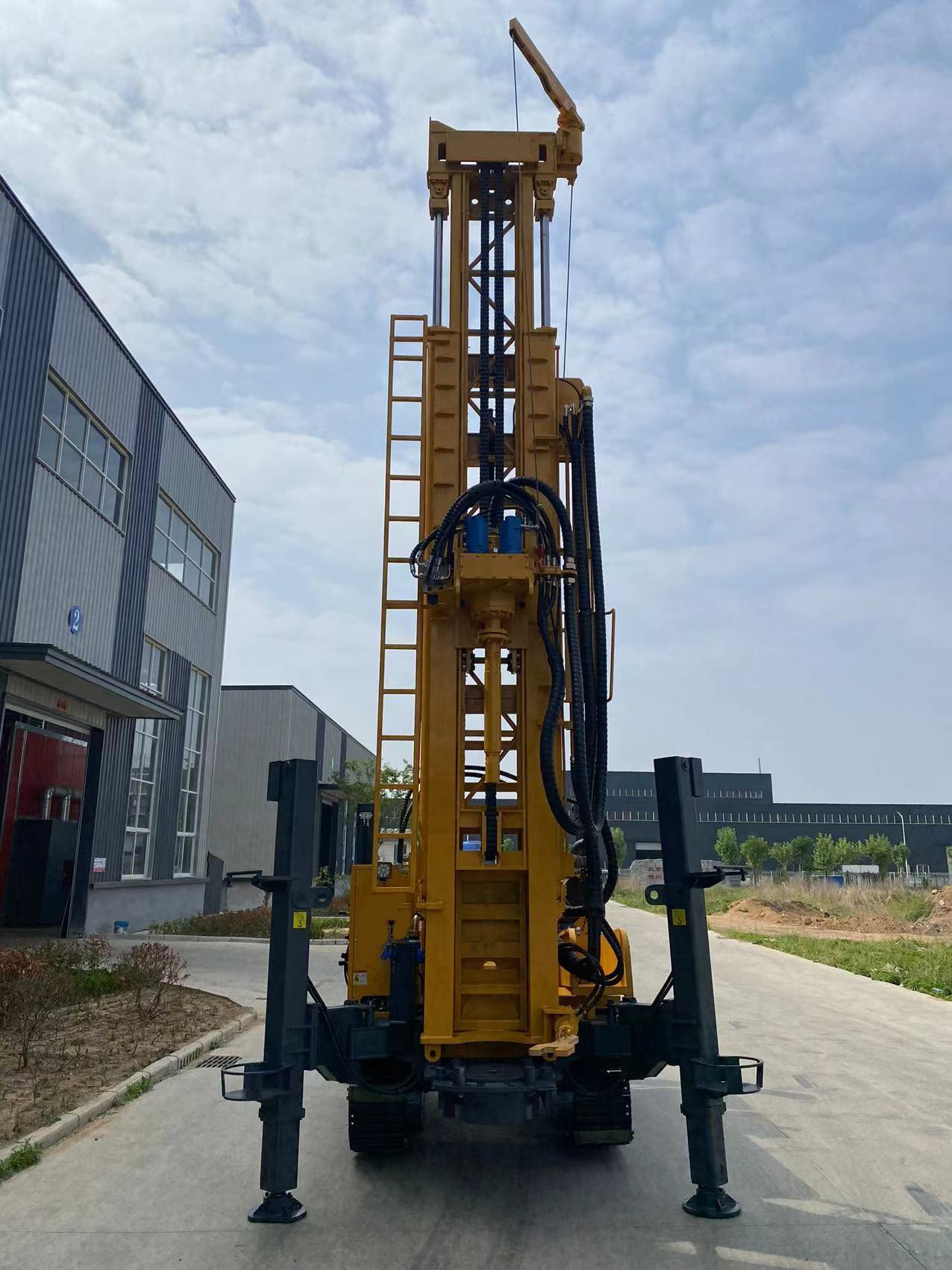

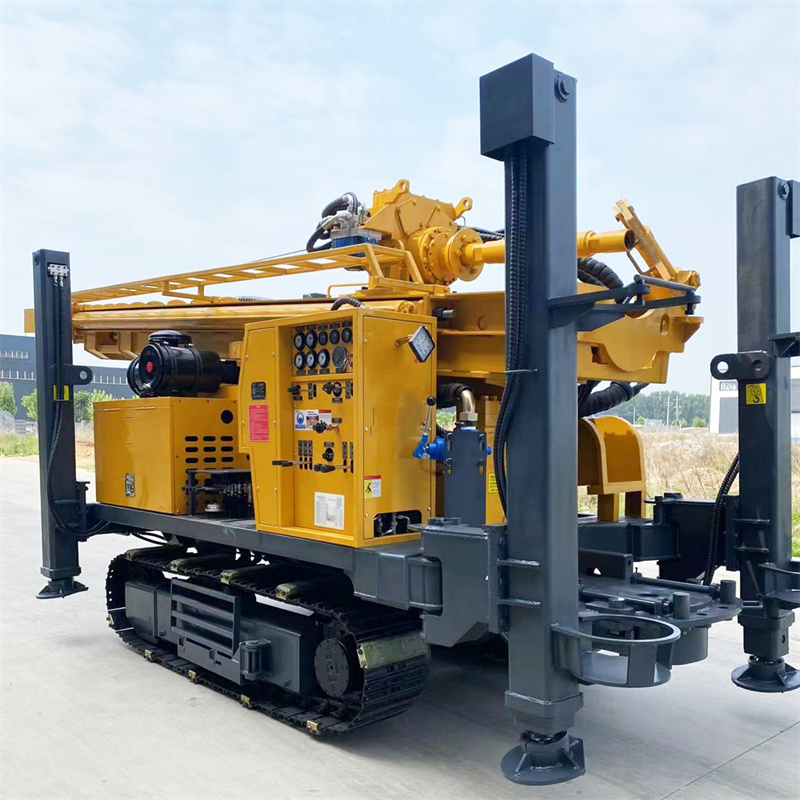

WR500S'teki S, teleskopik kuleyi temsil eder. Sabit uzun kuleye kıyasla teleskopik yapı, taşıma durumunda makinenin dış ölçülerini kısaltarak yüklemeyi, yollardan geçişi ve projeler arası taşınmayı kolaylaştırır; sahaya varıldığında kule açılarak 6 m sondaj borusuyla kesintisiz çalışma desteklenir. 500 metre sınıfı kuyu derinliklerinde ekleme sayısının azalması, yardımcı süreyi belirgin şekilde düşürür.

📏 500 metre sondaj derinliği daha fazla orta-derin yeraltı suyu projesini kapsar

Maksimum sondaj derinliği 500 m, delik çapı 105–400 mm olup yeraltı su seviyesinin daha derin olduğu, sığ akiferlerin kararsız kaldığı veya daha fazla su bulma derinliği payı gereken projeler için uygundur. 400 metre sınıfı makinelere kıyasla WR500S, derinlik rezervi ve kaldırma kapasitesi açısından daha da gelişmiştir ve uzun vadeli orta-derin su kuyusu uygulamaları için daha uygundur.

🌾 Tarımsal sulama ve büyük ölçekli tarımsal su kuyuları

Geniş tarım arazileri, meyve bahçeleri, seralar ve büyük ölçekli ekim alanları için 500 metre sınıfı sondaj derinliği daha fazla yeraltı suyu katmanını kapsayabilir; 6 m sondaj borusu ise ekleme sıklığını azaltmaya ve kesintisiz sondaj verimliliğini artırmaya yardımcı olur. Kuyu tamamlanırken delik çapı ve kuyu yapısı, beklenen su verimi, kuyu borusu ölçüsü ve dalgıç pompa özelliklerine göre tasarlanmalıdır.

🏠 Kırsal derin su kuyuları ve küçük topluluk su temini

Merkezi su temininin yetersiz olduğu veya yeraltı suyunun daha derinde bulunduğu köylerde WR500S; evsel su kuyuları, köy su temini kuyuları ile okul, klinik gibi kamu suyu projelerinde kullanılabilir. 500 metre sınıfı derinlik her kuyunun 500 metreye kadar açılması gerektiği anlamına gelmez; nihai kuyu derinliği yerel hidrojeolojik koşullara ve su veren katmanın konumuna göre belirlenmelidir.

⛏️ Maden sahası su temini, toz bastırma ve yardımcı üretim suyu

Maden sahalarında genellikle istikrarlı içme suyu kaynağı, toz bastırma suyu, ekipman yıkama suyu ve yardımcı üretim suyu gerekir. WR500S'in paletli şasisi moloz yollar ve genel olarak düzgün olmayan zeminler için uygundur; 500 metre sondaj derinliği ve 30 T kaldırma kuvveti, sert kaya oranı yüksek ve kuyu derinliği fazla olan maden su temini projeleri için daha da uygundur.

🏭 Endüstriyel ve altyapı projelerinde yeraltı suyu geliştirme

Fabrikalar, endüstriyel parklar, inşaat kampları ve büyük altyapı projeleri WR500S ile orta-derin su kuyusu açabilir. Makine DTH delici ile delme ve çamur döner sondajı destekler; üst gevşek katmanlar ve alt kaya katmanlarına göre yöntem değiştirilerek farklı zeminlerde delik açma uyarlanabilirliği artırılabilir.

💪 30 T kaldırma kuvveti derin kuyu sondaj dizisi işlemleri için daha fazla pay sağlar

500 metre sınıfı kuyu derinliklerinde sondaj borularının kendi ağırlığı, kuyu duvarı sürtünmesi ve muhafaza borusu ağırlığı belirgin şekilde artar. 30 T kaldırma kuvveti normal sondaj borusu indirme-çıkarma, DTH çekici geri alma ve kısmi muhafaza borusu işlemleri için avantaj sağlar. Boru çekmede anormal direnç oluşursa önce kuyu temizlenmeli, kuyu duvarı ve sondaj takımı durumu değerlendirilmeli; maksimum kaldırma kuvveti doğrudan zorlama için kullanılmamalıdır.

🔄 11000 / 5500 N·m çift çalışma modlu döner sistem

Döner sistem maksimum torku 11000 / 5500 N·m olup maksimum dönüş hızı 75 / 150 r/min'dir. Düşük hız yüksek tork modu büyük delik çapları, sert kaya ve daha yüksek yükler için uygundur; daha yüksek hız modu direncin görece düşük olduğu sondaj aşamaları için uygundur. Sahada delik çapı, DTH çekici ve talaş tahliye durumuna göre döner parametreler ayarlanmalıdır.

⚙️ 6 T eksenel basınç ve 48 m/dk hızlı ilerleme

Referans eksenel basınç 6 T, hızlı ilerleme hızı 48 m/dk, hızlı kaldırma hızı 29 m/dk'dır. Eksenel basınç sondaj takımının ilerlemesini kontrol eder; hızlı ilerleme ve hızlı kaldırma ise esas olarak güç başlığının hareketine ve sondaj borusu işlemlerine hizmet eder. Gerçek kaya ilerleme verimliliği hâlâ kaya özellikleri, matkap ucu, hava kompresörü ve çalıştırma yönteminden etkilenir.

💨 1,2–3,5 MPa çalışma basıncı orta-yüksek basınçlı DTH çekicilerle uyumludur

Pnömatik DTH sondajı için önerilen çalışma basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/dk'dır. Delik çapı büyüdüğünde, kaya sertleştiğinde, kuyu derinliği arttığında veya rakım yükseldiğinde hava kompresörü debisi gereksinimi artar. Hava kompresörü seçiminde yalnızca tek bir basınç göstergesine bakılmamalı; basınç ve debi birlikte değerlendirilmelidir.

💎 Granit, kireç taşı ve kum taşı gibi sağlam kaya katmanları

Daha sağlam kaya katmanlarına girildiğinde orta ve yüksek basınçlı DTH çekicilere uygun matkap uçlarıyla çalışılabilir. Sert kaya sondajında DTH çekici yağlaması, yeterli hava debisi ve sürekli talaş tahliyesi sağlanmalıdır; talaş miktarı azalır veya hava basıncı dalgalanırsa kuyu dibinde talaş birikmesi, hava kaçağı veya matkap ucunda anormal aşınma olup olmadığı zamanında kontrol edilmelidir.

🌦️ Ayrışmış kaya ve yumuşak-sert değişimli zeminler

Ayrışmış kaya delinmesi kolay olsa da kuyu duvarı kararsız olabilir. Yumuşak-sert değişimli zeminlerde döner tork ve ilerleme direncine göre parametreler zamanında ayarlanmalıdır. Üst ayrışmış katman kalınsa muhafaza borusu veya çamur ile kuyu stabilizasyonu yapılarak derin kuyu sonrası daralma ve blok düşmesi sorunları azaltılabilir.

🌧️ Toprak, kil, kum ve çakıl örtü katmanları

WR500S çamur döner sondajını destekler. Üst toprak, kil, kum ve çakıl katmanlarında çamur sirkülasyonu, muhafaza borusu veya diğer stabilizasyon önlemleriyle kararlı bir kuyu bölümü oluşturulabilir; ardından kaya katmanına girilerek DTH deliciye geçilebilir. Derin su kuyularında üst kuyu bölümünün stabil tutulması çoğu zaman yalnızca ilerleme hızını artırmaktan daha önemlidir.

🧱 Kırık zonlar, çatlaklar ve hava kaçaklı zeminler

Kırık zonlar blok düşmesi, hava kaçağı, sondaj takımı sıkışması ve talaş tahliyesinde anormalliklere yol açabilir. Uygulamada aşırı hızlı ilerlemeden kaçınılmalı, sürekli kuyu temizliği sağlanmalı ve saha koşullarına göre köpük veya muhafaza borusu kullanılmalıdır. Hava kaybı belirginse yalnızca kompresör basıncını artırmak yerine büyük çatlak veya boşluk olup olmadığı değerlendirilmelidir.

💧 Akiferler ve güçlü su geliri koşulları

Ana akifere girildiğinde yeraltı suyu kuyu içi talaş tahliyesini ve DTH çekici çalışma durumunu değiştirir. Akifer derinliği zamanında kaydedilmeli; su gelirine göre hava beslemesi, kuyu temizliği ve muhafaza borusu yöntemi ayarlanmalıdır. Kuyu tamamlama aşamasında akifer konumuna göre filtre borusu ve su kesici katman yerleştirilerek uzun vadeli pompalama performansı güvence altına alınmalıdır.

🚜 3 km/s paletli yürüyüş maden sahaları ve arazi geçişleri için uygundur

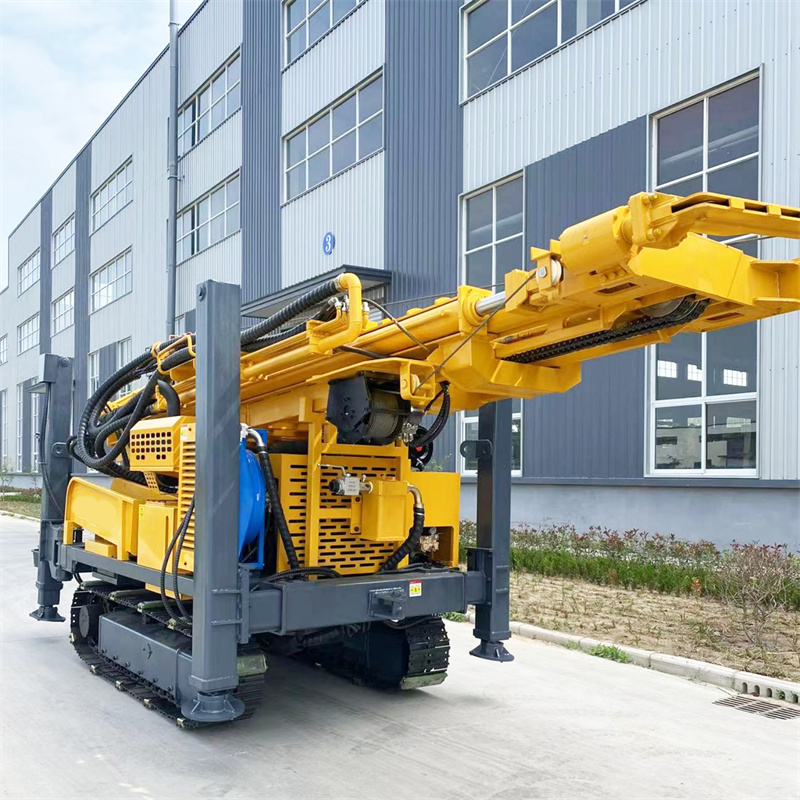

Makinenin yürüyüş hızı yaklaşık 3 km/s, maksimum tırmanma açısı referans olarak 21°'dir. Paletli yapı maden sahası moloz yolları, kırsal yollar ve genel olarak düzgün olmayan araziler için uygundur. Makinenin toplam ağırlığı yaklaşık 10,6 T olduğundan taşıma sırasında zemin taşıma kapasitesi, eğim ve kayganlık durumu özellikle kontrol edilmelidir.

🦵 1,6 metre hidrolik destek ayakları 500 metre sınıfı çalışma stabilitesini artırır

Hidrolik destek ayaklarının stroku 1,6 m olup makinenin seviyelenmesi ve stabil desteklenmesi için kullanılır. 500 metre sınıfı su kuyusu uygulamaları uzun sürdüğünden makinenin yatay durumu kule yüklerini ve delik sapması kontrolünü etkiler. Yumuşak zeminlerde destek ayaklarının uzun süreli yük altında çökmesini önlemek için takoz kullanılmalıdır.

⚡ 110 kW Yuchai motor daha güçlü sürekli çalışma kapasitesi sağlar

WR500S, döner, ilerleme, paletli yürüyüş ve yardımcı hidrolik sistemlere güç sağlayan 110 kW Yuchai motor kullanır. Derin kuyu ve sert kaya uygulamaları uzun sürdüğünden motor soğutması, hava filtresi ve yakıt sistemi bakımı güçlendirilmelidir; tozlu sahalarda radyatör ve filtre temizlik sıklığı artırılmalıdır.

🧵 1,5 T yardımcı vinç sahadaki taşıma iş gücünü azaltır

Yardımcı vinç kaldırma kuvveti 1,5 T olup DTH çekici, sondaj borusu, muhafaza borusu ekipmanları ve diğer aksesuarların taşınmasında kullanılabilir. 6 m sondaj borusu kullanılırken askı noktaları ve manuel yönlendirme uygun şekilde ayarlanmalı; borunun yana savrulması, kuleye çarpması veya personel güvenliğini etkilemesi önlenmelidir.

📦 10,6 T toplam makine taşıması önceden planlanmalıdır

Makinenin toplam ağırlığı yaklaşık 10,6 T, dış ölçüleri yaklaşık 6,52 × 1,85 × 2,51 m'dir. Taşıma sırasında araç yük kapasitesi, yol genişlik ve yükseklik sınırlarına göre platformlu araç planlanmalı; teleskopik kulenin kilitlenmesi, makine sabitleme noktaları ve sondaj borusu bağlama durumu kontrol edilmelidir. Sahaya varıldığında kulenin açılması için yeterli alan bırakılmalıdır.

🧰 Çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel

Projeye göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası seçilebilir. Gevşek katmanı fazla olan projelerde çamur sistemi daha önemliyken sert kaya projeleri hava kompresörü ve DTH çekiciye daha bağımlıdır; ciddi hava kaçağı olan zeminlerde köpük desteği gerekebilir. Gerçek çalışma koşullarına göre opsiyon seçimi gereksiz yatırımı azaltır.

⚠️ Teleskopik kule ve uzun sondaj borusu kullanım uyarıları

Günlük olarak motor, hidrolik sistem, paletler, destek ayakları ve sondaj takımı kontrol edilmenin yanı sıra teleskopik kule kızakları, silindirler, pimler ve kilitleme yapısı da özellikle kontrol edilmelidir. 6 m sondaj borusu kullanılırken kulenin tamamen açıldığından ve güvenli şekilde sabitlendiğinden emin olunmalı; kule kilitlenmemişken veya saha seviyelenmemişken yüksek yüklü sondaj yapılmamalıdır.

Gerçek jeolojik koşullar, kuyu içi ekipmanlar, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonuçları saha koşullarına göre belirlenmelidir.

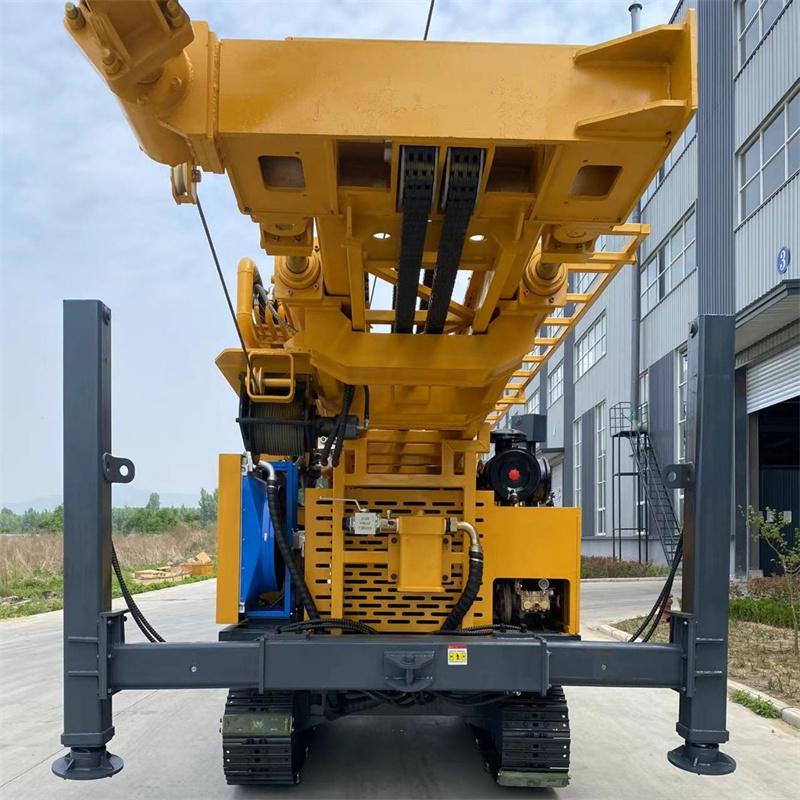

📊 Ana teknik parametreler
