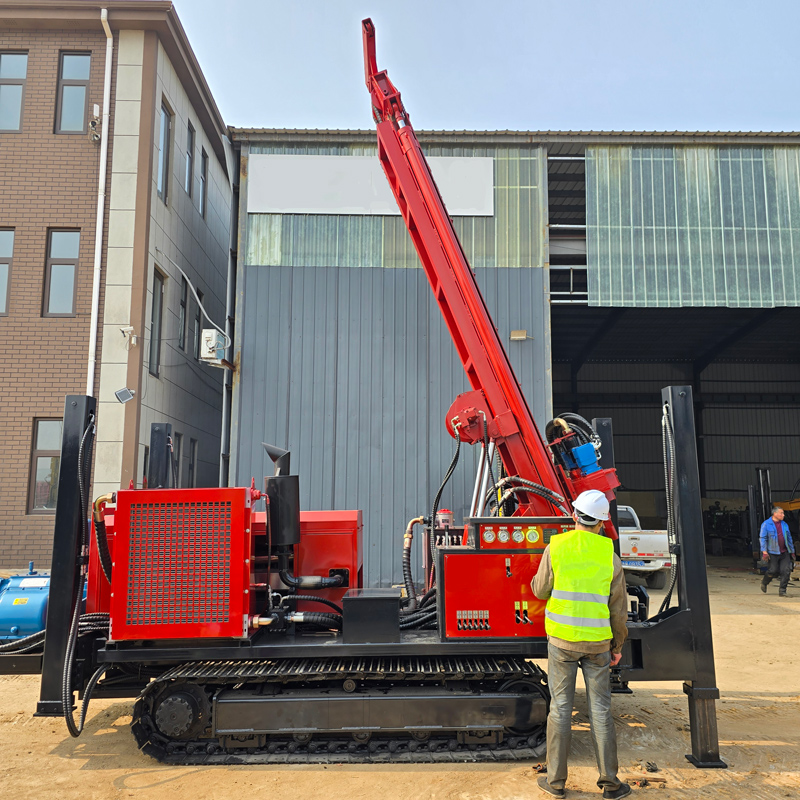

💧 WR500SE 500 Metre Yüksek Maliyet-Performans Teleskopik Kuleli Paletli Su Kuyusu Sondaj Makinesi

WR500SE, 500 metre sınıfı orta-derin su kuyusu projeleri için tasarlanmış yüksek maliyet-performans sunan paletli bir sondaj makinesidir. WR500S'ten farkı: WR500S 500 metre ağır hizmet su kuyusu kapasitesine odaklanırken, WR500SE 500 metre sondaj derinliği temelinde 6,6 m uzun strok, teleskopik kule ve daha esnek saha yardımcı ekipman konfigürasyonunu öne çıkarır. Yüksek sürekli çalışma verimliliği isteyen ancak ekipman yatırımını kontrol altında tutmak isteyen su kuyusu ekipleri için uygundur.

💰 E Serisi Konumlandırma: 500 Metre Sınıfı Kapasitede Toplam Yatırımı Kontrol Etme

500 metre sınıfı su kuyusu projeleri kaldırma kuvveti, tork, hava kompresörü ve sondaj borusu sistemi açısından yüksek gereksinimler taşır. Gereksiz ekipmanların eklenmesi ekipman yatırımını belirgin şekilde artırır. WR500SE, 26 T kaldırma kuvveti, 7500–10000 N·m döner tork, 118 kW Yuchai motor ve çok çeşitli sondaj borusu seçeneklerini korurken yüksek maliyet-performans serisi konumuyla bütçenin derin kuyu sondajının gerçekten ihtiyaç duyduğu temel yeteneklere odaklanmasını sağlar.

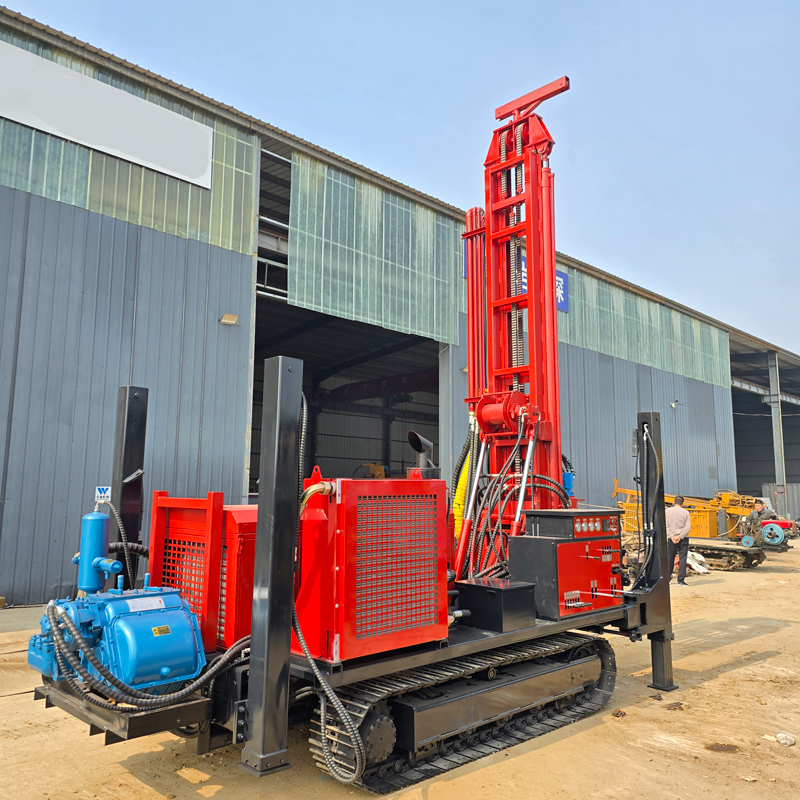

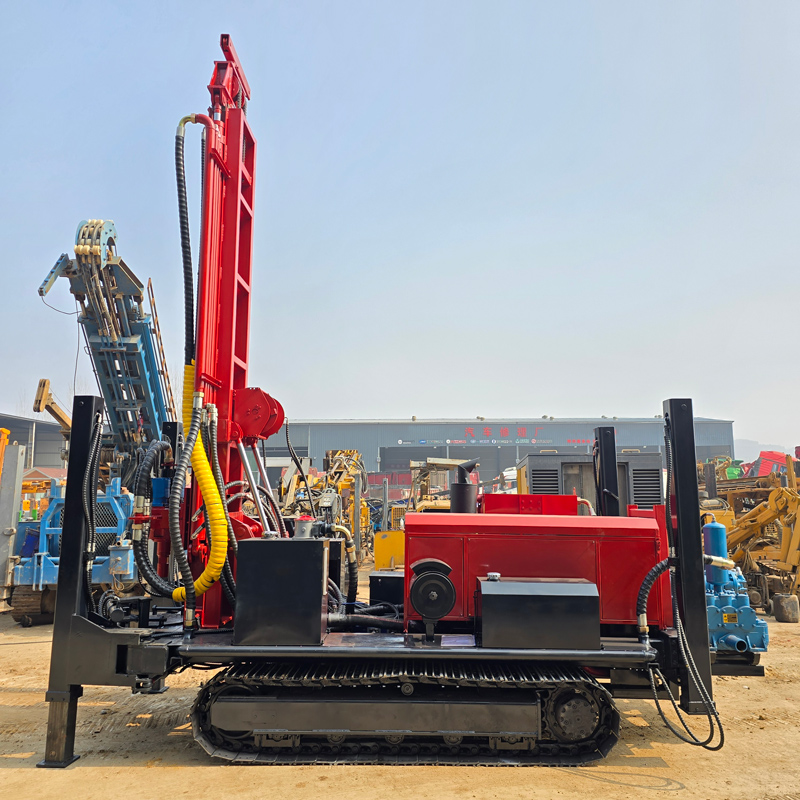

🪜 6,6 Metre Uzun Strok WR500SE'nin Önemli Verimlilik Avantajıdır

Tek seferde ilerleme uzunluğu 6,6 m olup doğrudan 6 m sondaj borusuyla kullanılabilir. 400–500 metre sınıfı sondajlarda boru ekleme sayısı arttıkça yardımcı süre birikimi belirginleşir. Uzun strok yapısı, güç başlığının tekrar tekrar geri dönme ve sondaj borusu bağlama sıklığını azaltarak sürekli çalışma, daha az personel veya sıkı teslim süresi olan projelerde gerçek değer sunar.

🔩 102 / 108 / 114 mm Sondaj Borusu Konfigürasyonu Orta-Derin Kuyulara Daha Uygun

WR500SE 102 / 108 / 114 mm sondaj borularını destekler; boru uzunlukları 1,5 / 2 / 3 / 6 m olarak seçilebilir. Daha büyük çaplı borular 500 metre sınıfı derin kuyular ve yüksek tork koşulları için daha uygundur; farklı uzunluklar ise saha alanı, nakliye koşulları ve çalışma verimliliğine göre esnek kombinasyon sağlar. 6 m borular sürekli sondaj için, kısa borular ise alan kısıtlı sahalar için daha uygundur.

📏 500 Metre Sondaj Derinliği Derin Yeraltı Suyu Geliştirme İçin Uygundur

Maksimum sondaj derinliği 500 m, sondaj çapı 140–350 mm olup kırsal derin kuyular, tarımsal sulama kuyuları, endüstriyel su kuyuları, maden sahası su temini ve genel orta-derin yeraltı suyu projelerinde kullanılabilir. Sığ akiferlerin düzensiz olduğu, yeraltı suyu seviyesinin derin olduğu veya su ihtiyacının yüksek olduğu bölgelerde 500 metre sınıfı ekipman daha fazla çalışma payı sunar.

🌾 Tarımsal Sulama ve Ölçekli Tarım Projeleri

Büyük tarım arazileri, meyve bahçeleri ve sera projeleri genellikle birden fazla su kuyusunun sürekli açılmasını gerektirir. WR500SE'nin 6,6 m uzun stroku ve 6 m sondaj borusu, boru ekleme sayısını azaltarak tek kuyuda sürekli çalışma verimliliğini artırır. Gerçek kuyu çapı ve derinliği beklenen su verimi, sulama alanı, kuyu borusu ve pompa özelliklerine göre tasarlanmalıdır.

🏠 Kırsal Derin Su Kuyuları ve Küçük Topluluk Su Temini

Merkezi su temininin yetersiz olduğu veya yeraltı su seviyesinin derin olduğu bölgelerde WR500SE köyler, okullar, klinikler ve küçük topluluklar için yeraltı suyu geliştirmede kullanılabilir. 500 metre sınıfı sondaj derinliği her projenin sınıra kadar sondaj yapması gerektiği anlamına gelmez; gerçek sondaj derinliği akifer konumu ve yerel hidrolojik verilere göre belirlenmelidir.

⛏️ Maden Sahası Su Temini ve Toz Bastırma Projeleri

Maden sahaları genellikle içme suyu, ekipman yıkama, toz bastırma ve yardımcı üretim suyu gerektirir. WR500SE'nin paletli şasisi maden sahası moloz zeminleri ve genel arazi yolları için uygundur; 118 kW güç ve 26 T kaldırma kuvveti sert kaya oranı yüksek ve kuyu derinliği fazla olan maden su kuyusu sondajları için daha uygundur. Düşürme kuyuları için kuyu yeri ve pompa debisi hidrolojik tasarıma göre belirlenmelidir.

🏭 Endüstriyel Bölgeler ve Şantiye Kampları Su Temini

Endüstriyel bölgeler, fabrikalar, şantiye kampları ve altyapı projeleri bağımsız su kaynağına ihtiyaç duyabilir. WR500SE üretim yardımcı suyu, ekipman yıkama ve genel inşaat su temini kuyularında kullanılabilir. Teleskopik kule ve paletli yapı, farklı şantiyeler arasında taşınmayı kolaylaştırır ve alanı kısıtlı bölgelerde ekipman yerleşimini kolaylaştırır.

💪 26 T Kaldırma Kuvveti Derin Kuyu Sondaj Dizisi ve Muhafaza Borusu İşlemlerine Güvence Sağlar

26 T kaldırma kuvveti 500 metre sınıfı sondaj borusu indirme-çıkarma, DTH çekici geri kazanımı ve kısmi muhafaza borusu işlemleri için kullanılabilir. Derin kuyularda daralma, blok düşmesi veya tortu birikmesi durumunda boru çıkarma direnci hızla artar; bu nedenle kaldırma kapasitesi normal çalışma payı olarak görülmeli, tüm kuyu içi sorunları çözmenin tek yolu olarak değerlendirilmemelidir.

🔄 7500–10000 N·m Döner Tork Farklı Kaya Katmanlarına Uyum Sağlar

Döner tork 7500–10000 N·m, dönüş hızı 45–130 r/min'dir. Daha sert kaya katmanları ve büyük çaplı delikler genellikle daha yüksek tork ve daha düşük devir gerektirir; direncin az olduğu kuyu bölümlerinde dönüş hızı artırılabilir. Gerçek parametreler DTH çekici, matkap ucu, sondaj borusu ve talaş dönüş durumuna göre anlık ayarlanmalıdır.

💨 1,7–3,5 MPa Hava Basıncı ve 17–42 m³/dk Hava Tüketimi

DTH çekiciyle sondajda hava kompresörü konfigürasyonu doğrudan darbe ve talaş tahliyesini etkiler. Önerilen çalışma basıncı 1,7–3,5 MPa, hava tüketimi 17–42 m³/dk'dır. Delik çapı arttığında, kaya sertleştiğinde, kuyu derinliği arttığında veya rakım yükseldiğinde daha yeterli hava debisi gerekir; yalnızca nominal basınca bakılmamalıdır.

💎 Granit, Bazalt ve Kireçtaşı Gibi Sert Kayalarda Sondaj

Uygun DTH çekici ve hava kompresörüyle birlikte WR500SE granit, bazalt, kireçtaşı, kumtaşı gibi nispeten sağlam kaya katmanlarında kullanılabilir. Sert kaya çalışmalarında DTH çekici yağlaması ve istikrarlı talaş tahliyesi korunmalı; talaş dönüşü azalır veya tork aniden artarsa kuyu temizlenmeli ve matkap ucu ile DTH çekici durumu kontrol edilmelidir.

🌦️ Ayrışmış Katmanlar ve Yumuşak-Sert Ardışık Zeminler

Ayrışmış kaya ve yumuşak-sert ardışık zeminlerde kuyu duvarı blok düşmesi ve daralma görülebilir. Çalışma sırasında döner tork, ilerleme direnci ve talaş dönüşü değişimlerine göre parametreler ayarlanmalı; gerekirse üst dengesiz kuyu bölümlerinde muhafaza borusu kullanılarak derin kuyu aşamasındaki kuyu duvarı sorunları azaltılmalıdır.

🟤 Toprak, Kum ve Gevşek Örtü Katmanları

Üst toprak, kil, kum ve çakıl katmanlarında kuyu stabilizasyonuna daha fazla önem verilmelidir. Projeye göre muhafaza borusu, çamur veya diğer destekleme yöntemleri kullanılabilir; önce stabil kuyu ağzı ve üst kuyu bölümü oluşturulmalı, ardından alt kaya katmanında DTH çekiciyle sondaja geçilmelidir. Kalın gevşek katmanlı projelerde çamur sistemi ekipman planlamasında önceden düşünülmelidir.

🧱 Çatlaklar, Kırık Zonlar ve Hava Kaçaklı Katmanlar

Kırık zonlar blok düşmesi, hava kaçağı, sıkışma ve anormal talaş dönüşüne neden olabilir. WR500SE, köpük pompası yardımcı fonksiyonuyla bazı kuru, çatlaklı ve hava kaçaklı katmanlarda talaş tahliyesini iyileştirebilir. Ciddi hava kaçağı varsa yalnızca basıncı artırmak yerine köpük, muhafaza borusu ve hava kompresörü debisi birlikte değerlendirilmelidir.

💧 Akiferler ve Güçlü Su Girişi Olan Kuyu Bölümleri

Ana akifere girildiğinde yeraltı suyu kuyu içi talaş dönüşünü ve DTH çekici çalışma durumunu değiştirir. Ana su çıkış katmanı derinliği kaydedilmeli; su giriş debisine göre hava beslemesi, kuyu temizliği ve muhafaza borusu yöntemi ayarlanmalıdır. Kuyu tamamlama aşamasında akifer konumuna göre filtre borusu ve su kesme bölümü yerleştirilerek sonraki stabil pompalama sağlanmalıdır.

🧼 Köpük Pompası Karmaşık Katmanlar İçin Daha Fazla Seçenek Sunar

WR500SE dokümantasyonunda köpük pompası yardımcı fonksiyonu bulunur. Köpük bazı kuru kuyularda, hava kaçaklı katmanlarda ve talaş taşıma kapasitesinin iyileştirilmesi gereken koşullarda kullanılabilir. Köpük konsantrasyonu ve kullanım miktarı zemin, hava kompresörü ve talaş dönüş durumuna göre ayarlanmalı; tüm projelerde aynı sabit çözüm kullanılmamalıdır.

🔌 Çift Hızlı Bağlantı Sahada Bakım Kolaylığı Sağlar

Çift hızlı bağlantı konfigürasyonu yardımcı hidrolik sistem bağlantısı ve bakımı için avantaj sağlar; özellikle sık taşınan ve sahada sökülüp takılan ekipler için uygundur. Hızlı bağlantı kullanırken arayüzler temiz tutulmalı, hidrolik sisteme çamur girmesi önlenmeli; ayrıca yüksek basınç kaçağını önlemek için contalar ve kilitleme durumu kontrol edilmelidir.

🪜 Merdiven Uzun Stroklu Kule Kontrolünü Kolaylaştırır

Uzun stroklu kuleler kızak, silindir, pim ve üst yapının daha sık kontrol edilmesini gerektirir; bu nedenle ekipmana bakım ve kontrol için merdiven eklenmiştir. Kulede yüksekte yapılan her iş, ekipman durdurulmuş ve kule güvenli şekilde sabitlenmiş durumda yapılmalı; saha kurallarına göre düşme koruma önlemleri alınmalıdır.

⚡ Opsiyonel Elektrik Kaynağı Desteği Sahada Küçük Onarımlar İçin Uygundur

Dokümantasyonda opsiyonel elektrik kaynağı desteği sunulur; bazı saha onarımları ve yardımcı işler için kullanılabilir. Elektrik kaynağı işleri yetkili personel tarafından yapılmalı; yakıt, yüksek basınçlı hava hortumu, hidrolik hortum ve yanıcı maddelerden uzak durulmalı, kıvılcım ve yüksek sıcaklığın ekipmana ikincil risk oluşturması önlenmelidir.

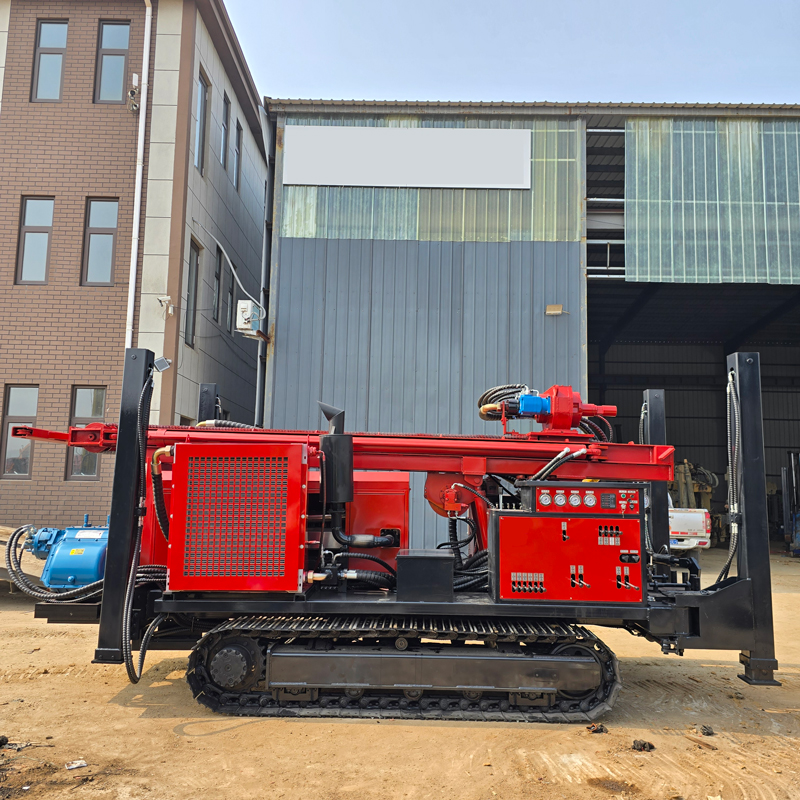

🚜 Paletli Şasi Kırsal, Maden Sahası ve Genel Zorlu Zeminler İçin Uygundur

Ekipman yürüyüş hızı yaklaşık 2,5 km/s, referans maksimum tırmanma kabiliyeti 30°'dir. Paletli yapı kırsal yollar, maden sahası moloz zeminleri ve genel engebeli araziler için uygundur. Gerçek tırmanma ve taşıma sırasında makinenin ağırlık merkezi, zemin kayganlığı ve kule taşıma durumu dikkate alınmalı; güvenlik yalnızca maksimum açıya göre değerlendirilmemelidir.

🦵 1,6 Metre Yüksek Ayaklar Ekipmanın Tesviye ve Stabilizasyonunu Kolaylaştırır

Yüksek ayak stroku 1,6 m olup hafif engebeli arazide ekipmanın desteklenmesi ve tesviye edilmesi için kullanılabilir. Yumuşak zeminlerde takoz kullanılmalı; uzun süreli çalışma sonrası ayakların batması, kule eğilmesi ve delik sapmasının artması önlenmelidir.

📦 9,5 T Genel Ağırlık Uzun Strok ve Nakliyeyi Dengeler

Genel ağırlık yaklaşık 9,5 T, dış boyutlar yaklaşık 6150 × 2200 × 2600 mm'dir. 500 metre üzeri daha büyük sondaj makinelerine kıyasla hâlâ belirli nakliye avantajı sunar; ancak 6,6 m uzun strok konfigürasyonu nedeniyle nakliye öncesi araç uzunluğu, ekipman sabitleme noktaları ve saha dönüş alanı kontrol edilmelidir.

📌 2,85 Metre Parametre Açıklaması

Dokümantasyonda "Loading Width 2.85 m" parametresi yer alır; ancak bu, makinenin 2200 mm dış genişliğiyle tam olarak örtüşmez. Bu metinde parametre tablosunda "dokümantasyonda belirtilen genişlik" olarak korunmuş, gerçek nakliye genişliği olarak yorumlanmamıştır; nihai değer resmi üretim teknik dokümantasyonuyla doğrulanmalıdır.

⚠️ Çalışma ve Bakım Uyarıları

Her gün işe başlamadan önce motor, hidrolik sistem, teleskopik kule, palet, ayaklar, yardımcı vinç ve yüksek basınçlı hava hortumu kontrol edilmelidir; DTH sondajda hava kompresörü, DTH çekici yağlaması ve talaş dönüşü kontrol edilmelidir; uzun stroklu kulede ayrıca kılavuz raylar, silindirler, pimler ve kilitleme yapısı özellikle kontrol edilmelidir; çalışma sonunda çamur, toz ve kaya tozu temizlenmelidir.

Gerçek jeolojik koşullar, kuyu içi ekipmanlar, sondaj açısı ve çalışma yöntemi farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonucu saha koşullarına göre belirlenmelidir.

📊 Ana Teknik Parametreler
