WR600S

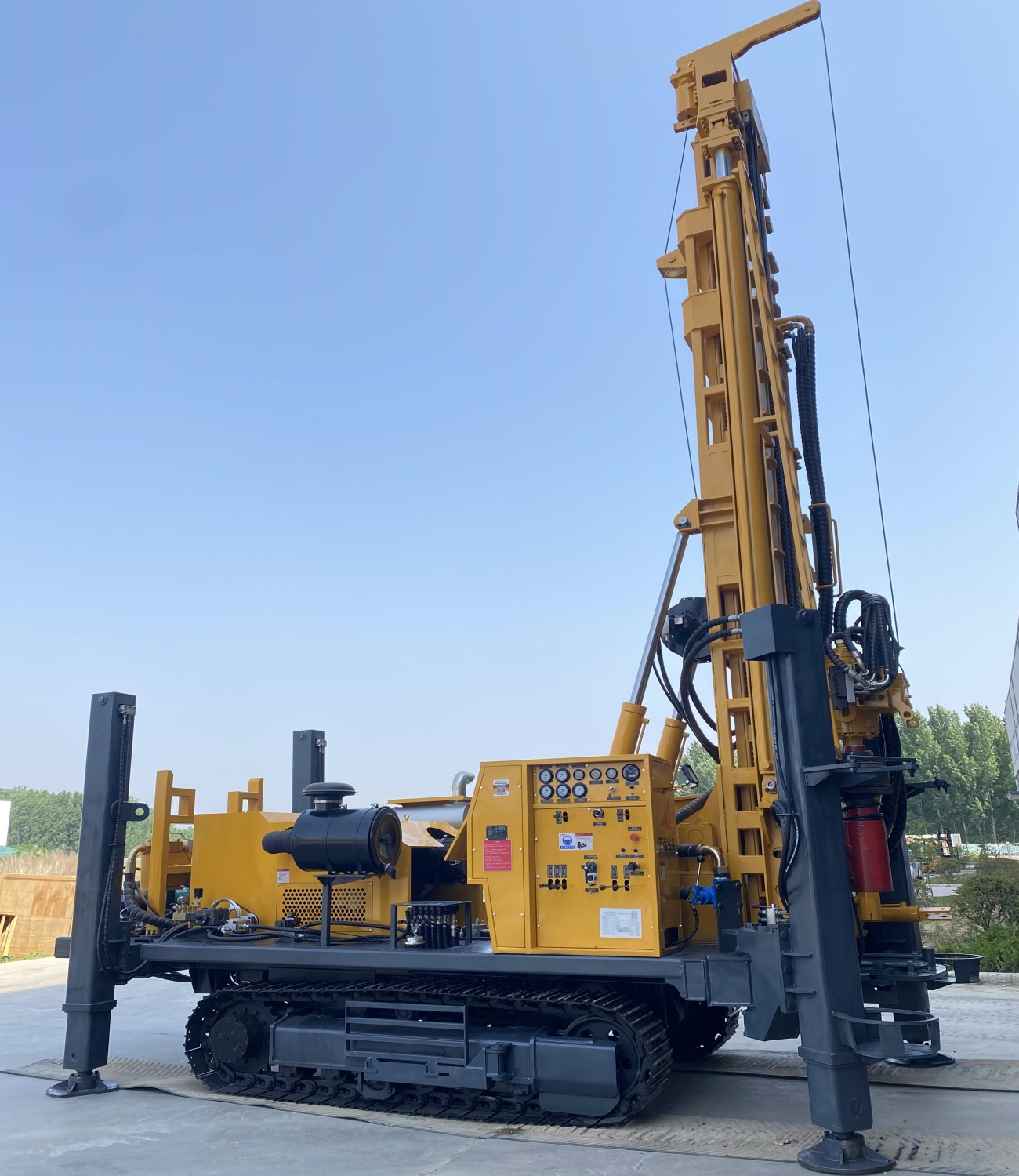

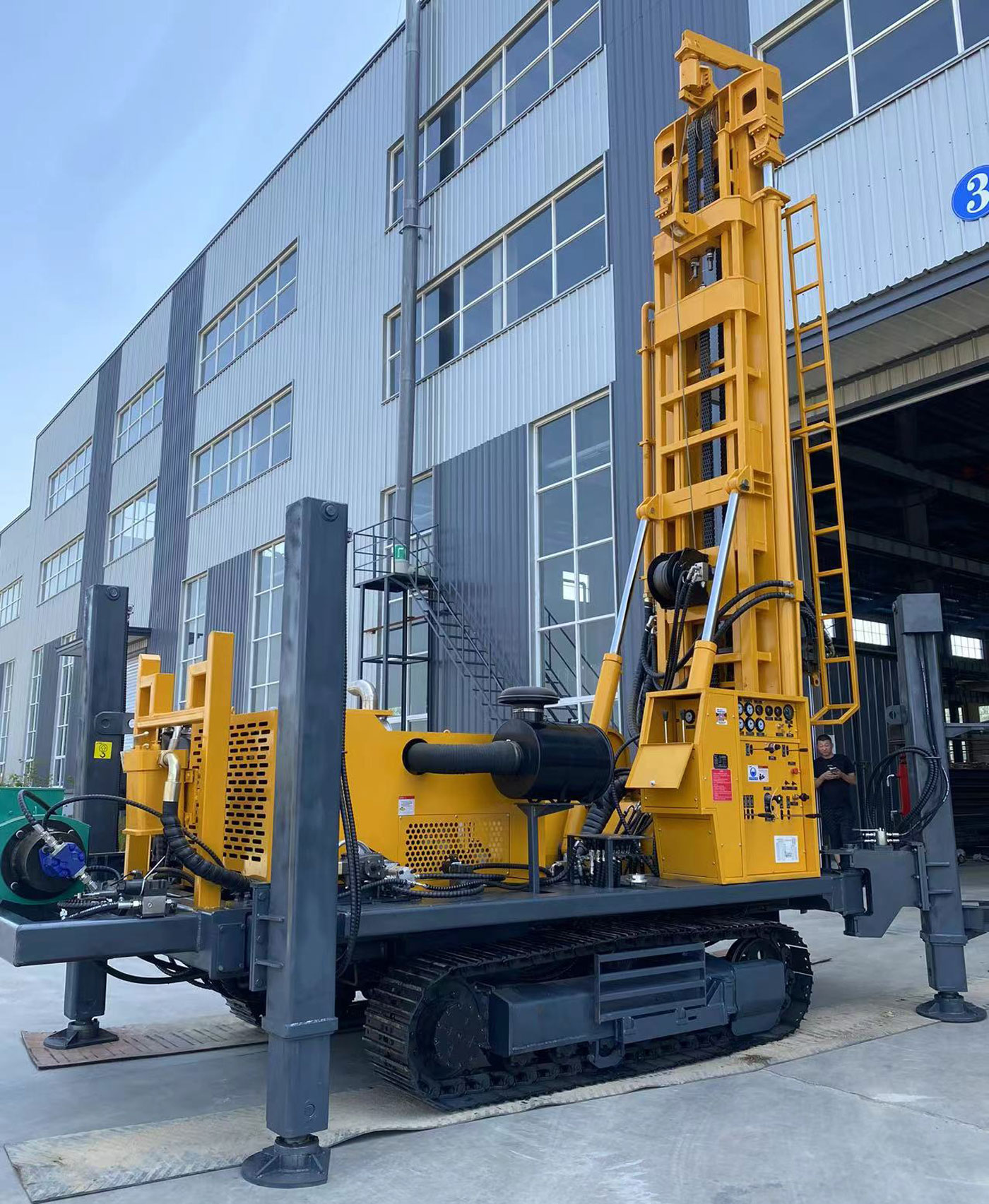

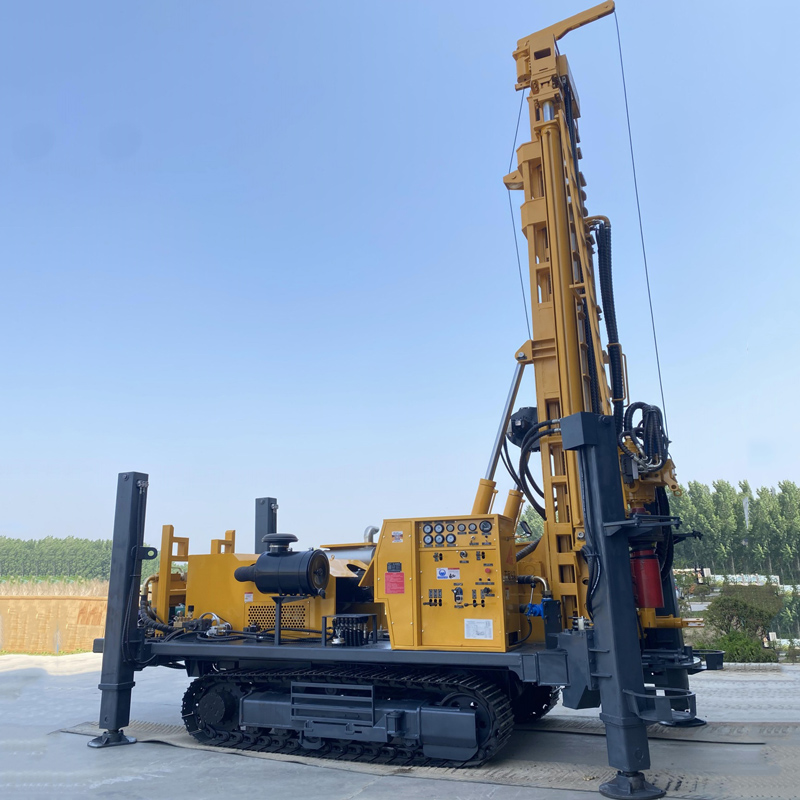

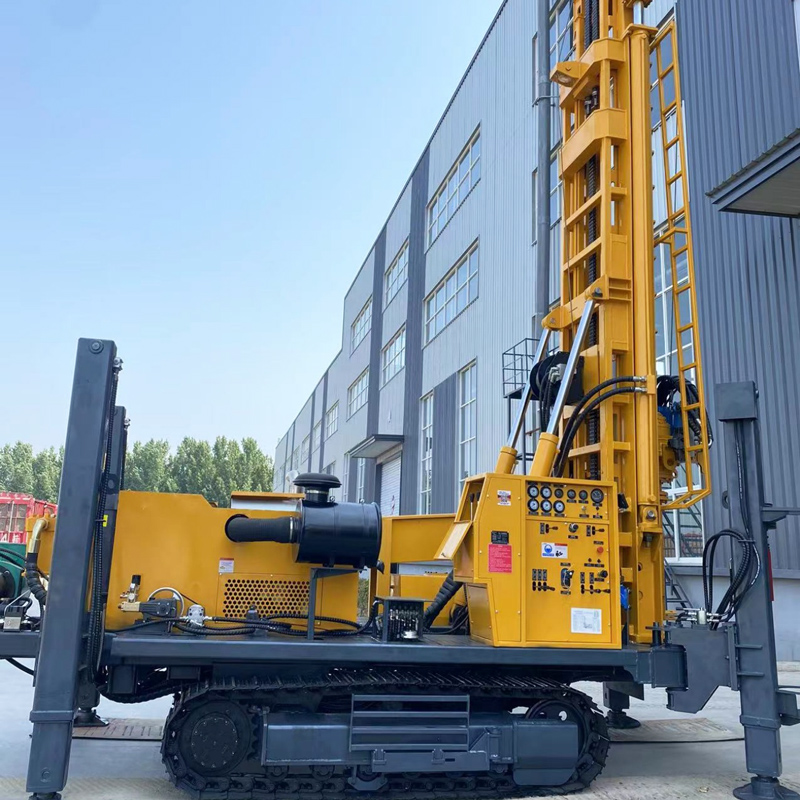

💧 WR600S 600 Metre Teleskopik Kuleli Paletli Su Kuyusu Sondaj Makinesi

WR600S, 600 metre sınıfı derin su kuyuları ve yüksek yüklü yeraltı suyu projeleri için tasarlanmış paletli tam hidrolik sondaj makinesidir. Teleskopik kule yapısına sahip olup 6 m sondaj borusu destekler; 35 T kaldırma kuvveti, 12000 / 6000 N·m çift çalışma modu döner torku ve 132 kW Cummins motor ile donatılmıştır. 500 metre sınıfı ekipmanlara kıyasla WR600S, derin delik sondaj dizisi kontrolü, uzun süreli kesintisiz çalışma ve karmaşık zemin koşullarında stabiliteye daha fazla önem verir. Kırsal derin kuyular, tarımsal sulama, endüstriyel su temini, maden sahası su temini ve genel derin yeraltı suyu geliştirme için uygundur.

🎯 600 Metre Sınıfı Konumlandırma Gerçek Derin Yeraltı Suyu Projeleri İçin Daha Uygundur

Maksimum sondaj derinliği 600 m, delik çapı 105–400 mm'dir. Yeraltı suyunun daha derinde olduğu, sığ akiferlerin dengesiz olduğu veya daha derin çalışma payı gereken bölgelerde WR600S, 300–500 metre sınıfı modellere göre daha geniş bir uygulama alanına sahiptir. Gerçek kuyu derinliği yerel hidrojeolojik koşullara ve akifer konumuna göre belirlenmelidir; maksimum sondaj derinliğinin tüm projeler için sabit bir hedef olarak alınması önerilmez.

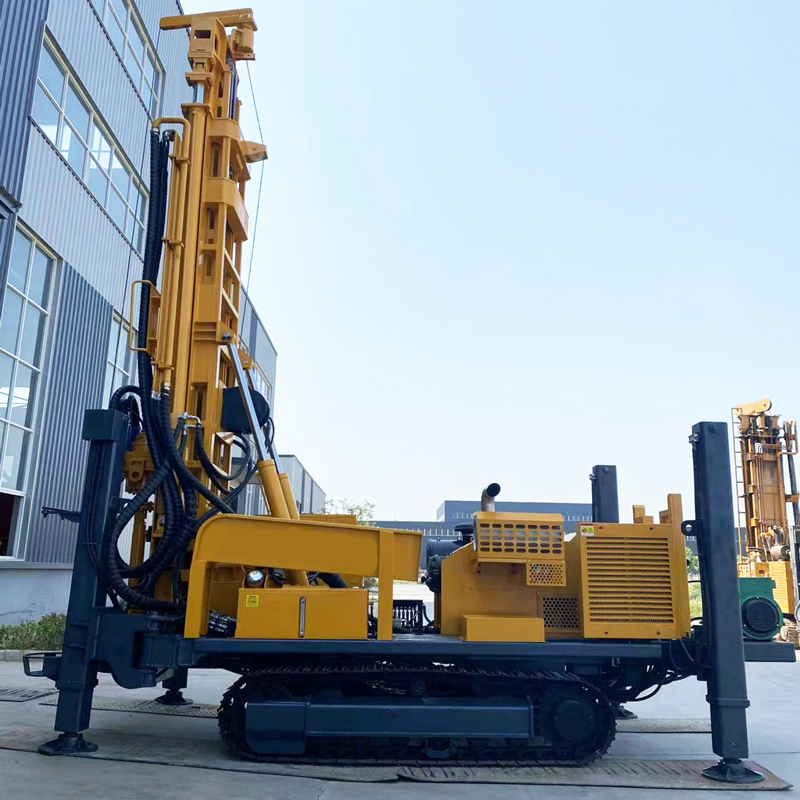

🪜 Teleskopik Kule 6 Metre Sondaj Borusu Verimliliği ile Taşıma Kolaylığını Birleştirir

Model adındaki S, teleskopik kuleyi temsil eder. Çalışma sırasında doğrudan 6 m sondaj borusu kullanılabilir, bu da derin kuyu çalışmalarında boru ekleme sayısını azaltır; taşıma sırasında ise teleskopik yapı sayesinde makinenin dış ölçüleri iyileştirilerek yüklemeye ve nakliyeye kolaylık sağlanır. 600 metre sınıfı sondajlarda boru ekleme sayısı çok fazladır; uzun sondaj boruları yardımcı süreyi belirgin şekilde azaltabilir, bu nedenle kule yapısının genel çalışma verimliliği üzerindeki etkisi daha büyüktür.

🔩 89 / 102 mm Sondaj Boruları Orta-Derin Deliklerde Kesintisiz Çalışma İçin Uygundur

Önerilen sondaj borusu çapı 89 / 102 mm, sondaj borusu uzunluğu 6 m'dir. 600 metre sınıfı sondajlarda sondaj borusu ağırlığı, diş yükü ve delik duvarı sürtünmesi belirgin şekilde artar; bu nedenle sondaj borusu seçiminde sadece boyut değil, malzeme, bağlantı mukavemeti, DTH çekiç özellikleri ve ana delik çapı da dikkate alınmalıdır. Çalışma sırasında diş aşınması ve sondaj borusu eğriliği düzenli olarak kontrol edilmelidir.

💪 35 T Kaldırma Kuvveti Derin Delik Sondaj Dizisi ve Muhafaza İşlemleri İçin Daha Fazla Pay Sağlar

WR600S kaldırma kuvveti 35 T, eksenel basınç 6 T'dir. Derin delik çalışmalarında sondaj borusu ağırlığı, delik duvarı sürtünmesi, muhafaza ağırlığı ve yerel daralmalar çekme yükünü artırır; daha büyük kaldırma kapasitesi normal sondaj borusu indirme-çıkarma, DTH çekiç geri kazanımı ve kısmi muhafaza işlemleri için avantaj sağlar. Çekme direnci aniden anormalleşirse önce delik temizlenmeli ve delik duvarı durumu değerlendirilmeli, maksimum kaldırma kuvvetine doğrudan zorlama yapmaktan kaçınılmalıdır.

🔄 12000 / 6000 N·m Çift Çalışma Modu Torku Farklı Yüklere Uyum Sağlar

Döner sistem maksimum torku 12000 / 6000 N·m, karşılık gelen maksimum devir 90 / 180 r/min'dir. Daha büyük delik çapları, sert kaya ve yüksek sürtünmeli delik kısımları için düşük hız yüksek tork durumu daha uygundur; direncin daha az olduğu veya sondaj takımı yükünün hafif olduğu durumlarda daha yüksek devir seçilebilir. Gerçek çalışma, matkap ucu, DTH çekiç, talaş tahliyesi ve döner yüke göre dinamik olarak ayarlanmalıdır.

🚀 33 m/dk Hızlı Kaldırma ve 55 m/dk Hızlı İlerleme

Hızlı kaldırma ve ilerleme esas olarak güç başlığının geri dönüşü, sondaj borusu bağlantısı ve diğer sondaj dışı hareketler için kullanılır ve yardımcı süreyi azaltabilir. Verilerdeki referans sondaj verimliliği 10–35 m/saattir; gerçek kaya ilerleme hızı hâlâ zemin sertliğine, delik çapına, DTH çekice, hava kompresörü debisine ve çalıştırma yöntemine bağlıdır.

🌾 Derin Tarla Sulama Kuyuları ve Ölçekli Tarım Projeleri

Yeraltı su seviyesinin daha derin olduğu tarlalar, meyve bahçeleri ve ölçekli tarım alanları için 600 metre sınıfı ekipman daha fazla su bulma derinliği payı sağlayabilir. 6 m sondaj borusu, çok sayıda orta-derin kuyunun kesintisiz açılması için uygundur ve boru ekleme sıklığını azaltır. Kuyu tamamlama sırasında delik çapı ve kuyu yapısı, sulama alanı, planlanan su verimi, kuyu borusu boyutu ve pompa tipine göre belirlenmelidir.

🏠 Kırsal Derin Su Kuyuları ve Uzak Topluluk Su Temini

Merkezi su temininin yetersiz olduğu veya yeraltı suyunun derinde olduğu köyler ve uzak bölgelerde WR600S, köy su temini kuyuları, okullar, klinikler ve küçük topluluk yeraltı suyu geliştirme için kullanılabilir. 600 metre sınıfı sondaj derinliği daha geniş bir zemin kapsama alanı sağlar, ancak nihai çalışma derinliği yine hidrojeolojik verilere ve gerçek su veren katmana göre belirlenmelidir.

🏭 Endüstriyel Parklar ve Büyük Ölçekli Proje Su Temini

Fabrikalar, endüstriyel parklar, inşaat kampları ve altyapı projeleri uzun süreli istikrarlı yeraltı suyu kaynağına ihtiyaç duyabilir. WR600S, üretim yardımcı suyu, ekipman yıkama, inşaat suyu ve genel endüstriyel su temini kuyuları için kullanılabilir. Uzun süreli pompalama projelerinde, sondaj tamamlandıktan sonra akifer ve su verimine göre kuyu borusu, filtre borusu ve pompa tipi makul şekilde tasarlanmalıdır.

⛏️ Maden Sahası Yaşam Suyu, Toz Bastırma ve Yardımcı Üretim Suyu

Maden sahaları genellikle yüksek sert kaya oranı, karmaşık yol koşulları ve dağınık delik konumları gibi özelliklere sahiptir. WR600S paletli şasisi, 132 kW gücü ve 35 T kaldırma kuvveti ile maden sahası derin kuyu çalışmaları için daha uygundur; maden kampı su temini, toz bastırma, ekipman yıkama ve yardımcı üretim suyu için kullanılabilir. Maden sahası su seviyesi düşürme projeleri için ayrıca hidrolojik tasarım yapılmalıdır.

💨 1,2–3,5 MPa Çalışma Hava Basıncı Orta-Yüksek Basınçlı DTH Çekiçler İçin Uygundur

DTH delici sondaj için önerilen çalışma hava basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/dk'dır. 600 metre sınıfı derin deliklerde basınçlı hava sadece darbeden sorumlu değildir, aynı zamanda delik dibi talaş tahliyesini de sağlamalıdır. Delik derinliği arttığında, delik çapı büyüdüğünde, kaya sertleştiğinde veya rakım yükseldiğinde gerçek gerekli debi artabilir; bu nedenle hava kompresörü projeye özel olarak eşleştirilmelidir.

💎 Granit, Kireçtaşı ve Kumtaşı Gibi Sert Kaya Çalışmaları

Daha sağlam sert kayaya girildiğinde orta ve yüksek hava basınçlı DTH çekiçlerle sondaj yapılabilir. Sert kaya koşullarında DTH çekiç yağlaması, istikrarlı hava debisi ve zamanında talaş tahliyesi sağlanmalıdır; talaş belirgin şekilde azalırsa, tork yükselirse veya hava basıncı dalgalanırsa delik temizlenmeli ve matkap ucu ile DTH çekiç durumu kontrol edilmelidir.

🌦️ Ayrışmış Kaya ve Yumuşak-Sert Ardışık Zeminler

Ayrışmış kaya genellikle daha hızlı ilerler, ancak delik duvarı kolayca dökülebilir ve daralabilir. Yumuşak-sert ardışık zeminler döner tork ve ilerleme direncinde sık değişimlere neden olur; dönüş, ilerleme ve delik temizleme sıklığı zamanında ayarlanmalıdır. Üst ayrışmış katman kalınsa, üst delik kısmını stabilize etmek için muhafaza kullanılabilir ve derin delik sonrası delik duvarı sorunları azaltılabilir.

🌧️ Toprak, Kil, Kum ve Çakıl Örtü Katmanları

WR600S çamur döner sondajını destekler. Üst toprak, kil, kum ve çakıl katmanlarında öncelikle delik stabilizasyonu, talaş taşıma ve delik duvarı koruması düşünülmelidir; çamur, muhafaza veya diğer duvar koruma yöntemleri kullanılabilir. Daha stabil kayaya girildikten sonra DTH delici sondaja geçmek, derin kuyu delik kalitesini sağlamak için daha faydalıdır.

🧱 Çatlaklar, Kırık Zonlar ve Hava Kaçaklı Zeminler

Kırık zonlarda dökülme, daralma, hava kaçağı ve sıkışma kolayca meydana gelir. Çalışma sırasında aşırı hızlı ilerleme azaltılmalı, sürekli delik temizliği korunmalı ve saha koşullarına göre köpük veya muhafaza kullanılmalıdır. Hava kaybı ciddiyse, sadece hava kompresörü basıncını artırmak yerine çatlak ve boşluk durumu değerlendirilmelidir.

💧 Akifer ve Güçlü Su Fışkıran Delik Kısımları

Ana akifere girildiğinde yeraltı suyu DTH çekiç talaş tahliyesini ve delik içi basınç durumunu değiştirir. Ana su veren katmanın derinliği kaydedilmeli ve su debisine göre hava beslemesi, delik temizliği ve muhafaza yöntemi ayarlanmalıdır. Kuyu tamamlama aşamasında akifer konumuna göre filtre borusu ve su kesme bölümü makul şekilde yerleştirilmelidir.

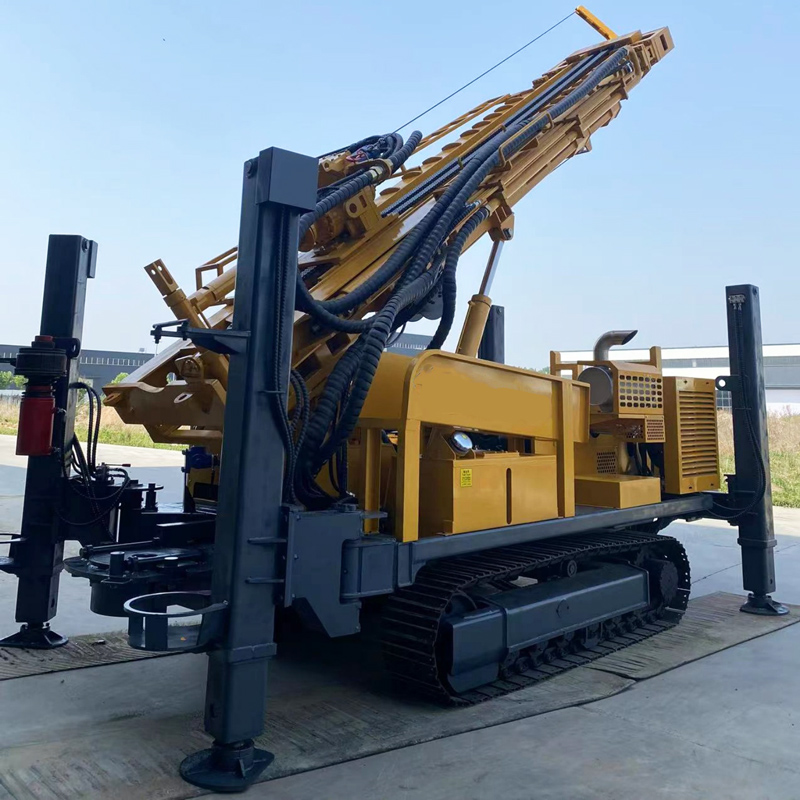

🚜 3 km/sa Paletli Yürüyüş Maden Sahası ve Arazi Nakliyesi İçin Uygundur

Ekipman yürüyüş hızı yaklaşık 3 km/sa, maksimum tırmanma açısı referansı 21°'dir. Paletli şasi çakıl zemin, maden sahası yolları ve genel engebeli araziler için uygundur. Makinenin toplam ağırlığı 12,5 T olduğundan, nakliye öncesi zemin taşıma kapasitesi, eğim ve kayganlık durumu doğrulanmalı; yumuşak zeminlerde doğrudan yüksek yükle yürüyüşten kaçınılmalıdır.

🦵 1,6 Metre Hidrolik Ayaklar Derin Delik Çalışma Stabilitesini Artırır

Hidrolik ayak stroku 1,6 m olup ekipman seviyelendirme ve stabil destek için kullanılabilir. 600 metre sınıfı sondaj çalışması daha uzun sürer; makinenin genel stabilitesi kule yükünü ve delik eğriliği kontrolünü doğrudan etkiler. Yumuşak zeminlerde takoz kullanılmalı, ayakların eşit yük alması sağlanmalı ve uzun süreli çalışma sonrası çökme önlenmelidir.

⚡ 132 kW Cummins Motor Ağır Yükte Kesintisiz Çalışma Gücü Sağlar

WR600S, dönüş, ilerleme, paletli yürüyüş ve yardımcı hidrolik sistemlere güç sağlayan 132 kW Cummins motor kullanır. Derin delik, sert kaya ve büyük delik çapı çalışmaları uzun sürdüğünden motor soğutması, hava filtresi ve yakıt sistemi bakımı güçlendirilmeli; tozlu projelerde radyatör ve filtre temizlik sıklığı artırılmalıdır.

🧵 2,5 T Yardımcı Vinç Daha Ağır Sondaj Takımları ve Aksesuarlar İçin Uygundur

Yardımcı vinç kaldırma kuvveti 2,5 T olup DTH çekiç, sondaj borusu, muhafaza takımları ve diğer saha aksesuarlarının taşınması için kullanılabilir. 600 metre sınıfı projelerde sondaj takımları daha ağırdır; vinç kullanımı manuel iş gücünü azaltabilir, ancak kaldırma sırasında nominal yük kontrol edilmeli ve personel asılı yüklerden ve çelik halat yönünden uzak tutulmalıdır.

📦 12,5 T Makine Nakliyesi Önceden Planlanmalıdır

Makine ağırlığı yaklaşık 12,5 T, dış ölçüleri yaklaşık 6,73 × 2,1 × 2,63 m'dir. Nakliye sırasında araç yük kapasitesi, yol genişlik ve yükseklik sınırlarına göre uygun platform seçilmeli; teleskopik kule kilidi, ekipman sabitleme noktaları ve sondaj borusu bağlama durumu kontrol edilmelidir. Sahaya vardıktan sonra kule açılımı için yeterli alan bırakılmalıdır.

🧰 Çamur Pompası, Santrifüj Pompa, Jeneratör ve Köpük Pompası Opsiyoneldir

Proje zeminine göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel olarak seçilebilir. Gevşek katmanı fazla olan projelerde çamur sistemi daha önemlidir; sert kaya projelerinde esas olarak hava kompresörü ve DTH çekiç eşleştirilir; ciddi hava kaçağı olan zeminlerde köpük yardımcı olarak kullanılabilir. Gerçek çalışma koşullarına göre yapılandırma gereksiz ekipman yatırımını azaltabilir.

⚠️ 600 Metre Derin Delik Çalışması ve Bakım Uyarıları

Her gün çalışma öncesi motor, hidrolik sistem, teleskopik kule, paletler, ayaklar, yardımcı vinç ve yüksek basınçlı hava hortumları kontrol edilmelidir; derin delik çalışması sırasında hava basıncı, tork, talaş, su dönüşü ve çekme direnci değişimleri sürekli kaydedilmelidir; 6 m sondaj borusu kullanılırken kulenin tamamen açıldığından ve güvenli şekilde kilitlendiğinden emin olunmalı, anormallik tespit edildiğinde çalışma durdurulup kontrol edilmelidir.

Gerçek jeolojik koşullar, delik içi takımlar, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonuçları saha koşullarına göre belirlenmelidir.

📊 Ana Teknik Parametreler
