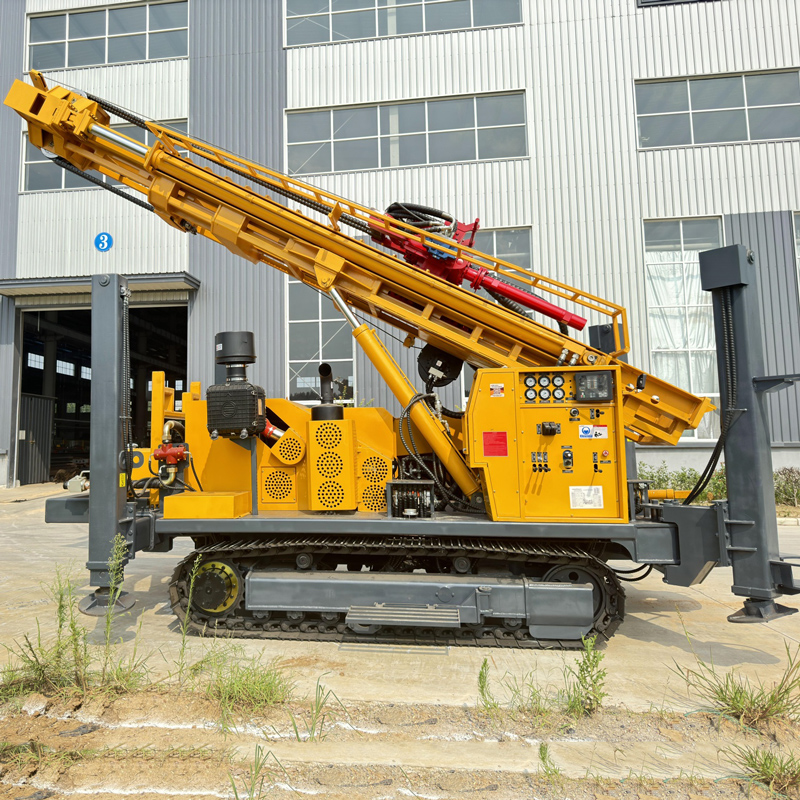

💧 WR750S 750 Metre Teleskopik Kuleli Paletli Su Kuyusu Sondaj Makinesi

WR750S, 750 metre sınıfı derin su kuyuları, maden sahası su temini ve karmaşık formasyon sondaj görevleri için tasarlanmış ağır hizmet tipi paletli tam hidrolik sondaj makinesidir. Teleskopik kule yapısına sahiptir; 6 m sondaj çubuğu ve 6 m muhafaza borusu ile doğrudan çalışmayı destekler. 40 T kaldırma kapasitesi, 176 kW Weichai motoru ve iki yüksek torklu döner konfigürasyonu ile sondaj derinliği, sondaj dizisi işleme kapasitesi ve sürekli çalışma stabilitesi açısından daha yüksek gereksinimleri olan projeler için uygundur.

🎯 750 Metre Sınıfı Derinlik, Derin Yeraltı Suyu Geliştirme için Daha Uygundur

600 metre sınıfı ekipmanlara kıyasla WR750S, derin yeraltı suyu çalışma aralığını daha da genişletir. Maksimum sondaj derinliği 750 m, sondaj çapı 105–450 mm olup yeraltı suyunun daha derinde olduğu, sığ akiferlerin dengesiz olduğu veya daha fazla sondaj derinliği payı gereken projelerde kullanılabilir. Gerçekten derin su kaynağı geliştirmeye ihtiyaç duyan bölgeler için bu seviye daha yeterli çalışma alanı sağlar.

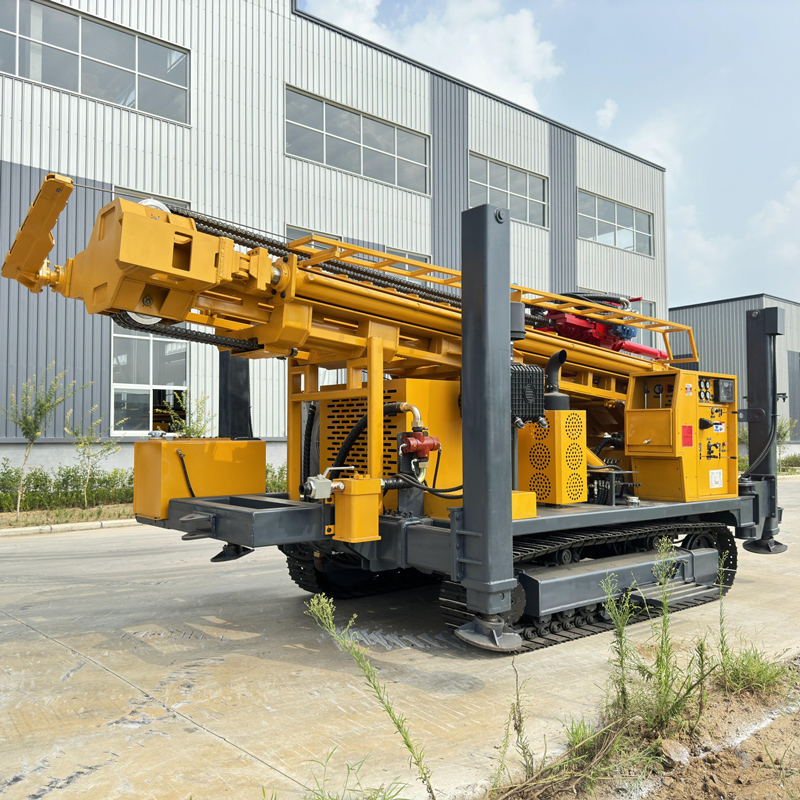

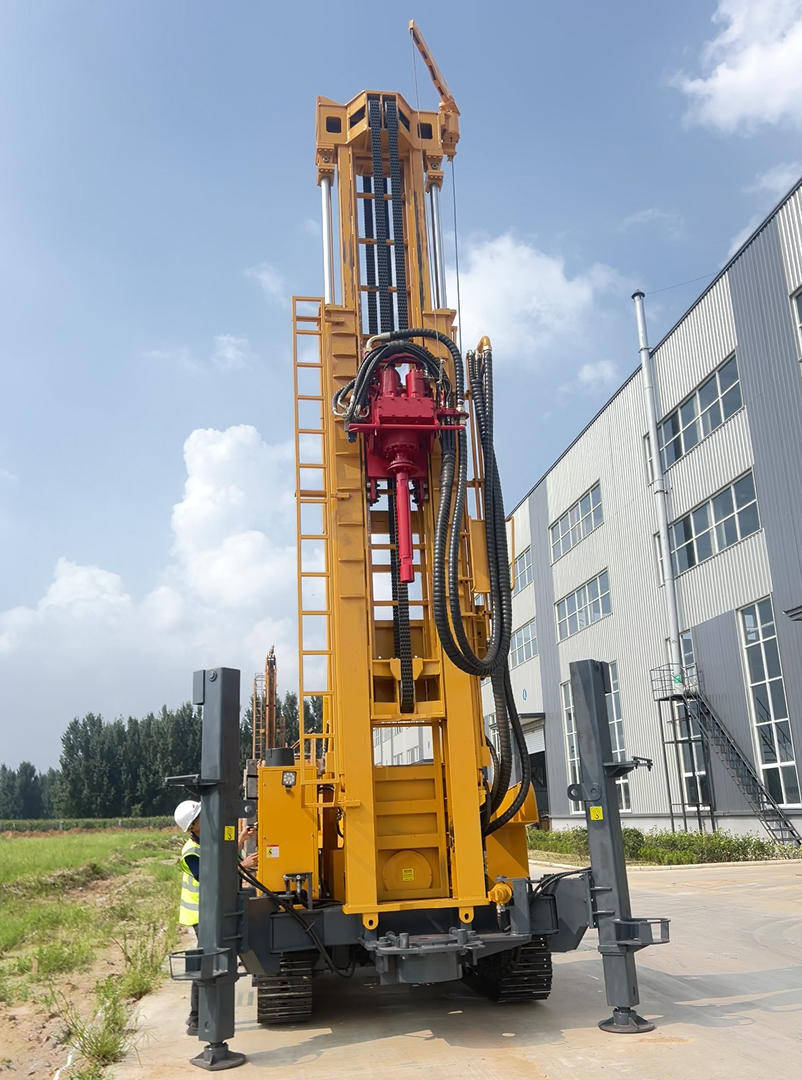

🪜 Teleskopik Kule, Derin Kuyu Verimliliği ile Taşıma Kolaylığını Bir Arada Sunar

Model adındaki S, teleskopik kuleyi temsil eder. Taşıma durumunda kule, makinenin taşıma profilini iyileştirerek şantiyeler arası geçiş zorluğunu azaltır; çalışma durumunda ise 6 m sondaj çubuğu ve 6 m muhafaza borusu ile doğrudan çalışmayı destekler. 750 metre sınıfı derin kuyularda çubuk ekleme sayısı çok fazla olacağından uzun sondaj çubukları yardımcı süreyi önemli ölçüde azaltabilir; bu nedenle teleskopik kule ve 6 m sondaj çubuğu kombinasyonu yüksek pratik değere sahiptir.

🔩 102 mm Sondaj Çubuğu, Yüksek Yüklü Derin Kuyu Koşulları için Daha Uygundur

Verilerde 102 mm sondaj çubuğu önerilmekte ve 6 m sondaj çubuğu uzunluğu desteklenmektedir. 750 metre sınıfı kuyu derinliklerinde sondaj çubukları yalnızca daha büyük kendi ağırlığını taşımakla kalmaz, aynı zamanda kuyu duvarı sürtünmesi, döner tork ve olası yerel sıkışmalarla da karşılaşır; bu nedenle sondaj çubuğu mukavemeti, diş durumu ve doğrusallığı çok önemlidir. İnşaat sürecinde sondaj çubuğu kontrol ve rotasyon sistemi oluşturulmalıdır.

💪 40 T Kaldırma Kapasitesi, Uzun Sondaj Dizisi ve Muhafaza Borusu İşleme için Daha Fazla Pay Sağlar

WR750S kaldırma kapasitesi 40 T, eksenel basınç 6 T'dir. Kuyu derinliği arttıkça tüm dizinin ağırlığı ve sürtünme belirgin şekilde artar; daha büyük kaldırma kapasitesi normal çubuk indirme-çıkarma, DTH çekici geri kazanımı ve kısmi muhafaza borusu işlemlerine yardımcı olur. Çubuk çekme direncinde anormallik olursa, maksimum kaldırma kapasitesini tek çözüm olarak görmek yerine önce kuyu temizliği, yavaş çekme ve kuyu içi durum değerlendirmesi ile çözülmelidir.

🔄 İki Yüksek Torklu Konfigürasyon, Farklı Proje Yükleri için Uygundur

Döner sistem 13000 / 6500 N·m veya 15000 / 7500 N·m konfigürasyonunda olabilir; maksimum dönüş hızı 95 / 190 r/min'dir. Daha büyük tork rezervi büyük çaplı, sert kaya ve yüksek sürtünmeli kuyu bölümleri için daha uygundur; daha yüksek hız ise direncin nispeten düşük olduğu sondaj aşamaları için uygundur. Nihai döner konfigürasyon kuyu çapı, sondaj ekipmanı ve ana kaya katmanlarına göre belirlenmelidir.

⚡ 176 kW Weichai Motoru, Yüksek Yüklü Sürekli Çalışma için Uygundur

WR750S, döner, ilerleme, palet yürüyüş, ayaklar ve yardımcı hidrolik sistemlere güç sağlayan 176 kW Weichai motoru ile donatılmıştır. 750 metre sınıfı derin kuyu projelerinde inşaat süresi uzun ve sert kaya oranı yüksek olduğunda güç rezervi ve soğutma kapasitesi gereksinimleri daha yüksektir; bu nedenle hava filtresi, radyatör, yakıt sistemi ve hidrolik yağ sıcaklığına özellikle dikkat edilmelidir.

🚀 31 m/dk Hızlı Kaldırma ve 65 m/dk Hızlı İlerleme

Hızlı kaldırma hızı 31 m/dk, hızlı ilerleme hızı 65 m/dk olup esas olarak sondaj çubuğu işlemleri, güç kafası geri dönüşü ve yardımcı hareketler için kullanılır. 750 metre sınıfı projelerde tek seferlik sondaj dışı süre uzun olmasa da kümülatif olarak iş programını önemli ölçüde etkiler; bu nedenle hızlı hareketler ile 6 m sondaj çubuğu kombinasyonu makinenin etkin çalışma süresini artırabilir.

🌾 Derin Tarımsal Sulama ve Büyük Çiftlik Su Kuyuları

Yeraltı suyunun derinde olduğu tarım arazileri, meyve bahçeleri ve büyük tarımsal projeler için 750 metre sınıfı sondaj makinesi daha fazla su bulma derinliği payı sağlayabilir. 6 m sondaj çubuğu çubuk ekleme sayısını azaltır ve birden fazla derin kuyunun sürekli açılması için uygundur. Gerçek kuyu çapı ve derinliği akifer, pompa debisi ve sulama ölçeğine göre tasarlanmalıdır.

🏠 Derin İçme Suyu Kuyuları ve Uzak Topluluk Su Temini

WR750S, yeraltı su seviyesinin daha derin olduğu kırsal alanlar, uzak topluluklar, okullar ve altyapı su temini projeleri için kullanılabilir. 750 metre tüm projelerin ulaşması gereken hedef derinlik değil, ekipmanın maksimum referans kapasitesidir. Resmi inşaattan önce bölgesel hidrojeolojik verilere göre daha makul hedef katman belirlenmelidir.

🏭 Endüstriyel Su ve Büyük Altyapı Projeleri

Fabrikalar, endüstriyel parklar, büyük inşaat kampları ve altyapı projeleri uzun vadeli istikrarlı yeraltı suyu kaynağına ihtiyaç duyabilir. WR750S, orta-derin üretim yardımcı su kuyuları, ekipman yıkama ve genel endüstriyel su temini kuyuları için kullanılabilir. Uzun vadeli pompalama projelerinde kuyu yapısı, filtre borusu tasarımı ve pompa tipi seçimi sondajın kendisi kadar önemlidir.

⛏️ Maden Sahası Su Temini ve Maden Kampı Su Kuyuları

Maden sahalarında genellikle sert kaya katmanları, pürüzlü arazi, dağınık kuyu konumları ve yetersiz su kaynağı gibi sorunlar bulunur. WR750S'nin paletli yapısı, 40 T kaldırma kapasitesi ve 176 kW gücü maden sahası derin su kuyusu inşaatı için daha uygundur; maden yaşam suyu, toz bastırma, ekipman yıkama ve yardımcı üretim suyu için kullanılabilir.

🌊 Maden Sahası ve Mühendislik Drenaj Sondajları

750 metre sınıfı derinlik, ekipmana kısmi büyük ölçekli drenaj sondajı kapasitesi de kazandırır. Maden sahası ve mühendislik drenaj projelerinde kuyu konumu, kuyu aralığı, çap ve pompa debisi hidrojeolojik verilere göre tasarlanmalıdır; sondaj makinesi delik açar ancak tam bir drenaj planının yerini alamaz.

💨 1,6–6 MPa Hava Basıncı Aralığı Daha Derin Sert Kaya Sondajı için Uygundur

Önerilen çalışma hava basıncı 1,6–6 MPa, hava tüketimi 16–75 m³/dk olup orta ve yüksek hava basınçlı DTH çekiçleriyle eşleştirilebilir. Derin kuyu, büyük çap ve yüksek rakım koşullarında kompresör debisinin yeterli olup olmaması özellikle önemlidir. Basınç gereksinimi karşılansa bile debi yetersizse yetersiz darbe ve talaş tahliyesi zorluğu görülebilir.

💎 Granit, Bazalt ve Kireçtaşı gibi Sert Kaya Koşulları

Nispeten sağlam sert kayaya girildiğinde orta ve yüksek hava basınçlı DTH çekiçleri ile sondaj yapılabilir. Sert kaya inşaatında DTH çekici yağlaması, matkap ucu aşınması ve kuyu dibi temizliğine dikkat edilmelidir. 750 metre sınıfı derin kuyularda talaş tahliyesi zayıf olursa tortu ve tekrar kırılma tork ve enerji tüketimini belirgin şekilde artırır; bu nedenle sürekli kuyu temizliği kritiktir.

🌦️ Ayrışmış Kaya ve Yumuşak-Sert Ardışık Formasyonlar

Ayrışmış kaya sondajı kolaydır ancak kuyu duvarı stabilitesi zayıftır; yumuşak-sert ardışık formasyonlar ise döner yük ve ilerleme direncinde sık değişimlere neden olur. İnşaat sırasında döner, ilerleme ve kuyu temizleme frekansı zamanında ayarlanmalı; gerekirse üst dengesiz kuyu bölümlerinde muhafaza borusu kullanılarak ileriki derin kuyu aşamalarındaki kuyu duvarı riski azaltılmalıdır.

🌧️ Toprak, Kil ve Kum-Çakıl Örtü Katmanlarında Çamur Sondajı Kullanılabilir

WR750S çamur döner sondajını destekler. Üst toprak, kil, kum ve kum-çakıl katmanlarında öncelikle duvar koruma ve talaş taşıma sorunları çözülmeli; çamur pompası ve muhafaza borusu ile stabil kuyu bölümü oluşturulup ardından kaya katmanına geçilerek DTH çekici sondajına geçilebilir. 750 metre derin kuyular için üst kuyu bölümünün stabilitesi özellikle önemlidir.

🧱 Kırık Zonlar, Çatlaklar ve Hava Kaçaklı Formasyonlar

Kırık zonlar taş düşmesi, daralma, hava kaçağı ve çubuk sıkışmasına neden olabilir. Bu tür kuyu bölümlerine girildiğinde ilerleme azaltılmalı, sürekli kuyu temizliği korunmalı ve duruma göre muhafaza borusu, köpük veya diğer yardımcı yöntemler kullanılmalıdır. Hava kaybı belirginse kompresör basıncını artırmak yerine büyük çatlak ve boşluk olup olmadığı değerlendirilmelidir.

💧 Akiferler ve Güçlü Su Girişi Bölümleri

Ana akifere girildiğinde yeraltı suyu kuyu içi talaş tahliyesini ve DTH çekici çalışma durumunu değiştirir. Ana su çıkış katmanlarının derinliği kaydedilmeli; su giriş debisine göre hava beslemesi, kuyu temizliği ve muhafaza borusu yöntemi ayarlanmalıdır. Kuyu tamamlama aşamasında akifer dağılımına göre filtre borusu ve su kesme bölümleri ayarlanmalıdır.

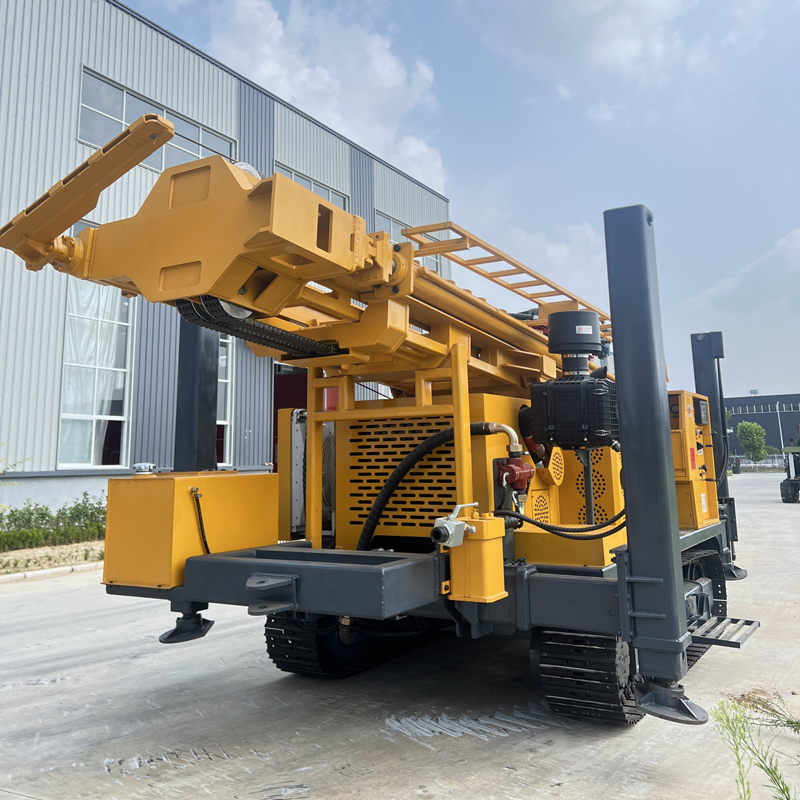

🚜 3 km/s Paletli Yürüyüş Maden Sahası ve Arazi Platformları için Uygundur

Yürüyüş hızı yaklaşık 3 km/s, maksimum tırmanma açısı referansı 21°'dir. Paletli şasi maden yolları, molozlu zemin ve genel düz olmayan araziler için uygundur. Makinenin toplam ağırlığı yaklaşık 14 T olduğundan geçiş öncesi yol ve platform taşıma kapasitesi doğrulanmalı; yumuşak zemin, şev ve kaygan alanlarda yürüyüş riski sıkı kontrol edilmelidir.

🦵 1,6 Metre Hidrolik Ayaklar Derin Kuyu Çalışma Stabilitesini Sağlar

Hidrolik ayak stroku 1,6 m olup ekipmanı dengelemek ve stabilize etmek için kullanılabilir. 750 metre sınıfı derin kuyu inşaatı uzun sürer ve kule uzun süre sondaj dizisi ile döner yükü taşır; bu nedenle ekipmanın yatay durumu ve ayak oturması kontrolü çok önemlidir. Yumuşak zeminlerde yeterli alana sahip takozlar kullanılmalıdır.

🧵 2,5 T Yardımcı Vinç Daha Ağır Sondaj Ekipmanı Taşıma için Uygundur

Yardımcı vinç kaldırma kapasitesi 2,5 T olup DTH çekici, sondaj çubuğu, muhafaza borusu aletleri ve saha aksesuarlarının taşınması için kullanılabilir. Derin kuyu projelerinde sondaj ekipmanı daha ağırdır; vincin makul kullanımı manuel taşımayı azaltabilir ancak nominal yük ve kaldırma güvenliği gereksinimlerine uyulmalıdır.

📦 14 T Makine Taşıma Önceden Planlama Gerektirir

Makinenin toplam ağırlığı yaklaşık 14 T, dış boyutları yaklaşık 6,64 × 2,25 × 2,67 m'dir. Projeler arası taşımada düz platform aracı taşıma kapasitesi, yol genişlik-yükseklik sınırları ve ekipman sabitleme noktaları doğrulanmalı; teleskopik kule güvenilir kilitli durumda olmalı, 6 m sondaj çubuğu ve muhafaza borusu ayrı sabitlenmelidir.

🧰 Çamur Pompası, Santrifüj Pompa, Jeneratör ve Köpük Pompası Opsiyonel

Farklı formasyon ve projeler için çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel olarak seçilebilir. Gevşek katmanı fazla olan projeler daha çok çamur sistemine, sert kaya derin kuyuları daha çok yüksek debili kompresör ve DTH çekiciye, ciddi hava kaçaklı formasyonlar ise köpük yardımına ihtiyaç duyabilir. Makul konfigürasyon tüm aksesuarları yığmaktan daha değerlidir.

⚠️ 750 Metre Derin Kuyu İnşaatı ve Bakım Uyarıları

Her gün işe başlamadan önce motor, hidrolik sistem, teleskopik kule, paletler, ayaklar, vinç, yüksek basınçlı hava hortumları ve sondaj çubukları kontrol edilmelidir; derin kuyu inşaatında hava basıncı, tork, talaş dönüşü, su dönüşü ve çubuk çekme direnci sürekli kaydedilmelidir; 6 m sondaj çubuğu ve muhafaza borusu kullanılırken kulenin tamamen açıldığı ve güvenilir şekilde kilitlendiği doğrulanmalı, anormal eğilim görüldüğünde zamanında durdurulup kontrol edilmelidir.

Gerçek jeolojik koşullar, kuyu içi ekipman, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonuçları saha koşullarına göre belirlenmelidir.
