CR1000I

⛏️ CR1000I 1000 Metre Tam Hidrolik Monoblok Karotlu Sondaj Makinesi

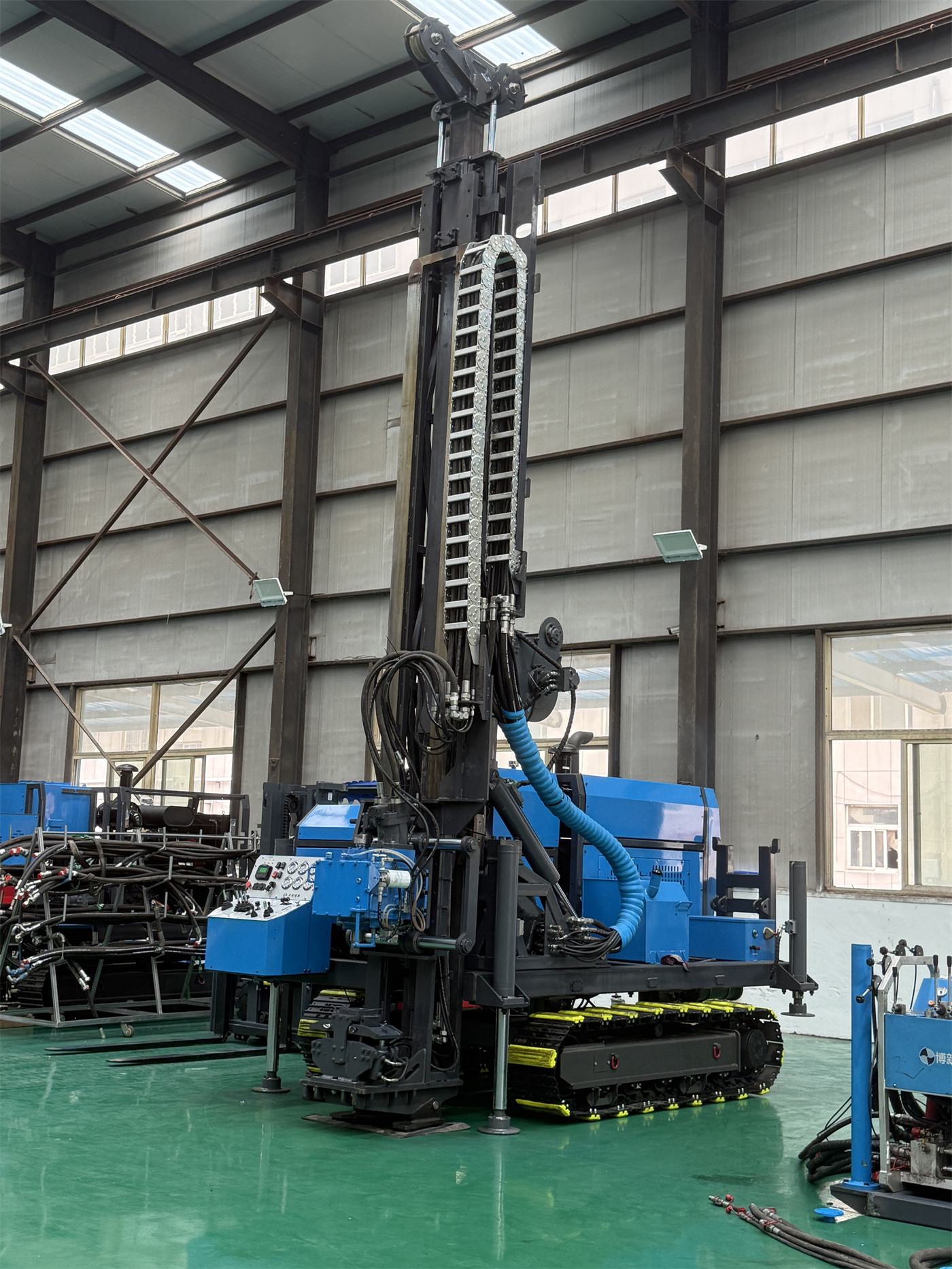

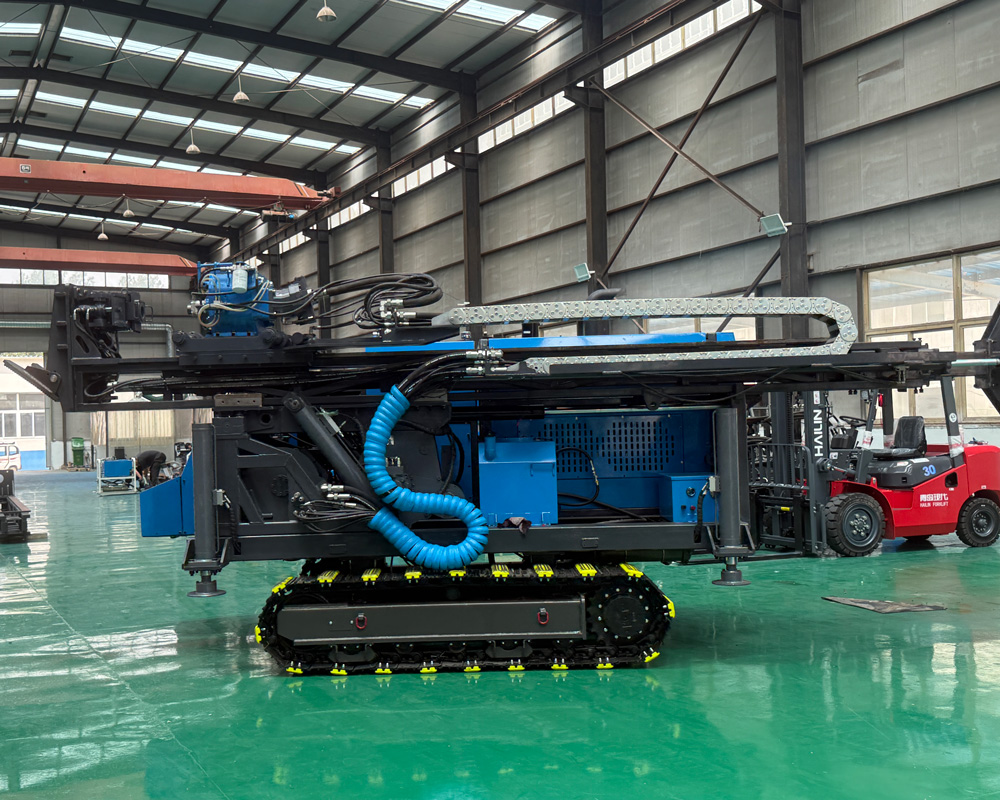

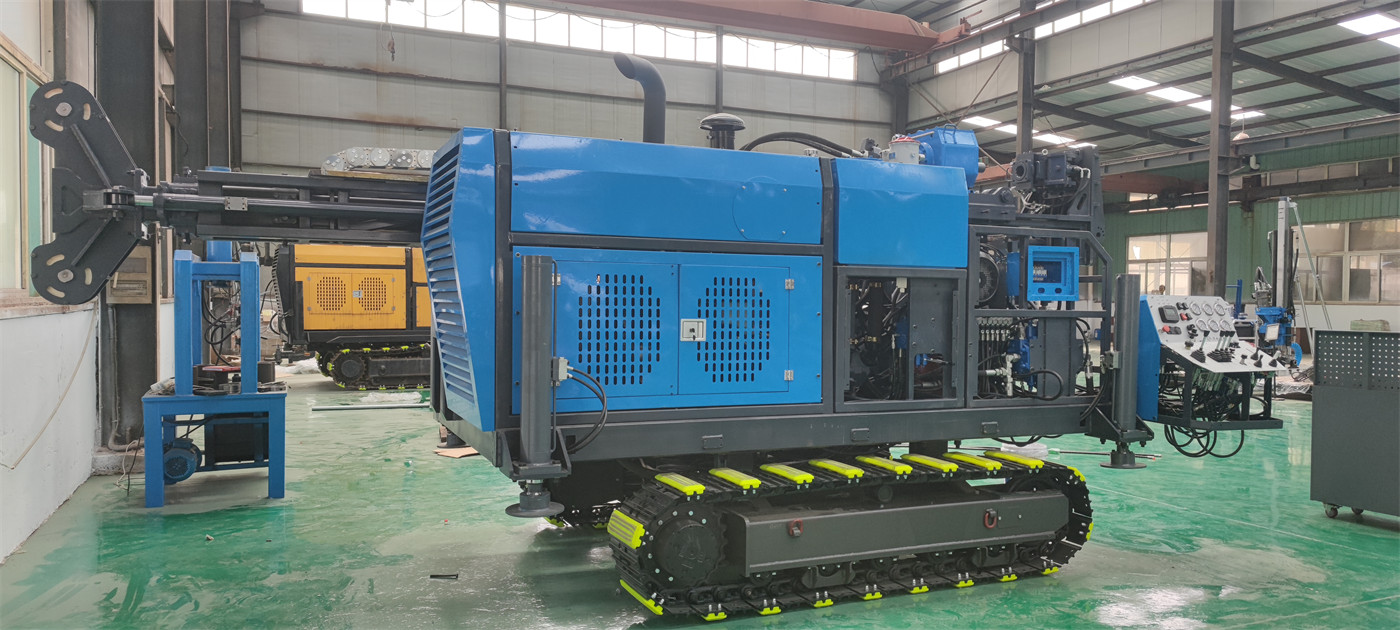

CR1000I, orta-derin maden arama görevleri için tasarlanmış monoblok paletli karotlu sondaj makinesidir. Makine; güç grubunu, hidrolik sistemi, güç kafasını, direği, vinci, tutucuyu ve çamur sirkülasyon sistemini aynı palet platformu üzerinde birleştirerek saha montaj ve modül bağlantı işlerini azaltır; bu da sık delik yeri değişimi, sürekli çalışma ve çok bölgeli ilerleme gerektiren arama projeleri için daha uygundur.

🎯 Orta-derin aşama için daha uygun: "anomali tespitinden cevher doğrulamaya"

Yüzey incelemesi, jeofizik/jeokimya anomali belirleme veya sığ sondaj doğrulaması tamamlanmış projelerde, cevher kütlesinin devamlılığını, kalınlık değişimlerini ve yapısal ilişkilerini doğrulamak için genellikle daha derin sondajlar gerekir. CR1000I'ın N boyutu referans delme derinliği 1000 m'ye ulaşır ve çoğu orta-derin kaynak doğrulama, cevher takibi ve yoğunlaştırma kontrol görevlerini kapsar; derinlik, manevra kabiliyeti ve operasyonel verimliliği bir arada sunar.

🥇 Altın Madeni Araması: Damar, Alterasyon Zonu ve Derin Mineralizasyon Takibi

Kuvars damarı tipi altın, yapısal alterasyon tipi altın ve örtülü cevher kütlesi aramalarında, 45°–90° aralığındaki delme açılarıyla eğik veya dike yakın delikler planlanabilir; böylece mineralize zonu daha uygun bir açıyla kesmek mümkün olur. Elde edilen karotlar; jeolojik loglama, yapısal analiz, numune alma ve mineralizasyon sürekliliği değerlendirmesi için kullanılabilir ve kaynak tahminine temel sağlar.

🟠 Bakır, Kurşun-Çinko ve Polimetalik Madenler: Çok Katmanlı Sürekli Karot İçin Uygun

Porfi̇ri̇ bakır, skarn yatakları, kurşun-çinko ve polimetalik cevher kütlelerinde delikler genellikle yan kayaç, alterasyon zonu, kırık zonu ve mineralize kesitlerden sürekli geçmelidir. CR1000I'ın tam hidrolik ilerleme ve ayarlanabilir devri, kayaç değişimlerine göre delme parametrelerinin ayarlanmasını kolaylaştırır; bu da delik içi takımların stabil çalışmasına ve farklı litolojik kesitlerde karot alımının kontrol edilebilirliğini artırır.

🔋 Lityum ve Pegmatit Araması: Kalınlık ve Uzanım Doğrulaması İçin Uygun

Spodümen pegmatit, nadir metal ve diğer damar tipi cevher kütlelerinin aranmasında, deliklerin odak noktası genellikle damar kalınlığını, eğim yönünü, eğim açısını ve derinlikteki devamlılığını doğrulamaktır. Bu model, farklı açılarda delikler planlanmasına olanak tanır ve N, H gibi boyutlardaki karot sistemleriyle sürekli karot alımı yapılabilir; böylece cevher kütlesi sınırları ve iç yapısı hakkında daha iyi değerlendirme yapılabilir.

🏔️ Dağlık, Maden Sahası ve Zorlu Arazilerde Paletli Manevra Kabiliyeti

Paletli şasi, iyi çekiş gücü ve zemin uyumluluğu sağlar; maden yolları, kırma taş zeminler, dağlık platformlar ve tamamen sertleştirilmemiş alanlarda daha kolay hareket eder. Delik noktalarının dağınık olduğu ve kısa mesafeli birden fazla taşıma gerektiren projelerde, monoblok yapı yardımcı kaldırma ve tekrarlanan montaj kaynaklı zaman kaybını azaltır.

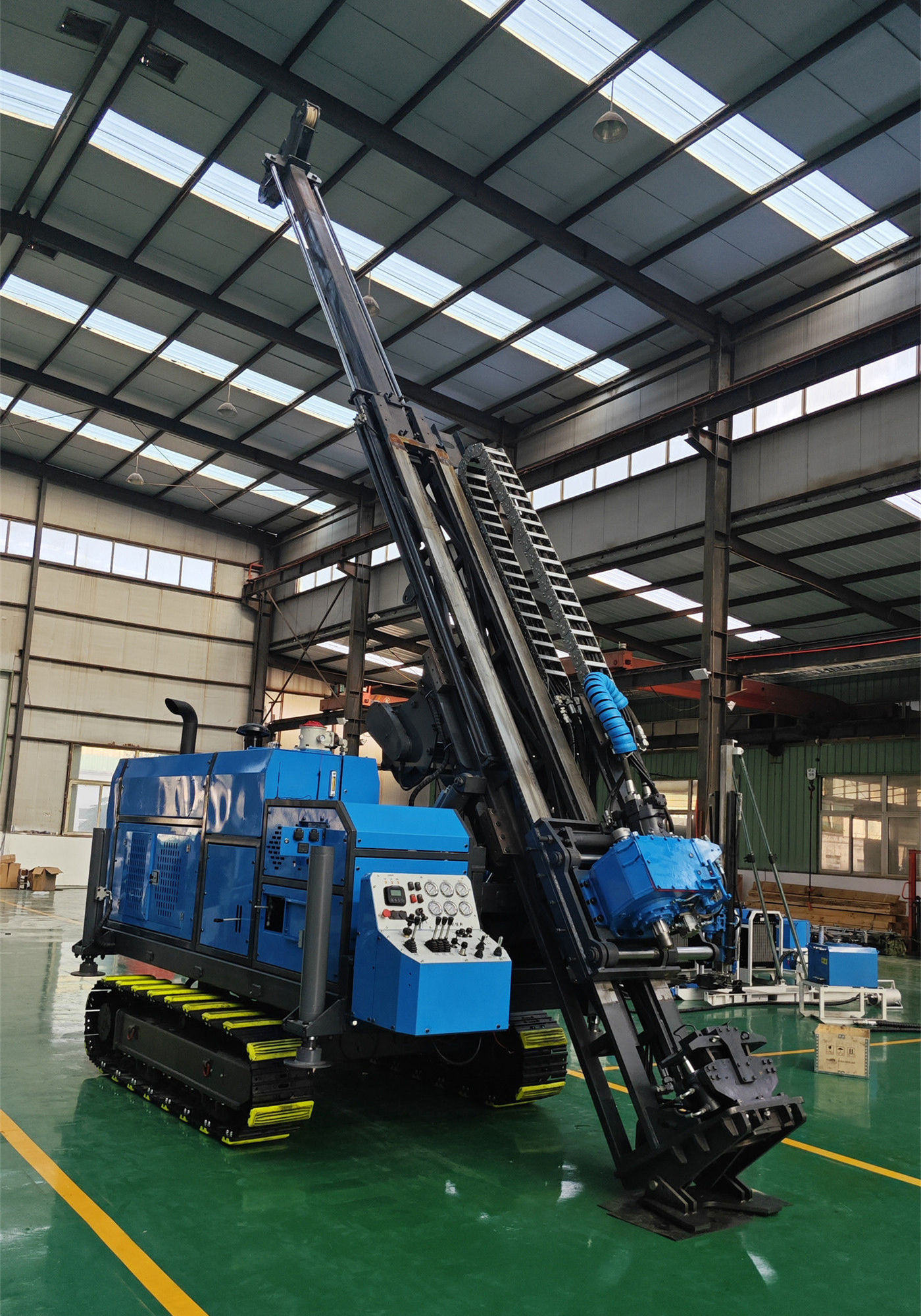

📐 45°–90° Delme Açısı Jeolojik Hedeflere Göre Delik Planlamayı Kolaylaştırır

Jeolojik aramada tüm delikler dikey açıyla yapılmaz. Eğimli cevher kütleleri, faylar, damarlar ve tabakalı mineralize zonlar için doğru eğik delik açısı, çoğu zaman sadece derinliği artırmaktan daha önemlidir. CR1000I, 45°–90° aralığında delme yapabilir; jeolojik kesit ve hedef kütle konumuna göre delik yönü ayarlanabilir, böylece deliğin hedef kütleyi kesme etkinliği artar.

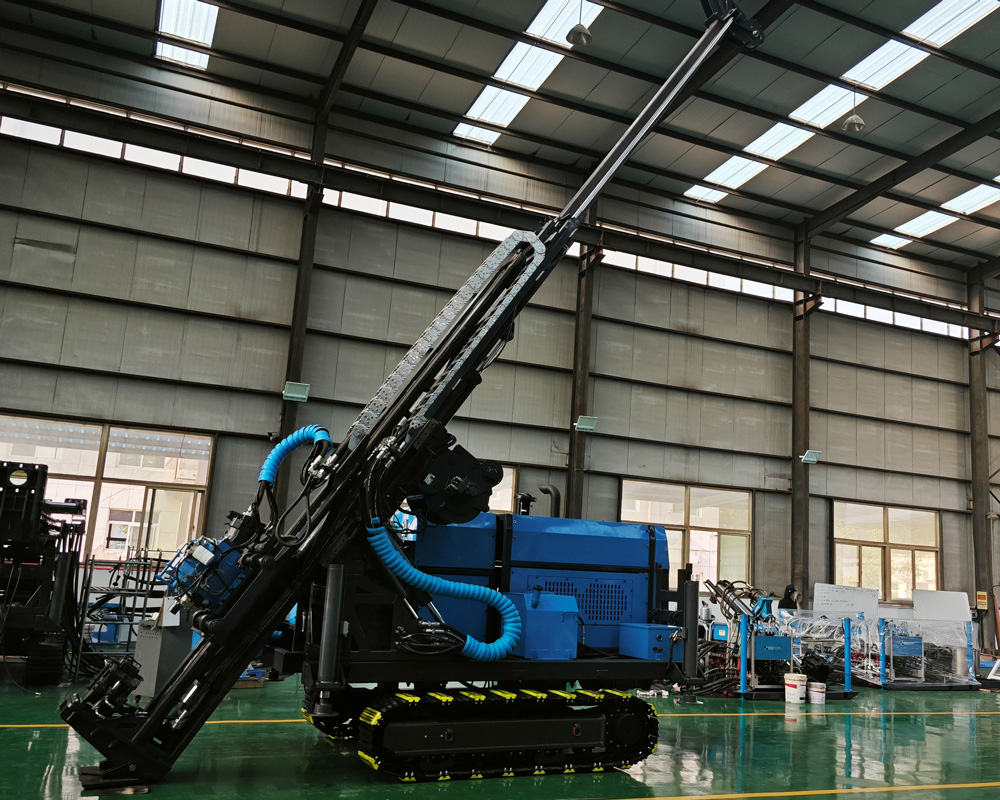

⚙️ 1200 N·m Güç Kafası Tork ve Devri Dengeler

Güç kafası dişli tahrikli olup maksimum tork 1200 N·m, maksimum devir 1350 rpm'dir ve hidrolik yan kaydırma özelliğine sahiptir. Orta-derin elmas karotlu sondajda bu konfigürasyon, yüksek devir ihtiyacını karşılarken delik içi direnç değişimlerine karşı tork rezervi sağlar. Güç kafası yana kaydırıldığında delik ağzı işlemleri, sondaj çubuğu elleçleme ve bakım için daha doğrudan bir çalışma alanı oluşur.

🧲 185 kN Kaldırma Kuvveti Derin Delik İşlemleri İçin Pay Sağlar

Derinlik arttıkça sondaj dizisi ağırlığı, delik cidarı sürtünmesi ve karmaşık formasyonlardan kaynaklanan sıkışma riski artar. CR1000I, 63 kN ilerleme kuvveti ve 185 kN kaldırma kuvveti sunar; normal delme dışında derin deliklerde çubuk çekme, delik içi dirençlerin giderilmesi ve takım geri kazanımı için yeterli kapasite rezervi sağlar.

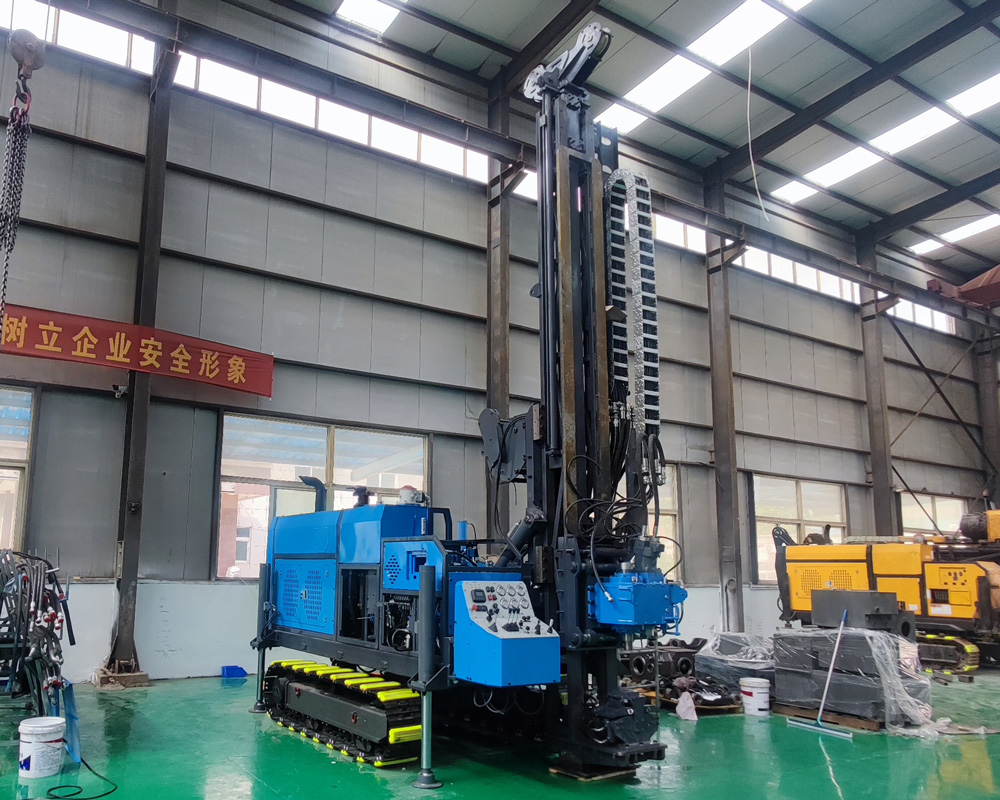

🧵 1000 m Vinci Orta-Derin Tel Karot Alma İşlemleri İçin Uygundur

Vinç sistemi 6 mm çelik halat kullanır, halat kapasitesi 1000 m ve kaldırma hızı 98 m/dk'dır. Tel karot alma yöntemiyle birlikte, her karot alımında tüm diziyi çekme ihtiyacını azaltır; sürekli karot alımı, derin jeolojik kayıt ve tek delikte yüksek verimlilik gerektiren projeler için uygundur.

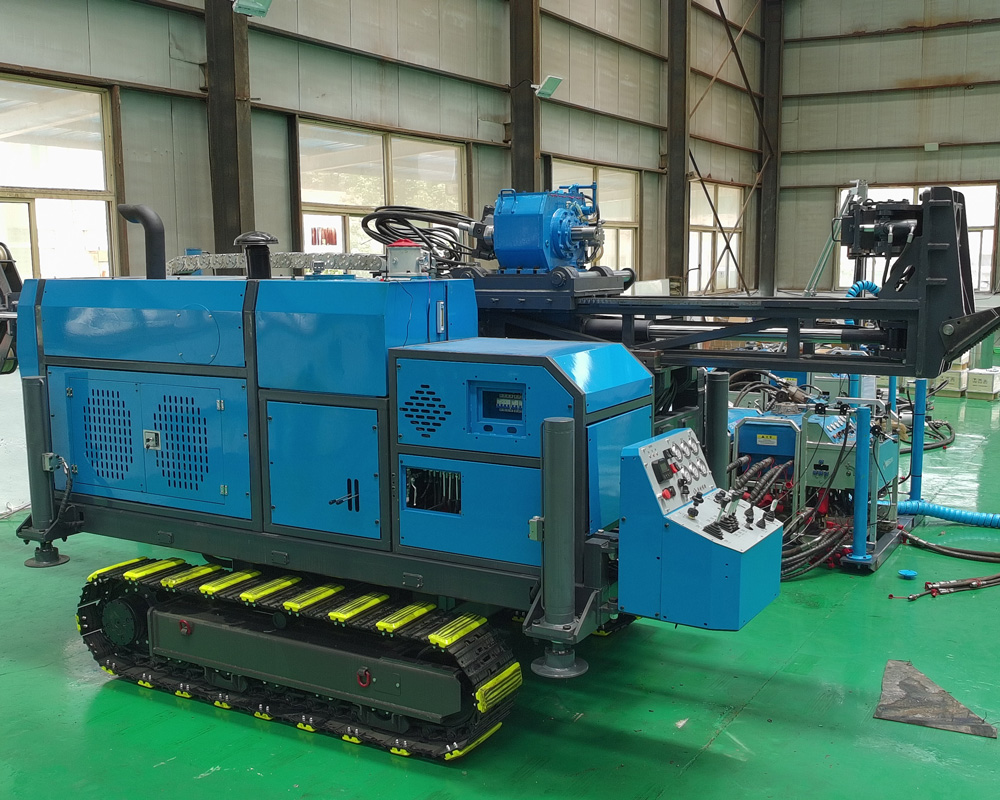

💧 Çamur Sistemi ve Delik Cidarı Stabilitesi

150 L/dk ve 7 MPa kapasiteli çamur sistemi; matkap ucu soğutma, kesintilerin taşınması, delik cidarının stabilize edilmesi ve karmaşık formasyonlarda sirkülasyon koşullarının iyileştirilmesi için kullanılır. Güçlü ayrışmış, kırıklı, kaçaklı veya yerel akiferli bölgelerde, formasyon koşullarına göre çamur özellikleri, sirkülasyon miktarı ve cidar koruma önlemleri ayarlanmalıdır; sabit tek bir parametre kullanılmamalıdır.

🛢️ 250 L/dk Ana Pompa Debisi Sürekli Hidrolik Çalışmayı Destekler

Ana pompa debisi 250 L/dk, basıncı 25 MPa; yardımcı pompa debisi 80 L/dk'dır ve hava soğutmalı ile su soğutmalı kombinasyon kullanılır. Uzun süreli sondaj görevlerinde, hidrolik sistemin sıcaklık kontrolü, filtre durumu ve yağ temizliği; güç kafası, aktüatörler ve kontrol valflerinin stabilitesini doğrudan etkiler. Bu nedenle saha bakımında hidrolik yağ kirliliği ve soğutma koşullarına öncelik verilmelidir.

🚧 Tipik Kullanım Senaryoları

CR1000I; altın, bakır, lityum, kurşun-çinko, polimetalik, demir ve diğer maden aramalarında; ayrıca bölgesel jeolojik etüt, derin yapı doğrulama, maden sahası yoğunlaştırma sondajı, kaynak yükseltme, maden sahası genişletme ve rezerv artırma ile sürekli karot verisi gerektiren mühendislik jeolojisi araştırmalarında kullanılabilir.

🪨 Farklı Formasyonlarda Çalışma Yaklaşımı

Sağlam sert kayaçlarda matkap ucu tipi, devir ve delme basıncına odaklanılmalıdır; güçlü ayrışmış ve gevşek örtü tabakalarında delik cidarı stabilitesi ve muhafaza borusu ilerletilmesi önemlidir; fay kırık zonlarında devir süresi kısaltılmalı ve mekanik darbe azaltılmalıdır; belirgin kaçak, çatlak suyu veya akifer ile karşılaşıldığında yıkama sıvısı sistemi ve cidar koruma planı derhal ayarlanmalıdır.

⚠️ Kullanım ve Seçim Notları

Ekipman sahaya getirilmeden önce yol genişliği, eğim, zemin taşıma kapasitesi ve delik platformu boyutları doğrulanmalıdır; resmi çalışma öncesinde hedef delik derinliği, delik çapı, delme açısı ve formasyon koşullarına göre sondaj çubuğu, karot tüpü, matkap ucu ve çamur sistemi konfigürasyonu doğrulanmalıdır; derin delik çalışmalarında çelik halat, tutucu, güç kafası, hidrolik filtreler ve yüksek basınçlı hatlar sürekli kontrol edilmelidir.

Gerçek jeolojik koşullar, delik içi takımlar, delme açısı ve operasyon yöntemleri farklılık gösterebileceğinden, nihai delme verimliliği, derinlik ve karot alım sonuçları saha koşullarına göre belirlenmelidir.

📊 Ana Teknik Parametreler
