CR1200I

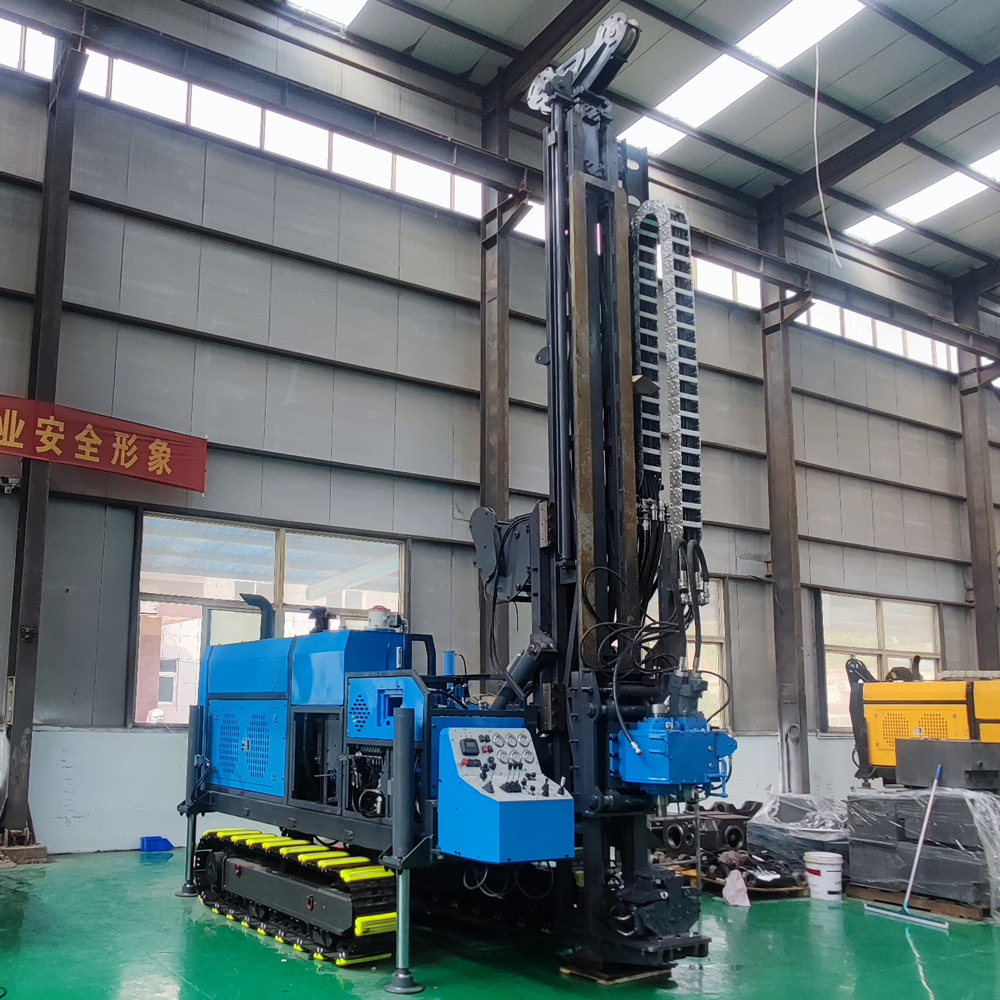

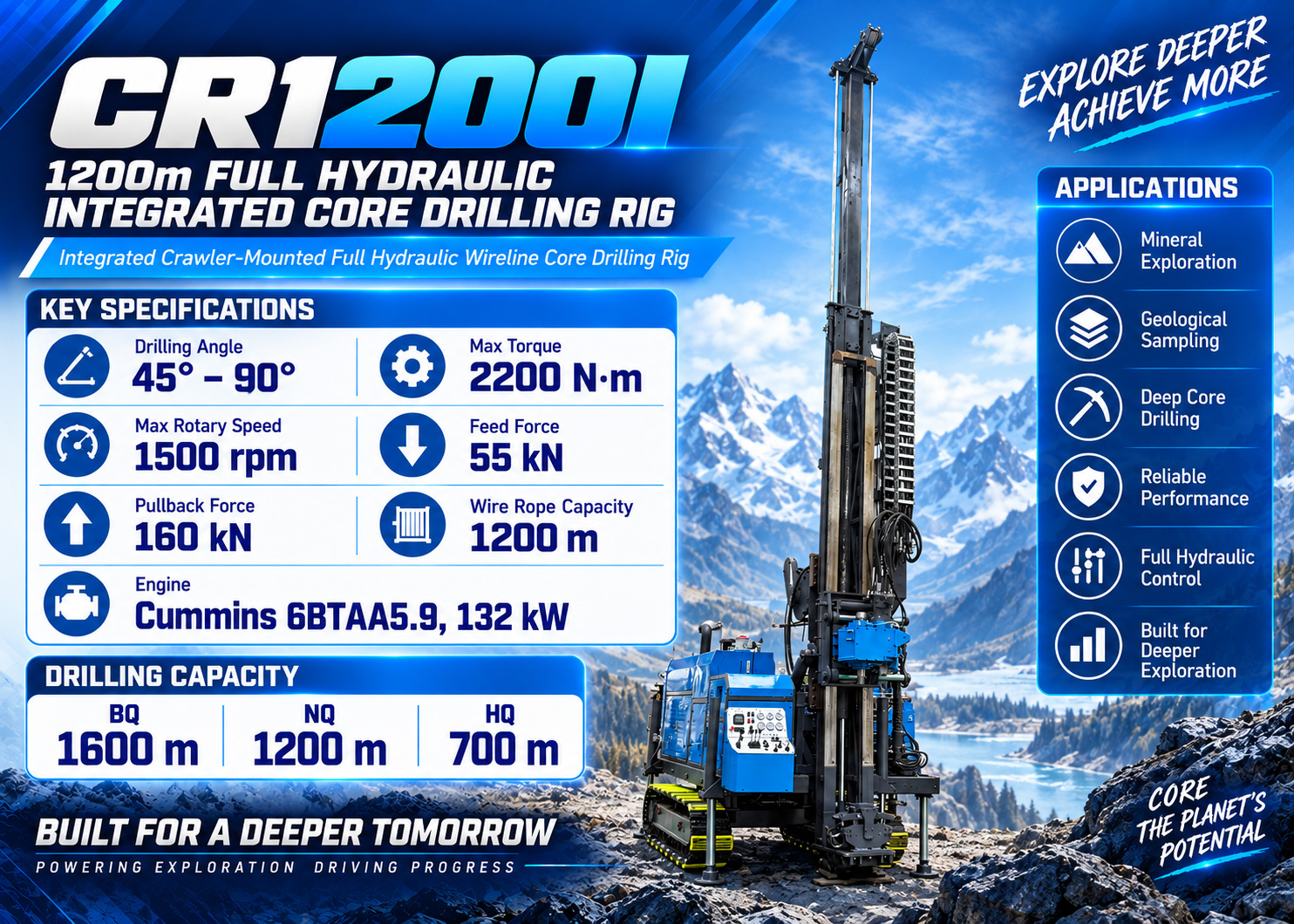

⛏️ CR1200I 1200 Metre Tam Hidrolik Entegre Karotlu Sondaj Makinesi

CR1200I, derin kaynak doğrulama ve maden rezerv artırma aşamalarında kullanılmak üzere tasarlanmıştır. Geleneksel orta derinlikteki makinelere kıyasla güç kafası torku, hidrolik akış, tutucu açıklığı ve tel karot sistemi açısından daha yüksek performans sunar; belirli jeolojik verilere sahip olan ve derinlere veya cevher kütlesi dışına doğru izleme yapması gereken arama projeleri için uygundur.

🧭 "Cevher Bulma" Aşamasından "Cevher Kontrolü" Aşamasına Geçişte Derin Kuyu Ekipmanı

Cevher kütlesi ilk keşfedildiğinde, sonraki çalışmalar genellikle mineralizasyonun var olup olmadığından, cevher kütlesinin ne kadar derine uzandığına, sınırlarının nerede olduğuna, sürekliliğine ve derin kesimlerde tenörün nasıl değiştiğine odaklanır. CR1200I'nin N boyutu referans sondaj derinliği 1200 m, B boyutu referans sondaj derinliği ise 1600 m'dir; bu da onu derin cevher kütlesi kontrol kuyuları, ek arama kuyuları ve kaynak yükseltme sondajları için daha uygun hale getirir.

🥇 Derin Altın Madenleri: Cevher Kütlesi Devamı ve Yapısal Kontrol Çalışmaları İçin Uygun

Derin altın madeni projelerinde mineralizasyon genellikle faylar, makaslama zonları, kuvars damarları ve alterasyon zonlarıyla ilişkilidir. Farklı açılarda açılan kuyularla hedef yapıları keserek sürekli karot örnekleri elde edilebilir; mineralize zon kalınlığı, yan kayaç değişimi, yapısal üst üste binme ilişkileri ve derin devamlılık özellikleri analiz edilebilir; bu da derin geliştirme ve kaynak değerlendirmesi için daha doğrudan jeolojik kanıt sağlar.

🟠 Bakır Madenleri ve Porfiri Sistemler: Kalın Örtü Tabakası ve Çok Evreli Alterasyonu Geçmek İçin Uygun

Büyük bakır madenleri ve porfiri yatakları genellikle kalın örtü tabakası, karmaşık alterasyon zonlanması ve büyük ölçekli mineralize kütleler ile karakterize edilir. CR1200I'nin yüksek devirli güç kafası ve 2200 N·m maksimum torku, farklı kayaç türleri arasında sondaj koşullarını ayarlamayı sağlar; sert kayaç ve yerel kırıklı zonların gereksinimlerini karşılar.

🧱 Derin Fay ve Kırıklı Zonlarla Başa Çıkma Kapasitesi

Derin kuyularda fay çamuru, breş, kırıklı kayaç zonları ve çatlak yoğun bölgeler genellikle saf sert kayaçtan daha zordur. Bu durumda tek seferde ilerleme uzunluğu azaltılmalı, pompa basıncı ve dönüş suyu değişimleri gözlemlenmeli; kuyu duvarı stabilitesine göre sondaj çamuru, muhafaza borusu ve sondaj parametreleri ayarlanmalıdır. 160 kN kaldırma kuvveti, karmaşık kuyu bölümlerinde tüp çıkarma ve alet kurtarma için yeterli marj sağlar.

📐 45°–90° Aralığı Çok Yönlü Kuyu Açmaya Uygundur

Eğimli cevher kütleleri, tabakalı cevher kütleleri ve yapısal kontrollü cevher sistemleri için eğik kuyular hedef zonları daha etkili bir şekilde kesebilir. Bu makine 45°–90° arası kuyu açısını destekler; jeolojik kesit, bilinen cevher kütlesi duruşu ve arama hatlarına göre ayarlanabilir; yalnızca dikey kuyu moduyla sınırlı değildir.

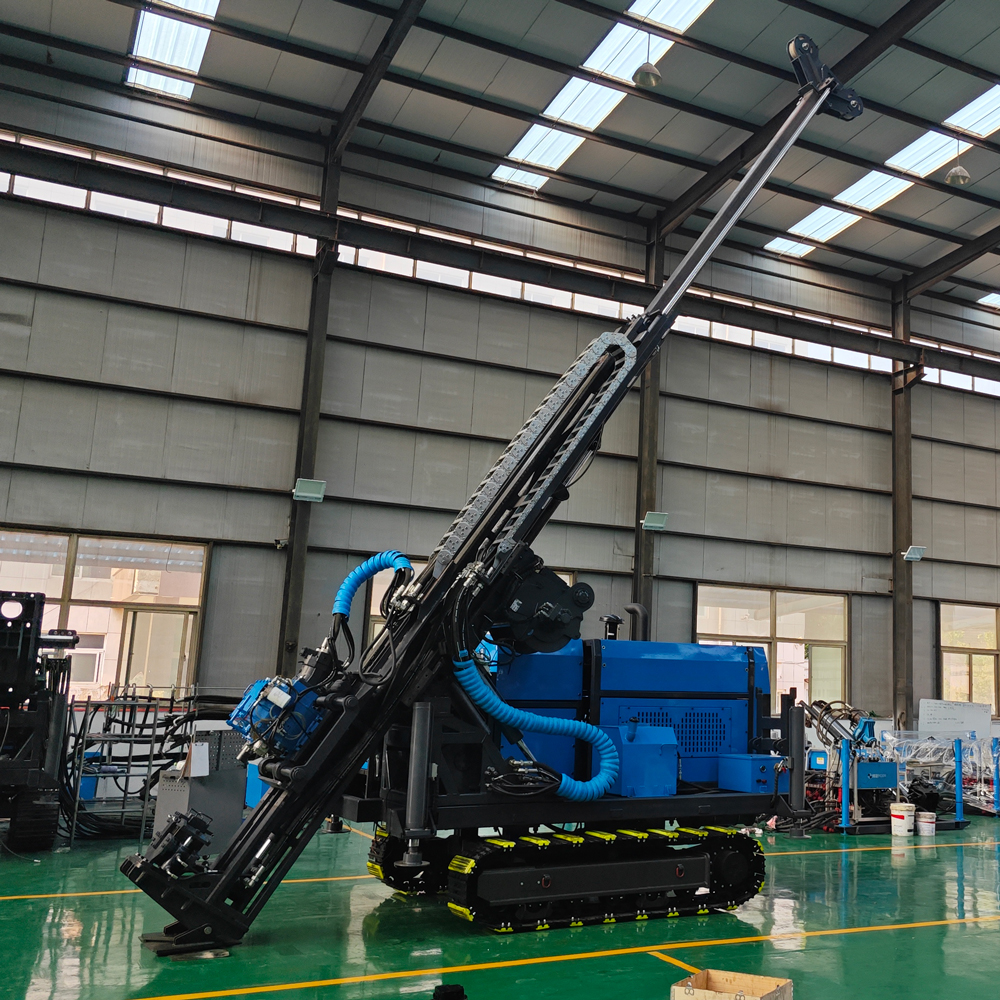

🔄 1500 rpm Yüksek Devir ve Çok Kademeli Dişli Değişimi

Güç kafası dişli tahrik kullanır; maksimum devir 1500 rpm, maksimum tork 2200 N·m'dir ve 1:2.2 / 1:3.3 dişli değişimi sunar. Farklı devir ve tork kombinasyonlarıyla farklı karot boyutları ve kayaç sertlikleri daha esnek bir şekilde eşleştirilebilir; özellikle derin kuyularda farklı kayaç katmanlarının ardışık olarak bulunduğu durumlar için uygundur.

🧲 150 mm Tutucu Açıklığı ile Artırılmış Tüp Uyumluluğu

Tutucu açıklığı 150 mm çapındadır; NQ, HQ, PQ, NTW, HTW gibi yaygın sondaj tüpü sistemleriyle uyumludur ve hidrolik sıkma ile kendinden kilitlenen kama tipi emniyet yapısına sahiptir. Geniş açıklık, farklı çaplardaki sondaj tüpleri, muhafaza boruları ve kuyu ağzı işlemleri için daha fazla yapılandırma esnekliği sağlar.

🧵 1200 m Halat Kapasitesi ve 116 m/dk Kaldırma Hızı

Tel halat vincinin halat kapasitesi 1200 m, kaldırma hızı 116 m/dk'dır; derin kuyu bölümlerinde iç tüpün sık sık çıkarılması için uygundur. Kuyu derinliği arttıkça tel karot alma süresinin oranı belirgin şekilde artar; bu nedenle vinç hızı ve halat kapasitesi, derin kuyularda tek seferin yardımcı süresini doğrudan etkiler.

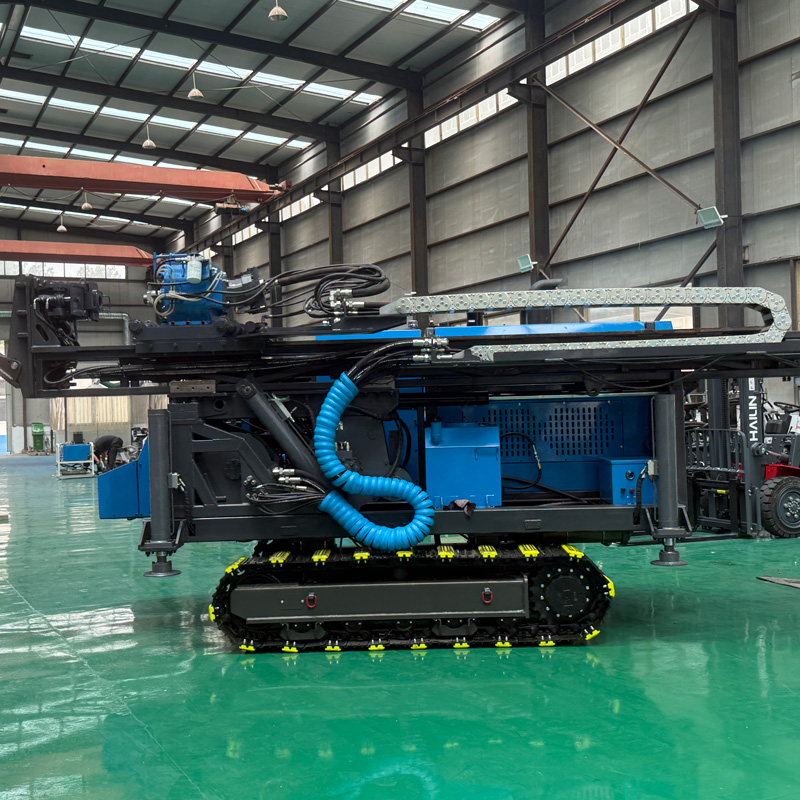

🛢️ 300 L/dk Ana Pompa ve 28 MPa Basınç

Hidrolik sistem ana pompa debisi 300 L/dk, basıncı 28 MPa; yardımcı pompa debisi 120 L/dk, basıncı 21 MPa'dır ve hava soğutmalı ile su soğutmalı konfigürasyona sahiptir. Uzun süreli derin kuyu çalışmalarında hidrolik sistemin yüksek debisi yalnızca "daha hızlı" olmak için değil, aynı zamanda birden fazla aktüatörün yüksek yük koşullarında stabil tepki vermesini sağlamak için önemlidir.

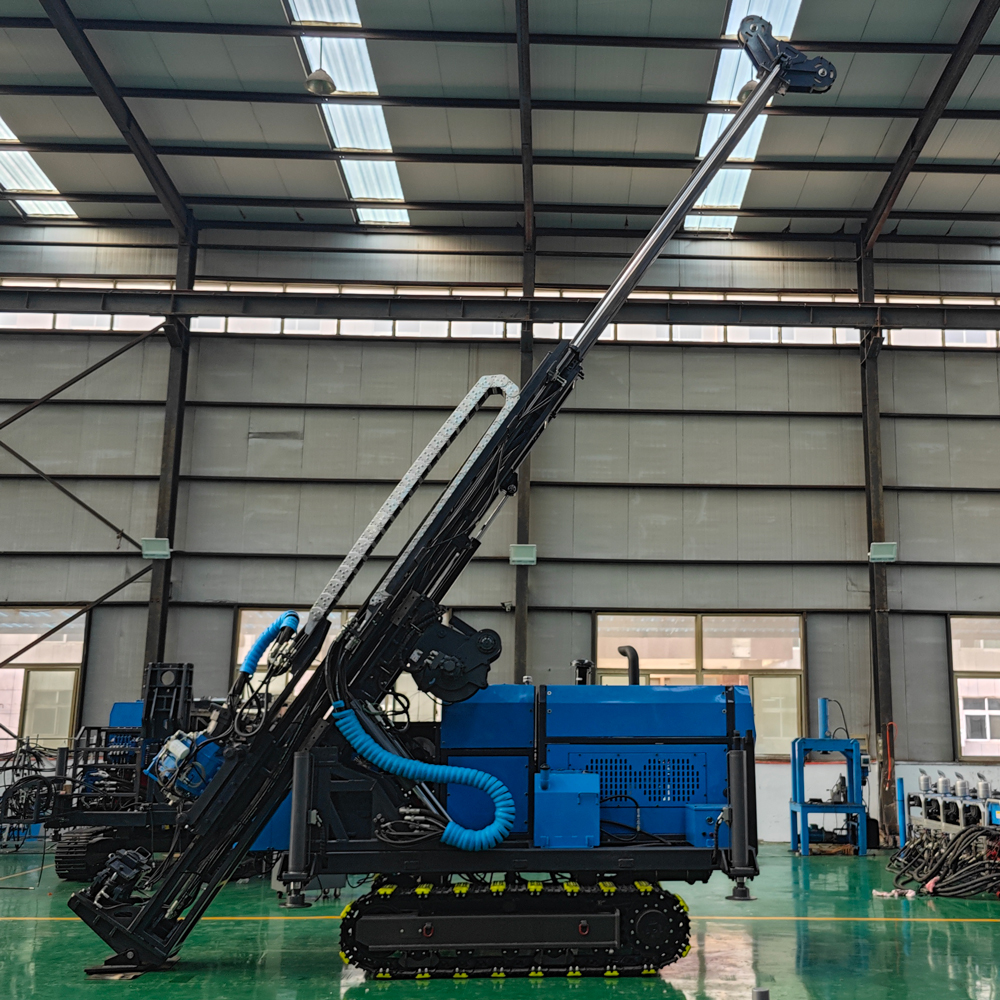

💧 150 L/dk Çamur Sistemi Derin Kuyu Sirkülasyonu İçin Hizmet Verir

Çamur sistemi debisi 150 L/dk, basıncı 7 MPa'dır; kayaç tozlarının taşınması, matkap ucu soğutması ve kuyu duvarı stabilizasyonu için kullanılır. Derin kuyularda çatlak gelişimi, düzensiz dönüş suyu ve yerel kaçaklar karşısında, kuyu içi koşullara göre çamur viskozitesi, filtrasyon kaybı ve sirkülasyon parametreleri zamanında ayarlanmalı; gerektiğinde kaçak önleme veya kademeli duvar koruma önlemleri alınmalıdır.

⛏️ Maden Sınır Genişletme, Rezerv Artırma ve Kaynak Yükseltme

CR1200I, detaylı arama, arama veya maden üretim aşamasına geçmiş projeler için uygundur; cevher kütlesi dışında yoğunlaştırma, derin sınır kontrolü, cevher direği doğrulama, üretim alanı altı arama ve kaynak kategorisi yükseltme için kullanılır. Sürekli karot verileri, kuyu logu, kimyasal analiz ve üç boyutlu jeolojik modelle birleştirilerek derin kaynak değerlendirmesinin güvenilirliği artırılabilir.

🌍 Uygun Maden Türleri ve Proje Tipleri

Altın, bakır, kurşun-çinko, nikel, lityum, demir ve polimetalik maden aramalarında kullanılabilir; ayrıca büyük ölçekli mühendislik jeolojisi araştırmaları, derin yapısal çalışmalar ve sürekli karot bilgisi gerektiren yer bilimleri projelerinde de kullanılabilir. Farklı maden türleri için makine gövde parametreleri aynıdır; ancak sondaj tüpleri, matkap uçları, çamur ve kuyu ağzı işlemleri jeolojik koşullara göre ayrı ayrı yapılandırılmalıdır.

🏔️ Entegre Paletli Yapı Derin Projelerde Yer Değiştirme Karmaşıklığını Azaltır

Derin sondaj genellikle uzun sürer ve çok sayıda yardımcı ekipman gerektirir; bu nedenle her kuyu yeri değişikliği yüksek organizasyon maliyeti doğurur. Entegre paletli platform, güç ünitesi, hidrolik modül ve direk sistemi arasındaki tekrarlayan sökme-takma işlemlerini azaltır; maden sahası platformları arasında kısa mesafeli taşımalarda daha pratiktir ve sürekli kuyu açılan arama alanları için uygundur.

⚠️ Derin Kuyu Sondajında Dikkat Edilecekler

1000 m'nin üzerindeki kuyu bölümlerine girildiğinde, kuyu sapması kontrolü, sondaj tüpü aşınması, tel halat durumu, çamur performansı ve kuyu içi direnç değişimlerine daha fazla dikkat edilmelidir; dönüş suyu azalması, anormal tork, kaldırma direncinde artış veya dönüş suyunda kum değişimi görülürse, kaçak, göçük, daralma veya sıkışma riski olup olmadığı derhal değerlendirilmeli ve körlemesine basınçla ilerlemekten kaçınılmalıdır.

Gerçek jeolojik koşullar, kuyu içi aletler, kuyu açısı ve operasyon yöntemleri farklılık gösterdiğinden, nihai sondaj verimliliği, derinlik ve karot kurtarma oranı saha koşullarına göre belirlenmelidir.
