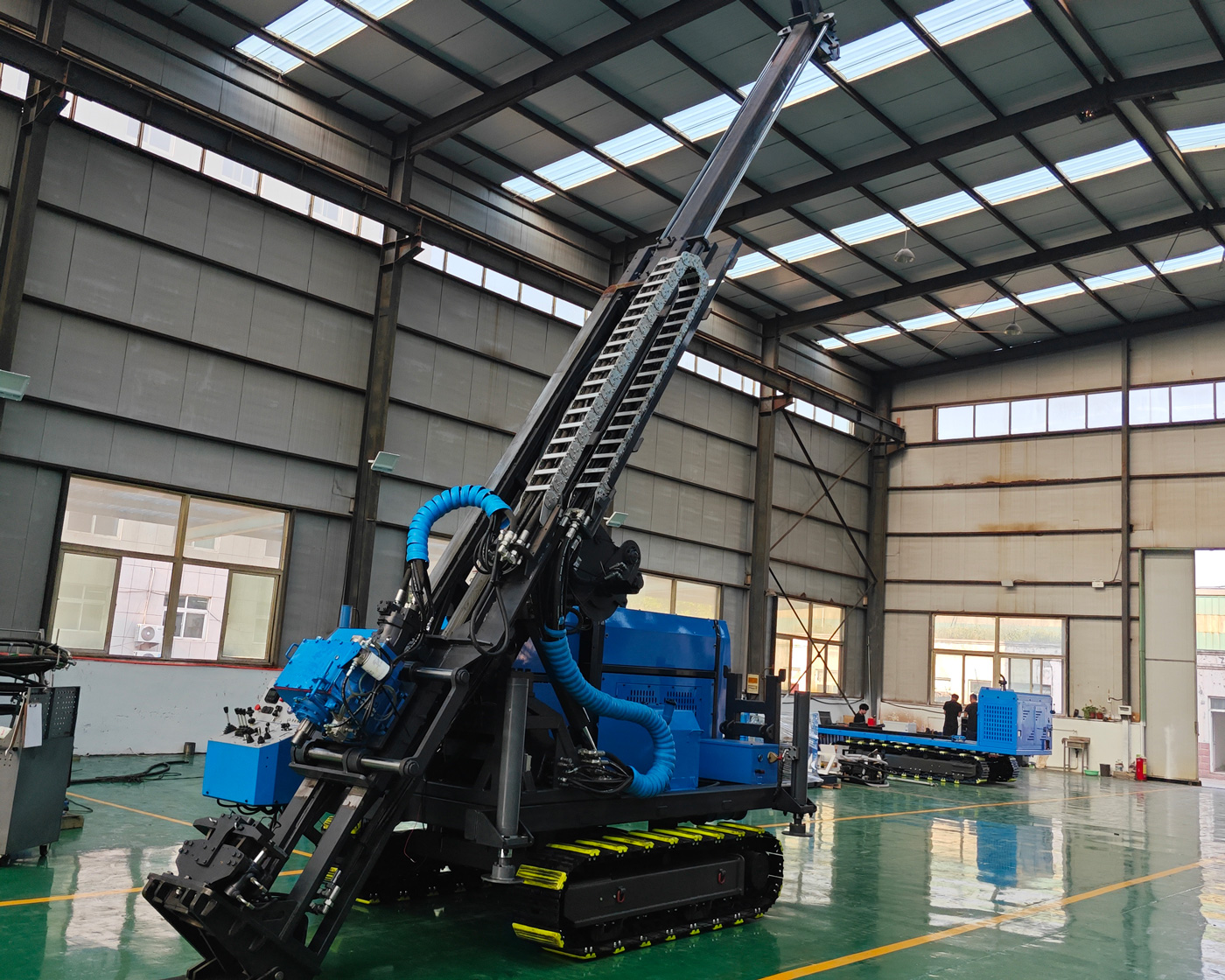

⛏️ CR1600I Derin Delik Tam Hidrolik Entegre Karotlu Sondaj Makinesi

CR1600I, daha yüksek yük kapasitesi ve daha uzun süreli derin karotlu sondaj görevleri için tasarlanmıştır. Sadece delme derinliğini artırmakla kalmaz, aynı zamanda güç kafası torku, hidrolik sistem debisi, halat kapasitesi, çamur sirkülasyon kapasitesi ve makine güç rezervini de eş zamanlı olarak yükseltir. Büyük ölçekli maden arama projeleri, derin stratejik kaynak araştırmaları ve uzun süreli sürekli karot alma gerektiren yüksek yoğunluklu saha çalışmaları için uygundur.

🌐 Derin Kaynak Arama İçin, Sığ ve Orta Derinlikteki Delgiler İçin Değil

Sığ kaynaklar keşfedilip geliştirildikçe, arama faaliyetleri genellikle cevher kütlesinin derinliklerine, çevresine ve örtü tabakasının altındaki gizli hedeflere yönelir. CR1600I'nin B spesifikasyonu referans delme derinliği 2000 m, N spesifikasyonu 1500 m ve H spesifikasyonu 850 m'dir. Bu nedenle derin doğrulama delgileri, ultra derin kontrol delgileri ve büyük maden sahalarında sürekli kaynak ikamesi görevleri için daha uygundur.

🥇 Derin Altın Madeni ve Gizli Cevher Kütlesi Arama

Derin altın madenleri, gizli cevher kütleleri ve yapısal kontrollü cevherleşme projelerinde, delgiler genellikle kalın örtü tabakalarını, kırık zonlarını, yan kayaç alterasyon bölgelerini ve çok evreli damarları kesmek zorundadır. Derin karotlar, sürekli stratigrafi, yapı ve mineralizasyon bilgisi sağlayarak mineralizasyonun derinliğe doğru devam edip etmediğini, farklı yapıların bağlantılı olup olmadığını ve yüksek tenörlü zonların sürekliliğini belirlemeye yardımcı olur.

🟠 Büyük Bakır Madenleri ve Porfiri Tipi Yataklar

Porfiri bakır, bakır-altın ve büyük polimetalik sistemler genellikle büyük boyutlu, derin gömülü ve karmaşık alterasyon zonlarına sahiptir; bu da sondaj makinesinin sürekli çalışma kapasitesine daha yüksek talepler getirir. CR1600I'nin 4800 N·m maksimum torku ve 1500 rpm maksimum devri, farklı delme aşamaları için daha geniş bir çalışma aralığı sunar; sert kayaç, kırık zonlar ve farklı delik çapları arasında parametre ayarlamayı kolaylaştırır.

🔋 Lityum, Nikel ve Stratejik Minerallerin Derin Araştırması

Spodümen pegmatitleri, nikel cevherleri, nadir metaller ve stratejik mineraller için derin deliklerin değeri yalnızca "daha derine inmek" değil, aynı zamanda tam karot elde ederek litolojik karşılaştırma, yapısal ayırt etme ve derin sınır modellemesi yapmaktır. CR1600I, geniş alanlı projelerde derin doğrulama delgileri ve önemli anomali bölgelerinde kontrol delgileri için uygundur.

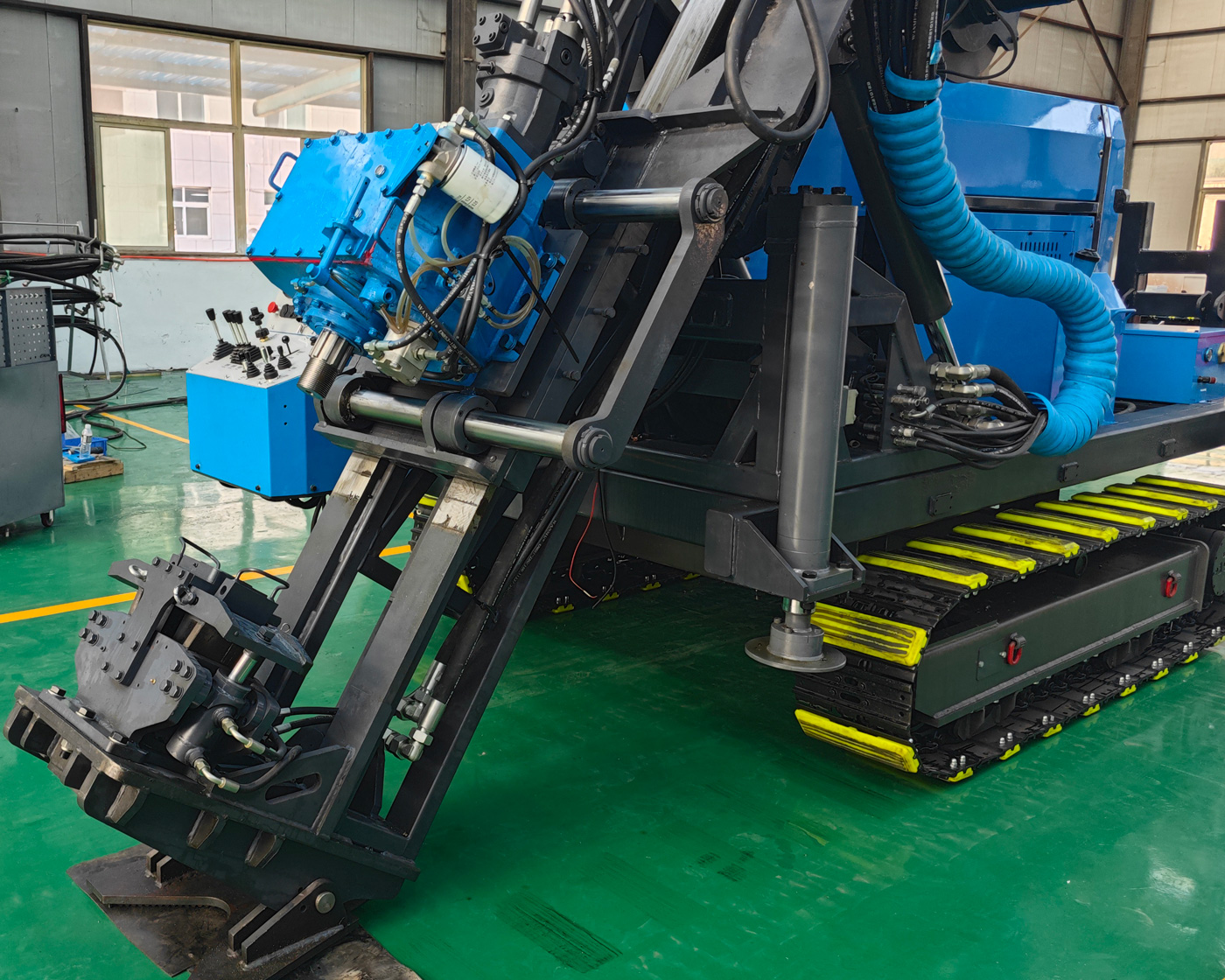

🧱 4800 N·m Yüksek Tork, Yüksek Yük Gerektiren Derin Delik Aşamaları İçin Daha Uygundur

Delik derinleştikçe, sondaj dizisi ağırlığı ve delik içi sürtünme sürekli artar; karmaşık formasyonlarda sıkışma, daralma ve eğilme riski de belirginleşir. 4800 N·m maksimum tork, güç kafasına daha geniş bir yük adaptasyon alanı sağlar; karot alma devrini korurken, derin deliklerde direnç değişimlerinin belirgin olduğu bölümlerin üstesinden gelmeye yardımcı olur.

🛢️ 31 MPa Hidrolik Sistem, Makinenin Yüksek Yük Kapasitesinin Temelidir

Ana pompa debisi 320 L/dk, basınç 31 MPa; yardımcı pompa debisi 160 L/dk, basınç 23 MPa. Yüksek debili hidrolik sistem, güç kafası, ilerleme, yan kaydırma ve diğer aktüatörlerin yüksek yük koşullarında birlikte çalışmasını destekler. Uzun süreli çalışmalarda, hidrolik yağ temizliği, filtre fark basıncı ve sistem sıcaklık artışı sıkı bir şekilde kontrol edilmelidir; aksi takdirde performans düşüşü yaşanabilir.

💧 250 L/dk Çamur Sirkülasyon Sistemi Uzun Delik Mesafeleri İçin Hizmet Eder

Derin deliklerde kayaç tozu taşıma mesafesi daha uzundur; delik içi sıcaklık artışı, sürtünme ve dönüş suyu stabilitesi delmeyi etkiler. CR1600I çamur sistemi debisi 250 L/dk, basınç 7 MPa olup, matkap ucu soğutma, talaş taşıma ve delik duvarı stabilitesi için daha büyük sirkülasyon kapasitesi sağlar. Derin kayıp zonları ve çatlaklı akiferlerle karşılaşıldığında, dönüş suyu değişimlerine göre çamur sistemi zamanında ayarlanmalıdır.

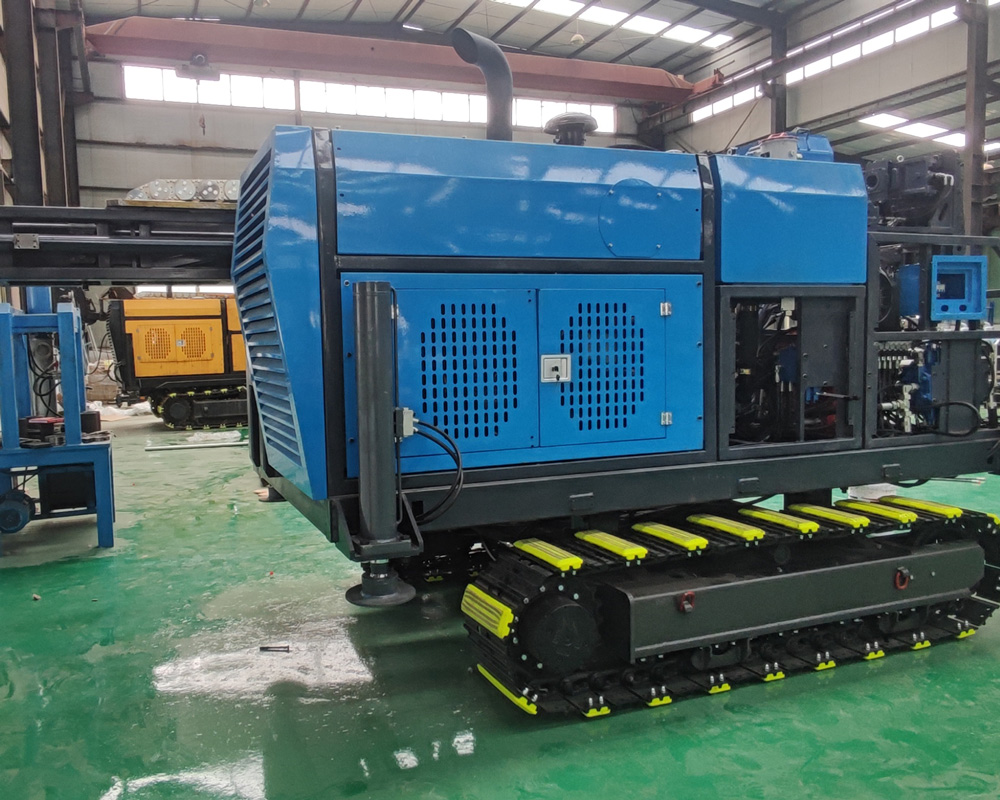

🧵 1800 m Halat Kapasitesi Ultra Derin Telli Karot Alma İçin Uygundur

Vinç sistemi 6 mm çelik halat kullanır, halat kapasitesi 1800 m, kaldırma hızı 118 m/dk. 1500 m sınıfı N spesifikasyonu derin delikler için, tel iç borunun çıkarılma mesafesi çok uzundur; vinç kapasitesi ve hızı, tek seferde yardımcı süreyi önemli ölçüde etkiler. Bu nedenle bu konfigürasyon sürekli derin delik karot alma koşullarına daha uygundur.

🧲 185 kN Kaldırma Kuvveti ve 150 mm Sıkma Geçiş Deliği

63 kN ilerleme kuvveti ve 185 kN kaldırma kuvveti, derin delik sondaj dizisi kontrolü ve takım kurtarma için yüksek bir marj sağlar; 150 mm sıkma geçiş deliği NQ, HQ, PQ, NTW, HTW gibi sondaj dizisi sistemleriyle uyumludur. Derin projelerde, stabil sıkma ve yeterli kaldırma kapasitesi, delik içi kazaların çözümünde doğrudan etkilidir.

📐 Eğik Delik Kapasitesi Derin Cevher Kütlesi Uzamsal Modellemesine Hizmet Eder

CR1600I, 45°–90° delme açısını destekler; cevher kütlesinin eğimine, fay yönüne ve mevcut sondaj sonuçlarına göre farklı açılarda derin delikler planlanabilir. Çok yönlü delgilerle uzamsal kontrol sağlanması, eğimli cevher kütlelerinin değerlendirilmesindeki belirsizliği azaltır ve üç boyutlu jeolojik modelin kısıtlanma derecesini artırır.

🏗️ Büyük Arama Alanları ve Uzun Süreli Saha Organizasyonu İçin Uygundur

Büyük derin arama projelerinde genellikle tek delik süresi uzun, yardımcı malzeme miktarı fazla ve saha organizasyonu karmaşıktır. Entegre paletli yapı, ana sistemleri aynı platformda toplar; modüller arasındaki tekrarlayan bağlantıları azaltır ve maden sahası içinde kısa mesafeli ayarlamalar ve yeniden konumlandırmayı kolaylaştırır; bu da uzun süreli saha projeleri için daha uygundur.

⛏️ Tipik Proje Kullanım Alanları

CR1600I, büyük altın, bakır, nikel, lityum, demir ve polimetalik madenlerin derin aramalarında kullanılabilir; ayrıca ulusal bölgesel jeolojik araştırmalar, derin yapısal doğrulama, maden kaynak ikamesi aramaları, gizli cevher kütlesi değerlendirmesi ve derin sürekli karot verisi gerektiren bilimsel ve mühendislik jeolojisi projeleri için de uygundur.

🪨 Derin Delik Formasyon Değişimlerinin Sondaj Parametrelerine Etkisi

Sağlam sert kayaç bölümleri genellikle stabil devir ve uygun delme basıncı gerektirir; kırıklı zonlarda karot alma kontrolü ve yıkama sıvısı ile duvar koruması daha önemlidir; su içeren çatlaklı bölümlerde dönüş suyu miktarı ve basınç değişimleri izlenmelidir; ciddi kayıplarda zamanında kaçak önleme, muhafaza borusu veya aşamalı önlemler alınmalıdır. Derin delik operasyonlarında tek bir sabit parametre uzun süre kullanılmamalı; delik derinliği ve formasyon değişimlerine göre dinamik olarak ayarlanmalıdır.

🛡️ Uzun Süreli Çalışmalarda Bakım Öncelikleri

Yüksek yoğunluklu çalışmalarda hidrolik yağ, filtreler, soğutma sistemi, çelik halat, sıkma aparatı, sondaj dizisi dişleri ve güç kafası rulmanları için düzenli kontrol prosedürleri oluşturulmalıdır. Özellikle derin deliklerin son aşamalarında, küçük aşınmalar veya kirlenmeler bile duruş riskine dönüşebilir; bu nedenle önleyici bakım, arıza sonrası müdahaleden daha önemlidir.

⚠️ Veri Parametre Açıklaması

PDF güç aktarma organları tablosunun son sütunundaki model başlığı "BX1500T" olarak görünmektedir; aynı sayfadaki diğer parametre tabloları BX1600T'ye karşılık gelmektedir. Bu sayfa yalnızca o sütunda verilen 6CTA8.3, 153 kW, 8.3 L gibi güç parametrelerine göre derlenmiştir; orijinal dokümandaki model başlığı farklılığı hakkında ek bir çıkarım yapılmamıştır.

Gerçek jeolojik koşullar, delik içi takımlar, delme açısı ve operasyon yöntemleri farklılık gösterebileceğinden, nihai delme verimliliği, derinlik ve karot geri kazanım oranı saha koşullarına göre belirlenmelidir.
