CR800I

⛏️ CR800I 800 Metre Tam Hidrolik Entegre Karotlu Sondaj Makinesi

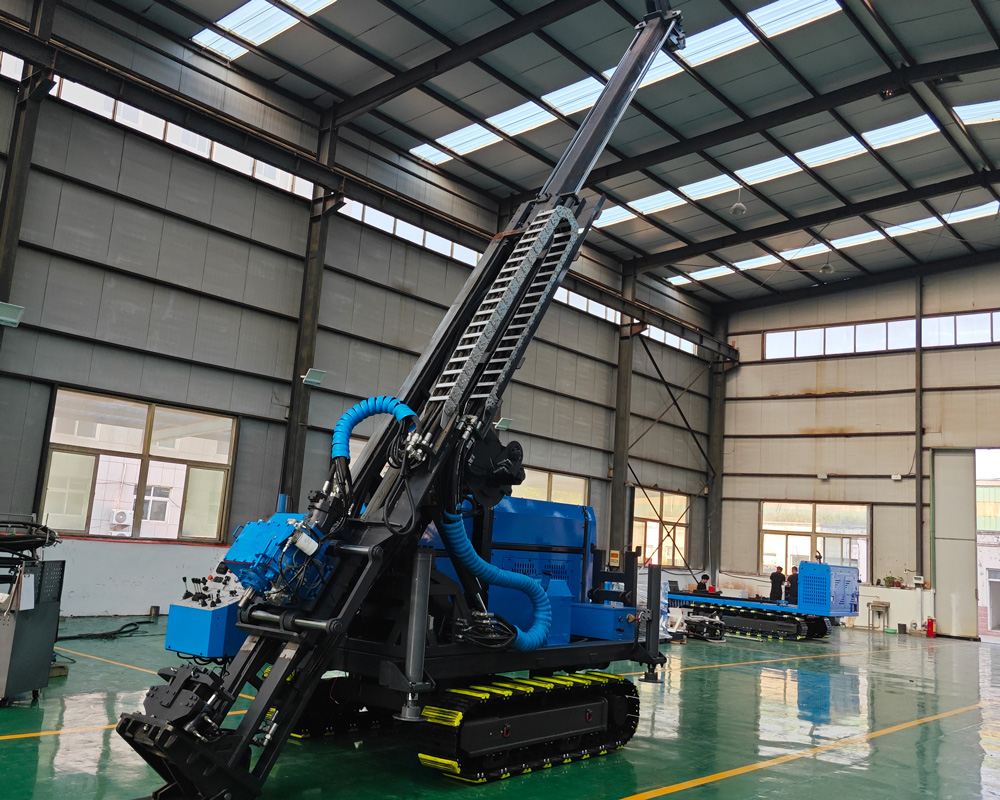

CR800I, orta derinlikteki maden arama görevleri için tasarlanmış paletli, tam hidrolik entegre karotlu sondaj makinesidir. Makine, güç, hidrolik, mast, döner kafa, vinç ve çamur sirkülasyonu gibi ana sistemleri tek bir platformda birleştiren entegre bir yapıya sahiptir. Bu sayede sahada modül montaj ihtiyacını azaltır ve özellikle sondaj noktalarının dağınık olduğu, kısa mesafelerde sık sık yer değiştirme gerektiren maden sahaları ve jeolojik arama projeleri için uygundur.

🎯 800 Metre Sınıfı Orta Derinlikteki Cevher Kütlelerinin Kontrolü İçin Daha Uygundur

Bu model, NTW spesifikasyonuna göre 800 m referans sondaj derinliği ile konumlandırılmıştır; ayrıca HTW için 500 m ve BTW için 1000 m referans derinlikleri mevcuttur. Farklı spesifikasyonlar, hedef delik çapı, karot boyutu, formasyon koşulları ve proje derinliğine göre seçilebilir. Yüzey araştırması, anomali doğrulaması veya sığ delik prospeksiyonu tamamlanmış maden sahalarında CR800I, daha ileri cevher kütlesi takibi, yoğunlaştırma kontrolü ve orta derinlikte kaynak doğrulama görevlerini üstlenebilir.

🥇 Altın Madeni Arama: Damar Tipi Cevher Kütleleri ve Yapısal Kuşak Doğrulaması İçin Uygundur

Kuvars damarı tipi altın yatakları, makaslama zonu tipi altın yatakları ve yapısal alterasyon tipi yataklarda cevher kütleleri genellikle eğimli uzanım ve lokal olarak incelme-yeniden oluşma özellikleri gösterir. CR800I, 45°–90° sondaj açısını destekler; cevher kütlesinin duruşuna ve arama hatlarına göre eğimli delikler yerleştirilebilir, böylece delikler mineralize zonu daha uygun bir açıyla keser ve cevher kalınlığı, doğrultu, eğim ve derinlikteki devamlılık hakkında karot verileri sağlar.

🟠 Bakır, Kurşun-Çinko ve Polimetalik Madenler: Sürekli Tabaka Geçişli Karot Alma İçin Uygundur

Bakır, kurşun-çinko ve polimetalik maden aramalarında bir delik genellikle örtü tabakası, yan kayaç, alterasyon zonu, kırıklı zon ve mineralize kesitlerden sürekli olarak geçer. Tam hidrolik besleme sistemi, formasyon değişikliklerine göre besleme durumunu ayarlayabilir; döner kafa 0–1500 dev/dk hız aralığına sahiptir ve yüksek hız ile tork kademesi olmak üzere iki şanzıman seçeneği sunar; bu da farklı kayaç türleri arasında daha uygun sondaj parametrelerinin seçilmesine yardımcı olur.

🔋 Lityum Madeni ve Pegmatit Projeleri: Karot Bütünlüğü ve Yapısal Yorum Önemlidir

Spodümen pegmatit ve diğer nadir metal cevher kütleleri genellikle damar kalınlığını, sınırlarını, mineral birlikteliğini ve derinlikteki uzanımı belirlemek için sürekli karot gerektirir. CR800I, orta derinlik aralığında eğimli veya dike yakın delikler açmak için uygundur; elde edilen karotlar jeolojik loglama, litolojik ayırım, yapısal ölçüm ve kimyasal analiz için kullanılabilir ve daha sonraki cevher kütlesi modellemesi için temel veri sağlar.

🏔️ Paletli Entegre Yapı Dağlık ve Maden Sahası Platformları İçin Uygundur

Tam hidrolik paletli yürüyüş hızı yaklaşık 2,5 km/saattir ve referans tırmanma açısı 30°'dir. Maden sahalarındaki molozlu yollar, dağlık arama platformları, geçici çalışma yolları ve tamamen sertleşmemiş zeminlerde paletli şasi, sabit ekipmana kıyasla yeniden konumlandırmayı kolaylaştırır. Makinenin nakliye boyutları yaklaşık 5000 × 1800 × 2550 mm ve ağırlığı yaklaşık 5800 kg'dır; yapısal stabiliteyi korurken nakliye ve saha manevra kabiliyetini de dengeler.

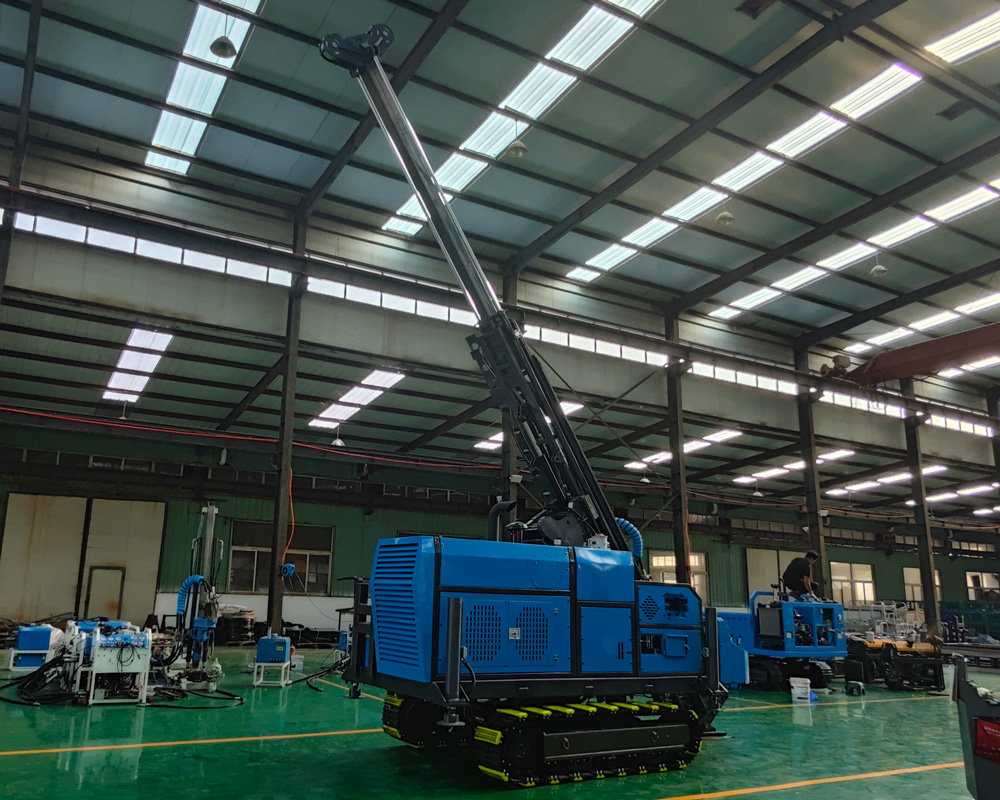

🪜 Yere Oturan Entegre Mast, Delik Ağzı Çalışma Stabilitesini Artırır

Mast, yere oturan entegre bir yapıya sahiptir; sondaj açısı 45°–90° ve besleme stroku 2500 mm'dir. Çalışma sırasında mast doğrudan stabil bir sondaj desteği oluşturabilir, bu da sondaj sırasında sallanma ve sapmayı azaltmaya yardımcı olur. Eğimli delik uygulamalarında, platform çökmesinin delik eğimi kontrolünü etkilememesi için zemin tesviyesi ve makine sabitlemesi önceden yapılmalıdır.

💪 152 kN Kaldırma Kuvveti Karmaşık Delik Kesitleri İçin Pay Bırakır

Delik derinleştikçe sondaj ipi ağırlığı, delik cidarı sürtünmesi ve lokal daralmalar artar. CR800I, 152 kN kaldırma kuvveti ve 63 kN besleme kuvveti sağlar; bu sadece normal sondaj için değil, aynı zamanda tüp çıkarma, takım taşıma ve bazı karmaşık kesitlerde takım kurtarma işlemleri için de kapasite payı sunar. Pratikte, sıkışma durumlarında yalnızca kaldırma kuvvetini artırarak zorlamaktan kaçınılmalı; delik içi direnç, çamur sirkülasyonu ve formasyon değişiklikleri birlikte değerlendirilmelidir.

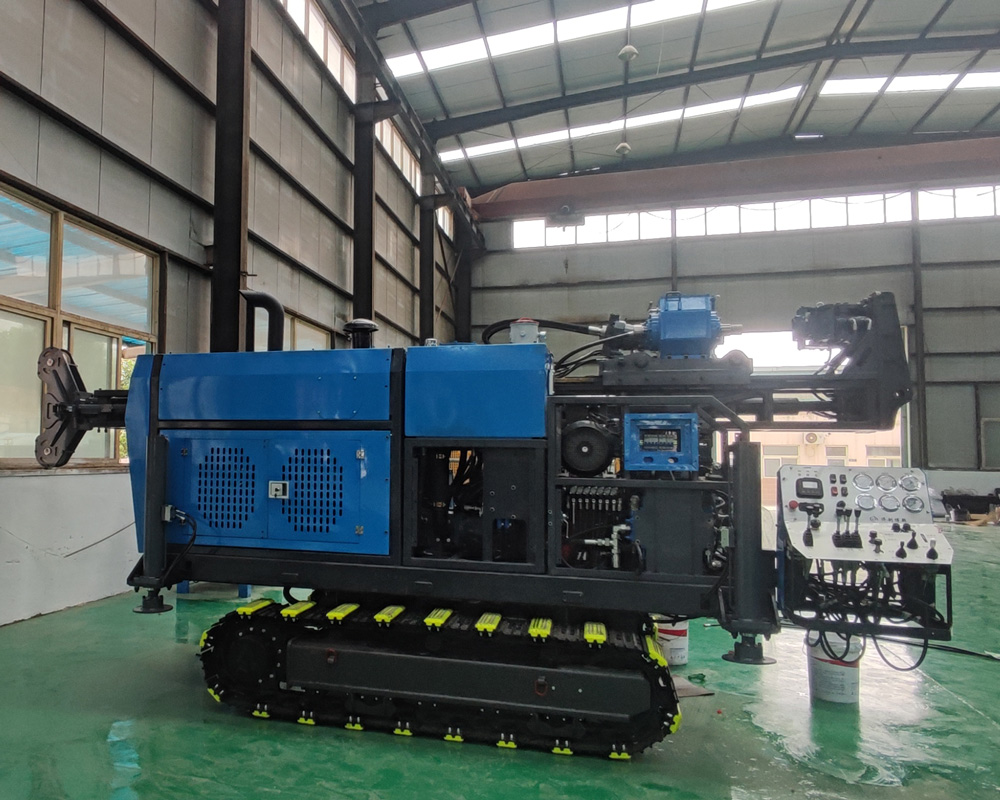

🔄 Çift Çalışma Kademeli Döner Kafa Farklı Kayaç Katmanlarıyla Eşleşmeyi Kolaylaştırır

Döner kafa, yüksek hız kademesinde yaklaşık 300–800 N·m, tork kademesinde ise yaklaşık 300–1000 N·m tork aralığına sahiptir; hız 0–1500 dev/dk'dır; yüksek hız dişli oranı 1:2,2 ve düşük hız dişli oranı 1:3'tür. Kompakt ve sert kayaçlarda genellikle sabit hız ve matkap ucu eşleşmesi önemliyken, kırıklı, yüksek dirençli veya yüksek tork gerektiren kesitlerde hız düşürülmeli ve tork oranı artırılmalıdır.

🛢️ Çift Pompalı Hidrolik Sistem Güç ve Hareket Koordinasyonunu Dengeler

Ana pompa A11 serisi pistonlu değişken deplasmanlı pompadır ve maksimum basıncı 30 MPa'dır; yardımcı pompa A10 serisi pistonlu değişken deplasmanlı pompadır ve maksimum basıncı 20 MPa'dır. Ana valf, yardımcı valf ve yürüyüş valfi yük sensörlü kontrol prensibi kullanır; hidrolik akış, aktüatör ihtiyaçlarına göre dağıtılır. Uzun süreli sürekli sondajda hidrolik yağ temizliği, filtre durumu ve sistem sıcaklığı, ekipman tepkisini ve bileşen ömrünü doğrudan etkiler.

❄️ Hava Soğutma ve Su Soğutma Kombinasyonu Uzun Süreli Sürekli Çalışma İçin Uygundur

Ekipman entegre hava soğutmalı radyatöre ve yüksek kapasiteli su soğutmalı ısı eşanjörüne sahiptir. Yüksek sıcaklık mevsimlerinde, düşük rüzgarlı maden sahalarında veya uzun süreli yüksek yük çalışmalarında hidrolik yağ sıcaklığı, motor soğutma sıvısı ve radyatör temizliği dikkatle izlenmelidir. Radyatör kanatçıkları toz, çamur veya bitki artıklarıyla tıkanırsa sistem sıcaklığı belirgin şekilde yükselir ve hidrolik verim ile motor stabilitesi olumsuz etkilenir.

🧵 1000 Metre Halat Kapasitesi Telli Karot Alma İşlemlerine Uygundur

Vinç 6 mm çelik halat kullanır, halat kapasitesi 1000 m, kaldırma kuvveti 13 kN ve kaldırma hızı 120 m/dk'dır. Telli karot alma, iç tüp ile karot çıkarılmasını sağlayarak tüm sondaj ipinin tekrar tekrar indirilip kaldırılması için gereken yardımcı süreyi azaltır. Delik derinliği arttıkça çelik halat aşınması, ezilme, tel kopması ve tambur üzerindeki halat sarımı düzenli olarak kontrol edilmelidir.

💧 Hidrolik Çamur Pompası Yıkama, Soğutma ve Cidar Desteği İçin Kullanılır

Hidrolik çamur pompası referans debisi 100 L/dk ve basıncı 70 bar'dır; matkap ucu soğutması, kayaç tozu taşınması ve delik cidarı stabilitesi için sirkülasyon koşulları sağlar. Ayrışmış kayaç, çatlaklı kayaç ve kırıklı zonlardaki çamur parametreleri kompakt sert kayaç koşullarından birebir kopyalanamaz; dönüş suyu miktarı, kayaç tozu konsantrasyonu, kaçak durumu ve delik cidarı stabilitesine göre zamanında ayarlanmalıdır.

⚙️ 97 kW Güç Orta Derinlikte Sürekli Karot Alma İçin Uygundur

Güç sistemi standart olarak Cummins motorla donatılmıştır; isteğe bağlı olarak yerli motor da kullanılabilir. Nominal güç 132 hp (97 kW), nominal devir 2200 dev/dk'dır ve turboşarj ile hava-hava intercooler yapısına sahiptir. Yüksek rakım veya yüksek sıcaklık bölgelerinde hava yoğunluğu, soğutma koşulları ve motor güç düzeltmesi dikkate alınmalı; düz arazi koşullarına göre gerçek çıkış değerlendirilmemelidir.

🌍 Tipik Kullanım Alanları

CR800I; altın, bakır, lityum, kurşun-çinko, nikel, demir ve polimetalik maden aramalarının yanı sıra bölgesel jeolojik etütler, maden sahası ek aramaları, cevher kütlesi sınır doğrulaması, kaynak sınıfı yükseltme, mühendislik jeolojisi karot alma ve derin yapısal araştırmalar için kullanılabilir. Sürekli karot verisi gerektiren projeler için daha uygundur; hızlı cüruf tahliyesini amaçlayan sıradan DTH sondajı için uygun değildir.

🪨 Kompakt Sert Kayaçlarda Çalışma Öncelikleri

Granit, bazalt, kuvarsit gibi kompakt sert kayaçlarda matkap ucu gövdesi, kayaç aşındırıcılığı ve karot boyutuna göre devir ve baskı kuvveti makul şekilde ayarlanmalıdır. Aşırı yüksek baskı kuvveti matkap ucunun anormal aşınmasına neden olabilirken, yetersiz devir kesme verimliliğini düşürebilir. Stabil çamur sirkülasyonu ve zamanında kayaç tozu temizliği matkap ucu ömrünü uzatmak için de önemlidir.

🧱 Fay Kırıklı Zonları ve Yoğun Ayrışma Tabakalarında Yaklaşım

Fay kiline, breşe, yoğun ayrışma tabakalarına veya yoğun çatlaklı kesitlere rastlandığında, tur boyu kısaltılmalı, mekanik darbe azaltılmalı ve dönüş suyu ile karot bütünlüğündeki değişiklikler izlenmelidir. Gerekirse muhafaza borusu kullanılmalı, yıkama sıvısı özellikleri ayarlanmalı veya segmentli cidar desteği uygulanmalıdır. Bu tür formasyonlarda amaç yalnızca ilerleme hızını artırmak değil, delik cidarını mümkün olduğunca stabilize etmek ve etkili karot geri kazanımını artırmaktır.

💦 Akifer ve Kaçak Zonlarında Saha Değerlendirmesi

Delik çatlaklı akifer veya belirgin kaçak zonuna girdiğinde dönüş suyu miktarında ani değişim, pompa basıncında değişim veya çamur tüketiminde artış görülebilir. Saha personeli, delik derinliğini ve formasyon değişikliklerini zamanında kaydetmeli; sirkülasyon miktarının ayarlanması, kaçak önleyici malzeme kullanılması veya muhafaza borusu ile izolasyon yapılması gerekip gerekmediğini değerlendirmelidir; böylece kaçağın sürekli genişlemesi ve ileriki derinlikteki sondajı olumsuz etkilemesi önlenir.

🛡️ Ekipman Sahaya Girişi ve Günlük Bakım Önlemleri

Ekipman sahaya girmeden önce nakliye yolu, platform boyutları, zemin taşıma kapasitesi ve şev güvenliği koşulları doğrulanmalıdır; delik açmadan önce sondaj takımı spesifikasyonları, delik açısı, çamur sistemi ve vinç halatı durumu kontrol edilmelidir; sürekli çalışma sırasında hidrolik yağ, filtreler, radyatör, döner kafa bağlantıları, sondaj ipi dişleri ve yüksek basınç hortumları düzenli olarak kontrol edilmeli; anormal sıcaklık artışı, titreşim veya sızıntı durumunda makine derhal durdurulup sorun giderilmelidir.

📌 Parametre Kullanım Notu

Ana pompa "200L" ibaresi orijinal parametre tablosunda zaman birimi belirtilmeden verilmiştir; bu makalede hidrolik pompa debisinin yaygın mühendislik ifadesi olarak 200 L/dk şeklinde düzenlenmiş ve orijinal parametre anlamı korunmuştur. Nihai üretim konfigürasyonu, ekipman teknik onay dokümanlarına göre belirlenmelidir.

Gerçek jeolojik koşullar, delik içi takımlar, delik açısı ve çalışma yöntemlerindeki farklılıklar nedeniyle nihai sondaj verimliliği, derinlik ve karot geri kazanım sonuçları saha koşullarına göre değişiklik gösterebilir.
