☀️ PV390 Dört Silindirli Hidrolik Fotovoltaik Kazık Çakma Makinesi

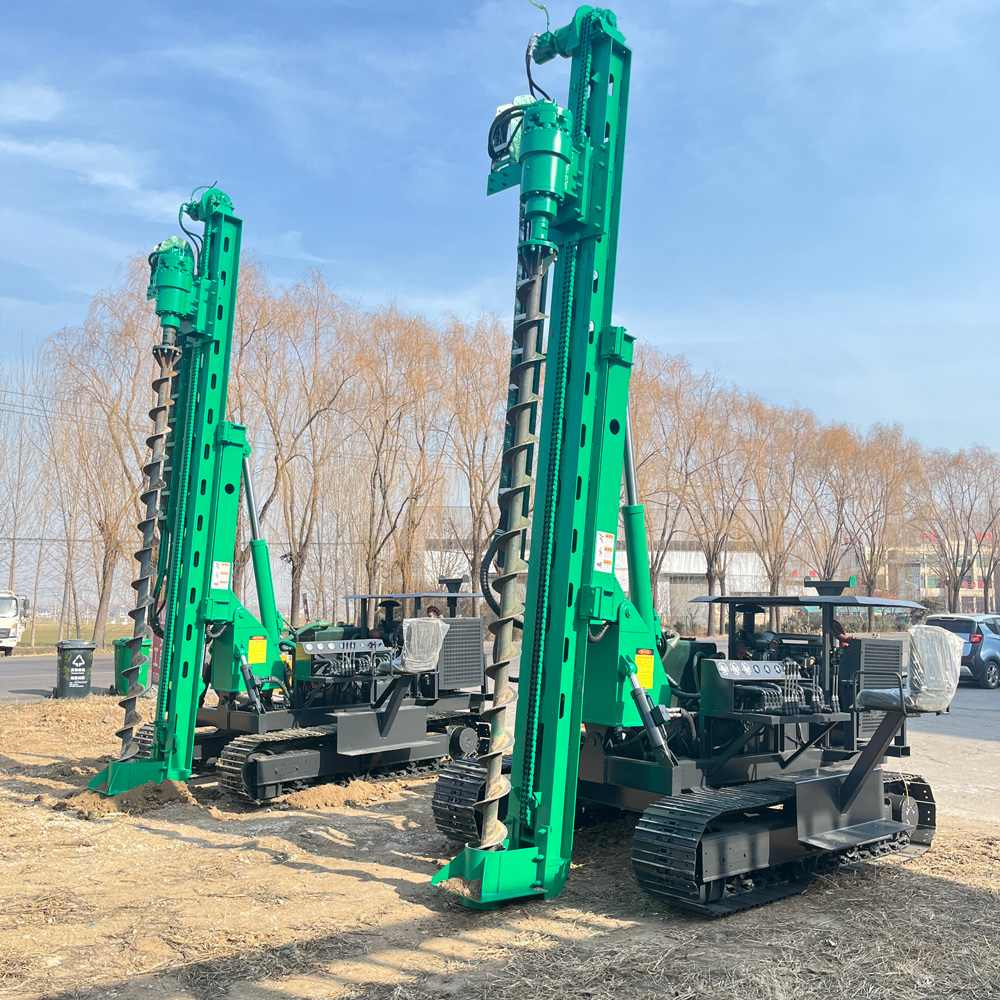

PV390, zemin tipi fotovoltaik santraller, dağlık fotovoltaik alanlar ve mühendislik temel ön delme işleri için tasarlanmış paletli hidrolik fotovoltaik kazık çakma makinesidir. Ekipman, 85 kW Yuchai dört silindirli motor, 13000 N·m redüktör torku, 80–600 mm delik çapı, 0–6 m delme derinliği, 120° kızak eğme, çift silindirli sol-sağ salınım kolu ve 50 cm ön-arka teleskopik dengeleme özelliklerine sahiptir; çok sayıda kazık konumu, eğimli arazi ve karmaşık çalışma pozisyonları için uygundur.

🎯 Fotovoltaik Temel Ön Delme ve Kazık Yeri İşleri için Tasarlandı

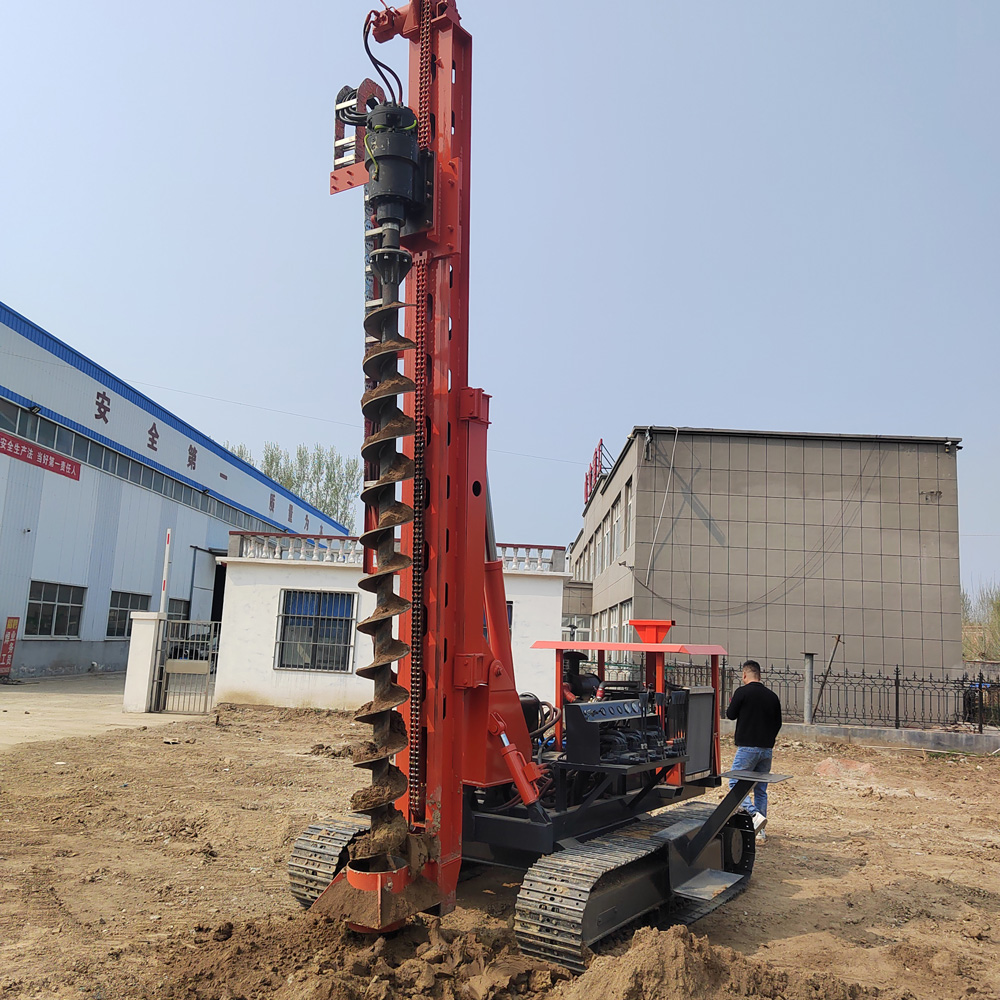

PV390 esas olarak fotovoltaik panel taşıyıcı temellerinin ön delinmesi, delik açma ve uygun ataşmanlarla kazık temel işlerinde kullanılır. Fotovoltaik santrallerde kazık konumu sayısı fazla, aralıklar düzenli ve sürekli çalışma gereksinimi yüksektir; bu nedenle ekipmanın paletli manevra kabiliyeti, pozisyon ayarı ve hızlı delik hizalama yeteneği gerçek çalışma verimliliğini büyük ölçüde etkiler.

⚙️ 85 kW Yuchai Dört Silindirli Motor Hidrolik Güç Sağlar

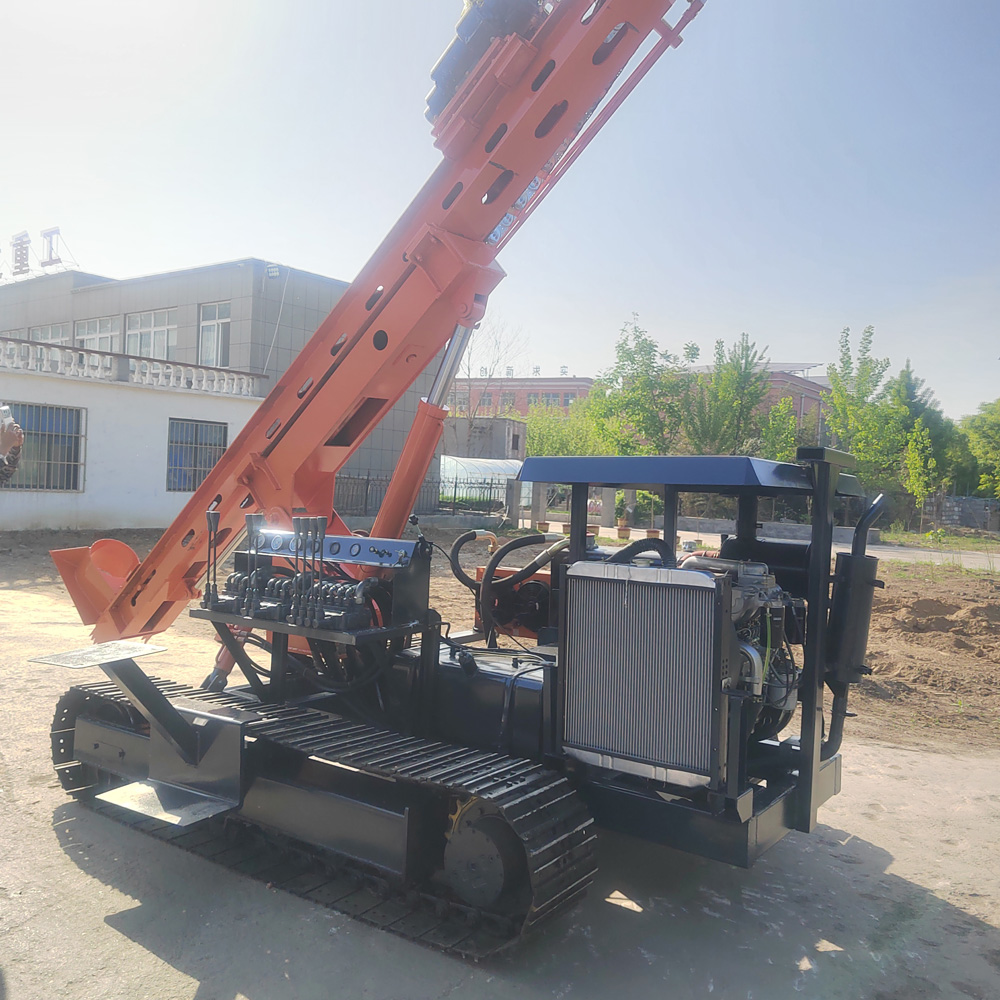

85 kW Yuchai dört silindirli motor; yürüyüş, dönüş, zincir baskılama ve kızak ayarı için güç sağlar. Fotovoltaik alanlar genellikle sabit güç kaynağından uzaktır; dizel güç, arazide bağımsız çalışma için daha uygundur. Sürekli yüksek yük altında çalışırken soğutma, hava filtresi ve yakıt sistemi özellikle kontrol edilmelidir.

🔄 13000 N·m Tork Sığ Katmanlarda Büyük Çaplı Ön Delme için Uygundur

Redüktör torku 13000 N·m, matkap mili devri 90 r/min olup 80–600 mm delik aralığını kapsar. Büyük delik çapı, sıkı toprak katmanları ve çakıl içeren zeminlerde daha yüksek tork dönüşü sürdürmeye yardımcı olur; ancak gerçek ilerleme hızı yine matkap ucu tipine, zemin yapısına ve ilerleme kontrolüne bağlıdır.

🕳️ 0–6 m Delme Derinliği Yaygın Fotovoltaik Temel İşlerini Kapsar

Maksimum delme derinliği 6 m olup derin su kuyusu işleri için değil, fotovoltaik kazık temelleri ve sığ temel mühendisliği için konumlandırılmıştır. Geleneksel fotovoltaik panel taşıyıcıları, çit direkleri ve diğer sığ temel projelerinde tasarım derinliğine göre matkap ucu ve çalışma yöntemi seçilebilir.

📐 80–600 mm Delik Çapı Farklı Temel Tiplerine Uyum Sağlar

80–600 mm delik aralığı farklı kazık tipleri, kılavuz delik ve temel deliği gereksinimlerine uyum sağlayabilir. Küçük çaplar geleneksel kazık yeri ön delme için uygunken, büyük çaplar daha büyük temel deliği gerektiren işlerde kullanılır. Nihai delik çapı proje tasarım çizimlerine ve temel tipine göre belirlenmelidir.

⛓️ Zincir Baskılama Sürekli İlerleme için Uygundur

Ekipman, zincir baskılama yöntemi kullanarak matkap ucuna sürekli itme kuvveti sağlar. Çakıl taşı, dolgu katmanı veya kuvvetli ayrışmış kaya ile karşılaşıldığında dönüş yüküne ve matkap ucu durumuna göre ilerleme kontrol edilmeli; aşırı hızlı bastırma nedeniyle delik sapması, sıkışma veya matkap ucunda aşırı darbe oluşmasından kaçınılmalıdır.

↕️ 120° Kızak Eğme Eğimli Arazi ve Farklı Kazık Açıları için Uygundur

Kızak eğme aralığı 120° olup dağlık fotovoltaik projelerinde eğim ve kazık yeri gereksinimlerine göre delme pozisyonunun ayarlanmasına yardımcı olur. Çok açılı ayar, makinenin tekrar tekrar hareket ettirilmesini azaltır ve yükseklik farkı belirgin fotovoltaik alanlarda daha kullanışlıdır.

↔️ Çift Silindirli Sol-Sağ Salınım Kolu Delik Hizalama Verimliliğini Artırır

Kızak, çift silindirli sol-sağ salınım kolu kullanır; makine durduktan sonra delik konumu yatay olarak ayarlanabilir. Büyük alanlı dizili fotovoltaik santrallerde bu yapı, her kazık yerinde tüm makinenin ince ayarını azaltmaya ve sürekli çalışma temposunu artırmaya yardımcı olur.

📏 50 cm Ön-Arka Teleskopik Dengeleme Hassas Konumlandırmayı Kolaylaştırır

50 cm ön-arka teleskopik dengeleme, kazık yerinin boyuna ince ayarı için kullanılabilir; kızak eğme ve sol-sağ salınım ile birlikte daha esnek çok yönlü konumlandırma kabiliyeti oluşturur ve zeminin düz olmadığı veya kazık yerlerinin sık olduğu çalışma ortamları için uygundur.

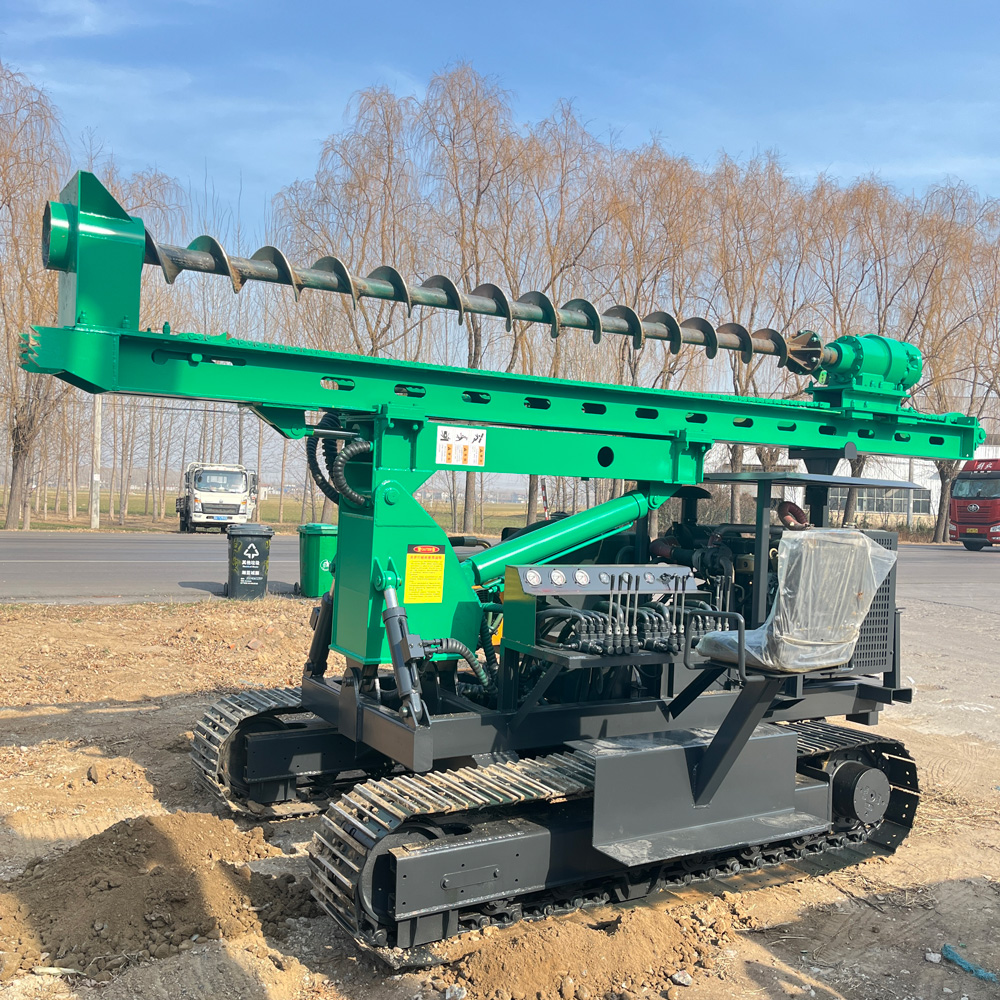

🚜 400 mm Palet Plakası Stabilize Edilmemiş Zeminler için Uygundur

400 mm palet plakası, zemin basıncını dağıtmaya ve toprak yol, çim, çakıl zemin ve eğimli arazide tutunma kabiliyetini artırmaya yardımcı olur. Tekerlekli şasiye kıyasla paletli yapı, fotovoltaik şantiye içinde kısa mesafeli sık geçişler için daha uygundur.

⛰️ 35° Tırmanma Kabiliyeti Bazı Dağlık Fotovoltaik Senaryoları için Uygundur

Verilerde tırmanma açısı 35° olarak belirtilmiştir. Eğimli arazide çalışırken yan eğim, zemin kayganlığı, toprak yapısı ve makinenin ağırlık merkezi birlikte değerlendirilmeli; maksimum tırmanma açısı tek başına güvenli yürüyüş dayanağı olarak kullanılmamalıdır.

🌱 Toprak, Lös ve Kil Zeminler

Toprak ve lös zeminlerde delme direnci genellikle daha düşüktür; ancak delik duvarı stabilitesi nem içeriği ve sıkılıktan etkilenir. Kilde ise matkap ucu sıvanması ve talaş tahliyesi zorluğu görülebilir. Çalışma sırasında delik duvarı durumuna ve matkap ucu yüküne göre ilerleme ve dönüş hızı zamanında ayarlanmalıdır.

🪨 Çakıl Kumu ve Dolgu Katmanı

Çakıl kumu ve dolgu atık katmanlarında tane bileşimi karmaşık olup matkap ucu sıçraması, delik sapması, sıkışma ve yerel boşluklar görülebilir. Anormal darbe veya dönüş yükünde ani artış olduğunda matkap ucu hemen yukarı çekilip kontrol edilmeli; zorla ilerleme ile matkap ucunun hasar görmesinden kaçınılmalıdır.

💥 Darbe Matkap Ucu Değiştirildikten Sonra Kuvvetli Ayrışmış Kayada Kullanılabilir

Orijinal veriler, darbe matkap ucu değiştirildikten sonra kuvvetli ayrışmış kaya ve kaya katmanlarında çalışma için kullanılabileceğini açıkça belirtmektedir. Kaya projelerinde kaya sertliği, bütünlük derecesi ve hedef delik çapına göre uygun matkap ucu seçilmelidir. Orijinal verilerde darbe çekici modeli veya darbe enerjisi verilmediğinden, belirli sert kaya verimliliği için ek taahhütte bulunulmamaktadır.

☀️ Zemin Tipi Fotovoltaik ve Dağlık Fotovoltaik Uygulamaları

Büyük zemin tipi fotovoltaik projelerde kazık konumu sayısı fazla ve çalışma temposu hızlıdır; PV390 paletli şasi ve kızağın çok yönlü ayarı sayesinde sürekli ön delme işini tamamlayabilir. Dağlık fotovoltaikte ise eğimli arazide geçiş kabiliyeti, ekipman stabilitesi ve çok açılı çalışma yeteneği daha önemlidir.

⚠️ Fotovoltaik Kazık Temel İşlerinde Dikkat Edilmesi Gerekenler

Çalışmadan önce yeraltı kabloları, boru hatları ve engeller kontrol edilmelidir; eğimli arazide çalışırken palet tutunması ve makine stabilitesi kontrol edilmelidir; delme sırasında personel dönen matkap miline, zincir baskılama mekanizmasına ve kızak salınım alanına yaklaşmamalıdır; darbe matkap ucu değiştirilirken makine durdurulmalı ve hidrolik basınç boşaltılmalıdır.

📌 Model ve Parametre Açıklaması

Orijinal verilerde ürün modeli SL390 olarak geçmektedir; kullanıcı tarafından en son onaylanan model PV390 olduğundan bu metinde birörnek olarak PV390 kullanılmıştır. Diğer teknik parametreler sağlanan verilere göre düzenlenmiş olup ek değişiklik yapılmamıştır.

Gerçek jeolojik koşullar, matkap ucu tipi, kazık tipi, delik çapı, çalışma açısı ve kullanım yöntemi farklılık gösterebileceğinden nihai delme verimliliği, delik kalitesi ve kazık çakma sonucu saha koşullarına ve proje temel tasarımına göre belirlenmelidir.
