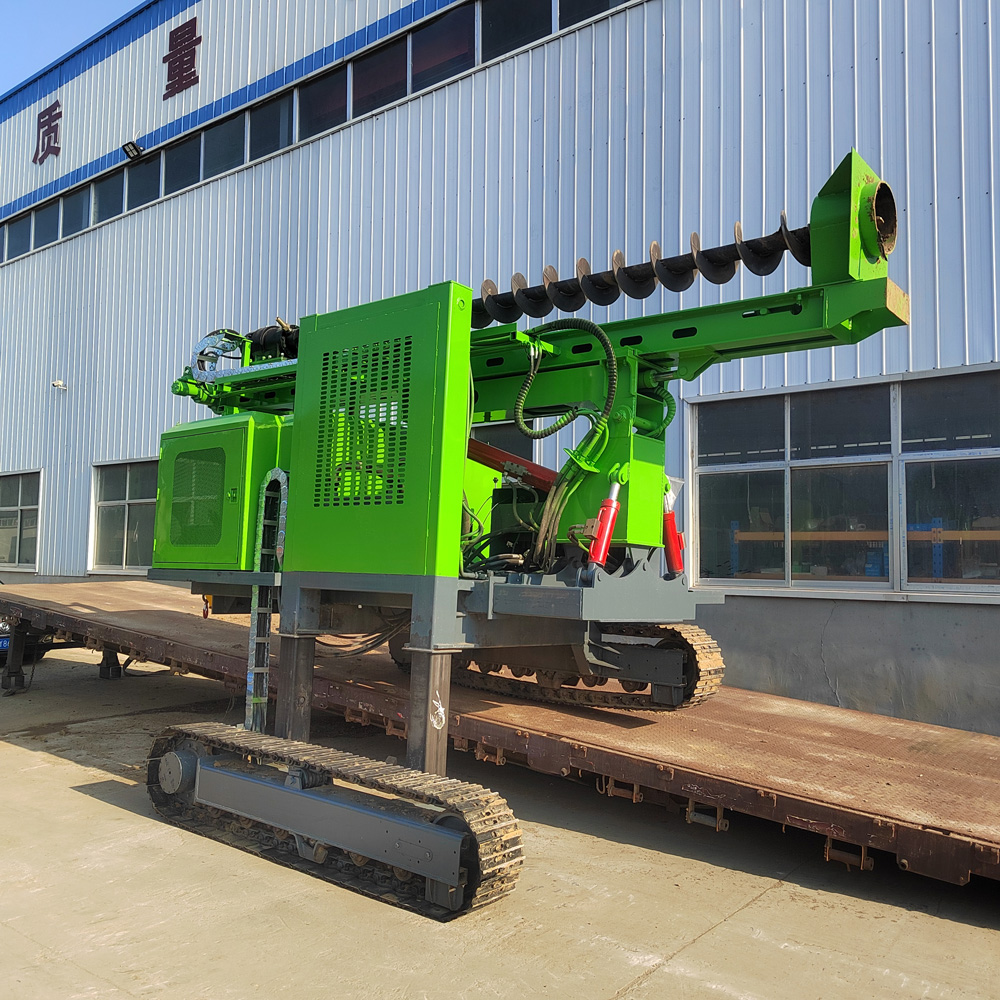

☀️ PV390H Yüksek-Alçak Ayaklı Hidrolik Fotovoltaik Kazık Çakma Makinesi

PV390H, dağlık fotovoltaik, tepelik alanlar ve düz olmayan eğimli arazi temel inşaatı için tasarlanmış paletli hidrolik fotovoltaik kazık çakma makinesidir. Ekipman, 130 kW Yuchai altı silindirli turbo motor, 13000 N·m redüktör torku, 80–600 mm delik çapı, 0–6 m delik derinliği, 1200 mm palet yüksekliği uzatma, 120° kızak eğme, çift silindirli sağ-sol salınım kolu ve 450 mm uzatma kompanzasyonu özelliklerine sahiptir. Sıradan düz arazi tipi fotovoltaik kazık çakma makinelerine kıyasla eğimli arazi duruş ayarı, karmaşık arazi geçişi ve kazık konumu hızlı hizalamaya daha fazla önem verir.

⛰️ Yüksek-alçak ayak yapısı PV390H'nin en temel özelliğidir

Dağlık fotovoltaik alanlarında sıklıkla sağ-sol yükseklik farkı, düz olmayan eğim yüzeyi ve sürekli dalgalanma bulunur; normal sabit yükseklikli paletli ekipmanlar genellikle zemini tekrar tekrar düzeltmeyi gerektirir. PV390H'nin palet yüksekliği eğime göre ayarlanabilir, böylece ekipman düz olmayan arazide daha iyi bir inşaat duruşu elde eder ve yamaç, tepe ve belirgin yükseklik farkı olan fotovoltaik projeler için daha uygundur.

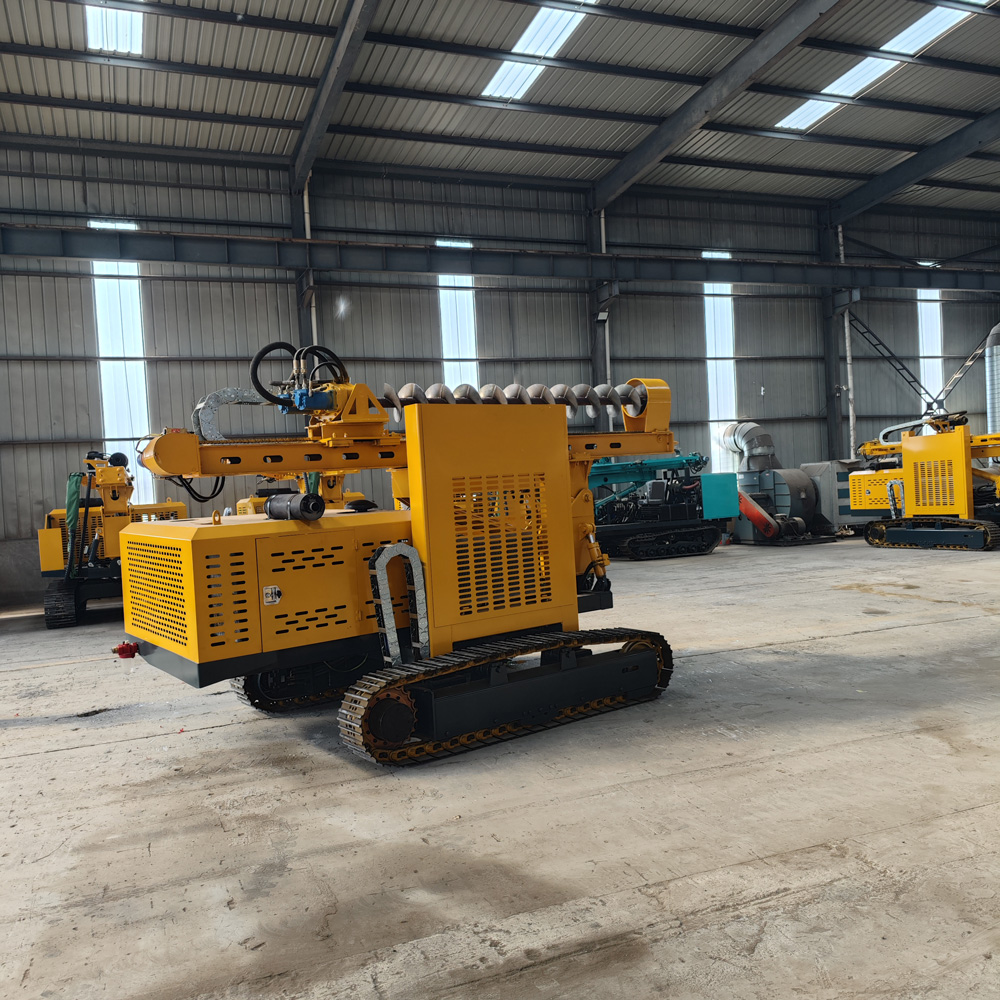

📏 1200 mm palet yüksekliği ayarı eğimli arazi uyum yeteneğini artırır

Palet yüksekliği uzatma ölçüsü 1200 mm olup belirgin sağ-sol yükseklik farklarını dengelemek için kullanılabilir. İnşaat sırasında ekipmanın dengeli yük almasını sağlamak için iki yan palet eğim durumuna göre kademeli olarak ayarlanmalıdır. Yüksek-alçak ayak işlevi eğimli arazi uyumunu artırabilir, ancak güvenli inşaat platformu ve zemin taşıma değerlendirmesinin yerini alamaz.

⚙️ 130 kW Yuchai altı silindirli turbo güç, yüksek yüklü sürekli inşaat için uygundur

Ekipman, palet yürüyüşü, delici çubuk dönüşü, zincir baskısı, kızak salınımı ve yüksek-alçak ayak ayarı için güç sağlayan 130 kW Yuchai altı silindirli turbo motor kullanır. Dağlık projeler, daha büyük delik çapları ve karmaşık zeminler için daha yüksek güç rezervi sürekli inşaat kabiliyetini korumaya yardımcı olur.

🔄 13000 N·m tork, sığ katmanlı büyük çaplı temel ön delme için uygundur

Redüktör torku 13000 N·m, delici çubuk devri 100 r/min olup 80–600 mm delik aralığını kapsar. Daha büyük delik çapları, sıkı toprak katmanları ve çakıl içeren çalışma koşulları daha yüksek dönüş torku gerektirir; ancak inşaat sırasında delici yükü ve talaş tahliye durumuna göre ilerleme ayarlanmalı, aşırı hızlı baskının delik sapması, sıkışma veya delici darbesine yol açması önlenmelidir.

🕳️ 0–6 metre delik derinliği fotovoltaik kazık temel inşaatı konumlandırmasına uygundur

Maksimum delik derinliği 6 m olup fotovoltaik destek ön delme, kazık konumu kılavuz deliği ve diğer sığ temel mühendislikleri için uygundur. PV390H'nin temel değeri derin delik kabiliyeti değil, yüksek frekanslı kazık konumu inşaatı, karmaşık eğimli arazi uyumu ve hızlı delik hizalamadır; bu nedenle su kuyusu sondajından ziyade fotovoltaik temeller için daha uygundur.

📐 80–600 mm delik çapı çeşitli temel formlarına uyum sağlar

Delik çapı 80–600 mm olup fotovoltaik destek temel tasarımı, kazık tipi ve zemin koşullarına göre farklı delici takımlar seçilebilir. Daha küçük delik çapları normal kılavuz delikler için, daha büyük delik çapları özel temel delikleri için kullanılabilir. Nihai delik çapı proje tasarım çizimleri ve inşaat yöntemine göre belirlenmelidir.

⛓️ Zincir baskısı sürekli ilerleme işlemleri için uygundur

Ekipman zincir baskı yöntemi kullanır ve delici takıma sürekli itme kuvveti sağlayabilir. Çakıl taşı, dolgu tabakası ve güçlü ayrışmış kaya ile karşılaşıldığında dönüş yüküne göre ilerleme hızı kontrol edilmeli, aşırı hızlı bastırmanın matkap sıçraması, delik sapması veya sıkışmaya yol açması önlenmelidir.

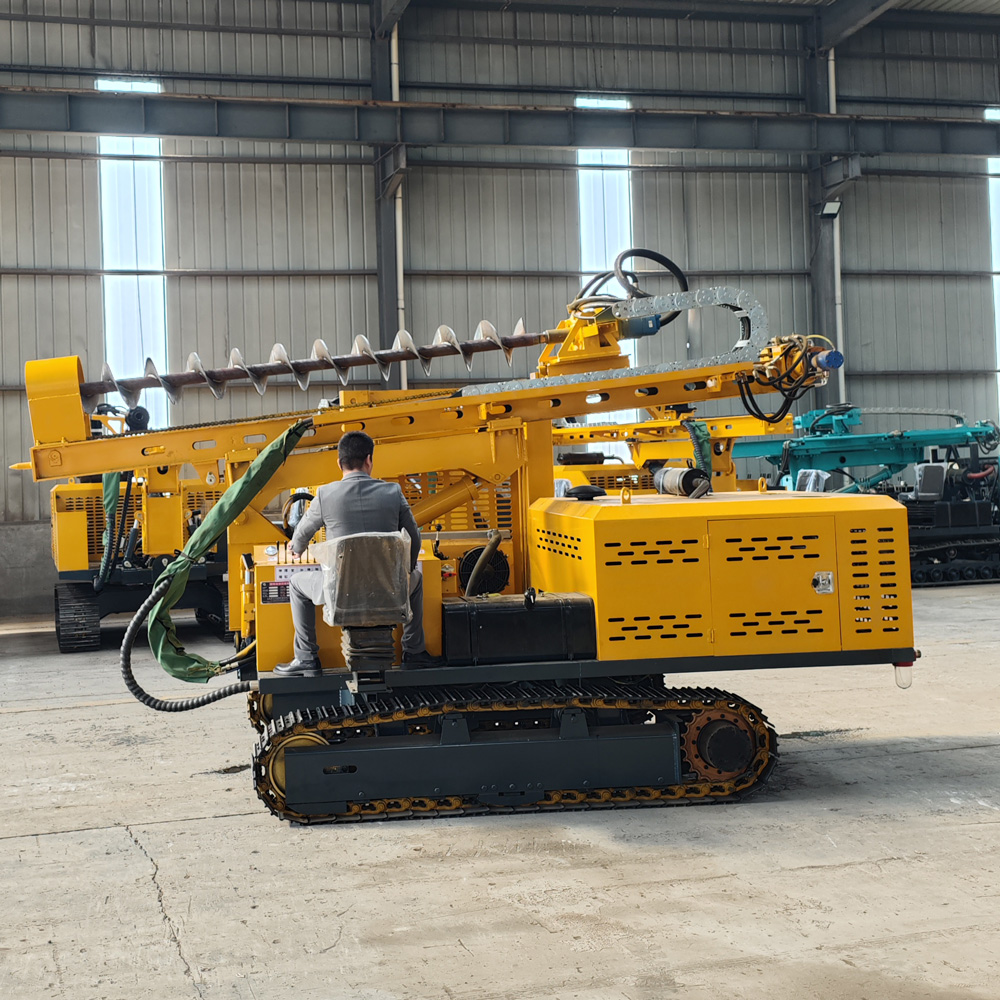

↕️ 120° kızak eğme farklı eğimler ve kazık konumu açıları için uygundur

Kızak eğme aralığı 120° olup arazi ve kazık konumu gereksinimlerine göre delme duruşu ayarlanabilir. Dağlık fotovoltaik ve düz olmayan alanlar için daha büyük eğme ayar kabiliyeti, makinenin tekrar tekrar açı arama süresini azaltabilir.

↔️ Çift silindirli sağ-sol salınım kolu yatay delik hizalama verimliliğini artırır

Kızak, çift silindirli sağ-sol salınım kolu kullanır ve şasi sabitlendikten sonra yatay ince ayar yapılabilir. Dizi tipi fotovoltaik istasyonlar için sağ-sol ayarı, şasinin küçük aralıklarla sık sık hareket ettirilmesini azaltarak sürekli kazık konumu inşaat verimliliğini artırır.

📍 450 mm uzatma kompanzasyonu ön-arka hassas konumlandırmayı kolaylaştırır

Ekipman, delici makine çalışma mekanizmasının ön-arka yönünde ince ayar için kullanılabilen 450 mm uzatma kompanzasyonuna sahiptir. Yüksek-alçak ayak, kızak salınım kolu, eğme ve uzatma kompanzasyonu birlikte çalıştığında, kazık konumlarının yoğun olduğu ve zemin yükseklik farkının sık değiştiği fotovoltaik temel mühendislikleri için daha uygundur.

🚜 300 mm palet plakası dağlık ve kaplamasız araziler için uygundur

Palet plakası genişliği 300 mm olup toprak yol, çimenlik, çakıllı zemin ve genel eğimli arazilerde kullanılabilir. Paletli şasi, tekerlekli ekipmanlara kıyasla fotovoltaik alan içi kısa mesafeli geçişler için daha uygundur; ancak ıslak eğimli yüzeyler, yumuşak zemin ve büyük yan eğimli alanlarda hız düşürülmeli ve devrilme riskine dikkat edilmelidir.

🧗 Daha dik eğimler için vinç eklenebilir

Orijinal kaynak, vinç eklendikten sonra daha dik eğimli çalışma koşulları için kullanılabileceğini belirtmektedir. Vinç, özel eğimlerde ekipman hareketi için yardımcı çekiş sağlayabilir; ancak kullanımdan önce ankraj noktası, çelik halat ve çekiş yönünün güvenilir olduğu doğrulanmalı, vinç gerekli inşaat yolu ve güvenli platformun yerini alamaz.

🌱 Toprak ve lös katmanları

Toprak ve lös genellikle fotovoltaik temel delme için daha uygundur, ancak su içeriği ve sıkılık delik duvarı stabilitesini etkiler. Eğimli arazideki lös, yağmurdan sonra yapışma kaybı ve ekipman kayması riski gösterebilir; bu nedenle hem delik kalitesine hem de palet zemin temas durumuna dikkat edilmelidir.

🟤 Killi zeminlerde matkap sıvanması ve talaş tahliyesine dikkat edin

Yüksek plastisiteli kil matkaba yapışarak sıvanma ve talaş tahliyesi sorunlarına yol açabilir. İnşaat sırasında matkap yüküne göre dönüş ve ilerleme ayarlanmalı, delici takım zamanında kaldırılıp temizlenerek etkili kesme korunmalıdır.

🪨 Çakıl kumu ve karışık örtü tabakası

Çakıl kumu, kum-çakıl ve karışık örtü tabakalarında tane boyutu belirgin şekilde değişir; matkap sıçraması, delik sapması ve yerel sıkışma kolayca oluşabilir. İnşaat sırasında tane boyutu, sıkılık ve su durumuna göre delici takım seçilmeli ve istikrarlı ilerleme sağlanmalıdır.

♻️ Dolgu atık tabakasında yabancı madde ve boşluklara dikkat edin

Dolgu atık tabakası tuğla, beton blok, inşaat demiri, ahşap ve boşluklar içerebilir; zemin homojenliği zayıftır. Delme sırasında anormal darbe, dönüş sıkışması veya ani basınç kaybı görülürse, delici takım ve redüktöre zarar vermemek için makine durdurulup kontrol edilmelidir.

💥 Darbe delici takım değiştirildikten sonra güçlü ayrışmış kaya ve kaya katmanları için kullanılabilir

Orijinal kaynak, darbe delici takım değiştirildikten sonra güçlü ayrışmış kaya ve kaya katmanları için kullanılabileceğini açıkça belirtmektedir. Kaya katmanı projeleri için kaya sertliği, bütünlük derecesi ve hedef delik çapına göre uygun delici takım seçilmelidir. Kaynakta darbe çekici modeli ve darbe enerjisi verilmediğinden, bu makale belirli sert kaya verimliliği için ek taahhüt vermez.

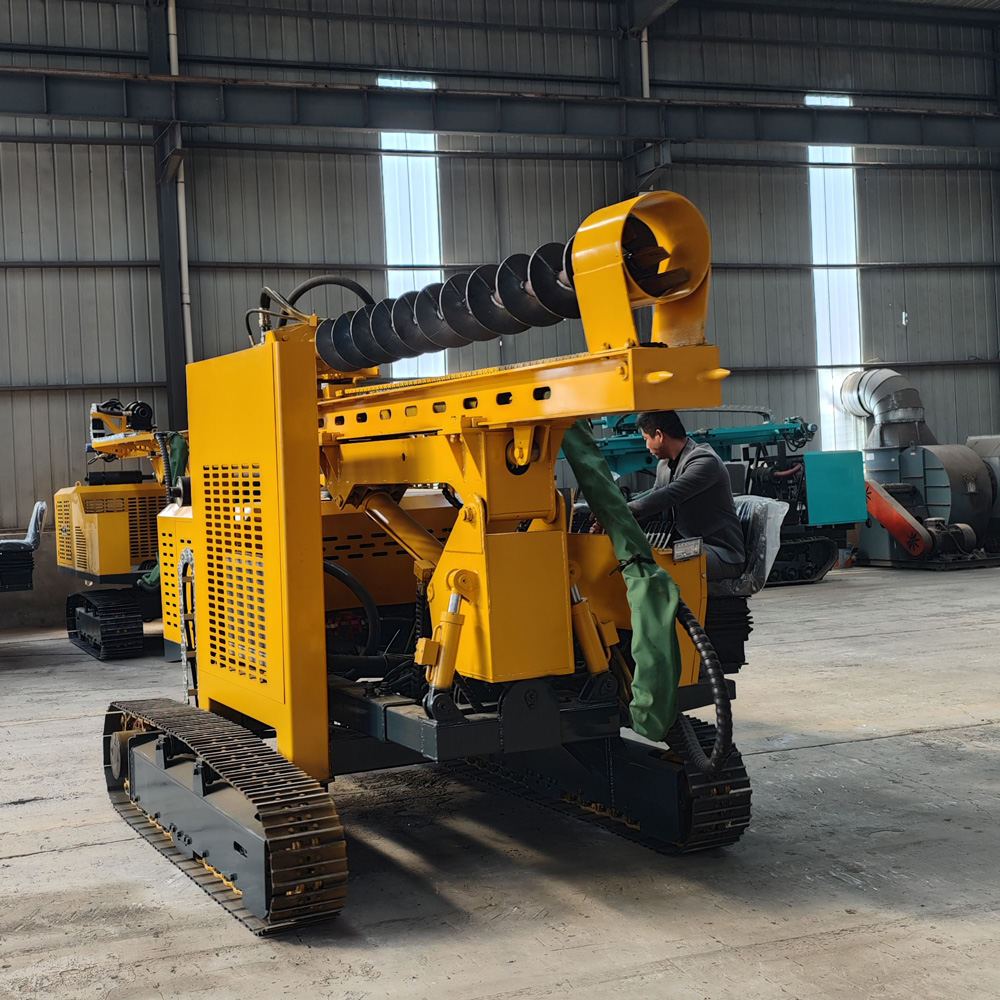

☀️ Dağlık fotovoltaik, PV390H'nin ana uygulama alanıdır

Dağlık fotovoltaik projelerinde genellikle büyük eğim değişiklikleri, belirgin kazık konumu yükseklik farkları ve ortalama inşaat yolu koşulları görülür. PV390H'nin yüksek-alçak ayaklı paletleri, 120° kızak eğmesi, çift silindirli sağ-sol salınım kolu ve 450 mm uzatma kompanzasyonu, temel olarak "eğimli arazide nasıl istikrarlı konumlandırma yapılır ve kazık konumu delik hizalaması tamamlanır" sorununu çözer.

🌄 Tepelik ve sürekli dalgalı arazide inşaat

Tepelik fotovoltaik alanlarda yerel eğim çok büyük olmasa da kazık konumları arasındaki sağ-sol yükseklik farkı ve zemin dalgalanması sıktır. Yüksek-alçak ayak ayarı, her kazık konumu için ekskavatörle düzeltme veya elle toprak doldurma ihtiyacını azaltarak istasyonun sürekli inşaat temposunu artırabilir.

☀️ Düz arazi merkezi fotovoltaik santrali

Nispeten düz büyük zemin fotovoltaik projelerinde bile PV390H, destek temeli ön delme ve delik açma işlerini üstlenebilir. Yüksek güç ve çok yönlü ayar kabiliyeti, kazık konumu sayısının fazla, sürenin kısa ve jeolojik değişimin sık olduğu istasyonlar için uygundur.

⚠️ Eğimli arazi inşaatında ağırlık merkezi ve palet zemin temasına dikkat edin

Yüksek-alçak ayak işlevi kullanılırken tek taraflı aşırı ayarın makinenin ağırlık merkezini kaydırması önlenmelidir; yan eğimli inşaat daha dikkatli yapılmalıdır; palet yüksekliği ayarlanmadan önce ekipmanın düşük hızda veya durmuş olduğundan emin olunmalı ve çevredeki personel ile engeller gözlenmelidir. Hiçbir eğim kabiliyeti saha güvenlik değerlendirmesinin yerini alamaz.

📌 Model ve parametre açıklaması

Orijinal kaynak adı "Yüksek-Alçak Ayaklı Hidrolik Fotovoltaik Kazık Çakma Makinesi"dir. PV390 ve PV390R serisiyle tutarlılık sağlamak için bu makale bu sürümü PV390H olarak adlandırmıştır; burada H, yüksek-alçak ayak/palet yüksekliği ayarlanabilir sürümü ayırt etmek için kullanılmıştır. Teknik parametreler orijinal kaynağa göre korunmuş olup motor, delik çapı, delme derinliği, tork ve ayar ölçüleri gibi değerler değiştirilmemiştir.

Gerçek jeolojik koşullar, eğim, delici takım formu, kazık tipi, delik çapı ve çalıştırma yöntemi farklılık gösterebileceğinden nihai delme verimliliği, delik kalitesi, ekipman geçiş kabiliyeti ve kazık çakma etkisi saha koşulları ve proje temel tasarımına göre belirlenmelidir.

📊 Ana teknik parametreler
