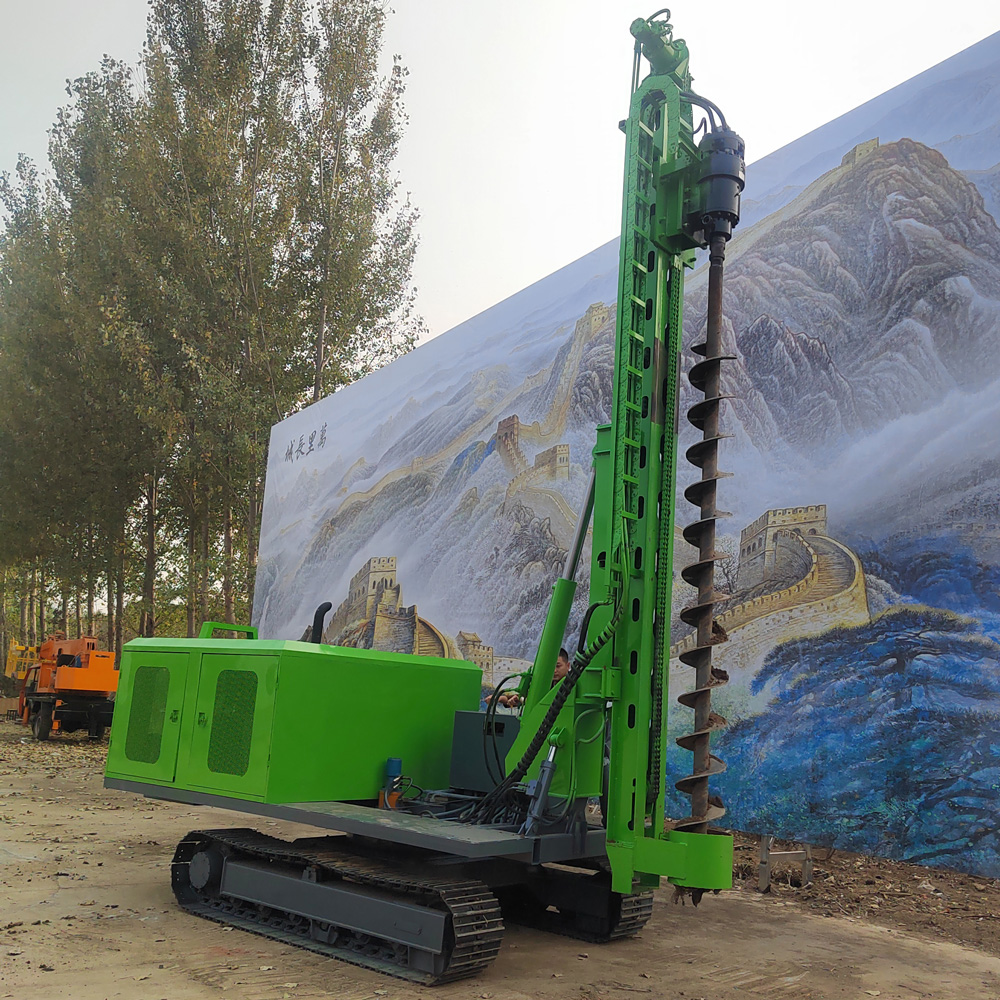

☀️ PV390R Dört Silindirli 360° Döner Hidrolik Güneş Enerjisi Kazık Çakma Makinesi

PV390R, zemin tipi güneş enerjisi santralleri, dağlık güneş enerjisi alanları ve karmaşık saha temel inşaatı için tasarlanmış paletli hidrolik güneş enerjisi kazık çakma makinesidir. Ekipman, 85 kW Yuchai dört silindirli motor, 13000 N·m redüktör torku, 80–600 mm delme çapı, 0–6 m delme derinliği ile birlikte 120° kızak eğme, çift silindirli sağ-sol salınım kolu, 500 mm teleskopik kompanzasyon ve 360° dönüş fonksiyonuna sahiptir. Standart güneş enerjisi kazık çakma makinesine kıyasla PV390R, çok yönlü hızlı delik hizalama ve makinenin tekrarlı hareketini azaltma konusuna daha fazla önem verir.

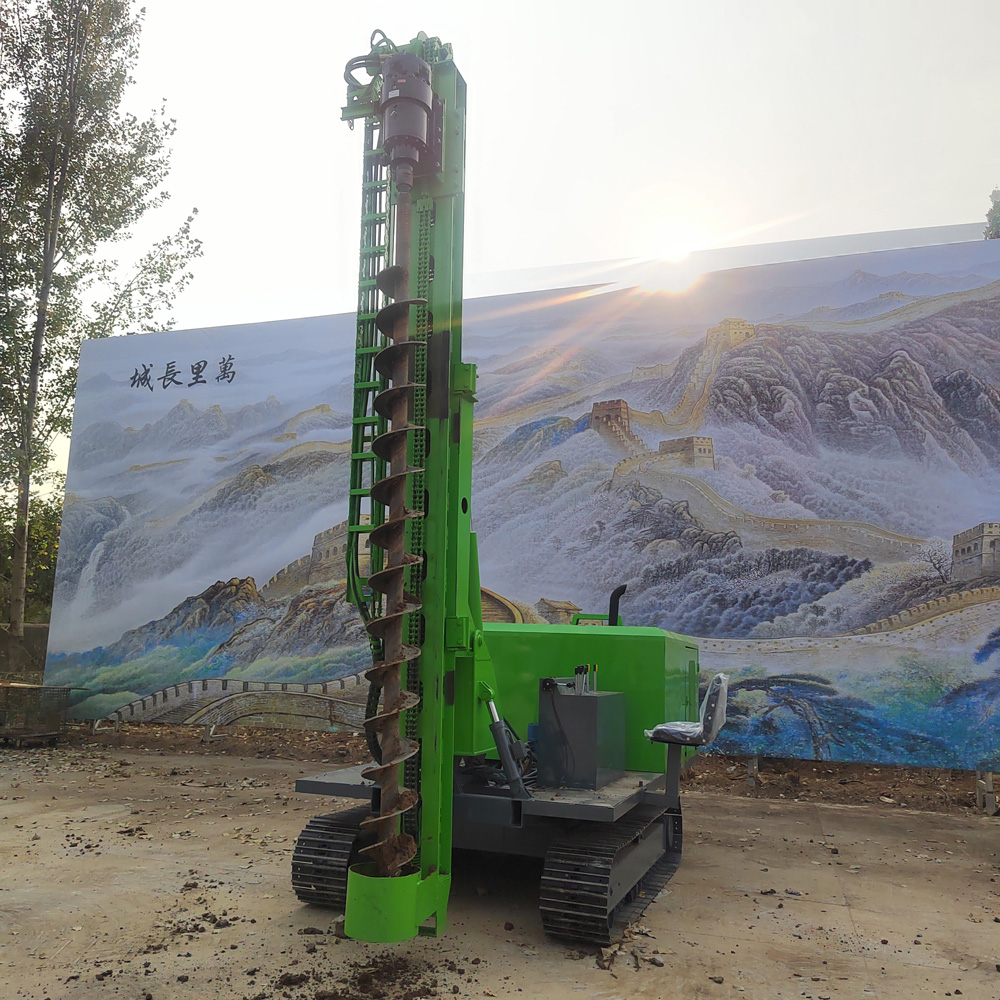

🔄 360° dönüş, PV390R'in en temel yapısal özelliğidir

PV390R'e eklenen 360° dönüş fonksiyonu, üst çalışma mekanizmasının şasi etrafında daha geniş bir yön aralığında ayarlanmasını sağlar. Kazık noktalarının yoğun olduğu, çalışma yüzeyinin dar olduğu veya farklı yönlerdeki birden fazla kazık noktasının sürekli işlenmesi gereken güneş enerjisi projelerinde, makinenin tekrarlı dönüş ve yer değiştirmesini azaltarak saha içinde sürekli çalışma verimliliğini artırır.

🎯 Büyük alanlı güneş enerjisi kazık noktalarının sürekli inşaatı için daha uygundur

Büyük güneş enerjisi santralleri genellikle düzenli sıralanmış çok sayıda kazık noktasına sahiptir. Paletli şasi saha içi hareketi üstlenirken, 360° dönüş, sağ-sol salınım kolu ve ön-arka teleskopik kompanzasyon detay hizalamayı üstlenir; böylece ekipman tek bir duruş pozisyonunda daha fazla yönde kazık noktası ayarı yapabilir ve her kazık noktası için makinenin yeniden hareket ettirilmesi süresini azaltır.

⚙️ 85 kW Yuchai dört silindirli motor istikrarlı hidrolik güç sağlar

Ekipman, yürüyüş, dönüş, zincir basıncı, kızak konum ayarı ve 360° dönüş için güç sağlayan 85 kW Yuchai dört silindirli motor kullanır. Güneş enerjisi alanları genellikle kırsalda, dağlık bölgelerde veya sabit güç kaynağının bulunmadığı çalışma yüzeylerinde yer alır; dizel güç bağımsız çalışmayı kolaylaştırır. Sürekli yüksek yük altında çalışırken soğutma, hava filtresi ve yakıt sistemi bakımına özellikle dikkat edilmelidir.

🔩 13000 N·m tork, sığ katmanlı büyük çaplı temel ön delme için uygundur

Redüktör maksimum torku 13000 N·m, matkap mili devri 90 r/min olup 80–600 mm aralığında temel delme işlerinde kullanılabilir. Büyük çaplı, sıkı zemin katmanları ve çakıl içeren formasyonlar daha yüksek tork gerektirir; inşaat sırasında matkap yüküne, delme çapına ve talaş tahliye durumuna göre ilerleme ayarlanmalı, zorla bastırma yapılmamalıdır.

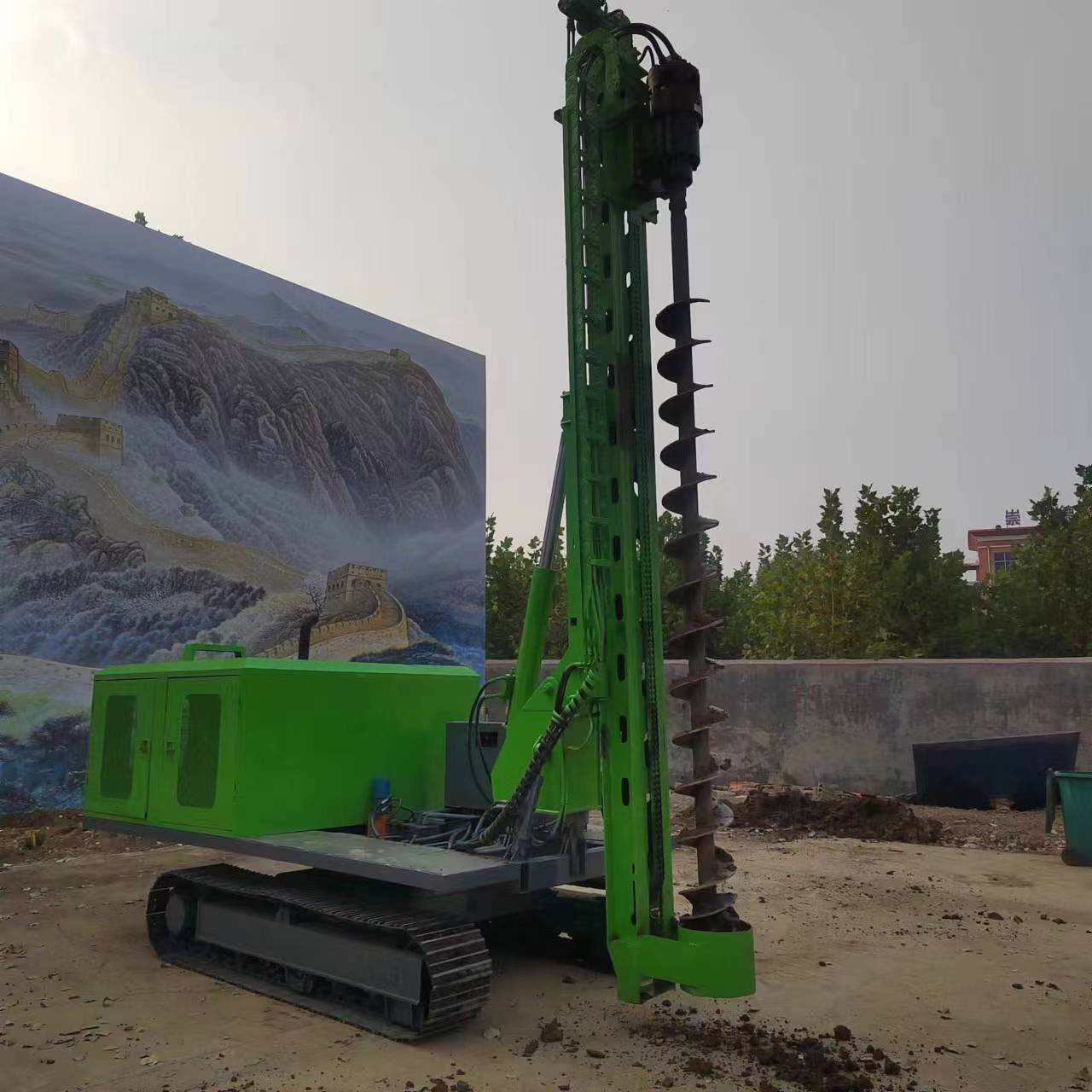

🕳️ 0–6 metre delme derinliği güneş enerjisi kazık temel inşaatı konumlandırmasına uygundur

Maksimum delme derinliği 6 m olup güneş enerjisi paneli temeli ön delme, kılavuz delik açma ve diğer sığ temel işleri için uygundur. Bu ekipman bir güneş enerjisi ve mühendislik kazık çakma-delme makinesidir, su kuyusu sondaj makinesi değildir; temel değeri sığ katmanlı yüksek frekanslı kazık noktası inşaatı, çok açılı çalışma ve karmaşık saha uyumluluğudur.

📐 80–600 mm delik çapı çeşitli temel tiplerini kapsar

Delme çapı 80–600 mm olup güneş enerjisi paneli temel tasarımına, kazık tipine, zemine ve kılavuz delik gereksinimine göre matkap ekipmanı seçilebilir. Küçük çaplar standart kazık noktası ön delme için, büyük çaplar özel temel delikleri için kullanılabilir. Nihai delik çapı proje tasarımı ve inşaat yöntemine göre belirlenmelidir.

⛓️ Zincir basıncı sürekli ilerlemeli inşaat için uygundur

PV390R, matkap ekipmanına sürekli itme kuvveti sağlayan zincir basınç yöntemini kullanır. Güneş enerjisi sahası inşaat temposu hızlıdır; ancak çakıl, dolgu katmanı ve kuvvetli ayrışmış kayada aşırı hızlı basınç, delik sapması, matkap sıkışması ve ekipman darbesini artırabilir; bu nedenle dönüş yüküne ve zemin değişimine göre ilerleme ayarlanmalıdır.

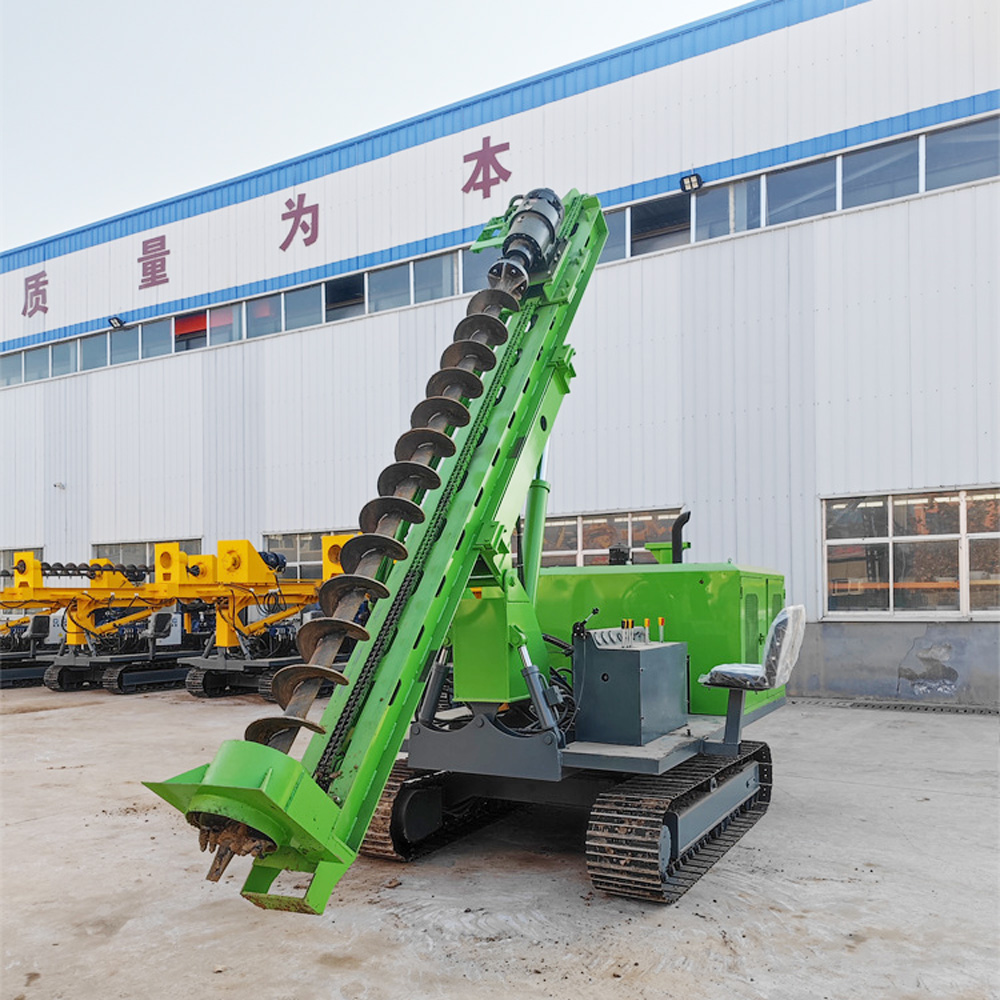

↕️ 120° kızak eğme, eğimli araziler ve açılı kazık noktaları için uygundur

Kızak eğme aralığı 120° olup dağlık güneş enerjisi ve düz olmayan sahalarda arazi ve kazık noktası gereksinimlerine göre delme konumunun ayarlanmasına yardımcı olur. Yalnızca sınırlı açı ayarı yapabilen ekipmanlara kıyasla daha geniş konum ayar aralığı, makinenin çalışma açısı arama süresini azaltabilir.

↔️ Çift silindirli sağ-sol salınım kolu yanal delik hizalama kabiliyetini artırır

Kızak, çift silindirli sağ-sol salınım kolu kullanır ve şasi sabitlendikten sonra delme konumu yanal olarak düzeltilebilir. 360° dönüş ile birlikte ekipman önce büyük yön ayarını yapabilir, ardından kızak salınım koluyla detay hizalama yapabilir; bu da kazık noktalarının yoğun olduğu dizili güneş enerjisi projeleri için daha uygundur.

📏 500 mm teleskopik kompanzasyon ön-arka hassas konumlandırmayı kolaylaştırır

Ekipman, kazık noktasının ön-arka yönünde ince ayar için 500 mm teleskopik kompanzasyon sunar. 360° dönüş, sağ-sol salınım kolu, kızak eğme ve teleskopik kompanzasyon birleştiğinde, şasinin küçük aralıklarla tekrarlı hareketi azaltılabilir ve delik hizalama süreci daha esnek hale gelir.

🚜 400 mm palet genişliği kaplanmamış güneş enerjisi sahaları için uygundur

Palet genişliği 400 mm olup toprak yol, çimenlik, çakıllı zemin ve genel eğimli arazilerde iyi tutunma sağlayabilir. Güneş enerjisi sahalarındaki yollar genellikle tamamen sertleştirilmemiştir; paletli şasi, tekerlekli ekipmanlara kıyasla saha içi kısa mesafeli yüksek frekanslı hareket için daha uygundur.

⛰️ 35° tırmanma kabiliyeti bazı dağlık güneş enerjisi projeleri için uygundur

Verilerde tırmanma açısı 35° olarak belirtilmiştir. Gerçek dağlık inşaatlarda yan eğim, zemin kayganlığı, toprak yapısı ve makinenin ağırlık merkezi birlikte değerlendirilmelidir; özellikle çalışma mekanizması döndükten sonra ekipmanın ağırlık merkez durumu değişeceğinden güvenlik yalnızca maksimum tırmanma parametresine göre değerlendirilmemelidir.

🌱 Toprak katmanı ve lös inşaatı

Toprak katmanı ve lös, güneş enerjisi temel inşaatında yaygın zemin türleridir. Bu tür formasyonlarda delme genellikle kolaydır; ancak su içeriği ve sıkılık delik duvarı stabilitesini etkiler. İnşaat sırasında delik oluşum durumuna göre matkap ekipmanı ve ilerleme ayarlanmalı, aşırı genişletme veya delik ağzı çökmesinden kaçınılmalıdır.

🟤 Kil zeminlerde matkap sıvanması ve talaş tahliyesine dikkat edilmelidir

Yüksek plastisiteli kil, matkaba yapışarak sıvanma ve talaş tahliyesinde zorluk yaratabilir. İnşaat sırasında matkap yüküne göre dönüş ve ilerleme hızı uygun şekilde ayarlanmalı ve matkap ekipmanı zamanında temizlenerek etkili kesme korunmalıdır.

🪨 Çakıllı kum ve dolgu katmanı matkap ekipmanı seçimini daha fazla zorlar

Çakıllı kum, çakıl ve dolgu atık katmanlarında tane dağılımı homojen olmadığından matkap sıçraması, delik sapması, sıkışma ve yerel boşluklar oluşabilir. Dönüş yükünde ani artış veya anormal darbe durumunda matkap derhal yukarı çekilip kontrol edilmeli, sürekli zorla ilerleme önerilmez.

💥 Darbe matkap ekipmanı değiştirildikten sonra kuvvetli ayrışmış kaya ve kaya katmanlarında kullanılabilir

Orijinal veriler, darbe matkap ekipmanı değiştirildikten sonra kuvvetli ayrışmış kaya ve kaya katmanlarında kullanılabileceğini açıkça belirtmektedir. Bu tür formasyonlarda gerçek inşaat kabiliyeti kaya sertliğine, bütünlük derecesine, hedef delik çapına ve darbe matkap ekipmanı konfigürasyonuna göre belirlenmelidir. Orijinal verilerde darbe çekici modeli ve darbe enerjisi belirtilmediğinden, belirli sert kaya verimliliği için ek taahhüt verilmemektedir.

☀️ Zemin tipi merkezi güneş enerjisi santralleri

Zemin tipi güneş enerjisi projelerinde kazık noktası sayısı fazla, dizilim düzenli ve teslim süresi sıkıdır. PV390R, paletli hareketle saha içi geçişi tamamlar, ardından 360° dönüş ve kızak ayarıyla birden fazla kazık noktasında delik hizalaması yapar; sürekli inşaat temposu için daha uygundur.

🏔️ Dağlık güneş enerjisi ve karmaşık eğimli sahalar

Dağlık güneş enerjisinde ekipman geçiş kabiliyeti, inşaat konumu ve kazık noktası hizalamasına daha fazla dikkat edilir. PV390R'in paletli şasisi, 120° kızak eğmesi, 360° dönüşü ve çok yönlü kompanzasyonu engebeli arazilerde çalışma konumunun ayarlanmasına yardımcı olur; ancak resmi çalışma öncesinde ekipmanın park platformunun stabil olduğundan emin olunmalıdır.

🏭 Ticari ve endüstriyel güneş enerjisi ile fabrika sahası temel inşaatı

Fabrika, park ve ticari-endüstriyel güneş enerjisi projelerinde ekipman ayrıca panel temeli ön delme, çit direği deliği ve diğer sığ temel inşaatlarında kullanılabilir. Daha esnek 360° dönüş fonksiyonu, binalar, yollar ve ekipmanlar arasında sınırlı alana sahip sahalarda şasi dönüşünü azaltmaya yardımcı olur.

⚠️ 360° dönüşlü inşaatta çalışma yarıçapına özellikle dikkat edilmelidir

Üst yapı döndürülmeden önce çevrede insan, araç, havai hat ve diğer makine girişimi olmadığı doğrulanmalıdır; eğimli arazide çalışırken dönüş sonrası ağırlık merkezi değişimine daha fazla dikkat edilmelidir; delme sırasında personel döner matkap mili, zincir basınç mekanizması, kızak salınımı ve üst dönüş alanına girmemelidir.

📌 Model ve parametre açıklaması

Orijinal veri adı “4 silindirli hidrolik güneş enerjisi kazık çakma makinesi” olup kullanıcının son belirlediği model PV390R'dir; buradaki R, 360° dönüş versiyonunu ayırt etmek için kullanılmıştır. Teknik parametreler orijinal verilere göre düzenlenmiştir: 85 kW Yuchai dört silindirli motor, 80–600 mm delme çapı, 0–6 m delme derinliği, 13000 N·m tork, 90 r/min matkap mili devri, 120° kızak eğme, 500 mm teleskopik kompanzasyon ve 360° dönüş fonksiyonu.

Gerçek jeolojik koşullar, matkap ekipmanı tipi, kazık tipi, delik çapı, inşaat açısı ve çalıştırma yöntemi farklılık gösterebileceğinden nihai delme verimliliği, delik kalitesi ve kazık çakma etkisi saha koşullarına ve proje temel tasarımına göre belirlenmelidir.
