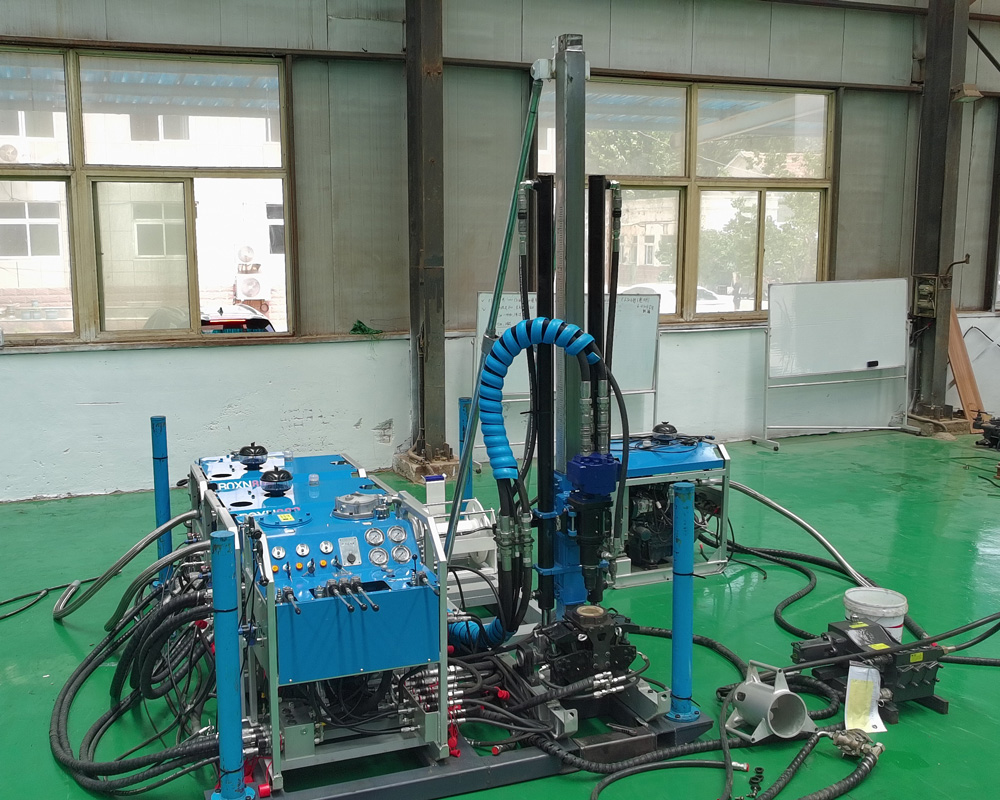

CR1200P

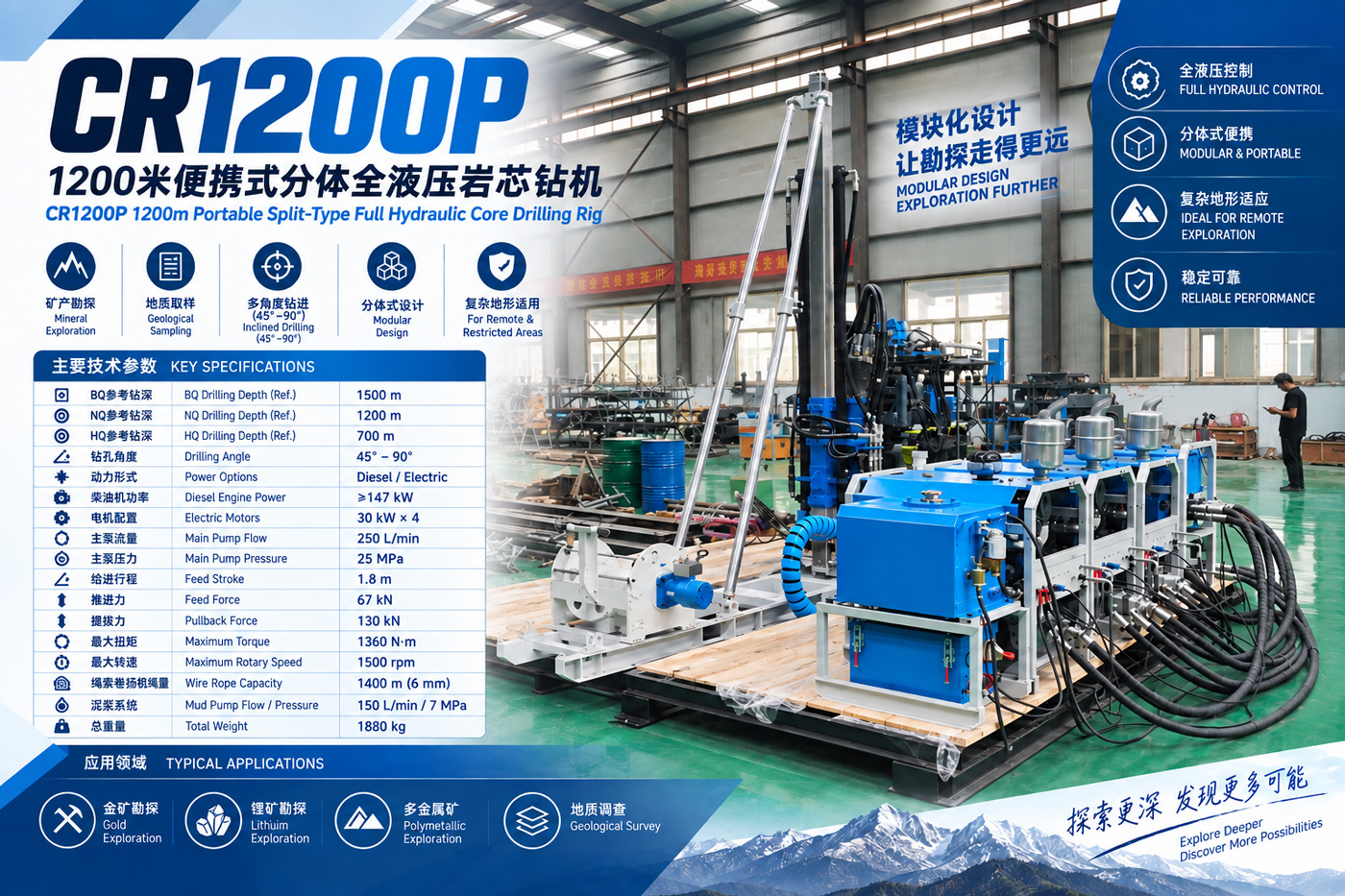

⛏️ CR1200P 1200 Metre Taşınabilir Modüler Tam Hidrolik Karot Sondaj Makinesi

CR1200P, öncelikli olarak yüksek dağ, orman ve uzak maden sahalarındaki derin arama görevleri için tasarlanmıştır. 1200 metre sınıfı karot alma kapasitesini modüler taşıma yöntemiyle birleştirir; cevher kütlesinin ön kontrolünün yapıldığı ancak derin kaynakların doğrulanması gerektiği ve büyük paletli makinelerin mevcut yollarla ulaşamadığı projeler için uygundur.

🌐 1200 Metre Sınıfı: Daha Derin Kaynak Kontrolüne Odaklanma

BQ referans derinliği 1500 m, NQ referans derinliği 1200 m, HQ referans derinliği 700 m'dir. 600 ve 800 metre sınıfı makinelere kıyasla CR1200P, cevher kütlesinin derinlere uzanımı, çevresel genişleme ve kaynak yükseltme sondajları için daha uygundur; ikincil mineralizasyon zonlarını, derin yapıları veya daha derin anomali kütlelerini doğrulamak için kullanılabilir.

🥇 Derin Altın Madeni ve Maden Yedek Kaynak Arama

Üretim madenleri yedek kaynak ararken genellikle mevcut üretim alanlarının çevresinden veya dağ platformlarından derinlere doğru sondaj delikleri planlar. CR1200P, 45°–90° aralığında sondaj yapabilir; derin karotlarla cevher kütlesinin devam edip etmediğini belirler ve maden genişletme, rezerv artırma ve derin planlama için jeolojik veri sağlar.

🟠 Büyük Bakır ve Polimetalik Sistemlerin Derin Doğrulaması

Büyük bakır ve polimetalik yataklar genellikle kalın örtü tabakası, karmaşık alterasyon ve çok fazlı yapılarla birlikte bulunur. 1200 metre sınıfı sondaj delikleri daha geniş dikey aralığı kesebilir; sürekli karot alındıktan sonra mineralizasyon merkezi, kayaç teması, alterasyon zonlanması ve fay kontrol ilişkilerini analiz etmek için kullanılabilir.

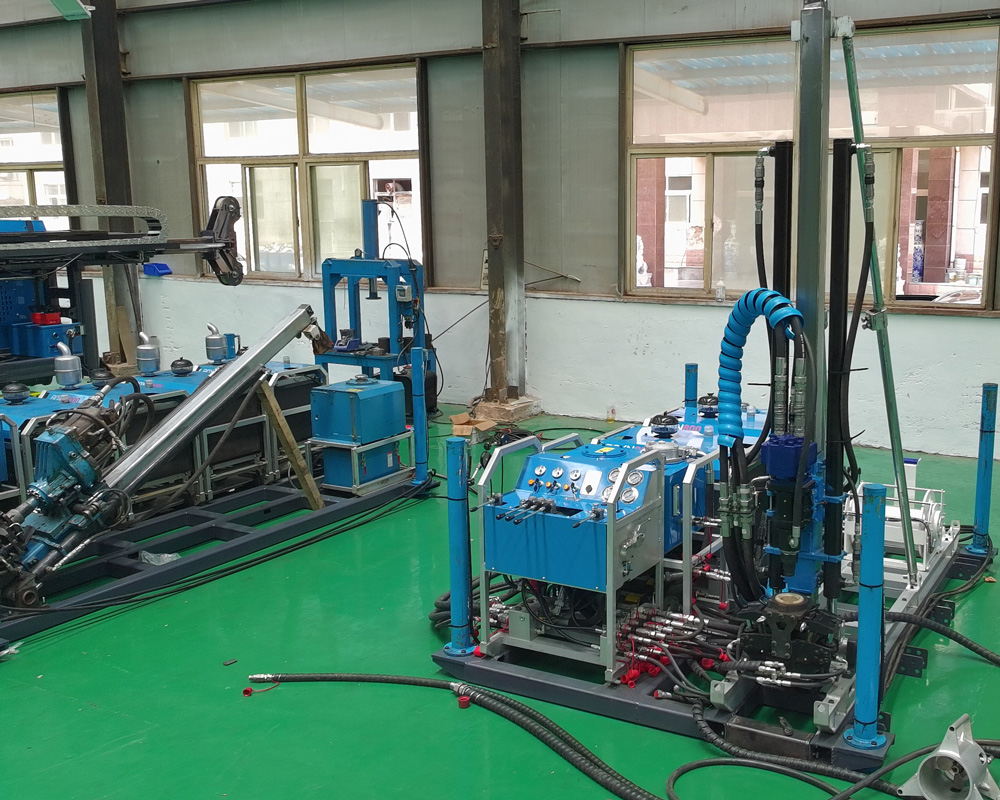

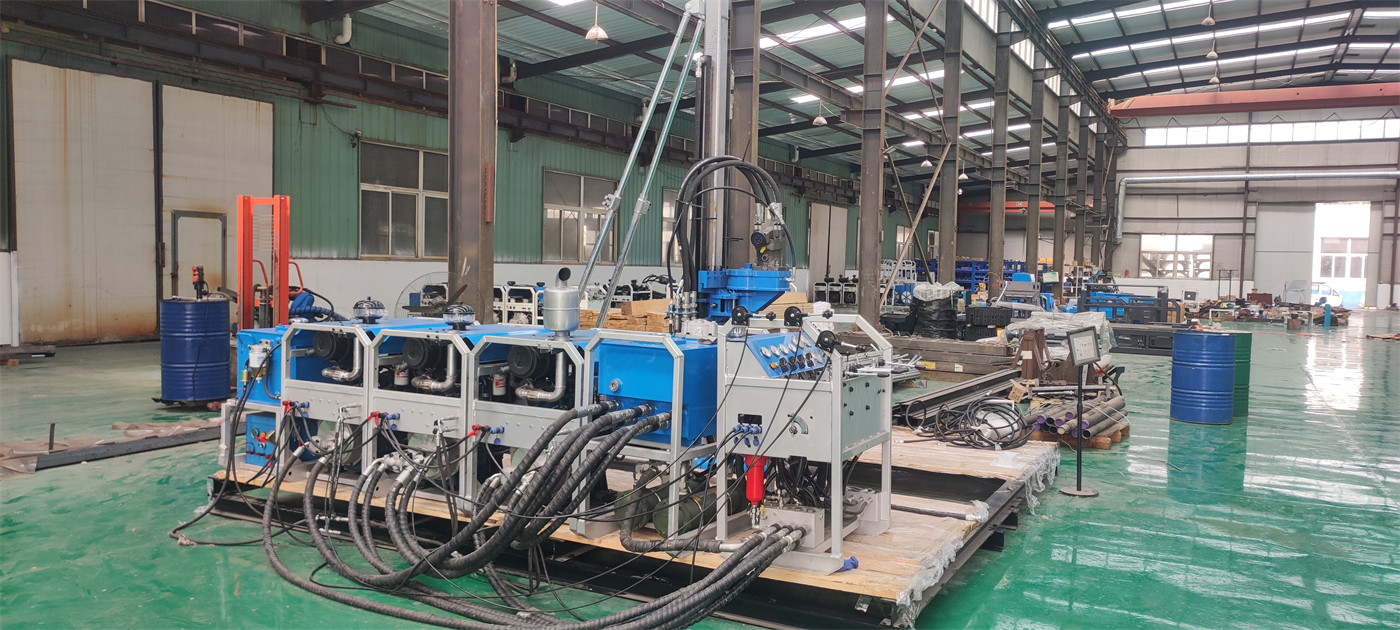

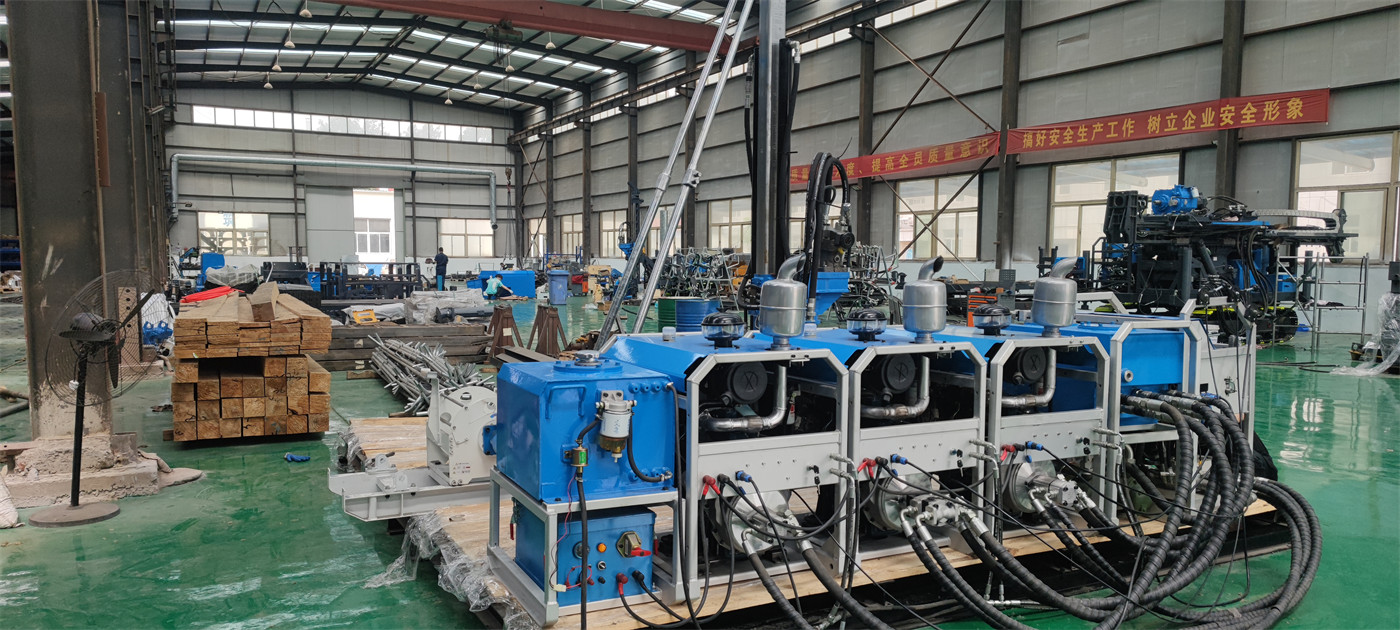

🏔️ Modüler Yapı, Uzak Projelerde Ekipman Erişimini Kolaylaştırır

Derin sondaj makineleri genellikle daha büyük güç ve hidrolik sistemlere sahiptir; tek parça taşıma, yol ve vinç koşulları açısından yüksek gereksinimler doğurur. CR1200P, ekipmanı birden fazla işlevsel modüle ayırır ve sahaya kademeli olarak taşınabilir. Yine de saha organizasyonunda eğim, vinç noktaları, su temini, güç ve yedek parça ikmali önceden planlanmalıdır.

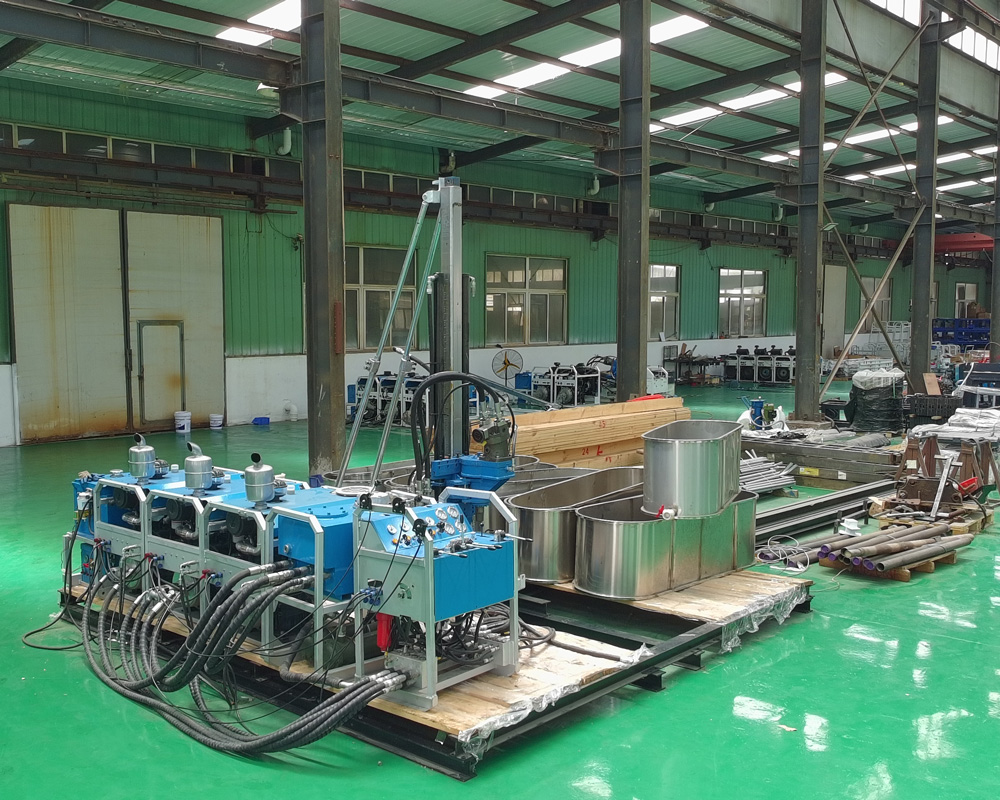

🔄 1360 N·m Tork ve 1500 rpm Devir Aralığı

Döner kafa, değişken deplasmanlı pistonlu motor ve dişli tahrik kullanır; maksimum tork 1360 N·m, maksimum devir 1500 rpm'dir ve salınım veya yana kaydırma desteklenir. Derin deliklerin farklı aşamalarında devir ve tork ihtiyaçları büyük ölçüde değişir; operatör, kayaç özelliklerine, delik çapına ve sondaj dizisi yüküne göre dinamik ayar yapmalıdır.

💪 130 kN Kaldırma Kuvveti, İyi Delik İçi Yönetimin Yerini Tutamaz

CR1200P'nin itme kuvveti 67 kN, kaldırma kuvveti 130 kN'dir. 1200 metre sınıfı deliklerde, delik sapmasını kontrol etmek, delik duvarını stabilize etmek ve sondaj çubuğu sürtünmesini azaltmak, yalnızca kaldırma kuvvetini artırmaktan daha önemlidir. Kaldırma direnci sürekli artarsa, zamanında sirkülasyon yapılmalı, kaldırma kontrolü veya delik duvarı işlemi uygulanmalıdır.

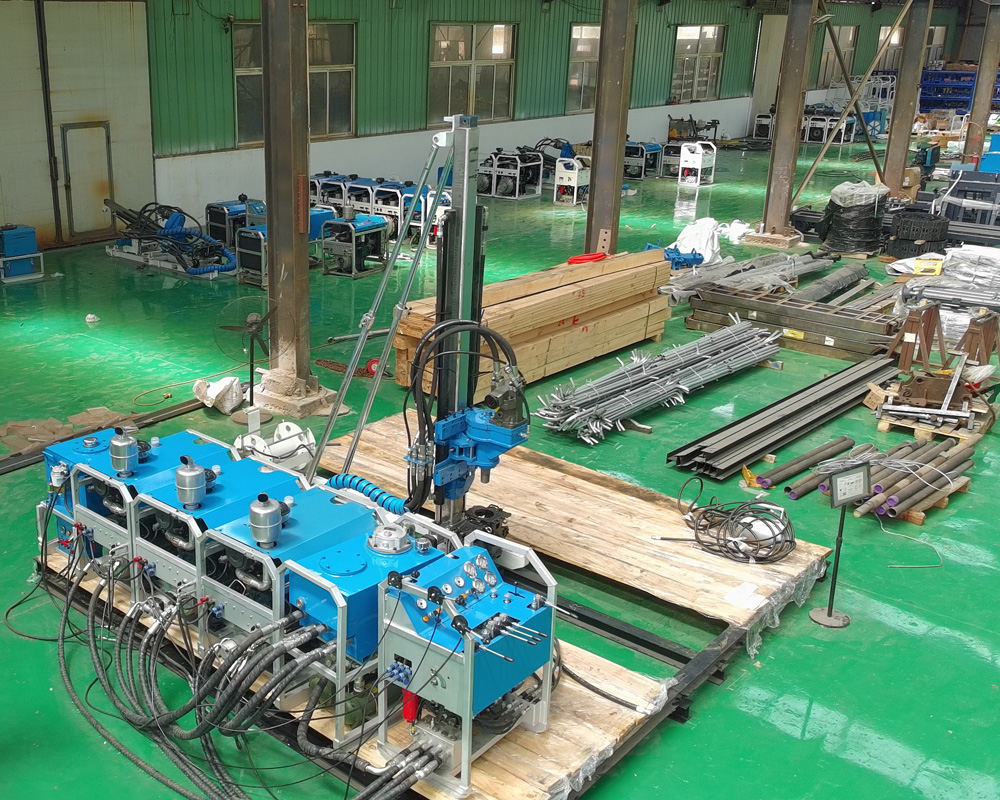

🧵 1400 Metre Halat Kapasitesi Derin Deliklerde Sürekli Karot Alma İçin Uygundur

Vinç halat kapasitesi 1400 m'dir; 6 mm çelik halat kullanır ve kaldırma hızı 116 m/dk'dır. Derin deliklerde iç tüp kaldırma mesafesi uzun olduğundan çelik halat sık kullanılır; bu nedenle kopuk teller, aşınma, ezik izleri ve halat ucu bağlantıları için düzenli kontrol ve değişim kayıtları tutulmalıdır.

🛢️ 250 L/dk Ana Pompa, Yüksek Yüklü Hidrolik Sistemi Destekler

Ana pompa debisi 250 L/dk, basıncı 25 MPa'dır; ana hidrolik tank 250 L'dir ve kontrol manuel + pilot tipidir. Yüksek hidrolik debi, derin deliklerde sürekli çalışmayı kolaylaştırır; ancak hidrolik yağ filtrasyonu, sıcaklık kontrolü ve yüksek basınçlı hat bakımına daha fazla özen gösterilmesini gerektirir.

💧 150 L/dk Çamur Debisi Daha Uzun Delikler İçin Uygundur

Çamur pompası debisi 150 L/dk, basıncı 7 MPa'dır. Derin deliklerde kesintisiz taşıma mesafesi uzundur; çamur aynı zamanda soğutma, yağlama ve duvar koruma işlevi görür. Derin kaçaklar, su içeren kırıklar veya kırık zonlarla karşılaşıldığında, dönüş suyu ve pompa basıncı değişimlerine göre çamur özellikleri zamanında ayarlanmalıdır.

⚡ 147 kW Sınıfı Dizel Güç ve Elektrikli Seçenek

Dizel motor gücü ≥147 kW olmalıdır; ayrıca 30 kW × 4 elektrik motoru kombinasyonu da kullanılabilir. Uzak saha projeleri bağımsız güç ve yakıt tedarikine daha fazla önem verir; istikrarlı elektrik kaynağına sahip maden platformları, enerji maliyetine ve bakım koşullarına göre elektrikli konfigürasyonu tercih edebilir.

🪨 Derin Faylar, Kırık Zonlar ve Kaçak Katmanlar

Derin delikler fay zonlarına girdiğinde karot kırılması, anormal pompa basıncı, azalan dönüş suyu veya delik duvarı düşmeleri görülebilir. Bu durumda mekanik darbeyi azaltmak, tur süresini kısaltmak ve sirkülasyon anormalliklerini zamanında gidermek gerekir. Şiddetli kaçaklarda, ilerlemeyi körü körüne artırmak yerine muhafaza borusu, kaçak önleme veya kademeli duvar koruma uygulanmalıdır.

🌍 Tipik Kullanım Alanları

CR1200P; altın, bakır, lityum, nikel, demir, kurşun-çinko ve polimetalik madenlerin derin aramalarında ve ayrıca uzak bölgelerde derin jeolojik araştırma, yapı doğrulama, maden çevresi genişletme ve kaynak yükseltme projelerinde kullanılabilir.

🛡️ Uzak Derin Delik Projelerinde Yedek Parça Yönetimi Daha da Önemlidir

Uzak maden sahalarında ekipman arızası sonrası yedek parça bekleme süresi maliyetlidir. Sahada yaygın contalar, filtreler, hızlı bağlantı elemanları, çelik halat aşınma parçaları, sondaj takımları ve çamur malzemeleri bulundurulmalı; ayrıca güç, hidrolik, vinç ve sıkma tertibatı için düzenli bakım planı oluşturulmalıdır.

⚠️ Derin Delik Uygulama Notları

Sondaja başlamadan önce platform stabilitesi, delik yönü, sondaj çubuğu stoğu, su kaynağı ve güç kaynağı doğrulanmalıdır; modüller monte edildikten sonra hidrolik bağlantılar ve mekanik bağlantılar tek tek kontrol edilmelidir. Derin delik aşamasında tork, pompa basıncı, dönüş suyu ve kaldırma direnci sürekli kaydedilmeli; trend anormallikleri tespit edildiğinde zamanında müdahale edilmelidir.

Gerçek jeolojik koşullar, delik içi ekipmanlar, delik açısı ve operasyon yöntemleri farklılık gösterebileceğinden, nihai sondaj verimliliği, derinlik ve karot geri kazanım oranı saha koşullarına göre belirlenmelidir.
