CR600P

⛏️ CR600P 600 Metre Taşınabilir Modüler Tam Hidrolik Karot Sondaj Makinesi

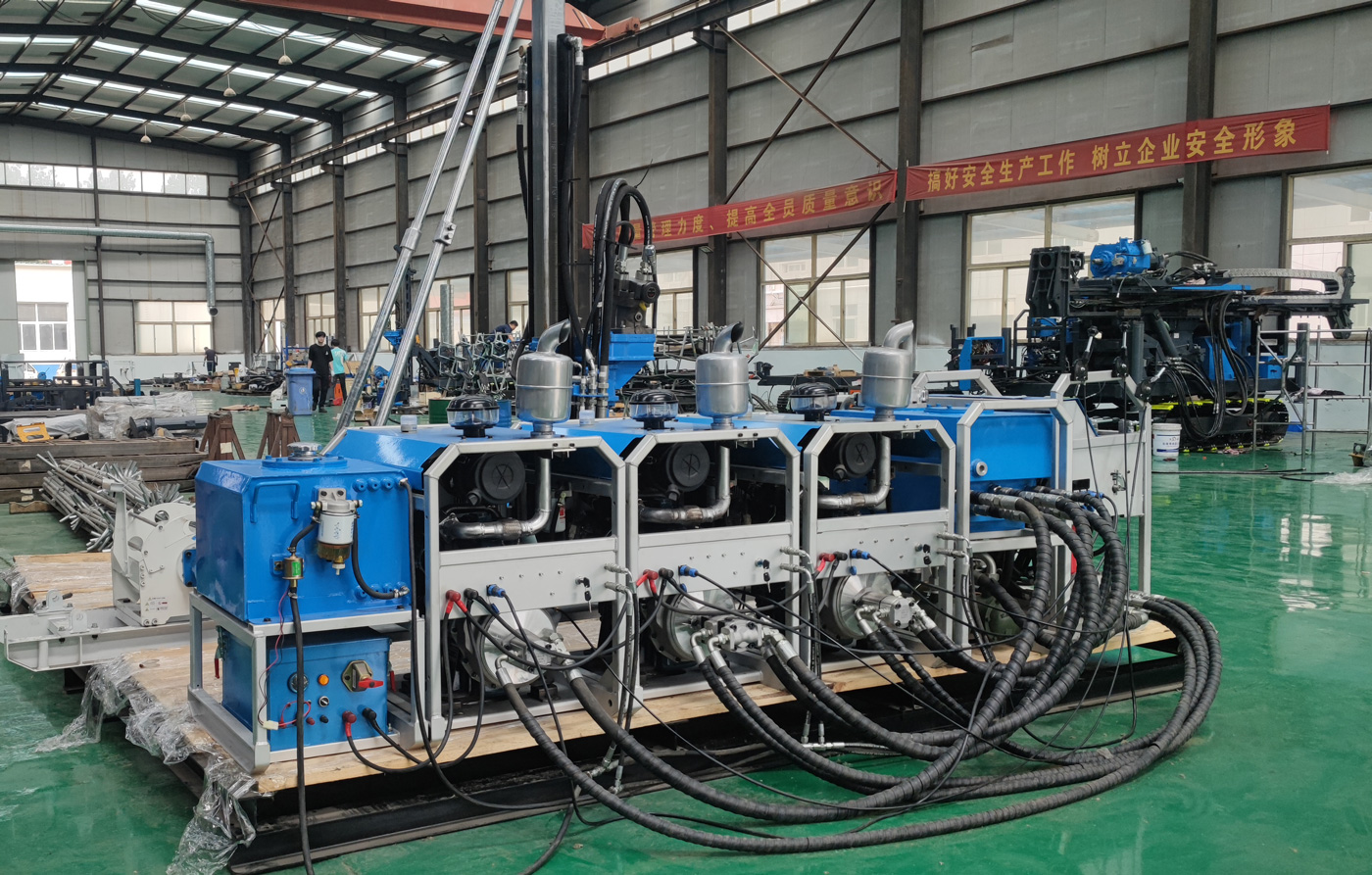

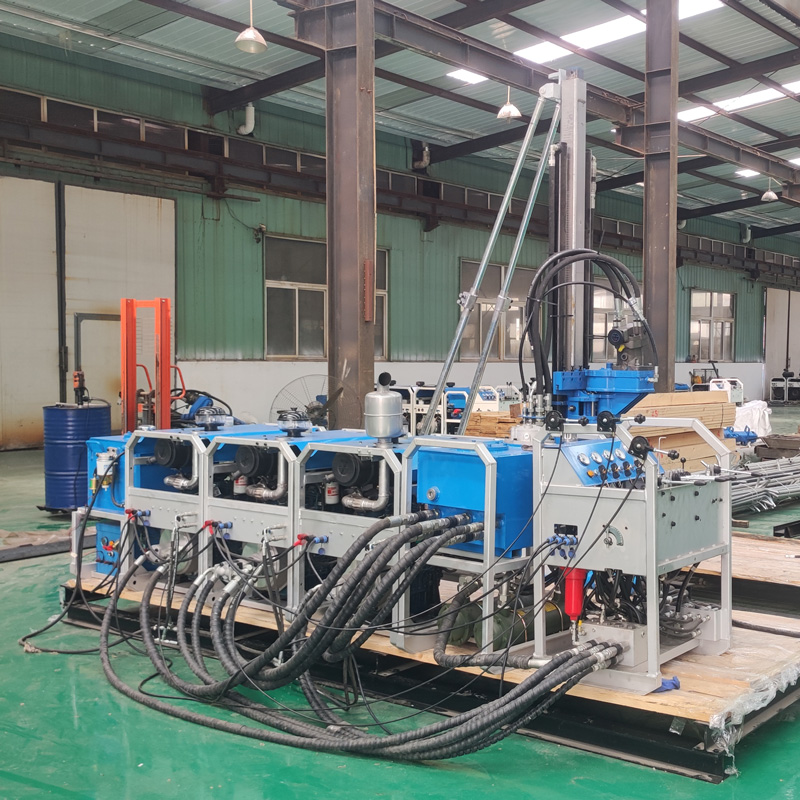

CR600P, dağlık, ormanlık ve yolu olmayan maden sahaları için tasarlanmış taşınabilir modüler tam hidrolik karot sondaj makinesidir. Makine; güç, hidrolik, operasyon, çamur ve delme mekanizmalarını bağımsız olarak taşınabilen birden fazla fonksiyonel modüle ayırır. Böylece 600 metre sınıfında karot alma kapasitesi korunurken, tek tek modüllerin taşınması kolaylaşır ve büyük paletli makinelerin ulaşamadığı sondaj noktaları için uygundur.

🏔️ Dağlık ve Yolu Olmayan Araziler Bu Makinenin Ana Kullanım Alanıdır

Jeolojik sondaj noktaları genellikle yamaçlarda, vadilerde, ormanlık alanlarda ve geçici platformlarda bulunur; birçoğunda tam teşekküllü yol yoktur. CR600P, modüler yapısı sayesinde saha koşullarına göre parça parça delik ağzına taşınabilir ve ardından monte edilir. Yol yapımını azaltmak ve büyük araçlara bağımlılığı düşürmek isteyen projeler için bu yapı, tek parça makinelere göre daha esnektir.

⏱️ Hızlı Sökme ve Takma, Birden Fazla Delikte Kesintisiz Çalışmayı Sağlar

Makine yapısı, sökme-takma ve saha taşımacılığı için optimize edilmiştir; dokümanlarda montajın en hızlı yaklaşık 30 dakikada tamamlanabildiği belirtilmektedir. Gerçek süre; taşıma mesafesi, saha koşulları, personel deneyimi ve yardımcı ekipmanlara bağlı olarak değişebilir. Ancak sondaj hatlarındaki deliklerin dağınık olduğu projelerde hızlı sökme-takma, delik değişim süreçlerindeki yardımcı işleri önemli ölçüde azaltır.

🎯 600 Metre Sınıfı Kapasite, Prospeksiyon, Detay Arama Öncesi ve Cevher Doğrulama İçin Uygundur

CR600P'nin BQ referans delme derinliği 760 m, NQ referans delme derinliği 600 m ve HQ referans delme derinliği 280 m'dir. Yüzey araştırmaları, jeokimyasal ve jeofizik anomali belirleme veya sığ delik doğrulamasından sonra daha derinlerden sürekli karot örnekleri almak isteyen projeler için uygundur; cevherleşme zonlarının doğrulanması, cevher kütlesi sınırlarının kontrolü ve orta derinlikte kaynak değerlendirmesi için kullanılabilir.

🥇 Altın Damarları ve Tektonik Alterasyon Zonlarında Sondaj

Kuvars damar tipi altın, makaslama zonu tipi altın ve tektonik alterasyon tipi altın yatakları genellikle engebeli dağlık arazilerde bulunur. Makine 45°–90° arası delme açısı destekler; cevher kütlesinin eğimine göre eğik veya dike yakın delikler açılabilir, böylece delik cevherleşme zonunu daha uygun bir açıyla keser. Alınan karotlar; loglama, örnekleme, yapısal analiz ve cevherleşme sürekliliğinin belirlenmesi için kullanılabilir.

🟠 Bakır, Kurşun-Çinko ve Polimetalik Maden Prospeksiyonu

Bakır, kurşun-çinko ve polimetalik maden aramalarında sürekli karot; yan kayaç, alterasyon, kırıklı zonlar ve cevherleşme bölümleri arasındaki ilişkiyi tam olarak yansıtır. CR600P, karmaşık arazilerde birden fazla orta derinlikte delik açmak ve sonraki sıkılaştırma sondajları ile kaynak tahmini için temel jeolojik veri sağlamak üzere uygundur.

⚙️ Tam Hidrolik Kontrol, Kayaç Koşullarına Göre Delme Parametrelerinin Ayarlanmasını Sağlar

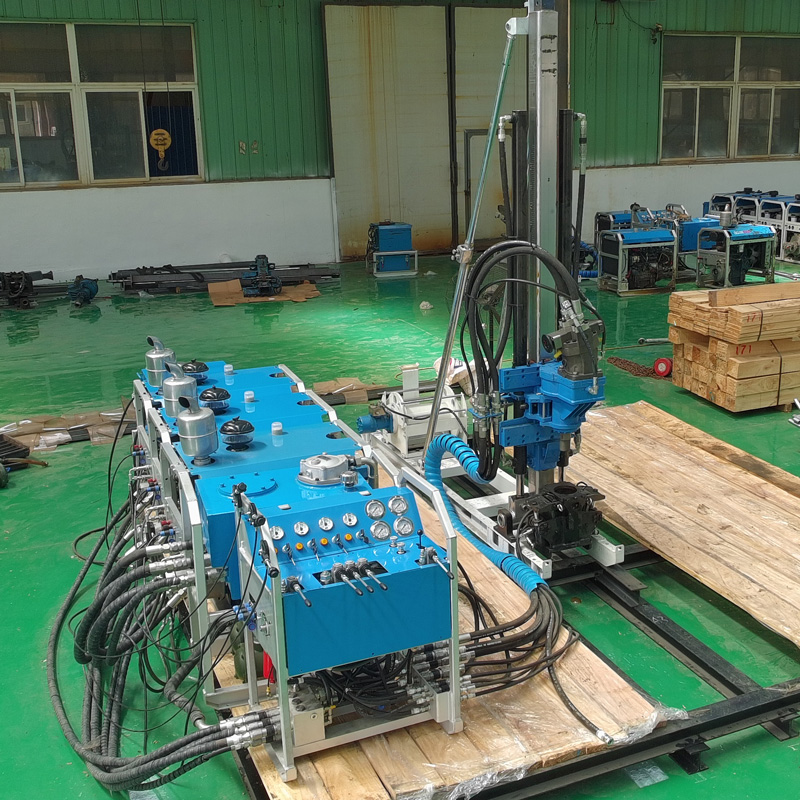

Güç kafası maksimum 1200 dev/dak hız ve 780 N·m tork üretir; 55 kN itme kuvveti ve 100 kN çekme kuvveti ile birlikte, kayaç sağlamlığına, matkap tipine ve karot çapına göre devir ve ilerleme hızı ayarlanabilir. Sağlam sert kayalarda matkap kesme verimliliğine dikkat edilmeli; kırıklı zayıf zonlarda ise ilerleme ve karot boyu kontrolü daha önemlidir.

🧲 Hidrolik Tutucu, Güvenlik ve Sondaj Borusu Uyumluluğunu Bir Arada Sunar

Tutucu maksimum 120 kN sıkma kuvveti sağlar, 54–127 mm arası boru çaplarını kabul eder ve hidrolik tahriklidir. Dokümanlarda ayrıca, beklenmedik boru düşmesi riskini azaltmak için basınç kaybı koruma tasarımına sahip olduğu vurgulanmaktadır. Boru bağlama ve çözme işlemleri sırasında tutucu yüzeylerinin temiz tutulması ve hidrolik basıncın düzenli kontrol edilmesi gerekir.

🧵 800 Metre Halat Kapasitesi, Telli Karot Alma İşlemine Uygundur

Vinç sistemi 6 mm çelik halat kullanır, 800 m halat kapasitesine sahiptir ve 116 m/dakika kaldırma hızı sunar. Telli karot alma, her turda tüm sondaj kolonunu kaldırma ihtiyacını azaltır; özellikle derinlik arttıkça verimlilik avantajı belirginleşir. Halattaki kopuk teller, ezilmeler, aşınmalar ve sarım düzeni günlük kontrollerde incelenmelidir.

💧 Çamur Sirkülasyonu; Soğutma, Kesinti Taşıma ve Delik Duvarı Koruma İçin Kullanılır

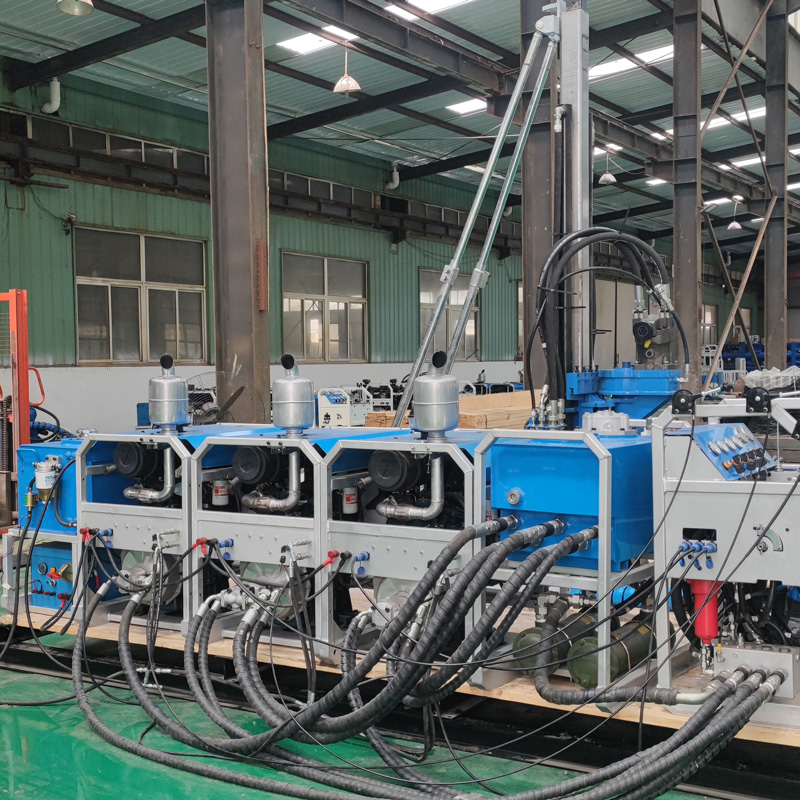

Çamur ünitesi, 90 L/dakika debi ve 3 MPa basınç sağlayan bir dalgıç yüksek basınç pompası kullanır. Sağlam kayaçlarda birincil görevi soğutma ve kesinti taşımadır; ayrışmış, kırıklı veya gevşek zonlarda ise çamur özelliklerinin ayarlanması ve muhafaza borusu uygulamaları ile delik duvarı stabilitesi sağlanmalı, göçük veya ciddi kaçaklar önlenmelidir.

⚡ Dizel ve Elektrikli Güç Seçenekleri Proje İhtiyacına Göre Yapılandırma Sağlar

CR600P, dizel veya elektrikli güç ile çalışabilir. Dizel motor gücü ≥66 kW olmalıdır; ayrıca 22 kW × 2 elektrik motoru kombinasyonu da kullanılabilir. Uzak saha projeleri genellikle bağımsız güç kaynağını tercih ederken, istikrarlı elektrik şebekesi olan maden sahalarında elektrikli seçenek; enerji maliyeti, bakım kolaylığı ve güç kaynağı durumuna göre değerlendirilebilir.

🌲 Orman, Dağ ve Çevreye Duyarlı Bölgeler İçin Uygundur

Modüler makine, büyük araçların doğrudan delik noktasına girmesi ihtiyacını azaltır; ancak çalışma öncesinde yamaç stabilitesi, kaya düşmesi, yağışlı dönemde yol durumu, elle taşıma rotaları ve geçici platformların taşıma kapasitesi değerlendirilmelidir. Dağlık arazide sondajın zorluğu sadece delme işlemi değildir; lojistik organizasyonu ve saha güvenliği de proje verimliliğini doğrudan etkiler.

⚠️ Kullanım Önlemleri

Ekipman sahaya girmeden önce modül ağırlıkları ve taşıma rotaları doğrulanmalıdır; montaj tamamlandıktan sonra hızlı bağlantı elemanları, hidrolik hatlar ve yapısal bağlantılar kontrol edilmelidir. Eğik deliklerde sondaj öncesi mast ve tabanın stabilitesi sağlanmalıdır. Sürekli sondaj sırasında hidrolik yağ, filtreler, çelik halat, tutucu ve çamur pompası düzenli olarak kontrol edilmeli; anormal sıcaklık artışı, sızıntı veya kaldırma direncinde değişiklik fark edildiğinde derhal müdahale edilmelidir.

Gerçek jeolojik koşullar, delik içi ekipmanlar, delme açısı ve operasyon yöntemlerindeki farklılıklar nedeniyle nihai delme verimliliği, derinlik ve karot alma başarısı saha koşullarına göre değişiklik gösterebilir.
