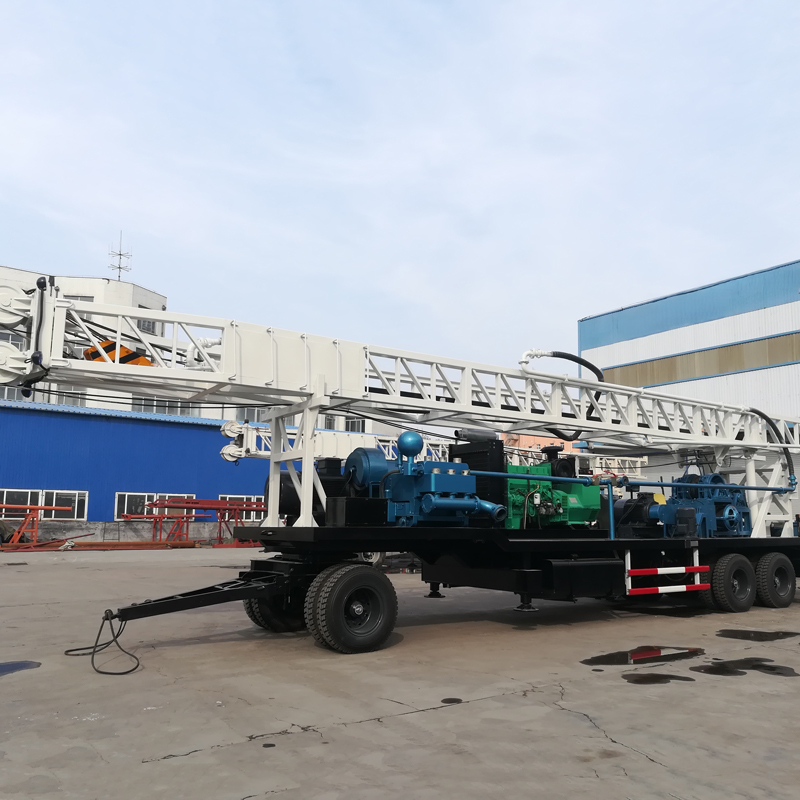

💧 WRTR1000 1000 Metre Çekici Tip Döner Tablalı Su Kuyusu Sondaj Makinesi

WRTR1000, 1000 metre sınıfı derin su kuyuları, jeotermal, maden sahası su temini, hidrojeoloji ve büyük ölçekli mühendislik sondajları için tasarlanmış ağır hizmet tipi çekici tip döner tablalı sondaj makinesidir. Makine, çekici şasi üzerinde bağımsız dizel güç ünitesi, 25 kN·m döner tabla, 60 T hidrolik teleskopik K tipi kule, çift vinç, BW1200/7 yüksek debili çamur pompası ve 50 kW yardımcı jeneratörü bir arada barındırır; zemin koşullarına göre çamur doğrudan sirkülasyon, hava köpüğü, DTH delici ve opsiyonel hava kaldırmalı ters sirkülasyon arasında geçiş yapabilir.

🎯 1000 metre sınıfı konumlandırma, gerçek derin kuyular ve karmaşık zemin projeleri için uygundur

Maksimum sondaj derinliği 1000 m olan WRTR1000, sıradan orta ve sığ su kuyusu ekipmanlarının üstlenemeyeceği derin yeraltı suyu projelerini kapsayabilir. Maden sahası su temini, büyük ölçekli endüstriyel su kullanımı, kurak bölgelerdeki derin kuyular, jeotermal araştırmalar ve derin hidrojeolojik sondajlar için bu seviye daha fazla derinlik rezervi sunar. Gerçek sondaj derinliği yine de delik çapı, sondaj takımları, zemin, sirkülasyon yöntemi ve kuyu tamamlama tasarımına bağlı olarak belirlenmelidir.

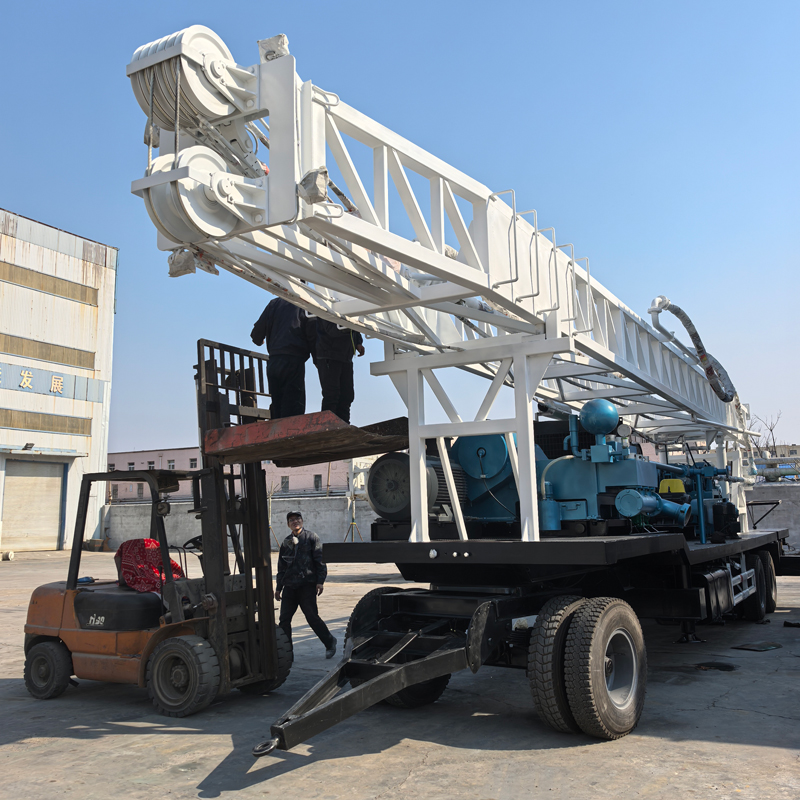

🚛 Çekici tip ağır hizmet platformu, büyük sondaj sahalarının bütün olarak taşınmasını kolaylaştırır

Kule, döner tabla, vinç, çamur pompası ve güç sistemi çekici platform etrafında düzenlenmiştir; uygun bir çekici araç ile projeler arasında taşınabilir. Maden sahaları, çiftlikler, jeotermal alanlar ve uzak su kuyusu projeleri için bu yapı, tamamen sabit sondaj sahalarına kıyasla projeler arası nakliyeyi kolaylaştırır; ancak yol genişliği, köprü taşıma kapasitesi, dönüş yarıçapı ve taşıma yükseklik sınırları önceden kontrol edilmelidir.

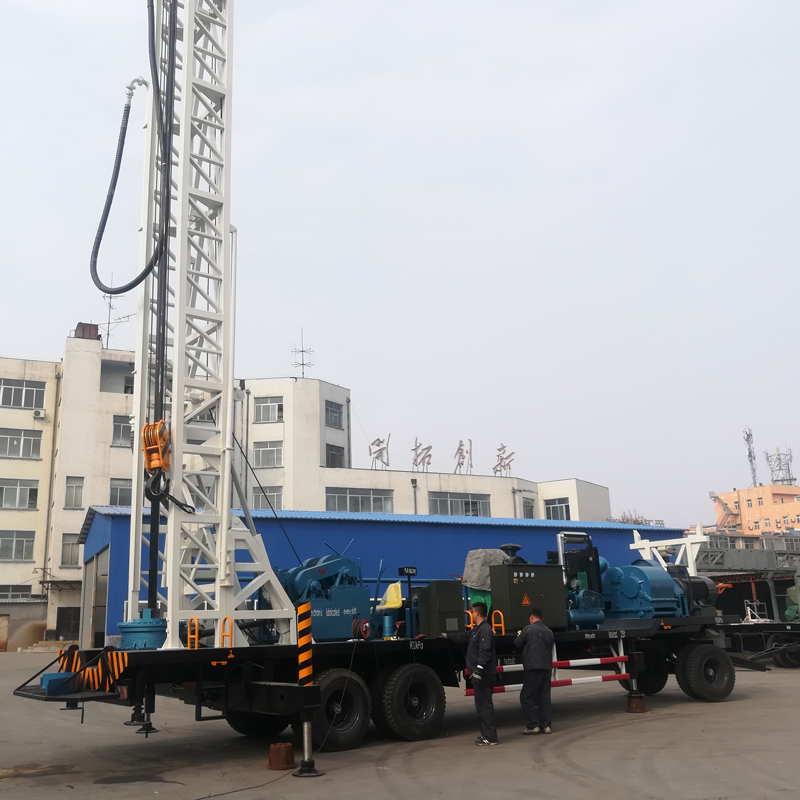

🗼 60 ton hidrolik teleskopik K tipi kule, uzun sondaj dizileri için uygundur

Kule toplam yüksekliği 19,5 m, etkin yüksekliği 18,482 m ve maksimum yükü 60 T'dir. Hidrolik teleskopik K tipi yapı, uzun sondaj boruları ve derin delik sondaj dizilerinin işlenmesini karşılayabilir; taşıma durumunda çalışma yüksekliğinin bir kısmını azaltır. 1000 metre sınıfı projelerde sondaj dizisi ağırlığı ve muhafaza borusu işlem yükü daha yüksektir; kulenin taşıma kapasitesi makinenin önemli bir temelidir.

🔄 25 kN·m dört kademeli döner tabla, gevşek zeminlerden ana kayaya kadar değişen koşullara uyum sağlar

Döner tabla maksimum torku 25 kN·m olup 37 / 52 / 84 / 145 r/min olmak üzere dört hız kademesi sunar. Düşük hız yüksek tork, büyük sondaj takımları, muhafaza borusu işlemleri ve yüksek dirençli zeminler için uygundur; daha yüksek devirler ise nispeten stabil yumuşak kaya, ayrışmış tabaka ve bazı tortul zeminler için uygundur. Derin delik uygulamalarında tork, çamur dönüşü ve sondaj takımı yüküne göre kademe zamanında ayarlanmalıdır.

🕳️ 660 mm döner tabla geçiş deliği, büyük çaplı muhafaza boruları ve derin kuyu yapıları için kolaylık sağlar

Döner tabla maksimum geçiş deliği çapı 660 mm olup büyük boyutlu kare sondaj boruları, sondaj takımları ve muhafaza borusu işlemleri için alan sağlar. Derin su kuyuları ve bazı mühendislik delikleri için büyük geçiş deliği yapısı daha büyük kuyu borusu ve muhafaza sistemlerinin yapılandırılmasını kolaylaştırır; ancak nihai kuyu tamamlama çapı akifer, kuyu borusu, pompa tipi ve zemin stabilitesine göre tasarlanmalıdır; geçiş deliği ölçüsü doğrudan sabit sondaj çapı olarak anlaşılmamalıdır.

🧵 90 kN ana vinç + 50 kN yardımcı vinç, saha organizasyon verimliliğini artırır

Ana vinç tek halat kaldırma kuvveti 90 kN, yardımcı vinç tek halat kaldırma kuvveti 50 kN olup her iki tamburun halat kapasitesi 160 m'dir. Ana ve yardımcı çift vinç, sırasıyla sondaj dizisi işleme, muhafaza borusu desteği, sondaj takımı taşıma ve saha kaldırma işlerini üstlenerek uzun sondaj boruları ve derin delik operasyonlarının sürekliliğini artırır.

💪 60 T hareketli kanca ve 60 T su döner başlığı, derin delik ağır yük koşulları için uygundur

Hareketli kanca ve su döner başlığının nominal yükü 60 T'dir. 1000 metre sınıfı sondajlarda sondaj dizisi ağırlığı, muhafaza borusu ağırlığı ve delik duvarı sürtünmesi giderek artar; yüksek nominal yük, normal boru indirme-çıkarma ve takım işlemleri için marj sağlar. Sıkışma ve anormal direnç durumlarında yine öncelikle sirkülasyon, yavaş çekme ve delik içi değerlendirme ile müdahale edilmelidir.

🔩 12,192 metre kare sondaj borusu ve 9,4 metre standart sondaj borusu, boru ekleme sıklığını azaltır

Kare sondaj borusu ölçüsü 108 × 108 × 12192 mm, standart sondaj borusu 89 × 9400 mm olup opsiyonel olarak 89 / 114 / 127 mm sondaj borusu çapları mevcuttur. Daha uzun sondaj boruları, 1000 metre derin deliklerde boru ekleme sayısını azaltmaya yardımcı olur; ancak kule alanı, kaldırma ve taşıma organizasyonu açısından daha yüksek gereksinimler getirir.

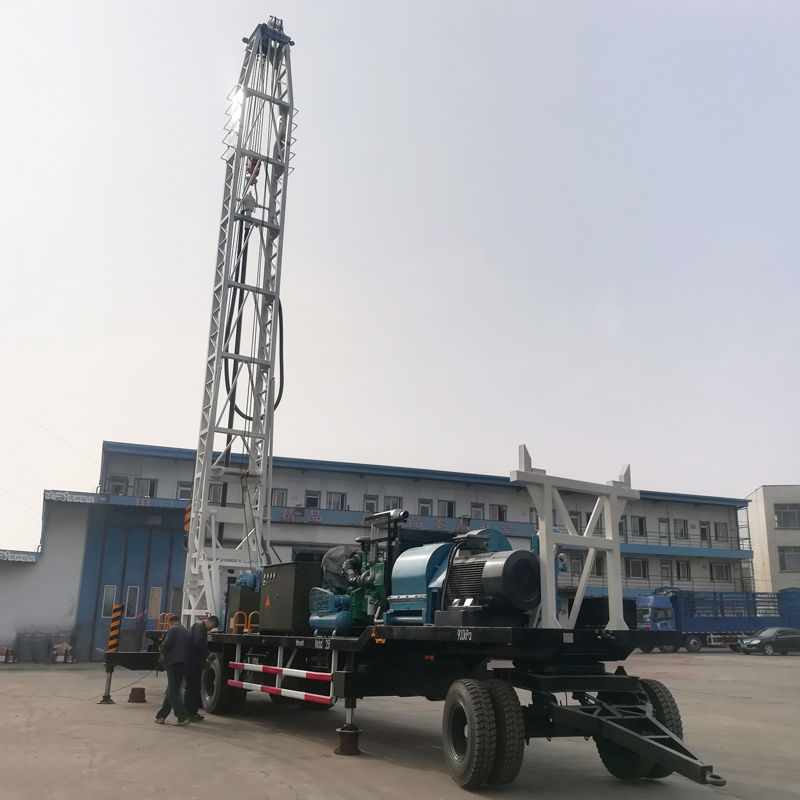

💧 BW1200/7 çamur pompası, derin delik çamur sirkülasyonu için yüksek debi sağlar

BW1200/7 çamur pompası maksimum basıncı 7 MPa, debisi 1200 L/min olup derin delik çamur doğrudan sirkülasyonunda çakıl taşıma, delik duvarı koruma, matkap soğutma ve delik içi basınç kontrolü için kullanılabilir. Delik derinliği arttıkça sirkülasyon direnci ve kırıntı taşıma mesafesi artar; yüksek debili çamur pompası istikrarlı çamur dönüşünü sürdürmek için daha elverişlidir.

🟤 Kil ve yumuşak zeminler çamur doğrudan sirkülasyon için uygundur

Kil, silt ve diğer yumuşak zeminlerde çamur doğrudan sirkülasyon kullanılabilir; uygun çamur özellikleri ile delik duvarı stabilize edilir ve sondaj kırıntıları yüzeye taşınır. Kil tabakalarında matkap sıvanması ve çamur dönüşünün zayıflaması önlenmeli; devir, matkap tipi ve çamur özellikleri ayarlanarak sondaj durumu iyileştirilebilir.

🏖️ Kum ve çakıl tabakalarında muhafaza borusu ve delik çökmesini önleme önemlidir

Gevşek kum ve çakıl tabakaları kolayca çökebilir, çamur kaçırabilir ve delik genişleyebilir; geçici muhafaza borusu veya kademeli muhafaza borusu gerekebilir. 660 mm döner tabla geçiş deliği ve 60 T kule yükü, muhafaza borusu işlemleri için geniş çalışma alanı sağlar; ancak muhafaza borusu kademe sayısı yine zemin tasarımına göre belirlenmelidir.

🪨 Ayrışmış kaya ve parçalanmış kayada sondaj yöntemi esnek şekilde değiştirilebilir

Güçlü ayrışmış veya parçalanmış kaya tabakalarına girildiğinde, delik tabanı direnci ve çamur dönüşüne göre döner sondaj sürdürülebilir veya hava köpüğü ya da diğer uygun yöntemler kullanılabilir. Dört kademeli döner tabla, zemin sertliği değişimlerine göre hız ve torkun ayarlanmasına yardımcı olur.

💎 Sağlam ana kayada DTH delici kullanılabilir

Sondaj nispeten sağlam sert kayaya girdiğinde, uygun kompresör, DTH delici ve matkap uçları ile DTH sondajı yapılabilir. Sert kaya derin deliklerinde özellikle kompresör kapasitesi, DTH delici yağlaması ve kırıntı tahliye durumuna dikkat edilmelidir; delik tabanındaki kaya tozu zamanında tahliye edilemezse sondaj verimliliği belirgin şekilde düşer.

🫧 Hava köpüğü yöntemi bazı derin delik kırıntı tahliyesi ve kaçak koşulları için uygundur

Hava köpüğü sondajı, bazı kuru, kaçaklı veya kırıntı taşıma kapasitesinin iyileştirilmesi gereken delik bölümlerinde etkili olabilir. Köpük konsantrasyonu, hava miktarı ve enjeksiyon yöntemi delik derinliği, delik çapı ve zemin geçirgenliğine göre ayarlanmalıdır; tüm zeminler için tek tip parametre kullanılmamalıdır.

🔁 Opsiyonel hava kaldırmalı ters sirkülasyon, hızlı kırıntı dönüşü ve kırıntı gözlemi için kullanılır

WRTR1000, hızlı kırıntı dönüşü veya kırıntı numunesi alınması gereken projeler için opsiyonel hava kaldırmalı ters sirkülasyon ile donatılabilir. Bu opsiyonel bir sondaj yöntemidir; özel bir RC araştırma makinesi değildir. Projede numune temsiliyeti ve numune bölme kalitesi için net gereksinimler varsa, uygun çift cidarlı sondaj boruları, hava kompresör sistemi ve numune alma ekipmanı da birlikte yapılandırılmalıdır.

🌦️ Karma zeminlerde birden fazla sondaj yöntemi birleştirilebilir

Derin kuyular genellikle kil, kum, çakıl, ayrışmış kaya ve ana kayayı birlikte geçer. WRTR1000 üst gevşek tabakalarda çamur sirkülasyonu ve muhafaza borusu koruması kullanabilir; kaya tabakasına girildiğinde DTH veya hava köpüğü sondajına geçebilir. Bu, tek bir yöntemin zemin değişimine uyum sağlayamaması nedeniyle sık sık sondaj makinesi değiştirme ihtiyacını azaltır.

💧 Güçlü akifer ve yüksek su geliri koşulları

Yüksek verimli akifere girildiğinde, su gelirine göre sirkülasyon yöntemi, muhafaza borusu programı ve kuyu temizleme yöntemi ayarlanmalıdır. Derin su kuyusu uygulamasının nihai amacı yalnızca derinliğe ulaşmak değil, istikrarlı kuyu duvarı oluşturmak ve akiferi etkin şekilde kullanmaktır; bu nedenle filtre borusu, su yalıtımı ve pompa tipi tasarımı da aynı derecede önemlidir.

🏠 Belediye ve büyük yerleşim yerleri derin su kuyuları

WRTR1000 belediye su temini, büyük yerleşim yerleri, okullar, hastaneler ve istikrarlı yeraltı suyu kaynağına ihtiyaç duyan diğer projeler için uygundur. 1000 metre sınıfı derinlik daha derin akiferleri kapsayabilir; ancak resmi uygulamadan önce hidrojeolojik araştırma ve su kalitesi değerlendirmesi yapılmalı, hedef tabaka makul şekilde belirlenmelidir.

🌾 Derin tarımsal sulama ve çiftlik su temini

Kurak bölgelerde, büyük çiftliklerde ve yeraltı su seviyesi nispeten derin olan tarım alanlarında WRTR1000 ile derin sulama kuyuları ve hayvan sulama kuyuları açılabilir. Kuyu tamamlama çapı, filtre borusu uzunluğu ve pompa debisi akifer kalınlığı, beklenen su verimi ve uzun vadeli pompalama ihtiyacına göre tasarlanmalıdır.

⛏️ Maden sahası su temini ve maden suyu drenajı

Maden sahalarında bu ekipman ile içme suyu, toz bastırma, ekipman yıkama ve yardımcı üretim su kuyuları açılabilir; hidrojeolojik tasarıma göre bazı drenaj delikleri de üstlenilebilir. Maden projelerinde delik konumları genellikle dağınıktır; çekici tip platform maden sahası içindeki farklı sondaj noktaları arasında taşınmayı kolaylaştırır.

♨️ Jeotermal kuyular ve sıcaklık gradyanı delikleri

1000 metre sondaj derinliği, ağır hizmet kulesi ve çoklu yöntem kabiliyeti sayesinde WRTR1000 jeotermal araştırma, sıcaklık gradyanı delikleri ve bazı jeotermal su kuyuları için kullanılabilir. Jeotermal projelerde ayrıca yüksek sıcaklıklı zemin, muhafaza borusu sınıfı, çimentolama ve sirkülasyon ortamı dikkate alınmalı; resmi uygulama özel tasarıma göre yapılmalıdır.

🧭 Hidrojeoloji ve genel jeolojik araştırma

Ekipman, hidrojeolojik araştırma ve genel derin jeolojik sondajlarda kullanılabilir; sondaj kırıntıları, çamur dönüşü, su geliri ve sondaj tepkileri ile zemin değişimleri değerlendirilebilir. Proje sürekli yüksek kaliteli karot gerektiriyorsa özel karot sondaj makinesi seçilmelidir.

⚡ 269 kW Cummins dizel motor bağımsız ağır hizmet gücü sağlar

Makine Cummins NTA855-C360 dizel motor kullanır; güç 269 kW, nominal devir 2100 r/min olup istikrarlı elektrik şebekesi olmayan uzak şantiyeler için uygundur. Derin delik sürekli çalışmalarında soğutma, yakıt ve hava filtre sistemlerinin bakımına önem verilmeli; uzun süreli yüksek yükün güç düşüşüne yol açması önlenmelidir.

🔌 50 kW yardımcı jeneratör saha elektrik ihtiyacını karşılar

Yardımcı jeneratör gücü 50 kW olup şantiye aydınlatması, el aletleri, yardımcı pompalar ve saha elektrikli ekipmanlarına güç sağlayabilir. Uzak projelerde yine toplam elektrik yükü makul şekilde hesaplanmalı; topraklama ve dağıtım koruması standartlara uygun yapılmalıdır.

🦿 Dört hidrolik ayak + iki mekanik kilitlemeli ayak, sondaj sahası stabilitesini artırır

Destek sistemi 4 hidrolik ayak ve 2 mekanik kilitlemeli ayaktan oluşur. Hidrolik ayaklar hızlı seviyeleme için kullanılır; mekanik ayaklar konumlandırmadan sonra ikincil kilitleme sağlar. Bu, yüksek torklu döner tabla, vinç kaldırma ve muhafaza borusu işlemleri sırasında makinenin stabil kalmasına yardımcı olur.

📦 15,3 metre çekici platform, taşıma güzergahı için yüksek gereksinimler getirir

Taşıma ölçüleri yaklaşık 15300 × 2800 × 4450 mm'dir. Bölgeler arası taşımadan önce çekici araç, yol genişlik ve yükseklik sınırları, köprü taşıma kapasitesi, dönüş yarıçapı ve yerel taşıma düzenlemeleri doğrulanmalıdır. Sondaj sahasında ayrıca kule dikimi, çamur sistemi, sondaj boruları ve muhafaza boruları için yeterli çalışma alanı bırakılmalıdır.

⚠️ 1000 metre çekici tip derin kuyu uygulamasında dikkat edilmesi gerekenler

Çalışma öncesinde dizel motor, döner tabla, K tipi kule, vinç, çelik halat, su döner başlığı, çamur pompası, ayaklar ve elektrik sistemi kontrol edilmelidir; derin delik aşamasında döner tabla torku, çamur dönüşü, pompa basıncı, boru çekme direnci ve su geliri değişimleri sürekli kaydedilmelidir; farklı sondaj yöntemleri arasında geçiş yapılırken sondaj takımları, sirkülasyon sistemi ve güvenlik koşulları yeniden doğrulanmalıdır.

Gerçek jeolojik koşullar, delik içi takımlar, sondaj açısı ve çalışma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonuçları saha koşullarına göre belirlenmelidir.
