💧 WRTR600 600 Metre Çekici Tip Döner Tablalı Su Kuyusu Sondaj Makinesi

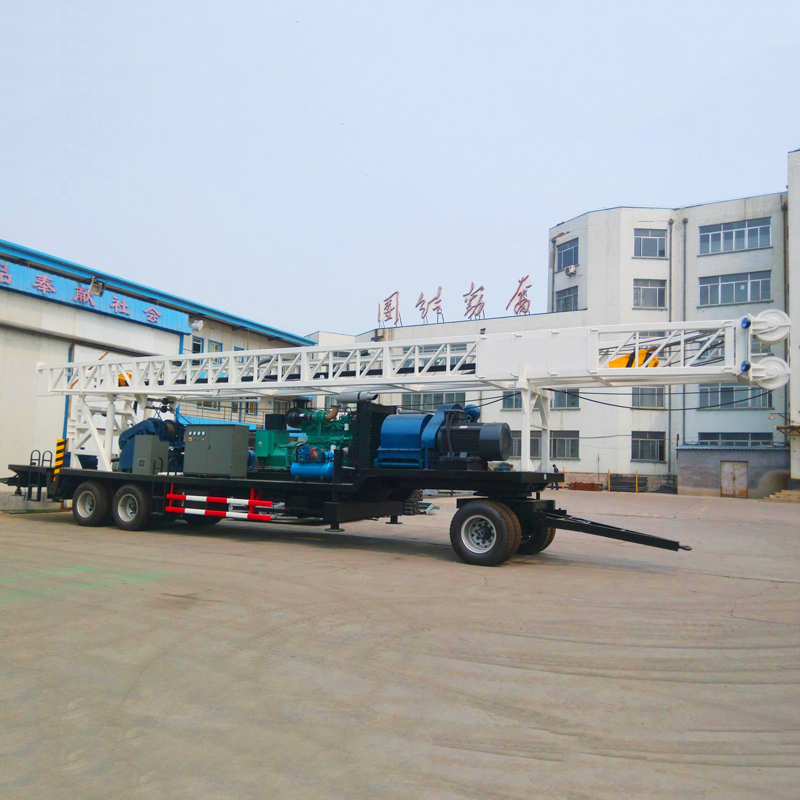

WRTR600, döner tabla ile döner sondaj ve çamur sirkülasyonunu merkeze alan 600 metre sınıfı bir çekici tip sondaj makinesidir. Ekipman; dizel jeneratör, 3NB-130 çamur pompası, döner tabla, çift vinç, sondaj kulesi, destek ayakları ve yardımcı anahtar açma mekanizmasını çekici şasi üzerinde toplu olarak konumlandırır. Derin su kuyuları, jeotermal kuyular, hidrojeolojik araştırmalar, genel jeolojik araştırmalar ve bazı temel mühendislik sondajları için uygundur.

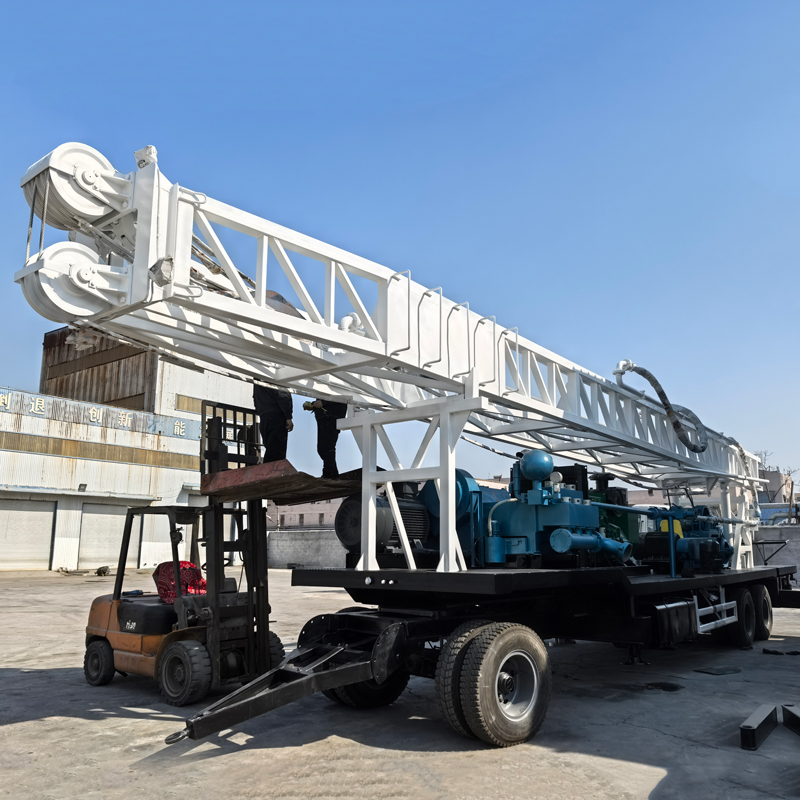

🚛 Çekici tip yapı projeler arası taşınmayı kolaylaştırır

Tüm sondaj makinesi uygun bir çekici araçla farklı projeler arasında taşınabilir; bu da sondaj kulesi, güç ve çamur sistemlerinin ayrı ayrı taşınmasının karmaşıklığını azaltır. Köy ve kasaba su kuyuları, tarımsal sulama, jeotermal ve mühendislik sondajı yüklenicileri için bu yapı, çok sayıda şantiyede kesintisiz çalışmaya daha uygundur.

📏 600 metre sondaj derinliği orta ve derin yeraltı suyu projelerini kapsar

Maksimum sondaj derinliği 600 m, maksimum sondaj çapı 500 mm olup orta ve derin yeraltı suyu geliştirme, tarımsal ve endüstriyel su kuyuları için kullanılabilir; ayrıca bazı jeotermal araştırma ve orta derinlikteki jeotermal kuyu projelerini de üstlenebilir. Gerçek sondaj derinliği ve çap; zemin yapısı, sondaj ekipmanı, çamur sirkülasyonu, muhafaza borusu tasarımı ve kuyu içi dirençten etkilenir.

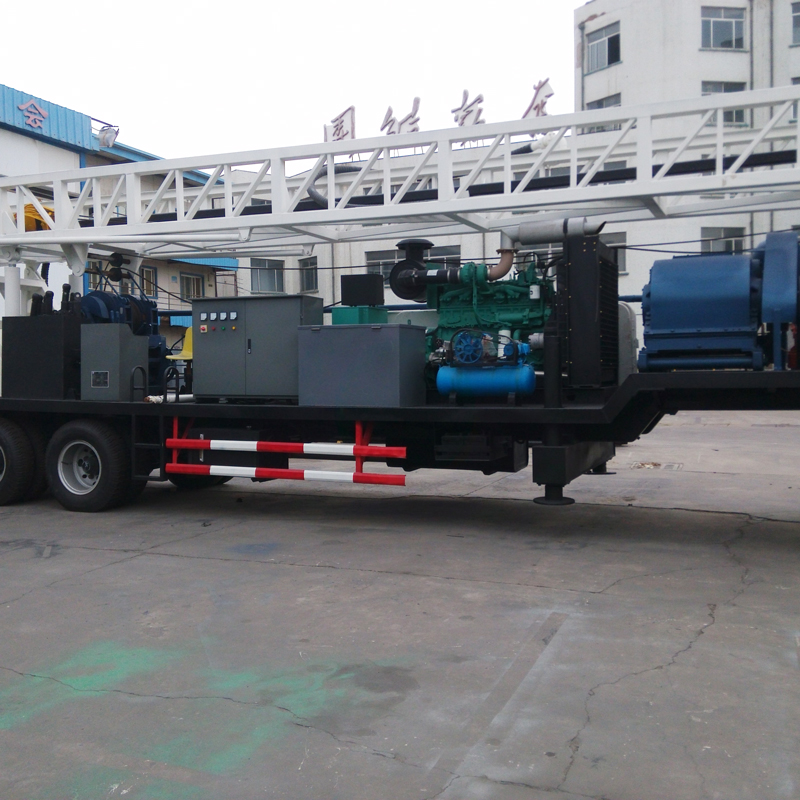

🔄 Üç kademeli döner tabla farklı zeminlere ve yüklere uyum sağlar

Döner tabla 38 / 57 / 85 r/min olmak üzere üç kademeli devir hızı sunar ve teorik tork yaklaşık 13,8 / 9,2 / 6,2 kN·m'dir. Düşük hız kademesi daha yüksek tork sağlar; daha büyük çaplar, ağır sondaj ekipmanı ve direnci yüksek zeminler için daha uygundur. Daha yüksek devir hızları ise direnci düşük sondaj aşamaları için uygundur.

🕳️ 500 mm döner tabla geçiş deliği muhafaza borusu ve büyük çaplı ekipman için uygundur

500 mm döner tabla geçiş deliği; daha büyük boyutlu sondaj boruları, muhafaza boruları ve bazı mühendislik sondaj ekipmanları için çalışma alanı sağlar; su kuyuları ve temel mühendisliğinde daha büyük çaplı kuyu açma ve muhafaza borusu işlemleri için uygundur. Nihai kuyu çapı yine de zemin yapısı ve kuyu tamamlama tasarımına göre belirlenmelidir.

🧵 Ana ve yardımcı çift vinç sondaj ekipmanı işleme verimliliğini artırır

Ana vinç tek halat çekme kuvveti 40 kN, yardımcı vinç tek halat çekme kuvveti 30 kN olup sırasıyla sondaj ekipmanı kaldırma, muhafaza borusu yardımı, alet taşıma ve saha koordinasyon işlerini üstlenebilir. Derin kuyu çalışmalarında çelik halat, fren sistemi ve tambur halat sarma durumu düzenli olarak kontrol edilmelidir.

💪 30 T su başlığı yükü derin kuyu döner sondaj için uygundur

Su başlığı maksimum yükü 30 T, iç çapı 63,5 mm olup derin kuyu sondaj dizisi ve çamur sirkülasyonu koşullarını üstlenebilir. Kuyu derinliği arttıkça sondaj dizisinin kendi ağırlığı ve kuyu duvarı sürtünmesi kademeli olarak artar; bu nedenle su başlığı, vinç, kare sondaj borusu ve sondaj boruları arasındaki uyum çok önemlidir.

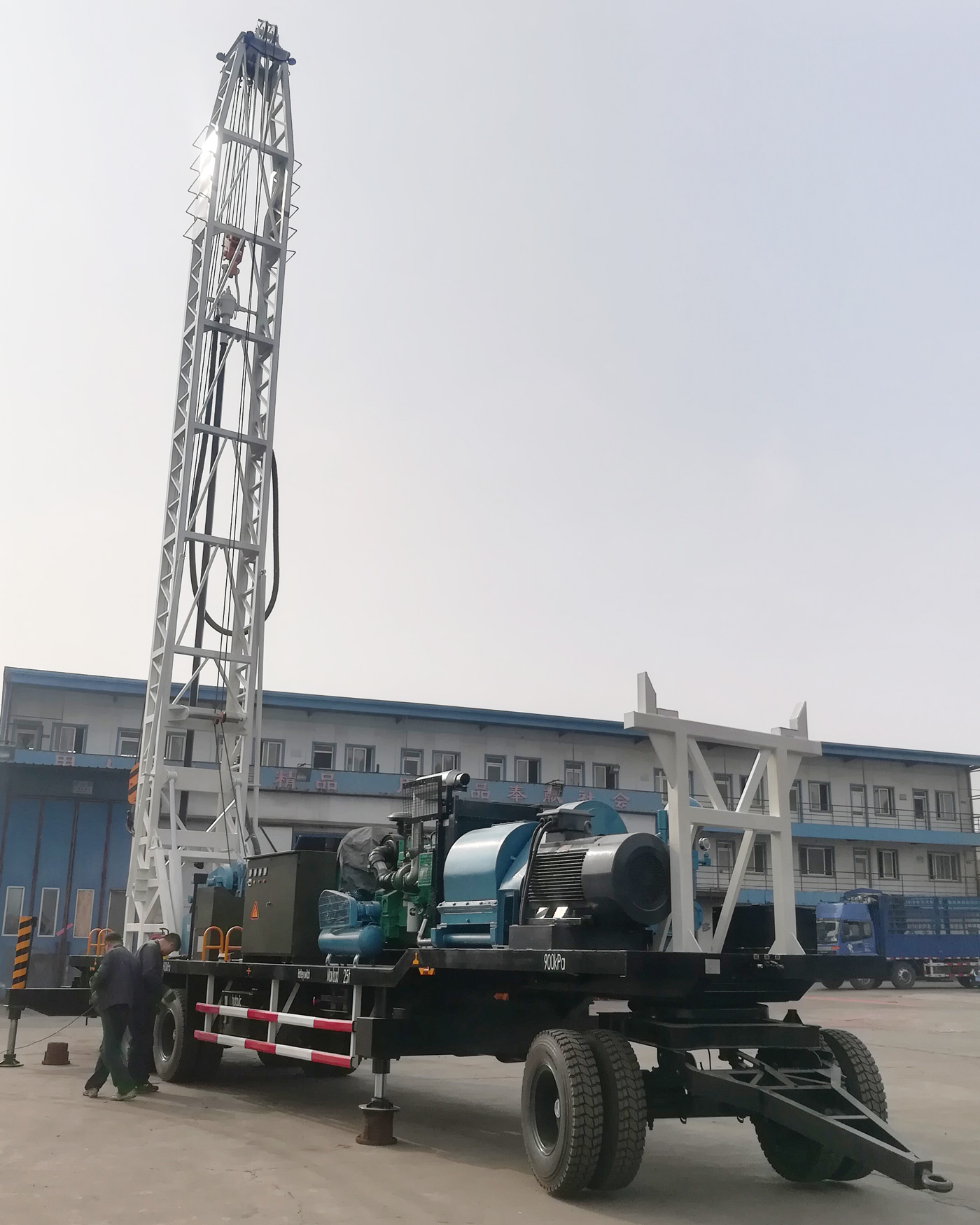

🗼 12 metre kısa kule ve 15 metre uzun kule projeye göre seçilebilir

Kısa kule versiyonu etkin yüksekliği 12 m olup 7,5 m kare sondaj borusu ve 5,5 m sondaj borusu ile donatılmıştır; uzun kule versiyonu etkin yüksekliği 15 m olup 10,5 m kare sondaj borusu ve 9 m sondaj borusu ile donatılmıştır. Kısa kule taşıma ve saha uyumu açısından daha avantajlıdır; uzun kule ise boru ekleme sayısını azaltarak derin kuyularda kesintisiz sondaj verimliliğini artırır.

⚡ 200 kW dizel jeneratör elektrik şebekesi olmayan şantiyeler için uygundur

Ekipman, nominal gerilimi 380 V, nominal akımı 360 A ve frekansı 50 Hz olan SCGC-200kW dizel jeneratör grubunu entegre eder; çamur pompası, hidrolik yağ pompası ve yardımcı elektrikli ekipmanlara güç sağlayabilir. Uzak bölgeler ve istikrarlı elektrik şebekesinin bulunmadığı projeler için uygundur.

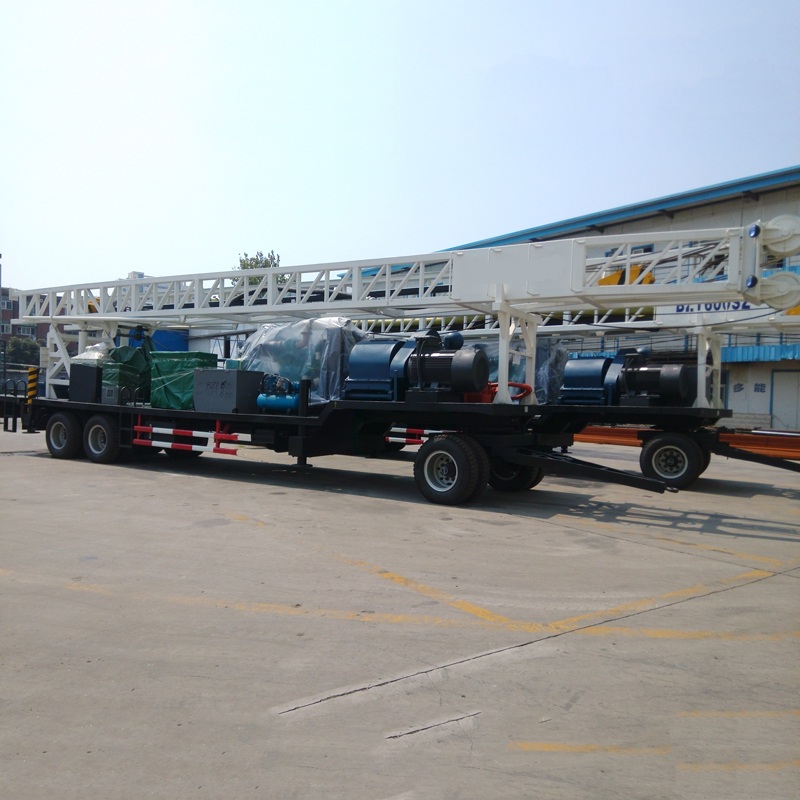

💧 3NB-130 çamur pompası sirkülasyon, çakıl taşıma ve kuyu duvarı koruma için kullanılır

3NB-130 çamur pompası belirtilen debisi 8,4–16,6 L/s, nominal çalışma basıncı 5–10 MPa olup 90 kW motor ile tahrik edilir. Çamur sirkülasyonu sondaj çakıllarını taşımak, matkabı soğutmak, kuyu duvarı stabilitesini korumak ve kuyu içi basıncı kontrol etmek için kullanılabilir; gevşek zeminlerde yapılan çalışmalarda önemli bir sistemdir.

🟤 Toprak ve kil zeminlerde çamur performansına odaklanılmalıdır

Toprak, kil ve yumuşak örtü tabakalarında çamur viskozitesi; zemin geçirgenliği, kuyu çapı ve çamur geri dönüş durumuna göre ayarlanmalıdır. Çamurun fazla ince olması çakıl tahliyesinin yetersiz kalmasına ve kuyu duvarı stabilitesinin bozulmasına yol açabilir; fazla koyu olması ise sirkülasyon direncini ve çamur pompası yükünü artırır.

🏖️ Kum ve çakıl katmanlarında muhafaza borusu ile kuyu duvarı koruması birleştirilmelidir

Kum, çakıl ve gevşek örtü tabakalarında kuyu çökmesi ve çamur kaçağı kolayca oluşabilir. Uygun çamur performansı ile geçici muhafaza borusu veya kademeli muhafaza borusu indirme birlikte kullanılarak önce stabil bir kuyu bölümü oluşturulmalı, ardından derinlere doğru sondaja devam edilmelidir.

🪨 Ayrışmış kaya ve karışık zeminlerde proses dinamik olarak ayarlanmalıdır

Ayrışmış kaya ve toprak-kaya karışımı zeminlerde sertlik-yumuşaklık değişimi belirgindir. Duruma göre konik matkap, kazıyıcı matkap veya diğer döner sondaj ekipmanları seçilebilir; döner tabla devri, torku ve çamur pompası debisi ile sondaj durumu ayarlanabilir.

🏠 Kırsal su temini ve tarımsal sulama kuyuları

WRTR600; köy ve kasaba içme suyu kuyuları, tarım arazisi sulama kuyuları, meyve bahçeleri ve ölçekli tarımsal yeraltı suyu geliştirme için kullanılabilir. 600 metre sınıfı sondaj derinliği, yeraltı su seviyesi daha derin olan bölgelerde daha fazla su bulma marjı sağlar. Kuyu tamamlanırken akifer konumuna göre kuyu borusu, filtre borusu ve su pompası tasarlanmalıdır.

🏭 Endüstriyel ve mühendislik projelerinde su temini

Fabrikalar, sanayi parkları, inşaat kampları ve altyapı projeleri WRTR600 ile orta ve derin yeraltı suyu geliştirebilir. Daha büyük kuyu çapı ve daha yüksek su verimi gerektiren projeler için 500 mm maksimum sondaj kapasitesi ve çamur döner sistemi daha geniş kuyu tamamlama konfigürasyon alanı sunar.

♨️ Jeotermal kuyular ve jeotermal araştırma

600 metre sınıfı sondaj derinliği ve yüksek basınçlı çamur sirkülasyon kapasitesi, ekipmanı bazı jeotermal araştırmalar ve orta-derin jeotermal kuyu projeleri için uygun hale getirir. Jeotermal çalışmalarda sondaj derinliğinin yanı sıra zemin sıcaklığı, sirkülasyon ortamı, muhafaza borusu ve çimentolama gereksinimleri de dikkate alınmalıdır.

🧭 Hidrojeoloji ve genel jeolojik araştırma

Ekipman; hidrojeolojik araştırma ve genel zemin sondajında kullanılabilir. Sondaj çakılları, çamur geri dönüşü, çamur parametreleri ve sondaj değişimleri ile zemin geçişleri ve yeraltı suyu durumu değerlendirilebilir. Proje sürekli yüksek kaliteli karot gerektiriyorsa özel karot sondaj makinesi kullanılmalıdır.

📦 Uzun kule ve kısa kulenin taşıma koşulları arasında belirgin fark vardır

Kısa kule taşıma ölçüleri yaklaşık 15100 × 2480 × 4100 mm, uzun kule taşıma ölçüleri yaklaşık 16630 × 2480 × 4100 mm'dir. Bölgeler arası çalışma öncesinde yol genişliği, dönüş yarıçapı, köprü taşıma kapasitesi, yükseklik sınırı ve yerel çekici taşıma gereksinimleri doğrulanmalıdır.

⚠️ Çekici tip döner tablalı sondaj makinesi çalışma uyarıları

Çalışma başlamadan önce sondaj kulesi, vinç, çelik halat, su başlığı, döner tabla, çamur pompası, jeneratör ve elektrik sistemi kontrol edilmelidir; kule dikilirken üstte havai hat ve engel bulunmadığı doğrulanmalıdır; çamur sirkülasyonunda yüksek basınç hatlarına, pompa basıncına ve kaçaklara dikkat edilmelidir; personel asılı sondaj ekipmanının altında veya dönen sondaj ekipmanının yakınında durmamalıdır.

Gerçek jeolojik koşullar, kuyu içi aletler, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, sondaj derinliği ve kuyu tamamlama sonucu saha koşullarına göre belirlenmelidir.

📊 Ana teknik parametreler
