WR400RC

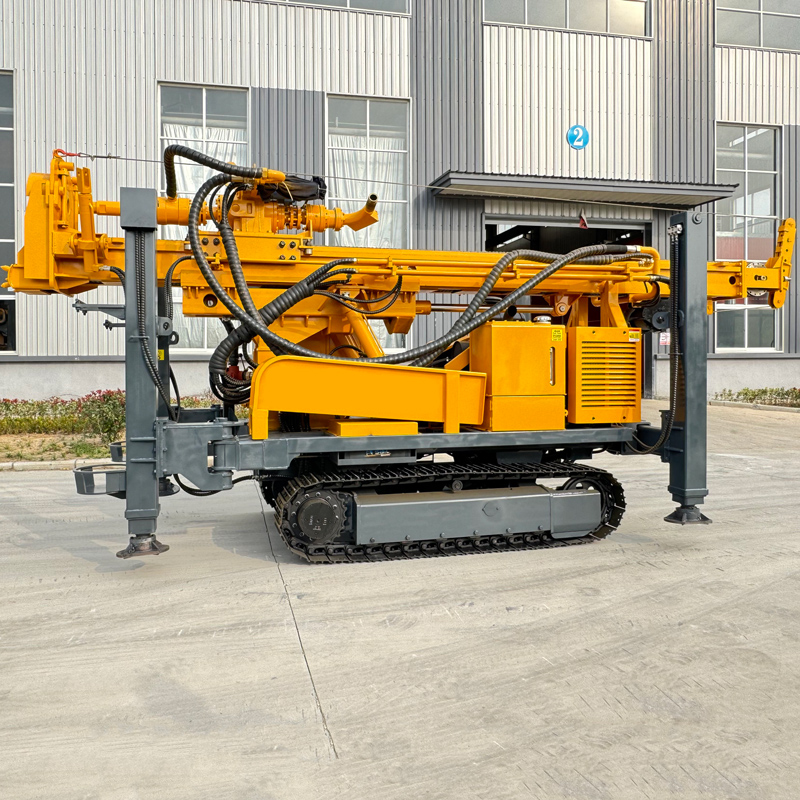

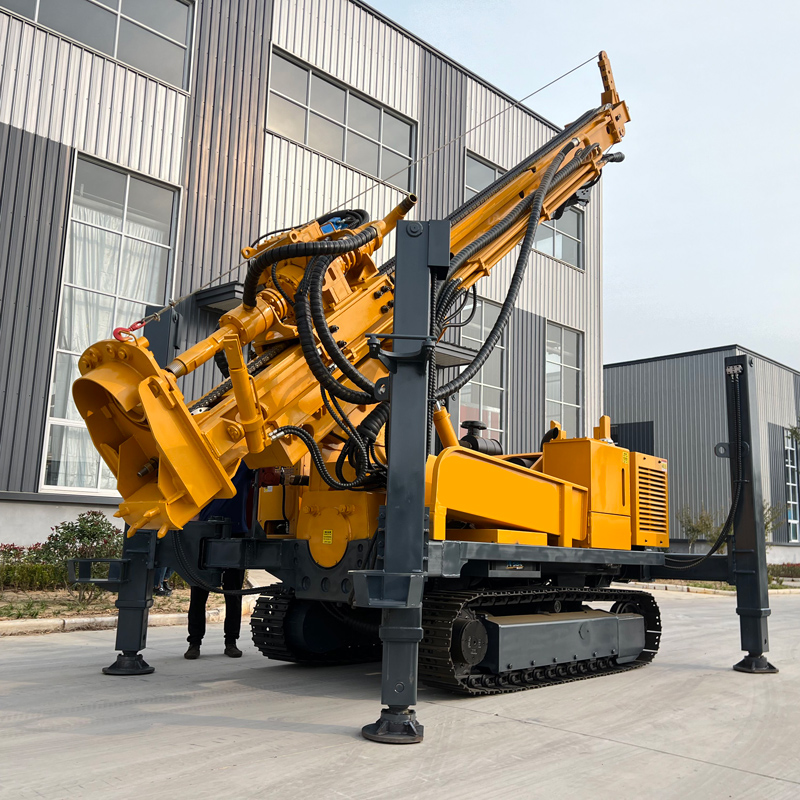

⛏️ WR400RC 400 Metre Paletli Ters Sirkülasyonlu Sondaj Makinesi

WR400RC, maden arama, jeolojik numune alma ve orta-derin su kuyusu açma işlerini bir arada yürütebilen paletli ters sirkülasyonlu bir sondaj makinesidir. Sıradan su kuyusu sondaj makinelerine kıyasla ters sirkülasyonlu kırıntı geri dönüşü ve numune alma kabiliyetine daha fazla önem verir; karotiyer sondaj makinelerine kıyasla ise sürekli ve bütün karot yerine esas olarak derinliğe göre geri dönen kırıntı numunelerini alır. Maksimum sondaj derinliği 400 m, sondaj çapı 105–305 mm olup maden arama ekipleri, jeolojik hizmet şirketleri ve hem arama kuyusu hem de su kuyusu projelerini üstlenmesi gereken sondaj yüklenicileri için uygundur.

🔄 Ters sirkülasyonlu sondajın özü kırıntıların sondaj çubuğu içinden geri dönmesini sağlamaktır

Ters sirkülasyonlu sondaj genellikle çift cidarlı sondaj çubuklarıyla bağımsız bir geri dönüş kanalı oluşturur; basınçlı hava kuyu dibi ekipmanını tahrik ettikten sonra kırıntılar iç boru üzerinden hızla yüzeye döner. Sıradan dış halka boşluğu tahliyesine kıyasla bu yöntem, kırıntıların kuyu içindeki karışma yolunu kısaltmaya yardımcı olur ve numunelerin kuyu derinliğine göre kademeli toplanmasını kolaylaştırarak yerinde jeolojik değerlendirme ve sonraki analizler için temel sağlar.

🧪 Kırıntı numune alma verimliliği yüksektir; maden aramasının ön aşaması ve sıklaştırma doğrulaması için uygundur

RC sondajının avantajı bütün karot elde etmek değil, sürekli kırıntı numunesini hızlı bir şekilde almaktır. Altın, bakır, demir, lityum ve diğer maden aramalarında numuneler sabit ilerleme aralıklarında toplanabilir; renk, litoloji, alterasyon ve mineralizasyon değişimleri kaydedilip laboratuvara tenör analizi için gönderilebilir. Anomali bölgelerini hızlı bir şekilde doğrulamak için çok sayıda sondaj gereken projelerde ters sirkülasyon yöntemi yüksek saha verimliliği sunar.

🥇 Altın araması: mineralizasyon anomalilerini ve cevher gövdesi sınırlarını hızlı doğrulama

Altın projelerinde WR400RC yüzey anomalisi doğrulaması, örtü tabakası altı mineralizasyon araştırması, cevher gövdesi sınır kontrolü ve çevre genişletme sondajları için kullanılabilir. Sürekli karot almaya kıyasla RC numune alma verimliliğe ve numune sayısına daha fazla önem verir; geniş arama alanlarında hızlı bir şekilde daha fazla sondaj kontrol noktası oluşturmak ve sonuçlara göre hangi öncelikli bölgelerde karotiyer sondajına geçilmesi gerektiğine karar vermek için uygundur.

🟠 Bakır, demir ve lityum araştırması

Bakır, demir ve lityum projeleri de ters sirkülasyon numuneleriyle litoloji, alterasyon ve mineralizasyon eğilimlerini tanımlamak için kullanılabilir. Örtü tabakasının kalın olduğu veya yüzey mostralarının belirgin olmadığı alanlarda 400 metre seviyesindeki sondajlarla farklı derinliklerden kırıntı elde etmek, arama personelinin tabaka değişimlerini ve potansiyel mineralizasyon konumlarını anlamasına ve bir sonraki aşama sondaj düzenlemesine temel oluşturmasına yardımcı olur.

📐 45° / 90° çalışma açıları farklı hedefler için delik düzenlemeyi kolaylaştırır

Verilen çalışma açıları 45° ve 90° olup proje ihtiyacına göre eğimli veya dike yakın delik açılabilir. Düşey delikler yeraltı suyu, örtü tabakası araştırması ve bazı maden aramaları için uygundur; 45° eğimli delikler ise eğimli cevher gövdeleri, yapısal zonlar veya belirli hedef alanların doğrulanması için kullanılabilir. Resmi uygulamadan önce delik yönü ve delik açısı jeolojik tasarıma göre teyit edilmelidir.

📏 400 metre sondaj derinliği orta derinlikte arama ve su kuyusu projelerini kapsar

Maksimum sondaj derinliği 400 m ve sondaj çapı 105–305 mm olan WR400RC hem maden arama kuyularını hem de orta-derin su kuyusu açma işlerini üstlenebilir. Gerçek sondaj derinliği delik çapı, sondaj çubuğu, kompresör kapasitesi, zemin koşulları, delik eğimi ve ekipman aşınmasından etkilenir; bu nedenle 400 m, tipik konfigürasyondaki referans kapasite olarak anlaşılmalıdır.

🔩 89 / 102 mm RC sondaj çubukları standart ters sirkülasyon sistemleri için uygundur

Önerilen RC sondaj çubuğu çapı 89 / 102 mm, sondaj çubuğu uzunluğu 3 m'dir. RC sondaj çubukları sıradan tek cidarlı sondaj çubuklarından farklı bir yapıya sahiptir; iç ve dış kanalların sızdırmazlığı ve bağlantının güvenilirliği sağlanmalıdır. Uygulama sırasında çift cidarlı sondaj çubuğu bağlantıları, sızdırmazlık elemanları ve iç boru aşınması düzenli olarak kontrol edilmeli; hava kaçağı ve numune karışmasının numune kalitesini etkilemesi önlenmelidir.

💪 22 T kaldırma kuvveti 400 metre seviyesindeki sondaj dizisi işlemleri için pay sağlar

WR400RC kaldırma kuvveti 22 T, eksenel basınç 6 T'dir. Güçlü kaldırma kapasitesi sondaj çubuğu indirme-kaldırma, ekipman geri alma ve bazı muhafaza borusu işlemleri için kullanılabilir. Ters sirkülasyonlu sondaj sırasında kaldırma direnci aniden artarsa önce dökülme, daralma, sıkışma veya tahliye yetersizliği olup olmadığı değerlendirilmeli, ardından kuyu temizleme ve yavaş kaldırma önlemleri alınmalıdır.

🔄 8000 / 4000 N·m çift çalışma koşullu dönüş torku

Dönüş sistemi maksimum torku 8000 / 4000 N·m, karşılık gelen maksimum devir 75 / 150 r/min'dir. Yüksek tork koşulu büyük çaplı ve yüksek yüklü sondaj için, yüksek devir ise direncin düşük olduğu delik kesimleri için uygundur. Ters sirkülasyonlu uygulamada matkap kesmesi, kuyu dibi darbesi ve kırıntı geri dönüş durumu birlikte değerlendirilmeli; tek başına devir veya tork hedeflenmemelidir.

💨 1,2–3,5 MPa çalışma basıncı RC tahliye kapasitesini belirler

Önerilen çalışma basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/min'dir. RC sondajı kompresörün hem basınç hem de debi açısından yüksek olmasını gerektirir; özellikle delik derinliği arttığında, delik çapı büyüdüğünde veya kaya sert olduğunda hava debisi yetersiz kalırsa kırıntı geri dönüş hızı düşebilir ve numune sürekliliği ile kuyu dibi temizliği etkilenebilir.

🧹 Numune geri dönüş durumu arama verisi kalitesini doğrudan etkiler

Ters sirkülasyonlu numune alma yalnızca "hızlı delmek" değil, aynı zamanda numunenin derinliğe göre sürekli geri dönmesini sağlamakla ilgilidir. Uygulama sırasında geri dönen numune miktarı, tane boyutu, toz değişimi ve belirgin numune karışması olup olmadığı gözlemlenmelidir. Her çubuk ekleme, kuyu temizleme veya sondaj durdurup yeniden başlama sonrasında numune almaya başlarken saha numune alma prosedürüne göre geçiş bölümü işlenmeli; farklı derinliklerdeki numunelerin karışması önlenmelidir.

🏷️ RC numune yönetimi sıradan su kuyusu tahliyesinden daha sıkıdır

Maden aramasında kullanıldığında numuneler sabit delik derinliği aralıklarına göre numaralandırılmalı, tartılmalı ve paketlenmeli; sondaj numarası, derinlik, zaman ve anormallikler kaydedilmelidir. Numune alma sistemi, siklon veya numune bölücü ekipman da düzenli olarak temizlenmelidir. WR400RC bir sondaj platformu sağlar; nihai numune kalitesi aynı zamanda saha numune alma sürecine ve personel uygulamasına bağlıdır.

💧 Kırsal, tarımsal ve maden sahası derin su kuyusu açma işlerinde de kullanılabilir

WR400RC belirgin şekilde maden arama özellikleri taşısa da verilerde derin su kuyusu da ana uygulamalardan biri olarak listelenmiştir. Kırsal su temini, tarımsal sulama, endüstriyel su ve maden sahası yeraltı suyu geliştirme için zemin ve kuyu tamamlama gereksinimlerine göre DTH çekici, çamur sondajı veya diğer uygun yöntemler seçilebilir. Su kuyusu açma işlerinde her aşamada RC numune alma sistemi kullanılması şart değildir.

⛏️ Maden sahası su temini ve maden araştırması aynı platformu paylaşabilir

Maden projeleri hem arama kuyularına hem de yaşam suyu, toz bastırma ve yardımcı üretim su kuyularına ihtiyaç duyabilir. WR400RC çeşitli sondaj yöntemlerine sahip olduğundan bir proje içinde farklı kuyu hedeflerine göre konfigürasyon ayarlanabilir ve ekipman kullanım oranı artırılabilir. Arama kuyuları numune kalitesine, su kuyuları ise delik stabilitesi, kuyu çapı ve su veren tabakaya daha fazla odaklanır.

🌧️ Gevşek örtü tabakalarında çamur sondajı kullanılabilir

Toprak, kil, kum ve çakıl tabakaları kolayca çökebilir ve doğrudan pnömatik RC sondajı için uygun olmayabilir. Veriler bu modelin çamur sondajını desteklediğini göstermektedir; bu nedenle üstteki gevşek tabakalarda delik duvarı durumuna göre çamur sirkülasyonu ve muhafaza borusu seçilebilir, stabil kayaya girildikten sonra pnömatik veya ters sirkülasyonlu prosese geçilebilir.

💎 Ayrışmış kaya ve sağlam sert kaya orta-yüksek hava basınçlı DTH çekici ile eşleştirilebilir

Ekipman, ayrışmış kaya, çatlaklı kaya ve nispeten sağlam sert kaya için orta ve yüksek hava basınçlı DTH çekici ile donatılabilir. Sert kaya koşullarında kompresör debisi, DTH çekici yağlaması, matkap aşınması ve kırıntı dönüş durumu izlenmelidir. Numune geri dönüş miktarı düşerse hava kaçağı, sondaj çubuğu sızdırmazlığı ve kuyu dibinde birikinti olup olmadığı zamanında kontrol edilmelidir.

🧱 Kırık zonlar ve çatlaklı zeminlerde numune karışmasına dikkat edilmelidir

Fay kırık zonlarında dökülme ve yerel genişleme kolayca oluşabilir; kırıntılar kuyu içinde bekleyip toplu halde dönebilir ve numunenin derinlikle ilişkisi bozulabilir. Uygulama sırasında ilerleme hızı kontrol edilmeli, stabil hava beslemesi sağlanmalı ve anormal delik kesimleri kaydedilmelidir. Numune hassasiyeti yüksekse saha jeologlarının geri dönen numune değişimlerini izlemesi artırılmalıdır.

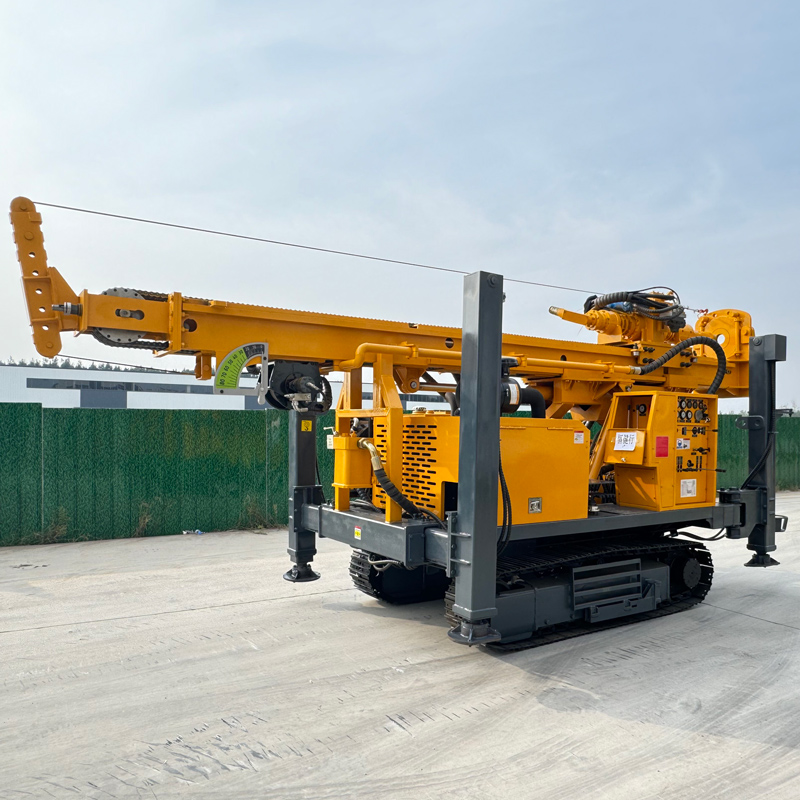

🚜 Paletli şasi maden sahası ve arazi geçişleri için uygundur

WR400RC yürüyüş hızı yaklaşık 2,5 km/h, maksimum tırmanma açısı referansı 21°, toplam ağırlığı yaklaşık 11 T'dir. Paletli şasi maden sahası moloz yolları, saha çalışma platformları ve genel olarak düzgün olmayan zeminler için uygundur. Makine ağırlığı yüksek olduğundan geçiş öncesinde zemin taşıma kapasitesi, eğim ve taşıma güzergâhı teyit edilmelidir.

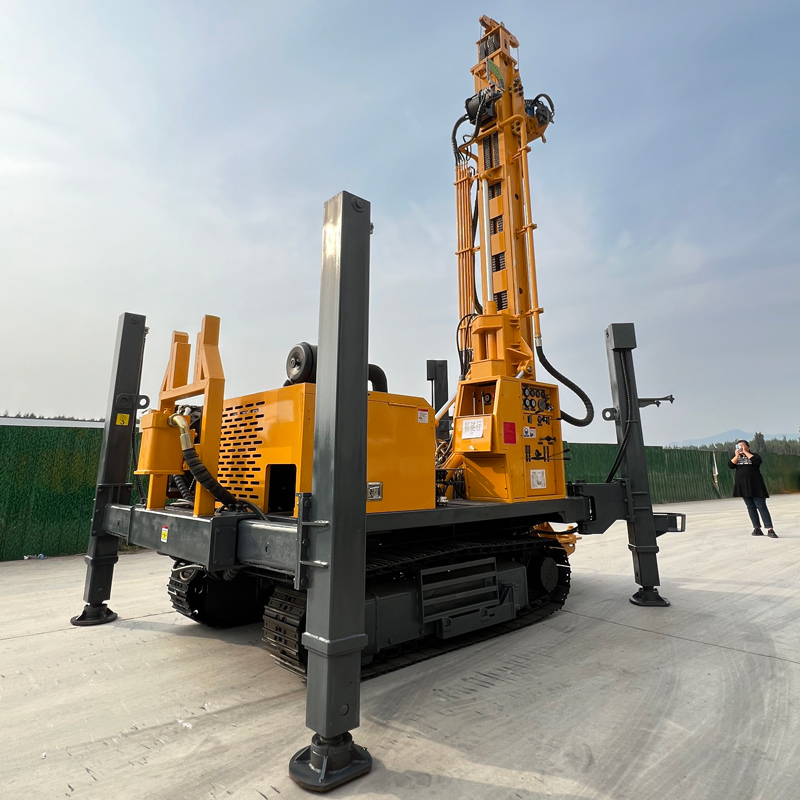

⚡ 92 kW Yuchai motoru çoklu sistem hidrolik ihtiyaçlarını karşılar

Ekipman, dönüş, ilerleme, palet yürüyüşü ve yardımcı hidrolik sistemlere güç sağlayan 92 kW Yuchai motoru kullanır. Ters sirkülasyon projeleri genellikle aynı anda kompresör, numune alma ve numune bölme ekipmanıyla donatılır; bu nedenle sahada yakıt, ekipman yerleşimi ve çalışma yolları önceden planlanmalı ve sistemlerin birbirini engellemesi önlenmelidir.

🦵 1,6 metre hidrolik ayaklar eğimli delik ve yüksek torklu çalışmada stabilite sağlar

Hidrolik ayak stroku 1,6 m olup ekipmanı düzeltmek ve sondaj desteği sağlamak için kullanılabilir. Özellikle 45° eğimli delik uygulamasında ekipman stabilitesi delik yönü kontrolünü ve operasyon güvenliğini doğrudan etkiler. Yumuşak zeminlerde takoz plakaları eklenmeli; uzun süreli yüksek yüklü sondajın ayakların çökmesine neden olması önlenmelidir.

🧵 1,5 T yardımcı vinç sondaj ekipmanı ve aksesuar taşımayı kolaylaştırır

Küçük yardımcı vinç kaldırma kuvveti 1,5 T olup RC sondaj çubukları, DTH çekici, numune alma aksesuarları ve diğer saha araçlarını taşımak için kullanılabilir. Vinç kullanılırken nominal yük gereksinimlerine uyulmalı; personelin askıdaki yükün altına ve çelik halatın kuvvet yönüne girmesi önlenmelidir.

📦 11 T toplam ağırlık ve saha yerleşimi

Toplam ağırlık yaklaşık 11 T, dış boyutlar yaklaşık 7 × 1,85 × 2,86 m'dir. Maden arama sahasında sondaj makinesinin yanı sıra kompresör, siklon, numune bölücü, numune torbaları ve araçlar da bulunabilir; bu nedenle delik konumu platform alanı önceden planlanmalı, personel geçişi ve ekipman güvenlik mesafeleri sağlanmalıdır.

🧰 Çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel

Ekipman projeye göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası ile donatılabilir. Gevşek tabakası fazla olan projeler çamur sistemine daha fazla bağımlıdır; ciddi hava kaçağı olan zeminlerde köpük desteği düşünülebilir; uzak maden sahalarında bağımsız jeneratör gerekebilir. Spesifik konfigürasyon ana sondaj yöntemi ve saha temel koşullarına göre belirlenmelidir.

⚠️ Uygulama ve numune alma uyarıları

Maden aramasında RC sondaj çubuğu sızdırmazlığı, numune dönüş hattı ve numune alma ekipmanı özellikle kontrol edilmeli; numunelerin sürekli ve numaralandırmasının doğru olması sağlanmalıdır. Su kuyusu açmada ise delik duvarı, muhafaza borusu ve su veren tabakaya odaklanılmalıdır. Her iki kullanımda da motor, hidrolik sistem, yüksek basınçlı hava hortumu, dönüş kafası, ayaklar ve sondaj çubuğu bağlantı durumu günlük olarak kontrol edilmelidir.

Gerçek jeolojik koşullar, kuyu içi ekipman, sondaj açısı ve operasyon yöntemi farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik, numune geri kazanımı ve kuyu tamamlama sonuçları saha koşullarına göre değerlendirilmelidir.

📊 Ana teknik parametreler
