WR500RC-CS3

⛏️ WR500RC-CS3 500 Metre Paletli Ters Sirkülasyonlu Sondaj Makinesi

WR500RC-CS3, maden aramaları ve sahada hızlı numune alma odaklı 500 metre sınıfı paletli ters sirkülasyonlu sondaj makinesidir. Sıradan RC sondaj makinelerinden en büyük farkı, üçü bir arada siklon numune alma sisteminin entegre edilmiş olmasıdır; kayaç kırıntılarının geri dönüşü, siklon ayırma, numune bölme ve numune toplama tek bir iş akışında toplanır. Bu sayede numunelerin yüzeyde taşınması ve manuel bölme aşamalarındaki tekrarlı işlemler azalır; sürekli arama delikleri ve büyük hacimli numune toplama görevleri için daha uygundur.

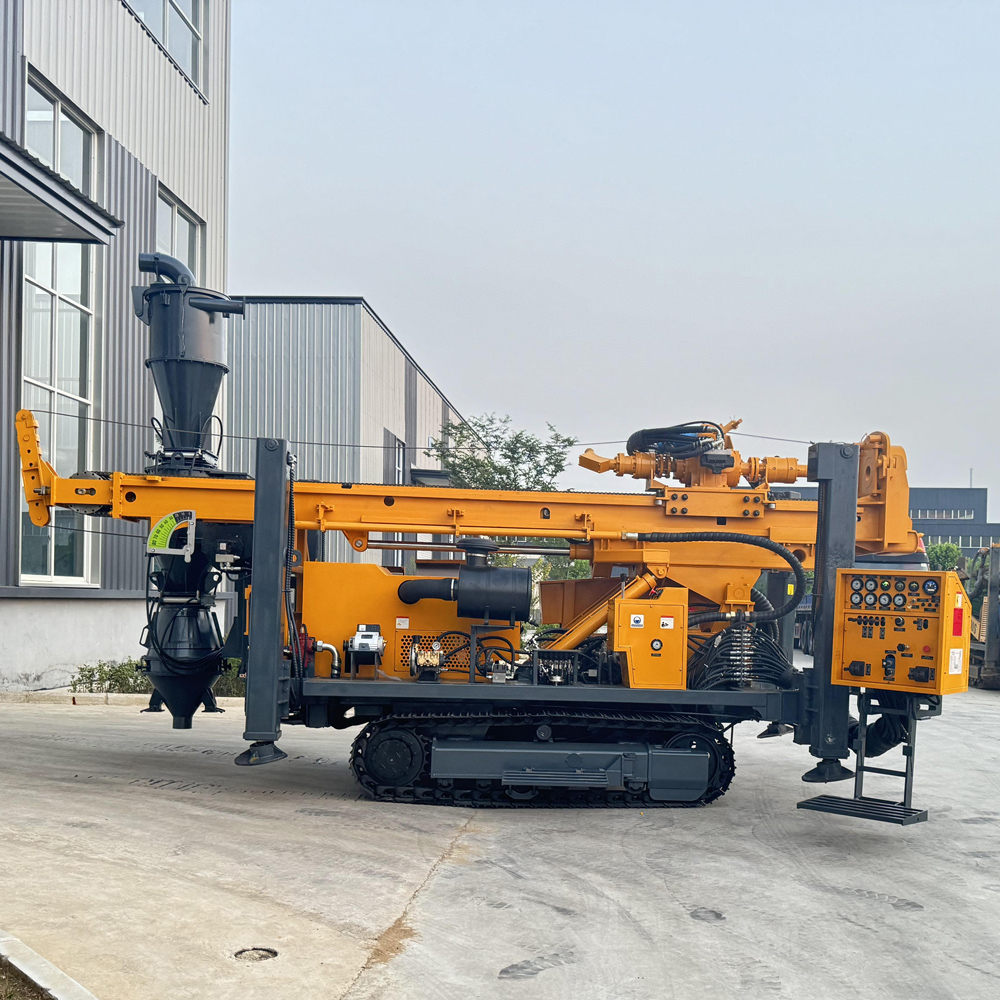

🌀 CS3 Üçü Bir Arada Siklon Numune Alma Sistemi Bu Makinenin Özüdür

CS3 sistemi, siklon ayırma, temsili numune bölme ve numune toplamayı aynı düzenekte birleştirir. Sondaj sırasında oluşan kayaç kırıntıları çift cidarlı RC sondaj çubuğunun iç borusundan yüzeye döndükten sonra doğrudan siklon sistemine girer; yüksek hızlı hava akışı ile katı parçacıklar ayrılır ve numune bölme mekanizması aracılığıyla jeolojik kayıt ve analiz için kullanılabilir numuneler oluşturulur. Derinliğe göre titiz numune alma gerektiren maden arama projelerinde bu entegre akış ara aşamaları azaltabilir.

🔄 Ters Sirkülasyon İç Boru Numune Dönüşü Farklı Delik Kesimlerinin Karışma Riskini Azaltır

Ters sirkülasyonlu sondaj, çift cidarlı sondaj çubuğuyla bağımsız bir numune dönüş kanalı oluşturur; kayaç kırıntıları esas olarak sondaj çubuğunun içinden döner, çubuğun dış cidarındaki halka boşluktan yukarı çıkmaz. Bu, numunenin delik duvarındaki diğer formasyonlarla temas yolunu kısaltarak farklı derinliklerdeki kırıntıların birbirine karışma olasılığını azaltmaya yardımcı olur. Nihai numune temsil edilebilirliği yine delik temizliği, çubuk ekleme, numune dönüş kararlılığı ve saha numune alma yönetimine bağlıdır.

🧪 Sondaj, Numune Bölme ve Torbalama Sürekli Birbirine Bağlanabilir

WR500RC-CS3, sabit ilerleme aralıklarına göre sürekli numune almaya uygundur. Her numune torbasına sondaj numarası, başlangıç-bitiş derinliği, tarih ve numune numarası yazılabilir; bu da sonraki analiz, arşivleme ve izlenebilirlik için kolaylık sağlar. Bir günde çok sayıda numune işlemesi gereken arama ekipleri için üçü bir arada sistem manuel numune aktarma, ikincil bölme ve çoklu taşıma işlemlerini azaltarak saha organizasyon verimliliğini artırır.

🥇 Altın Madeni Araması: Geniş Alanlarda Anomalileri Hızlı Doğrulamaya Uygundur

Altın araması ve çevre arama aşamalarında yüzey anomalilerini, örtü tabakası altındaki mineralizasyonu ve yapısal zonların uzanımını doğrulamak için genellikle çok sayıda sondaj deliği açılması gerekir. WR500RC-CS3, derinliğe göre bölümlenmiş kayaç kırıntısı numunelerini hızlıca alarak renk, alterasyon, sülfür ve mineralizasyon değişimlerinin gözlenmesine, ardından laboratuvar analizleriyle öncelikli hedef alanların seçilmesine olanak tanır. Yüksek değerli anomali bölgelerinde tam karot elde etmek için karotlu sondaja geçilebilir.

🟠 Bakır, Demir ve Lityum Projelerinde Hızlı Kayaç Kırıntısı İncelemesi

Bakır, demir, lityum ve diğer maden projelerinde de RC numuneleriyle formasyon ve mineralizasyon eğilimleri hızlıca değerlendirilebilir. 500 metre sınıfı sondaj derinliği daha büyük düşey aralığı kapsayabilir; özellikle kalın örtü tabakası veya derin gömülü cevher kütlesi olan bölgeler için uygundur. Geniş arama sahalarında önce RC sondajıyla daha fazla kontrol noktası oluşturmak, ardından öncelikli bölgelerde ayrıntılı karot almak yaygın bir kombinasyon yaklaşımıdır.

📏 500 Metre Sondaj Derinliği Cevher Kütlesi ve Yeraltı Suyu Araştırma Alanını Genişletir

Maksimum sondaj derinliği 500 m, delik çapı 105–400 mm olan WR500RC-CS3 hem orta-derin maden arama deliklerinde hem de derin su kuyuları ve genel yeraltı suyu projelerinde kullanılabilir. Farklı kullanımlar sondaj takımı ve uygulama yöntemleri açısından farklı gereksinimler doğurur: arama deliklerinde numune dönüş kalitesi ve numune bölme yönetimi, su kuyularında ise delik duvarı stabilitesi, kuyu tamamlama yapısı ve su veren seviyeler daha önemlidir.

📐 45° / 90° Çalışma Açısı Eğimli Hedef Kütlelerin Kontrolünü Kolaylaştırır

Makine 45° ve 90° çalışma açılarını destekler. Eğimli cevher kütleleri, damarlar ve fay zonları için 45° eğik deliklerle cevhere giriş açısı iyileştirilebilir; genel su kuyuları, örtü tabakası incelemeleri ve rutin düşey aramalar için 90° uygulama yapılabilir. Delik açmadan önce sondaj açısı jeolojik kesit, cevher yatımı ve delik yeri koşullarına göre belirlenmelidir.

💪 25 T Kaldırma Kuvveti 500 Metre Sınıfı Sondaj Dizisi İşlemlerine Uygundur

Kaldırma kuvveti 25 T, eksenel basınç 7 T'dir. 500 metre sınıfı delik derinliklerinde sondaj çubuğu ağırlığı ve delik duvarı sürtünmesi 400 metre modellerine göre daha yüksektir; daha büyük kaldırma kapasitesi normal çubuk indirme-çıkarma, RC sondaj çubuğu işlemleri ve kısmi muhafaza borusu işlemlerine yardımcı olur. Çubuk çıkarmada anormal direnç görülürse önce delik temizliği ve proses değerlendirmesiyle müdahale edilmeli, doğrudan maksimum kaldırma kuvvetiyle takımın zorlanması önerilmez.

🔄 10000 / 5000 N·m Çift Çalışma Koşulu Dönüş Torku

Maksimum dönüş torku 10000 / 5000 N·m olup maksimum dönüş hızı 75 / 150 r/min'dir. Yüksek tork koşulu daha büyük delik çapları ve yüksek yüklemeli sondaj için, yüksek devir koşulu ise direncin daha az olduğu delik kesimleri için daha uygundur. RC sondajında dönüş yükü, DTH çekici darbesi ve numune dönüş durumu birlikte izlenmeli; sondaj ve numune geri kazanımının kararlı kalması sağlanmalıdır.

💨 1.6–6 MPa Hava Basıncı Aralığı Daha Yüksek Yüklü Pnömatik Sondaja Uygundur

Verilerde önerilen çalışma hava basıncı 1.6–6 MPa, önerilen hava tüketimi 16–55 m³/min'dir. 500 metre sınıfı RC sondajında hava kompresörü yalnızca DTH çekicisini çalıştırmakla kalmaz, aynı zamanda kayaç kırıntılarının iç borudan yüzeye yüksek hızda dönüş görevini de üstlenir; bu nedenle basınç ve debi çok kritiktir. Gerçek seçim delik çapı, RC çekici özellikleri, rakım ve kaya sertliğine göre yapılmalıdır.

🧹 Numune Dönüş Miktarı ve Numune Temizliği Sürekli İzlenmelidir

Ters sirkülasyonlu numune alma sırasında jeoloji personeli numune dönüş miktarını, parçacık boyutunu, rengini, nemini ve numune karışması belirtisi olup olmadığını sürekli gözlemlemelidir. Çubuk ekleme, delik temizliği veya sondaj durması sonrası sondaja yeniden başlandığında, önceki delik kesiminden kalan kırıntıların sonraki derinlik numunesine karışmaması için saha numune alma prosedürüne göre geçiş numuneleri işlenmelidir.

🏷️ Derinlik İşaretleme ve Numune Numaralandırma Sonraki Verilerin İzlenebilirliğini Belirler

Üçü bir arada numune alma sistemi numune bölme verimliliğini artırabilir, ancak numune yönetimi yine de standartlaştırılmalıdır. Her numune torbasında sondaj numarası, numune numarası, başlangıç-bitiş derinliği ve tarih açıkça belirtilmeli; saha kayıtları numune torbalarıyla bire bir eşleşmelidir. Laboratuvar analizine gönderilecek maden numuneleri için proje kalite kontrol gereksinimlerine göre tekrar numuneleri, boş numuneler ve standart numuneler de hazırlanmalıdır.

🚜 Paletli Şasi Maden Sahaları ve Uzak Arama Platformları İçin Uygundur

Makinenin yürüme hızı yaklaşık 2.5 km/h, maksimum tırmanma açısı referans olarak 21°'dir; maden sahası moloz yolları, arazi arama alanları ve genel engebeli zeminler için uygundur. Makinenin toplam ağırlığı yaklaşık 12 T olduğundan delik yeri değiştirmeden önce yol taşıma kapasitesi, platform alanı ve şev güvenliği doğrulanmalı; küçük paletli makinelerin geçiş koşullarına göre doğrudan değerlendirme yapılmamalıdır.

⚡ 132 kW Cummins Gücü RC Sistemi İçin Daha Büyük Rezerv Sağlar

WR500RC-CS3, dönüş, ilerleme, paletli yürüyüş ve yardımcı hidrolik hareketler için güç sağlayan 132 kW Cummins motorla donatılmıştır. Ters sirkülasyon projelerinde sahada genellikle büyük hava kompresörü ve numune alma ekipmanı da birlikte bulunur; bu nedenle yakıt ikmali, ekipman yerleşimi ve bakım alanı önceden planlanmalı, çalışma koridorunun sıkışması önlenmelidir.

🧱 Kırık Zonlar ve Çatlaklı Formasyonlar Numune-Derinlik İlişkisini Etkileyebilir

Fay kırık zonları, breşler ve çatlaklı formasyonlarda delik duvarından düşen parçalar delik içinde kısa süre kalıp toplu halde dönebilir; bu da numune ile derinlik arasındaki ilişkiyi etkileyebilir. Uygulama personeli ilerleme hızını kontrol etmeli ve hava beslemesini kararlı tutmalı; jeoloji personeli ise anormal delik kesimlerinde saha kayıtlarını artırmalı, gerekirse numune kalitesi durumunu ayrıca işaretlemelidir.

🌧️ Gevşek Örtü Tabakasında Çamur Sondajıyla Kombine Edilebilir

Üst toprak, kil, kum ve çakıl katmanları doğrudan RC pnömatik sondaj için her zaman uygun olmayabilir. Veriler bu modelin çamur dönüşlü sondajı da desteklediğini göstermektedir; bu nedenle önce çamur, muhafaza borusu vb. yöntemlerle üst delik kesimi stabilize edilebilir, kaya formasyonuna girildikten sonra ters sirkülasyon veya DTH prosesine geçilerek delik stabilitesi artırılabilir.

💧 Tarım, Sanayi ve Maden Sahası Derin Su Kuyularında da Kullanılabilir

Maden aramalarının yanı sıra WR500RC-CS3, konfigürasyona bağlı olarak tarımsal sulama, endüstriyel su temini, maden sahası su temini ve yeraltı suyu geliştirmede kullanılabilir. Su kuyusu projelerinde tam üçü bir arada numune alma sisteminin devreye alınması gerekmeyebilir; kuyu tamamlama amacına göre sondaj yöntemi ve ekipman seçilmeli, gereksiz saha süreçlerinden kaçınılmalıdır.

🧵 1.5 T Yardımcı Vinç Sondaj Takımı ve Numune Alma Aksesuarlarının Taşınması İçin

Küçük yardımcı vincin kaldırma kuvveti 1.5 T olup RC çekici, sondaj çubuğu, numune hortumu ve diğer yardımcı araçların taşınmasında kullanılabilir. Üçü bir arada siklon numune alma sisteminin yakınında genellikle numune torbaları ve çalışma alanı da bulunur; kaldırma sırasında asılı yükün numune alma personelinin çalışma alanına girmesinden kaçınılmalıdır.

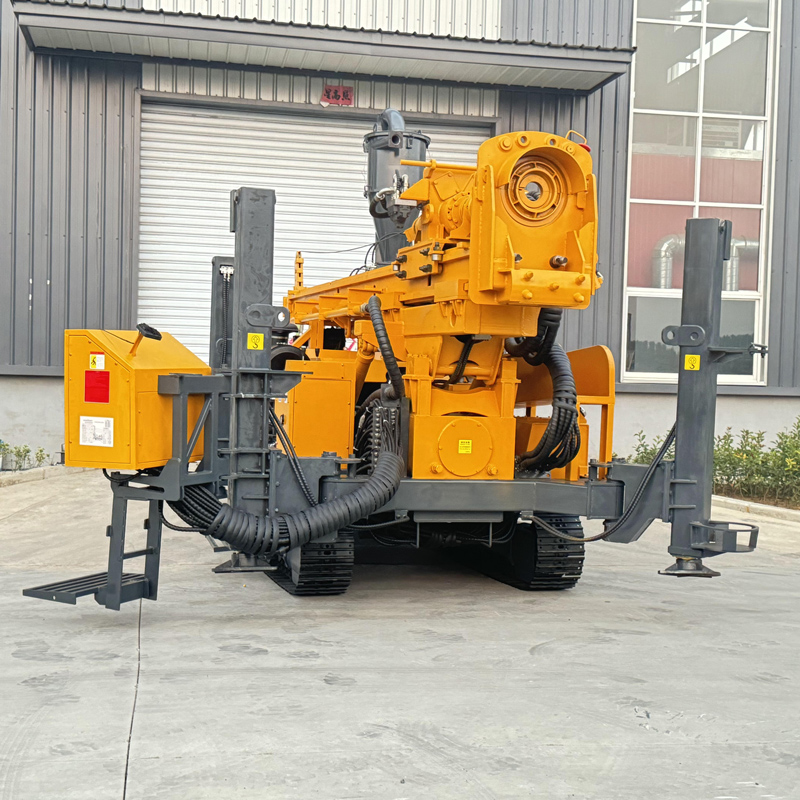

🦵 1.6 Metre Hidrolik Ayaklar Yüksek Torklu Çalışmada Stabilite Sağlar

Hidrolik ayak stroku 1.6 m olup makinenin dengelenmesine ve stabil desteklenmesine yardımcı olur. Özellikle 45° eğik deliklerde ve yüksek torklu RC sondajında kuvvet yönleri daha karmaşıktır; ayaklar ve zemin taşıma koşulları makinenin genel stabilitesini ve delik yönü kontrolünü doğrudan etkiler.

📦 12 T Toplam Ağırlık Daha Kapsamlı Saha Planlaması Gerektirir

Makinenin toplam ağırlığı yaklaşık 12 T, dış boyutları yaklaşık 7 × 2.1 × 2.9 m'dir. RC projelerinde sondaj makinesinin yanı sıra genellikle hava kompresörü, siklon, numune bölme düzeneği, numune torbaları ve nakliye araçları da gerekir; bu nedenle sondaj platformu alanı ve ekipman yerleşimi önceden tasarlanmalı, numune dönüş hattının akışkanlığı ve personel geçiş güvenliği sağlanmalıdır.

🧰 İsteğe Bağlı Çamur Pompası, Santrifüj Pompa, Jeneratör ve Köpük Pompası

Formasyona ve sondaj yöntemine göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel olarak eklenebilir. Gevşek katmanı fazla olan projelerde çamur sistemi daha önemliyken sert kaya ve RC projeleri daha çok hava kompresörü ve pnömatik sondaj takımına bağlıdır; ciddi hava kaçağı olan formasyonlarda köpük desteği gerekebilir. Ekipman kombinasyonu ana proje gereksinimlerine göre oluşturulmalıdır.

⚠️ RC Sondaj ve Numune Alma Uyarıları

Her gün işe başlamadan önce çift cidarlı RC sondaj çubuğu sızdırmazlığı, numune dönüş hattı, siklon, numune bölücü, numune torbaları, motor, hidrolik sistem ve yüksek basınçlı hava hortumları kontrol edilmelidir; uygulama sırasında numune dönüşü sürekli tutulmalı ve derinlik doğru kaydedilmelidir; iş bitiminde numune alma sisteminde kalan kırıntılar zamanında temizlenerek sonraki sondaj deliğinde veya numune kesiminde kirlenme önlenmelidir.

Gerçek jeolojik koşullar, delik içi takımlar, sondaj açısı ve uygulama yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik, numune geri kazanımı ve kuyu tamamlama sonuçları saha koşullarına göre değerlendirilmelidir.

📊 Ana Teknik Parametreler
