WR500RCE

💧 WR500RCE 500 Metre Yüksek Maliyet Performanslı Hava Kaldırmalı Ters Sirkülasyonlu Su Kuyusu Sondaj Makinesi

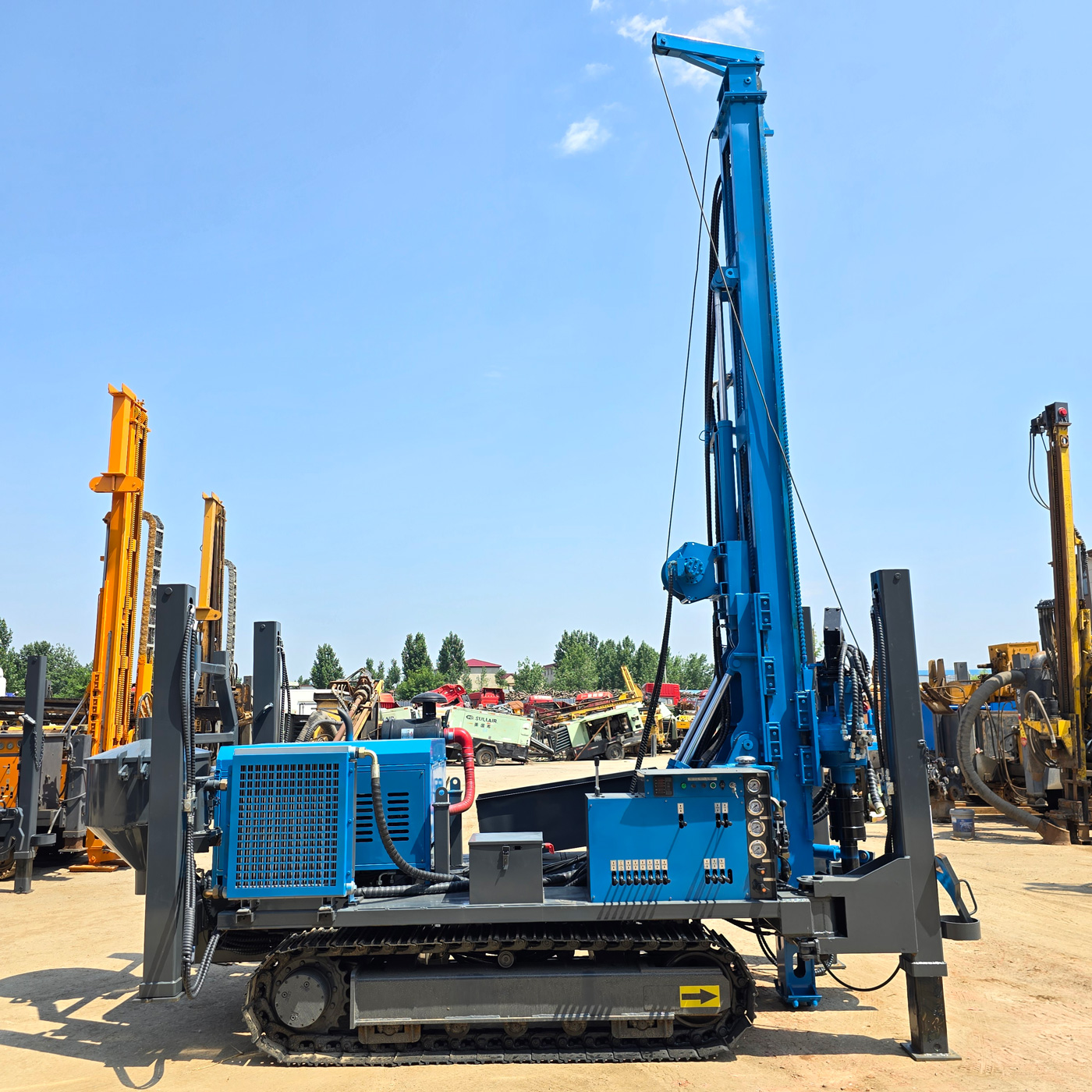

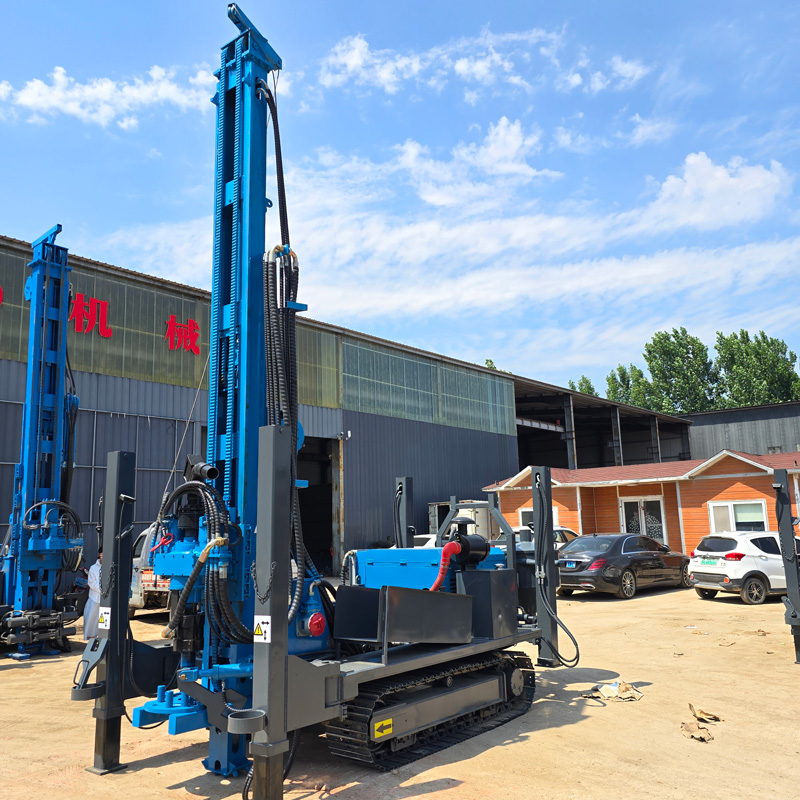

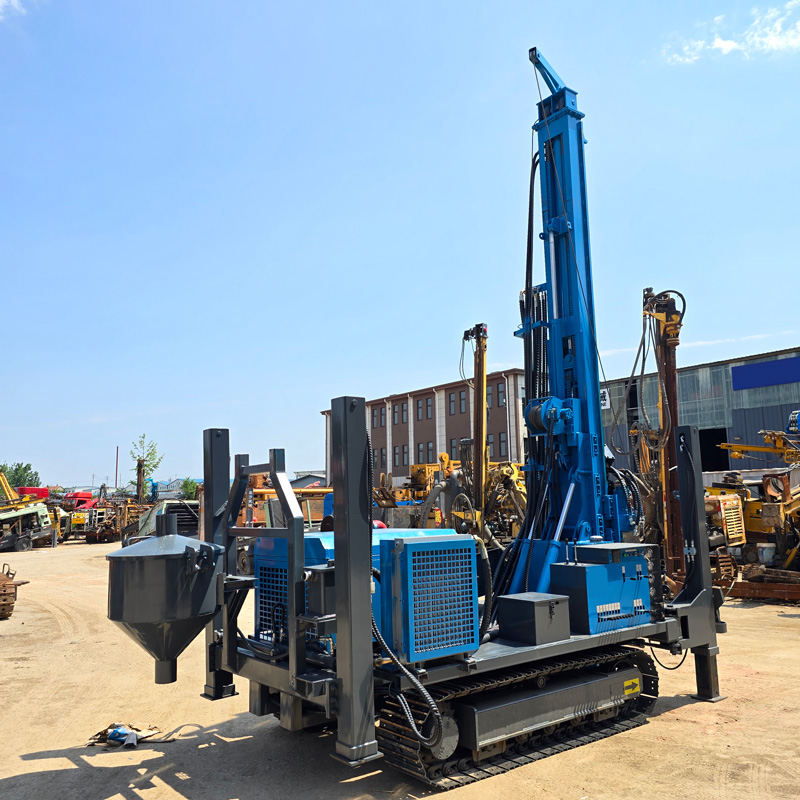

WR500RCE, ağırlıklı olarak derin su kuyusu uygulamalarına yönelik 500 metre sınıfı paletli hava kaldırmalı ters sirkülasyonlu bir sondaj makinesidir. Maden numunesi almaya yönelik RC modellerinden farklı olarak bu ürün, derin deliklerde çamur tahliyesi, sert kaya su kuyuları, maden sahası su temini ve karmaşık zeminlerde delik açma konularına odaklanır; E serisi konumlandırması ise yüksek maliyet performansını vurgular. 500 metre sınıfı sondaj kapasitesi, 300 kN kaldırma kuvveti ve yüksek döner tork korunurken ekipman satın alma ve konfigürasyon karmaşıklığı kontrol altında tutulur.

💰 E Serisinin Özü Bütçeyi Gerçekten İnşaatı Etkileyen Yeteneklere Yoğunlaştırmaktır

Derin su kuyusu projelerinde en kritik unsur mümkün olduğunca çok ek özellik değil; sondaj derinliği, kaldırma kuvveti, döner sistem, hava kompresörü uyumu ve delik içi temizleme kapasitesinin yeterli olmasıdır. WR500RCE, 132 kW güç, 8000–12000 N·m döner tork, 300 kN kaldırma kuvveti ve çoklu özellikli sondaj çubuğu konfigürasyonlarını koruyarak 500 metre sınıfı su kuyusu pazarına girmek isteyen ancak başlangıç ekipman yatırımını kontrol etmek isteyen inşaat ekipleri için daha uygundur.

🔄 Hava Kaldırmalı Ters Sirkülasyon Derin Delik Tahliyesi ve Delik Dibi Temizliğini Daha Fazla Vurgular

Hava kaldırmalı ters sirkülasyon, basınçlı hava ile iç boruda geri akış oluşturarak delik dibindeki kayaç parçalarını ve sondaj çamurunu sondaj çubuğunun içinden yüzeye taşır. Derin delikli sert kaya su kuyularında bu tahliye yolu, kayaç parçalarının halka boşlukta uzun mesafe yukarı çıkmasını azaltmaya yardımcı olur; delik dibinin temiz kalmasını sağlar ve tekrar kırılma ile çökelme sorunlarını azaltır. Gerçek etki yine hava kompresörü debisi, delik çapı, sondaj çubuğu sızdırmazlığı ve zemin koşullarına bağlıdır.

📏 500 Metre Sondaj Derinliği Orta ve Derin Yeraltı Suyu Geliştirmeye Uygundur

Maksimum sondaj derinliği 500 m, delik çapı 140–400 mm olup kırsal derin kuyular, yüksek debili tarımsal su kuyuları, endüstriyel su kuyuları ve maden sahası su temini gibi çeşitli ihtiyaçları karşılayabilir. Yeraltı su seviyesinin derin olduğu veya sığ akiferlerin kararsız olduğu bölgelerde 500 metre sınıfı ekipman daha fazla su bulma derinliği marjı sağlar; ancak nihai kuyu derinliği yine hidrojeolojik verilere ve gerçek su veren tabakaya göre belirlenmelidir.

🌾 Tarımsal Sulama ve Yüksek Debili Tarımsal Kuyular

WR500RCE geniş tarım arazileri, meyve bahçeleri, seralar ve hayvancılık işletmeleri için sulama su kuyularında kullanılabilir. 140–400 mm delik çapı aralığı, kuyu borusu boyutu, dalgıç pompa ve beklenen su verimine göre farklı kuyu çaplarının tasarlanmasına olanak tanır. Daha büyük su çekme miktarı gerektiren tarımsal projelerde sondaj derinliğinin yanı sıra kuyu borusu, filtre borusu ve akifer bölümü tasarımına da önem verilmelidir.

⛏️ Maden Sahası Su Temini Bu Modelin Önemli Bir Uygulamasıdır

Maden projeleri genellikle içme suyu, toz bastırma, ekipman yıkama ve yardımcı üretim suyu kaynağına ihtiyaç duyar. Maden sahası zeminleri çoğu zaman yüksek oranda sert kaya içerir ve yol koşulları genellikle zayıftır; WR500RCE'nin paletli şasisi ve pnömatik ters sirkülasyon yöntemi bu ortam için daha uygundur. Su şebekesinden uzak açık ocaklar, keşif kampları ve uzak maden sahaları için 500 metre sınıfı sondaj derinliği de daha fazla yeraltı suyu geliştirme alanı sağlar.

🌊 Maden Sahası Düşürümü ve Mühendislik Düşürüm Sondajlarında Kullanılabilir

Açık ocak şevleri, yeraltı maden sahaları çevresi ve derin kazı projelerinde bazı projeler sondaj yoluyla düşürüm kuyuları yerleştirmeyi gerektirir. WR500RCE ilgili sondaj çalışmalarını üstlenebilir; ancak düşürüm kuyularının konumu, çapı, filtre borusu, pompa debisi ve aralığı hidrojeolojik hesaplamalara göre belirlenmelidir. Ekipman yalnızca sondaj platformudur ve tam bir düşürüm tasarımının yerini alamaz.

💎 Granit, Bazalt ve Kireçtaşı Gibi Sert Kaya Koşulları

Ekipman granit, bazalt, kireçtaşı, kumtaşı gibi nispeten sağlam kaya tabakalarında DTH delici ile sondaj için uygundur. Sert kaya çalışmalarında delici çekiç darbesi, döner hız, ilerleme kuvveti ve hava debisi uyumlu şekilde eşleştirilmelidir. Delik dibinde tahliye zayıfsa ilerlemeyi artırmaya devam etmek matkap ucu aşınmasını ve sıkışma riskini artırabilir.

🧱 Fay, Kırık Zon ve Çatlaklı Zeminler

Kırık zonlarda blok düşmesi, çap daralması, hava kaçağı ve sıkışma kolayca görülebilir. Bu tür delik bölümlerine girildiğinde ilerleme hızı düşürülmeli, sürekli delik temizliği korunmalı ve delik duvarı stabilitesine göre muhafaza borusu veya köpük desteği kullanılmalıdır. Sondaj çubuğu çekme direnci sürekli artarsa önce delik içindeki blok düşmesi ve çökelme durumu değerlendirilmeli, ardından müdahale yöntemine karar verilmelidir.

🌦️ Ayrışmış Kaya ve Gevşek Örtü Tabakası

Ayrışmış kaya ve üstteki gevşek örtü tabakasının zorluğu "delinememesi" değil, delik duvarının kararsız olmasıdır. Toprak, kum, çakıl ve güçlü ayrışma bölümlerinde önce muhafaza borusu, çamur veya diğer delik stabilizasyon yöntemleriyle sağlam bir delik bölümü oluşturulabilir; ardından daha sağlam kaya tabakasına girilerek pnömatik ters sirkülasyonlu sondaj yapılır. Böylece derin deliklerin ilerleyen aşamalarındaki delik duvarı sorunları azaltılır.

💧 Akifer ve Güçlü Su Girişi Olan Delik Bölümleri

Sondaj ana akifere girdiğinde yeraltı suyu delik içi tahliye ve delici çekiç çalışma durumunu değiştirir. Ana su veren tabakanın derinliği kaydedilmeli ve su giriş debisine göre hava beslemesi, delik temizliği ve muhafaza borusu yöntemi ayarlanmalıdır. Kuyu tamamlama aşamasında akifer konumuna göre filtre borusu ve su kesici bölümler uygun şekilde yerleştirilerek uzun süreli pompalama performansı güvence altına alınmalıdır.

🌬️ Hava Kaçaklı Zeminlerde Debi ve Yöntem Açısından Müdahale Gerekir

Açık çatlaklar, karst boşlukları ve yüksek geçirgenlikli zeminler ciddi hava kaçağına neden olabilir. Yalnızca basınç artırılıp debi yetersiz kalırsa delik dibinde yine etkili hava akışı sağlanamayabilir. Bu durumlarda şiddete göre hava kompresörü debisi artırılabilir, köpük, muhafaza borusu kullanılabilir veya sondaj yöntemi değiştirilebilir; böylece aşırı hava kaybı nedeniyle delici çekicin devre dışı kalması önlenir.

💪 300 kN Kaldırma Kuvveti 500 Metre Sınıfı Sondaj Dizisi İçin Marj Sağlar

Ekipmanın kaldırma kuvveti 300 kN, ilerleme kuvveti 150 kN'dir. 500 metre sınıfı sondajlarda sondaj çubuğu ağırlığı, delik duvarı sürtünmesi ve muhafaza borusu ağırlığı belirgin şekilde artar; bu nedenle daha büyük çekme kapasitesi normal sondaj çubuğu indirme-çıkarma ve ekipman kurtarma için avantaj sağlar. Anormal direnç oluşursa öncelikle delik temizlenmeli ve delik içi durum değerlendirilmeli; doğrudan maksimum kaldırma kuvvetiyle zorla çekmekten kaçınılmalıdır.

🔄 8000–12000 N·m Döner Tork Farklı Yüklere Uyum Sağlar

Döner tork 8000–12000 N·m, döner hız 40–160 r/min'dir. Büyük delik çapı, sert kaya ve yüksek sürtünme koşullarında düşük hız yüksek tork daha çok gerekir; direncin daha az olduğu stabil delik bölümlerinde daha yüksek devir seçilebilir. Gerçek sondaj, tork değişimi, tahliye miktarı ve sondaj ekipmanı durumuna göre anlık olarak ayarlanmalıdır.

🪜 3,3 / 6,6 Metre İlerleme Stroku İnşaat Verimliliğine Göre Seçilebilir

İlerleme stroku 3,3 m veya 6,6 m olarak yapılandırılabilir ve 1,5 / 2 / 3 / 6 m sondaj çubuklarını destekler. 6,6 m uzun strok, çubuk ekleme sayısını azaltmak ve sürekli sondaj verimliliğini artırmak isteyen projeler için uygundur; 3,3 m konfigürasyonu ise makinenin çalışma yüksekliğini ve saha uyumunu kontrol etmek açısından daha avantajlıdır. Nihai seçim taşıma, delik konumu alanı ve ana sondaj çubuğu uzunluğuna göre yapılmalıdır.

💨 1,7–3,5 MPa Çalışma Basıncı ve 17–42 m³/dk Hava Tüketimi

Hava kompresörü hava kaldırmalı ters sirkülasyon sisteminin kritik ekipmanıdır. Önerilen çalışma basıncı 1,7–3,5 MPa, hava tüketimi 17–42 m³/dk'dır. Delik derinliği arttığında, delik çapı büyüdüğünde, kaya tabakası sertleştiğinde veya çalışma rakımı yükseldiğinde gereken debi artar. Gerçek seçimde delici çekiç ve ters sirkülasyon tahliye ihtiyaçları birlikte dikkate alınmalıdır.

⚡ 132 kW Dizel Güç Arazide Bağımsız Çalışmaya Uygundur

Ekipman 132 kW dizel güç ve 2400 r/min nominal devir kullanır. Maden sahaları, kırsal alanlar ve uzak şantiyelerde genellikle istikrarlı elektrik kaynağı bulunmaz; dizel güç daha iyi bağımsız çalışma kabiliyeti sağlar. Uzun süreli yüksek yük çalışmasında motor soğutması, hava filtresi ve yakıt sistemi bakımı güçlendirilmelidir.

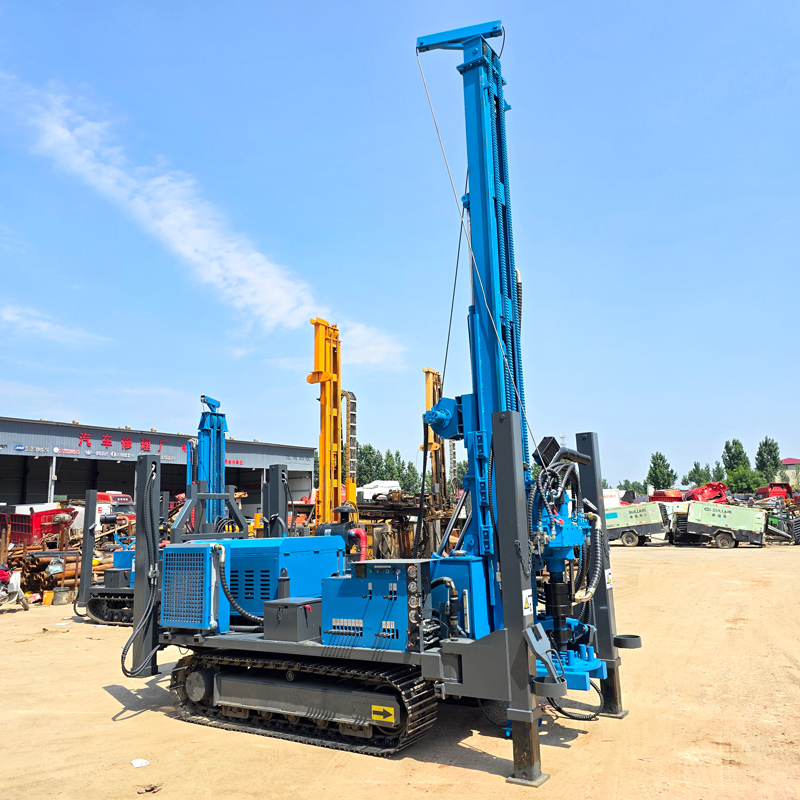

🚜 Paletli Şasi Maden Sahası, Kırsal Yol ve Molozlu Zeminlere Uygundur

Yürüyüş hızı yaklaşık 2,5 km/s, referans tırmanma kabiliyeti 30°'dir. Paletli yapı maden sahası moloz yolları, kırsal yollar ve genel engebeli zeminler için daha uygundur. Makinenin toplam ağırlığı yaklaşık 12 T olduğundan nakliye öncesi zemin taşıma kapasitesi ve şev koşulları doğrulanmalı; yumuşak toprak ve kaygan alanlarda dikkatli hareket edilmelidir.

🧵 20 kN Yardımcı Vinç Sondaj Ekipmanı Taşıma Yükünü Azaltır

Yardımcı vinç kaldırma kuvveti 20 kN olup delici çekiç, sondaj çubuğu, muhafaza borusu ekipmanı ve bazı saha aksesuarlarının taşınmasında kullanılabilir. Yardımcı vincin doğru kullanımı manuel iş gücünü azaltabilir; ancak kaldırma sırasında nominal yük kontrol edilmeli, personelin askıdaki yükün altına ve çelik halatın gerilim bölgesine girmesi önlenmelidir.

📦 Taşıma ve Çalışma Durumu Ölçüleri Önceden Planlanmalıdır

Taşıma ölçüleri yaklaşık 6300 × 2100 × 2500 mm, çalışma ölçüleri yaklaşık 4000 × 2900 × 6800 mm, toplam ağırlık yaklaşık 12 T'dir. Taşımadan önce araç yük kapasitesi, yükleme sabitleme noktaları ve yol yükseklik sınırı doğrulanmalı; sahaya ulaşıldığında kuleyi kaldırmak için yeterli alan ve güvenli çalışma mesafesi bırakılmalıdır.

🧰 Projeye Göre RC Çekiç, Matkap Ucu, Muhafaza Borusu ve Köpük Sistemi Seçilebilir

Tam inşaat sistemi projeye göre ters sirkülasyonlu DTH çekiç, matkap ucu, farklı özelliklerde sondaj çubukları, muhafaza borusu ekipmanı, hava kompresörü, yüksek basınçlı hava hortumu, yağ püskürtücü, köpük pompası ve jeneratör ile yapılandırılabilir. Farklı zeminler için tümünün konfigüre edilmesi gerekmez; makul seçim, inşaat kabiliyetini garanti ederken E serisinin maliyet avantajını da sürdürür.

⚠️ Yüksek Basınçlı Pnömatik ve Derin Delik İnşaatı Uyarıları

Her gün işe başlamadan önce yüksek basınçlı hava hortumu, bağlantılar, emniyet halatı, döner kafa, palet, kule ve hidrolik sistem kontrol edilmelidir; sondaj sırasında hava basıncı, tahliye, su dönüşü ve tork değişimleri sürekli izlenmelidir; çalışma tamamlandıktan sonra sondaj ekipmanı ve ters sirkülasyon kanalı zamanında temizlenmeli, delici çekiç yağlaması, sondaj çubuğu sızdırmazlığı ve yüksek basınçlı hat aşınması kontrol edilmelidir.

Gerçek jeolojik koşullar, delik içi ekipman, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, sondaj derinliği ve kuyu tamamlama performansı saha koşullarına göre belirlenmelidir.
