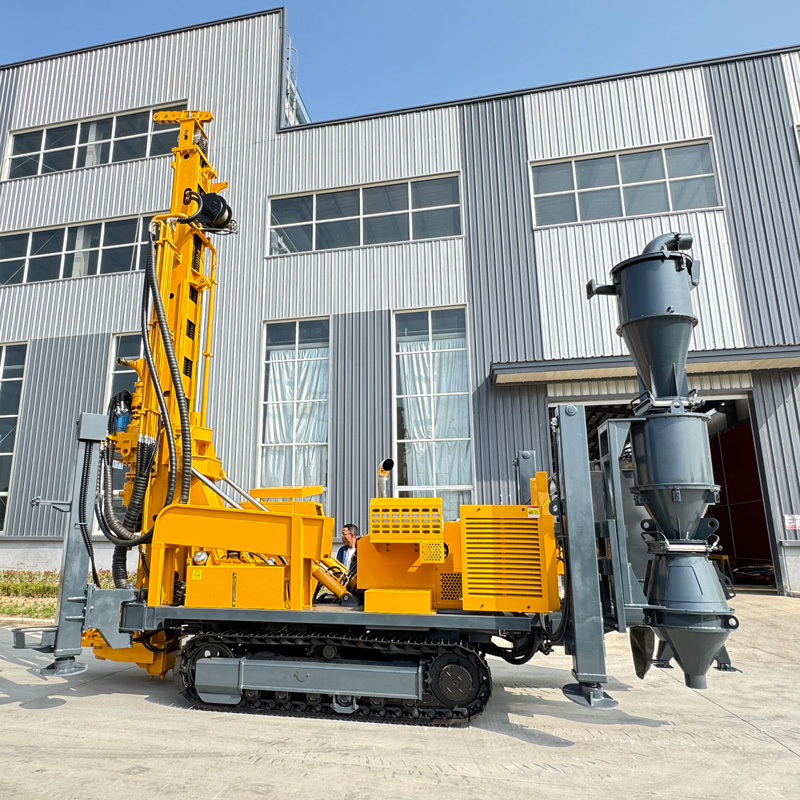

⛏️ WR600RC-CS3 600 Metre Paletli Ters Sirkülasyonlu Sondaj Makinesi

WR600RC-CS3, orta-derin mineral aramaları ve büyük hacimli saha numune alımı için tasarlanmış 600 metre sınıfı paletli ters sirkülasyonlu sondaj makinesidir. WR600RC derin delik platformuna üçlü siklon numune alma sistemi eklenerek kayaç kırıntısı geri dönüşü, siklon ayırma, numune bölme ve numune torbalama doğrudan birbirine bağlanmıştır; bu da sürekli sondaj, sürekli numune dönüşü ve çok sayıda numune numaralandırma yönetimi gerektiren arama projeleri için daha uygundur.

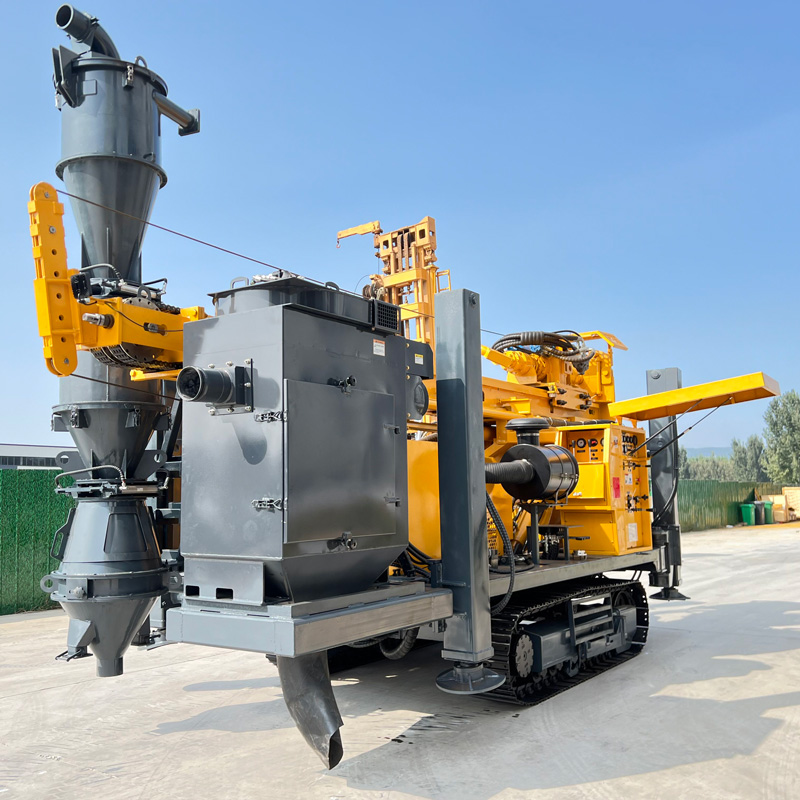

🌀 CS3 üçlü sistemi numune alma sürecini sondaj sahasında toplar

Üçlü numune alma sistemi siklon ayırma, temsili numune bölme ve numune toplamayı tek bir sürekli akışta birleştirir. Kayaç kırıntıları çift cidarlı sondaj çubuğunun iç borusundan yüzeye döndükten sonra doğrudan siklon sistemine girerek gaz-katı ayrımına tabi tutulur, ardından numune bölme ve torbalama aşamasına geçer. Bu, manuel numune aktarımını ve ikincil taşımayı azaltır; özellikle günlük numune hacmi yüksek olan mineral arama projeleri için uygundur.

🔄 600 metre sınıfı ters sirkülasyon numune dönüşünde derin delik kararlılığına daha fazla önem verilir

Delik derinliği arttıkça kayaç kırıntısı dönüş mesafesi uzar; hava debisi kaybı, sondaj çubuğu sızdırmazlığı ve delik içi hava kaçağı numune geri kazanımını daha belirgin şekilde etkiler. WR600RC-CS3 için önerilen çalışma basıncı 1,6–6 MPa, hava tüketimi 16–75 m³/dk'dır; amaç yalnızca RC çekicini tahrik etmek değil, aynı zamanda kayaç kırıntılarının iç borudan sürekli olarak siklon numune alma sistemine dönmesini sağlamaktır.

🧪 Derinliğe göre sürekli kademeli numune almaya uygundur

RC sondajı tam karot değil, kayaç kırıntısı numunesi elde eder. Sahada proje gereksinimlerine göre sabit numune alma aralıkları belirlenebilir; örneğin her 1 m veya her 2 m'de bir torba numune toplanabilir ve sondaj numarası, başlangıç-bitiş derinliği ile numune numarası eşzamanlı kaydedilebilir. Üçlü numune alma sistemi sondaj, numune dönüşü, numune bölme ve torbalama aşamalarının daha sıkı bir şekilde birbirine bağlanmasını sağlar.

🥇 Derin altın cevheri anomali doğrulaması

Altın madenciliği aramalarında sığ jeolojik ve jeokimyasal anomalilerin aşağıya doğru devam edip etmediğinin daha derin sondajlarla doğrulanması gerekir. WR600RC-CS3'ün 600 m sondaj derinliği daha derin yapısal zonları, alterasyon zonlarını ve mineralizasyon seviyelerini kapsayabilir; derin mineralizasyon sürekliliğini, çevre hedef alanlarını ve potansiyel cevher gövdesi sınırlarını hızlıca değerlendirmek için uygundur.

🟠 Bakır, demir ve lityum madenlerinde geniş alanlı derin tarama

Bakır, demir, lityum ve polimetal projelerinde genellikle geniş bir alanda çok sayıda doğrulama deliği açılması gerekir. RC yöntemi hızlıca çok miktarda kayaç kırıntısı numunesi alabilir ve analiz sonuçlarıyla öncelikli derin hedef alanlar belirlenebilir. Önemli anomalilerde karotlu sondaj makinesiyle sürekli karot alınarak "RC hızlı tarama + karot hassas doğrulama" kombinasyonlu arama planı oluşturulabilir.

📍 Derinlik işaretleme ve numune takibi sonraki veri kalitesini belirler

Üçlü sistem numune alma sürecinin verimliliğini artırır, ancak numune yönetimi yine de titiz olmalıdır. Her numune torbasına sondaj numarası, numune numarası, başlangıç-bitiş derinliği, tarih ve vardiya yazılmalı; saha kayıtları numune torbalarıyla tutarlı olmalıdır. Proje QA/QC sistemi uyguluyorsa, gereksinimlere göre tekrar numuneleri, standart numuneler ve boş numuneler de ayarlanmalıdır.

🧹 Siklon ve numune bölücü düzenli olarak temizlenmelidir

Farklı mineralizasyon kesimleri arasında kalan kayaç kırıntıları zamanında temizlenmezse numune kirlenme riski artar. Her sondaj duruşunda, delik değişiminde veya yeni bir kritik numune alma aralığına girildiğinde siklon, numune bölücü ve numune dönüş hortumunun içinde kalıntı olup olmadığı kontrol edilmeli; önceki derinliğe ait numunenin sonraki numune aralığına karışması önlenmelidir.

📏 600 metre sondaj derinliği ve 105–450 mm delik çapı

Maksimum sondaj derinliği 600 m, delik çapı 105–450 mm'dir. Bu aralık çoğu orta-derin mineral arama deliğini karşılamanın yanı sıra bazı büyük çaplı su kuyuları ve maden sahası su seviyesi düşürme projelerinde de kullanılabilir. Gerçek sondaj derinliği delik çapına, çift cidarlı sondaj çubuğu ağırlığına, hava kompresörü kapasitesine ve zemin koşullarına göre değişir.

📐 45° / 90° çalışma açısı farklı cevher gövdesi konumlarına uygundur

Ekipman 45° ve 90° çalışma açılarını destekler. Eğimli damarlar, fay kontrollü cevher gövdeleri ve belirli hedef alanlar için 45° eğimli delikler hedef kütleyi kesme etkinliğini artırabilir; dikey örtü tabakası araştırmaları ve genel derin su kuyuları için 90° uygulama yapılabilir. Delik açısı jeolojik tasarıma göre belirlenmelidir.

💪 29 T kaldırma kuvveti 600 metre sınıfı çift cidarlı sondaj çubuğu indirme-kaldırma işlemini karşılar

Çift cidarlı RC sondaj çubuğu yapısı normal tek cidarlı sondaj çubuğundan daha karmaşıktır; derin deliklerde tüm kolonun ağırlığı ve sürtünmesi de daha yüksektir. 29 T kaldırma kuvveti normal sondaj çubuğu indirme-kaldırma, RC çekici geri kazanımı ve kısmi muhafaza borusu işlemleri için kullanılabilir. Sıkışma veya anormal kaldırma direnci durumunda önce delik temizliği ve delik içi durum değerlendirilerek müdahale edilmelidir.

🔄 12000 / 6000 N·m çift çalışma koşullu rotasyon sistemi

Maksimum rotasyon torku 12000 / 6000 N·m, karşılık gelen rotasyon hızı 75 / 150 r/dk'dır. Düşük hız yüksek tork büyük delik çapı, yüksek direnç ve sert kaya kesimleri için daha uygundur; daha yüksek devir yükü az olan kararlı zeminler için uygundur. Sahada numune dönüş durumuna ve sondaj takımı yüküne göre dinamik ayar yapılmalıdır.

💨 Hava kompresörü debisi derin delikte numune dönüşünün sürekliliğini belirler

600 metre RC deliğinde hava kompresörü yalnızca darbe enerjisi sağlamakla kalmaz, aynı zamanda kayaç kırıntılarını delik dibinden yüzeye taşımalıdır. Önerilen hava tüketimi 16–75 m³/dk'ya ulaşır. Hava debisi yetersizse sık görülen belirtiler arasında numune dönüşünün azalması, numune dönüş gecikmesi ve delik dibinde kırıntı birikmesi yer alır; bu nedenle hava kompresörü seçiminde delik derinliği, delik çapı ve rakım dikkate alınmalıdır.

💎 Sert kayada doğrudan RC çekici veya DTH çekici kullanılabilir

Granit, kireçtaşı, kumtaşı ve diğer nispeten sağlam kaya katmanlarında RC çekici veya DTH delik dibi çekici kullanılabilir. RC çekici sürekli numune gereken arama delikleri için daha uygundur; normal DTH çekici ise numune kalitesinin öncelikli olmadığı su kuyuları ve genel sondaj delikleri için daha uygundur. Aynı ekipman proje hedeflerine göre sondaj takımını değiştirebilir.

🌧️ Gevşek örtü tabakasında çamur rotasyonu kullanılabilir

Toprak, kil, kum ve çakıl katmanları kolayca çökebilir ve doğrudan yüksek hava basınçlı RC sondajına uygun olmayabilir. Ekipman çamur rotasyonunu destekler; önce çamur ve muhafaza borusuyla üst delik kesimi stabilize edilebilir, kaya katmanına girildikten sonra RC veya DTH yöntemine geçilerek delik stabilitesi artırılabilir.

🧱 Kırık zonlar ve hava kaçağı olan katmanlarda numune bozulmasına dikkat edilmelidir

Fay kırık zonları ve büyük çatlaklar hava kaçağına neden olabilir; kayaç kırıntıları delik içinde bekleyip toplu halde dönebilir ve numunenin gerçek derinlikle ilişkisi bozulabilir. Uygulama sırasında ilerleme düşürülmeli, delik temizliği korunmalı ve anormal kesimlerde özel kayıt tutulmalıdır. Gerektiğinde köpük, muhafaza borusu veya diğer hava kaçağı giderme yöntemleri kullanılmalıdır.

💧 Derin su kuyuları ve maden sahası su temininde de kullanılabilir

WR600RC-CS3 yalnızca mineral aramaları için değil, tarımsal, endüstriyel ve maden sahası derin su kuyuları için de uygundur. Su kuyusu projeleri daha çok delik duvarı stabilitesi, akifer ve kuyu tamamlama yapısına odaklanır; tam numune alma sisteminin devreye alınması gerekmeyebilir. Kullanım amacına göre sondaj takımı ve uygulama süreci değiştirilerek ekipman kullanım oranı artırılabilir.

🌊 Maden sahası su seviyesi düşürme ve yeraltı suyu araştırması

600 metre sınıfı derinlik ve daha büyük delik çapı bazı maden sahası su seviyesi düşürme ve yeraltı suyu araştırma projeleri için de uygundur. Bu tür projelerde kuyu yeri, kuyu aralığı, kuyu çapı ve pompa debisi hidrojeolojik koşullara göre belirlenmelidir; sondaj makinesi yalnızca delik açar ve tam bir su seviyesi düşürme tasarımının yerini alamaz.

⚡ 132 kW Cummins güç ağır yük altında sürekli çalışmaya uygundur

Ekipman, rotasyon, ilerleme, palet yürüyüşü ve yardımcı hidrolik sistemlere güç sağlayan 132 kW Cummins motoru kullanır. RC sahasında genellikle büyük hava kompresörü ve numune alma sistemi de gerekir; bu nedenle yakıt ikmali, ekipman yerleşimi ve bakım alanı işe başlamadan önce birlikte planlanmalıdır.

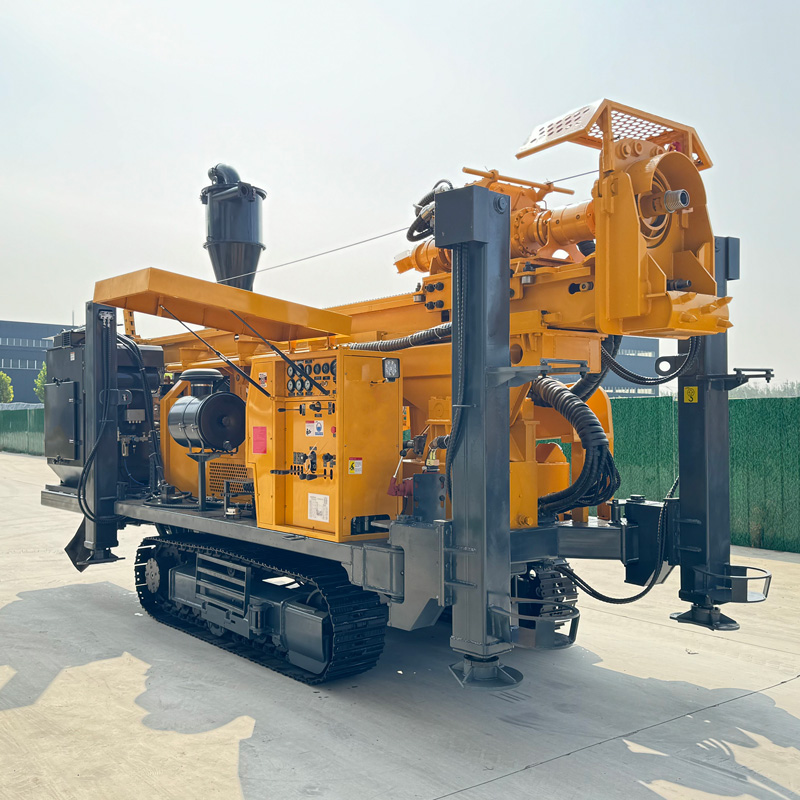

🚜 3,5 km/s palet yürüyüşü maden sahası içi geçişler için uygundur

Yürüyüş hızı yaklaşık 3,5 km/s, maksimum tırmanma açısı referansı 21°'dir. Paletli şasi maden sahası çakıl yolları ve genel engebeli platformlar için uygundur. Makinenin toplam ağırlığı yaklaşık 12,5 T olduğundan geçiş öncesi yol taşıma kapasitesi, eğim ve yumuşak zemin durumu kontrol edilmelidir.

🦵 1,7 metre destek ayak stroku eğimli delik ve yüksek torklu sondaj stabilitesine yardımcı olur

Destek ayak stroku 1,7 m olup ekipmanın dengelenmesine ve stabil desteklenmesine yardımcı olur. 45° eğimli delik veya yüksek torklu sondaj sırasında makinenin kuvvet yönü daha karmaşık hale gelir; destek ayaklarına gelen kuvvet ve platform stabilitesi delik yönü kontrolünü ve çalışma güvenliğini doğrudan etkiler.

🧵 2,5 T vinç RC çekici ve numune alma aksesuarlarının taşınmasını kolaylaştırır

Vinç kaldırma kuvveti 2,5 T olup RC çekici, çift cidarlı sondaj çubuğu, numune dönüş hortumu ve diğer yardımcı araçların taşınmasında kullanılabilir. Numune alanı genellikle sondaj makinesi ve siklona yakındır; kaldırma sırasında asılı yükün numune alma personelinin çalışma alanına girmesinden kaçınılmalıdır.

📦 12,5 T toplam ağırlık daha kapsamlı delik yeri platform planlaması gerektirir

Makinenin toplam ağırlığı yaklaşık 12,5 T, dış boyutları yaklaşık 7 × 2,1 × 2,9 m'dir. Sondaj makinesinin yanı sıra sahada hava kompresörü, siklon numune alma sistemi, numune torbaları ve nakliye araçları da yerleştirilmelidir; bu nedenle sondaj platformunda yeterli alan bırakılmalı, numune dönüş hattının sorunsuz çalışması ve personel geçiş güvenliği sağlanmalıdır.

⚠️ Numune alma sistemi günlük bakım noktaları

Her gün işe başlamadan önce çift cidarlı sondaj çubuğu sızdırmazlığı, numune dönüş hortumu, siklon, numune bölücü, motor, hidrolik sistem ve yüksek basınçlı hava hortumu kontrol edilmelidir; uygulama sırasında numune dönüşünün sürekli olup olmadığı izlenmelidir; delik ve numune kesimi değişimlerinde numune alma sistemi zamanında temizlenerek kalıntı kayaç kırıntısının sonraki numuneleri kirletmesi önlenmelidir.

Gerçek jeolojik koşullar, delik içi takımlar, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, sondaj derinliği, numune geri kazanımı ve kuyu tamamlama sonuçları saha koşullarına göre belirlenmelidir.
