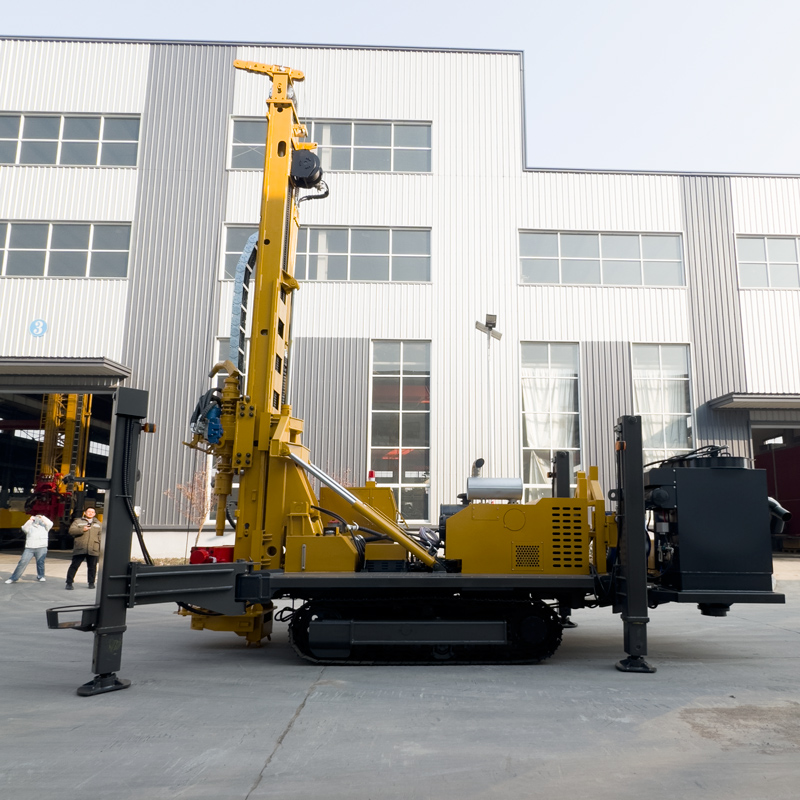

⛏️ WR600RC 600 Metre Paletli Ters Sirkülasyonlu Sondaj Makinesi

WR600RC, daha derin maden arama, jeolojik numune alma ve derin su kuyusu uygulamalarına yönelik ağır hizmet tipi paletli ters sirkülasyonlu bir sondaj makinesidir. 400 metre sınıfı RC ekipmanlarına kıyasla maksimum sondaj derinliği, delik çapı, kaldırma kuvveti, dönüş torku ve hava kompresörü gereksinimleri açısından daha ileri seviyededir; maksimum sondaj derinliği 600 m, delik çapı 105–450 mm olup daha geniş derinlik kapsama alanı ve daha güçlü sondaj dizisi işleme kapasitesi gerektiren orta-derin delik projeleri için uygundur.

🎯 600 Metre Sınıfı RC Konumlandırması Derin Anomali Doğrulaması İçin Daha Uygundur

Maden aramalarında sığ anomaliler doğrulandıktan sonra genellikle mineralleşme, yapı ve litoloji değişimlerinin derinlere doğru takip edilmesi gerekir. WR600RC daha derin RC delikleri açabilir ve sürekli kırıntı geri dönüşü yoluyla farklı derinliklerden jeolojik bilgi elde edebilir; cevher gövdesinin derinlere uzanımının araştırılması, çevre anomalilerin doğrulanması, maden genişletme araştırmaları ve derin jeolojik kontrol için uygundur.

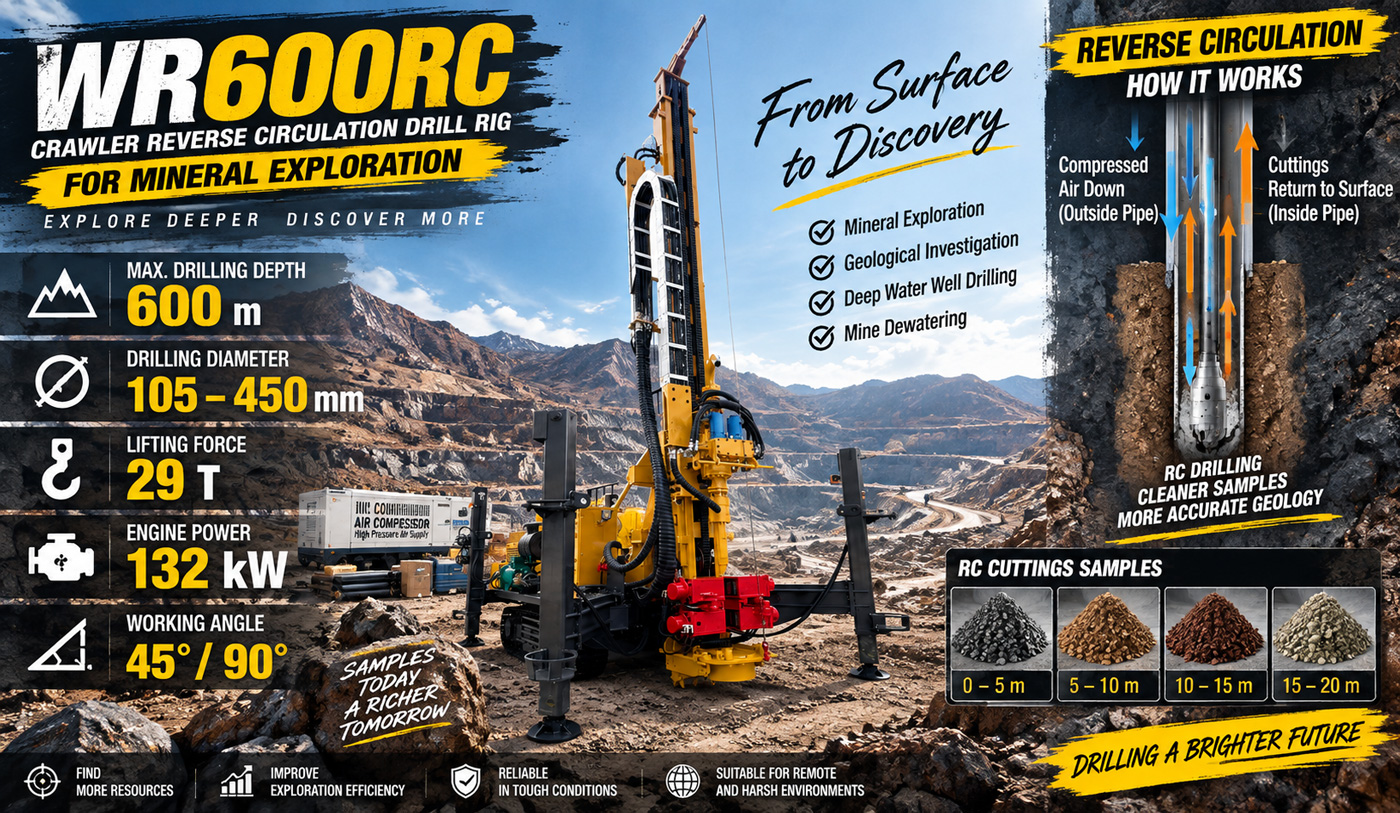

🔄 Ters Sirkülasyon İç Boru Numune Dönüşü Bu Ekipmanın Temel Sürecidir

RC sondajında genellikle çift cidarlı sondaj çubukları kullanılır; basınçlı hava sondaj çubuğunun dış kanalından aşağı iner, delik dibinde RC çekici ve matkabı tahrik ettikten sonra kırıntıları iç kanaldan yüzeye taşır. Normal dış halka boşluğu tahliyesine kıyasla iç boru numune dönüş yolu daha yoğunlaşmıştır; bu, numunenin farklı delik kesimleriyle temasını azaltmaya ve derinliğe göre kademeli numune almanın uygulanabilirliğini artırmaya yardımcı olur.

🧪 Hızlı ve Büyük Miktarda Kırıntı Numunesi Elde Etmek İçin Daha Uygundur

WR600RC esas olarak kırıntı numunesi alır, sürekli tam karot değil. Çok sayıda sondaj kontrol noktasının hızlıca oluşturulması gereken projelerde RC yöntemi sondaj sırasında eşzamanlı numune dönüşü sağlar; sahadaki jeologlar sabit ilerleme aralıklarına göre litoloji, alterasyon ve mineralleşme değişimlerini kaydedebilir ve temsili numuneleri laboratuvara analiz için gönderebilir.

🥇 Altın Madeni Derin Anomali ve Çevre Mineralleşme Araştırması

Altın madeni projelerinde WR600RC örtü tabakası altındaki mineralleşmenin doğrulanması, yapısal zon takibi, cevher gövdesi çevresinin genişletilmesi ve derin anomali araştırması için kullanılabilir. 600 metre sınıfı sondaj derinliği, geleneksel sığ-orta deliklere göre daha büyük bir düşey aralığı kapsar; özellikle belirli bir sığ mineralleşme bilgisine sahip olan ve derinlere doğru hızlı doğrulama gerektiren projeler için uygundur.

🟠 Bakır, Demir ve Lityum Madenlerinde Derin RC Numune Alma

Bakır, demir, lityum ve diğer maden araştırmalarında derin kırıntı numuneleri litoloji değişimlerini, alterasyon zonlanmasını ve mineralleşme eğilimlerini belirlemek için kullanılabilir. Geniş alanlı projelerde önce RC delikleriyle hızlıca derin kontrol sağlanabilir, ardından önemli anomali bölgeleri için karot delikleri planlanarak genel arama verimliliği ve sondaj kaynaklarının kullanım oranı artırılabilir.

📏 600 Metre Sondaj Derinliği ve 105–450 mm Delik Çapı Aralığı

Maksimum sondaj derinliği 600 m ve delik çapı 105–450 mm sayesinde WR600RC yalnızca maden arama delikleri için değil, aynı zamanda büyük çaplı derin su kuyuları ve bazı maden sahası su düşürme projeleri için de kullanılabilir. Gerçek sondaj derinliği delik çapı, sondaj çubuğu, hava kompresörü, kaya yapısı, delik sapması ve sondaj ekipmanı aşınmasından etkilenir; bu nedenle 600 m tipik konfigürasyon altında referans kapasite olarak değerlendirilmelidir.

📐 45° / 90° Çalışma Açısı Farklı Hedef Kütleler İçin Uygundur

Ekipman 45° ve 90° çalışma açılarını destekler. 90° geleneksel düşey arama ve su kuyusu uygulamaları için kullanılabilirken 45° eğimli cevher gövdeleri, damarlar ve fay zonları için çapraz geçişe daha uygundur. Maden aramalarında makul sondaj açısı çoğu zaman yalnızca delik derinliğini artırmaktan daha önemlidir; cevher gövdesinin konumuna ve arama tasarımına göre belirlenmelidir.

💪 29 T Kaldırma Kuvveti 600 Metre Sınıfı Sondaj Dizisi İşleme İçin Güvence Sağlar

WR600RC kaldırma kuvveti 29 T'dir. Delik derinliği arttıkça çift cidarlı RC sondaj çubuklarının kendi ağırlığı ve delik cidarı sürtünmesi belirgin şekilde artar; daha büyük kaldırma kapasitesi normal sondaj çubuğu indirme-kaldırma, ekipman geri kazanımı ve kısmi muhafaza borusu işlemleri için faydalıdır. Kaldırma direnci sürekli anormal ise öncelikle delik temizliği ve delik içi durum değerlendirmesiyle müdahale edilmeli, doğrudan maksimum kaldırma kuvvetiyle zorlamalı çekme önerilmez.

🔄 12000 / 6000 N·m Çift Çalışma Modlu Dönüş Torku

Dönüş sistemi maksimum torku 12000 / 6000 N·m olup maksimum dönüş hızı 75 / 150 r/min'dir. Düşük hız yüksek tork büyük delik çapı, sert kaya ve yüksek yük delik kesimleri için uygundur; yüksek hız kademesi ise direnci daha düşük stabil formasyonlar için uygundur. RC sondajında dönüş, darbe ve numune dönüş durumu birlikte izlenmeli ve üçü arasında uyum korunmalıdır.

💨 1,6–6 MPa Çalışma Hava Basıncı Orta-Derin Delik RC Koşulları İçin Uygundur

Önerilen çalışma hava basıncı 1,6–6 MPa, hava tüketimi 16–75 m³/min'dir. 600 metre sınıfı RC sondajı yalnızca delik dibi ekipmanını tahrik etmekle kalmaz, aynı zamanda kırıntıları uzun mesafe boyunca yüzeye taşımak zorundadır; bu nedenle hava kompresörünün basıncı ve debisi çok kritiktir. Delik derinliği, delik çapı, rakım ve kaya sertliği arttığında gereken etkin hava debisi genellikle artar.

🧹 Numune Dönüş Sürekliliği Jeolojik Değerlendirmeyi Doğrudan Etkiler

RC numune alma sırasında numune dönüş miktarı, parçacık boyutu, renk ve nem değişimleri sürekli izlenmelidir. Numunede ani azalma, dönüş gecikmesi veya belirgin karışma görülürse sondaj çubuğu sızdırmazlığı, numune dönüş kanalı, hava kompresörü çıkışı ve delik içinde hava kaçağı olup olmadığı kontrol edilmelidir. Yüksek kaliteli RC verisi yalnızca sondaj makinesinin ilerleme kapasitesine değil, istikrarlı numune dönüşüne bağlıdır.

🏷️ Numune Numaralandırma ve Derinlik Kaydı Eşzamanlı Olmalıdır

Sahada numuneler sabit ilerleme aralıklarına göre toplanmalı ve sondaj numarası, numune numarası, başlangıç-bitiş derinliği ve anormallikler kaydedilmelidir. Laboratuvar analizine gönderilecek maden numuneleri için proje kalite kontrol sistemine göre tekrar numuneleri, standart numuneler ve boş numuneler de ayarlanmalıdır. Sondaj makinesi numuneyi alır; nihai veri kalitesi aynı zamanda numune alma yönetimine bağlıdır.

💎 Sert Kaya Koşullarında RC ve DTH Birlikte Kullanılabilir

Bilgilere göre WR600RC hem RC sondajını hem de geleneksel DTH delici çekiç sondajını destekler. Granit, kireçtaşı, kumtaşı gibi nispeten sağlam kaya katmanlarında jeolojik numune gerekip gerekmediğine göre RC veya normal DTH yöntemi seçilebilir. Sert kaya uygulamalarında delici çekiç yağlaması, matkap durumu ve delik dibi tahliyesinin sorunsuz olması sağlanmalıdır.

🌧️ Gevşek Örtü Tabakasında Çamur Dönüşlü Sondaja Geçilebilir

Toprak, kum, çakıl ve diğer gevşek örtü tabakaları doğrudan yüksek hava basınçlı RC sondajı için uygun olmayabilir. Ekipman çamur dönüşlü yöntemi destekler; üst delik kesimi önce stabilize edilip delik açılabilir, stabil kaya katmanına girildikten sonra RC veya DTH sürecine geçilerek genel delik açma güvenilirliği artırılabilir.

🧱 Kırık Zon ve Çatlaklı Formasyonlarda İlerleme ve Hava Kaçağı Kontrol Edilmelidir

Fay kırık zonları delik cidarı dökülmesi, hava kaçağı ve numune dönüş anormalliklerine yol açabilir. Bu tür delik kesimlerine girildiğinde aşırı hızlı ilerleme azaltılmalı, sürekli delik temizliği korunmalı ve hava basıncı değişimleri izlenmelidir. Ciddi hava kaçağı durumunda köpük, muhafaza borusu veya diğer yöntemlerle birlikte müdahale edilmeli, numune dönüş kapasitesinin belirgin şekilde düşmesi önlenmelidir.

💧 Derin Su Kuyuları ve Maden Sahası Yeraltı Suyu Geliştirme İçin de Uygundur

WR600RC maden aramasının yanı sıra derin su kuyusu uygulamaları için de kullanılabilir. Tarımsal sulama, maden sahası su temini, endüstriyel su ve yeraltı suyu araştırmalarında formasyona göre normal DTH veya çamur sondajı seçilebilir. Su kuyusu projelerinde odak noktası delik cidarı, kuyu çapı, akifer ve kuyu tamamlama yapısıdır; maden RC numune alma projelerinin odak noktalarından farklıdır.

🌊 Maden Sahası Su Düşürme ve Mühendislik Su Düşürme Uygulamaları

600 metre sınıfı sondaj derinliği ve geniş delik çapı aralığı, ekipmana kısmi su düşürme deliği açma kapasitesi de kazandırır. Maden sahası ve mühendislik su düşürme uygulamalarında kuyu konumu, kuyu aralığı, delik çapı ve pompa debisi hidrojeolojik koşullara göre tasarlanmalıdır; sondaj makinesi yalnızca delik açma işini üstlenir ve tam bir su düşürme tasarımının yerini alamaz.

⚡ 132 kW Cummins Motor Ağır Hizmet Güç Rezervi Sağlar

WR600RC, dönüş, ilerleme, paletli yürüyüş ve yardımcı hidrolik sistemlere güç sağlamak için 132 kW Cummins motor kullanır. RC projeleri genellikle büyük hava kompresörü ve numune alma sistemi de gerektirir; bu nedenle sahada yakıt, ekipman konumu ve bakım alanı önceden planlanmalı, farklı ekipmanların birbirini engellemesi önlenmelidir.

🚜 3,5 km/s Paletli Yürüyüş Maden Sahası Geçiş Verimliliğini Artırır

Ekipman yürüyüş hızı yaklaşık 3,5 km/s, maksimum tırmanma açısı referansı 21°'dir. Paletli şasi maden sahası moloz yolları, saha arama platformları ve genel engebeli zeminler için uygundur. Makinenin toplam ağırlığı yaklaşık 12,5 T olduğundan, gerçek geçiş öncesinde yol taşıma kapasitesi, eğim ve saha stabilitesi doğrulanmalıdır.

🦵 1,7 Metre Ayak Stroku Karmaşık Platformları Tesviye Etmek İçin Uygundur

Ayak stroku 1,7 m olup ekipmanın tesviye edilmesi ve stabilize edilmesi için kullanılabilir. 45° eğimli delik veya yüksek torklu sondaj sırasında ekipmana etki eden kuvvet yönü daha karmaşıktır; bu nedenle ayaklar, zemin taşıma kapasitesi ve makinenin yatay durumu delik yönü kontrolünü ve uygulama güvenliğini doğrudan etkiler.

🧵 2,5 T Vinç Kaldırma Kuvveti Sondaj Ekipmanı ve Aksesuar Taşımayı Kolaylaştırır

Vinç kaldırma kuvveti 2,5 T olup RC çekici, sondaj çubuğu, muhafaza borusu aletleri ve diğer saha aksesuarlarının taşınması için kullanılabilir. Derin delik projelerinde sondaj ekipmanı daha ağırdır; vincin makul kullanımı manuel iş gücünü azaltabilir, ancak nominal yük kontrol edilmeli ve personel asılı yüklerden ve çelik halat kuvvet yönünden uzak tutulmalıdır.

📦 12,5 T Toplam Ağırlık Tam Taşıma ve Saha Planlaması Gerektirir

Makinenin toplam ağırlığı yaklaşık 12,5 T, dış boyutları yaklaşık 7 × 2,1 × 2,9 m'dir. Maden RC projeleri ayrıca hava kompresörü, numune dönüş hortumu, numune alma düzeneği ve numune alanı gerektirir; bu nedenle sondaj platformu boyutu önceden planlanmalı, ekipmanlar arasında yeterli güvenlik mesafesi ve çalışma koridoru sağlanmalıdır.

🏜️ Kurak ve Uzak Maden Sahalarında Pnömatik Sondajın Avantajları Daha Belirgindir

RC ve DTH sondajı esas olarak sıkıştırılmış hava ile darbe, tahliye ve numune dönüşü sağlar; uygun kaya katmanlarında büyük miktarda çamur suyuna bağımlılığı daha düşüktür, bu nedenle su kaynağı yetersiz maden sahaları, çöller ve uzak bölgeler için daha uygundur. Üst gevşek tabaka kalın ise yine de çamur veya muhafaza borusu desteği gerekebilir.

⚠️ RC Uygulama ve Numune Yönetimi Dikkat Notları

Her gün işe başlamadan önce çift cidarlı sondaj çubuğu sızdırmazlığı, yüksek basınçlı hava hortumu, dönüş başlığı, motor, hidrolik sistem ve numune dönüş kanalı kontrol edilmelidir; uygulama sırasında numune dönüş sürekliliği ve derinlik ilişkisi sürekli izlenmelidir; tamamlandıktan sonra sondaj çubuğu iç borusu ve numune dönüş hattı temizlenerek kalan kırıntıların bir sonraki deliği veya numune aralığını kirletmesi önlenmelidir.

Gerçek jeolojik koşullar, delik içi aletler, sondaj açısı ve çalıştırma yöntemleri farklılık gösterebileceğinden nihai sondaj verimliliği, derinlik, numune geri kazanımı ve kuyu tamamlama sonuçları saha koşullarına göre değerlendirilmelidir.
