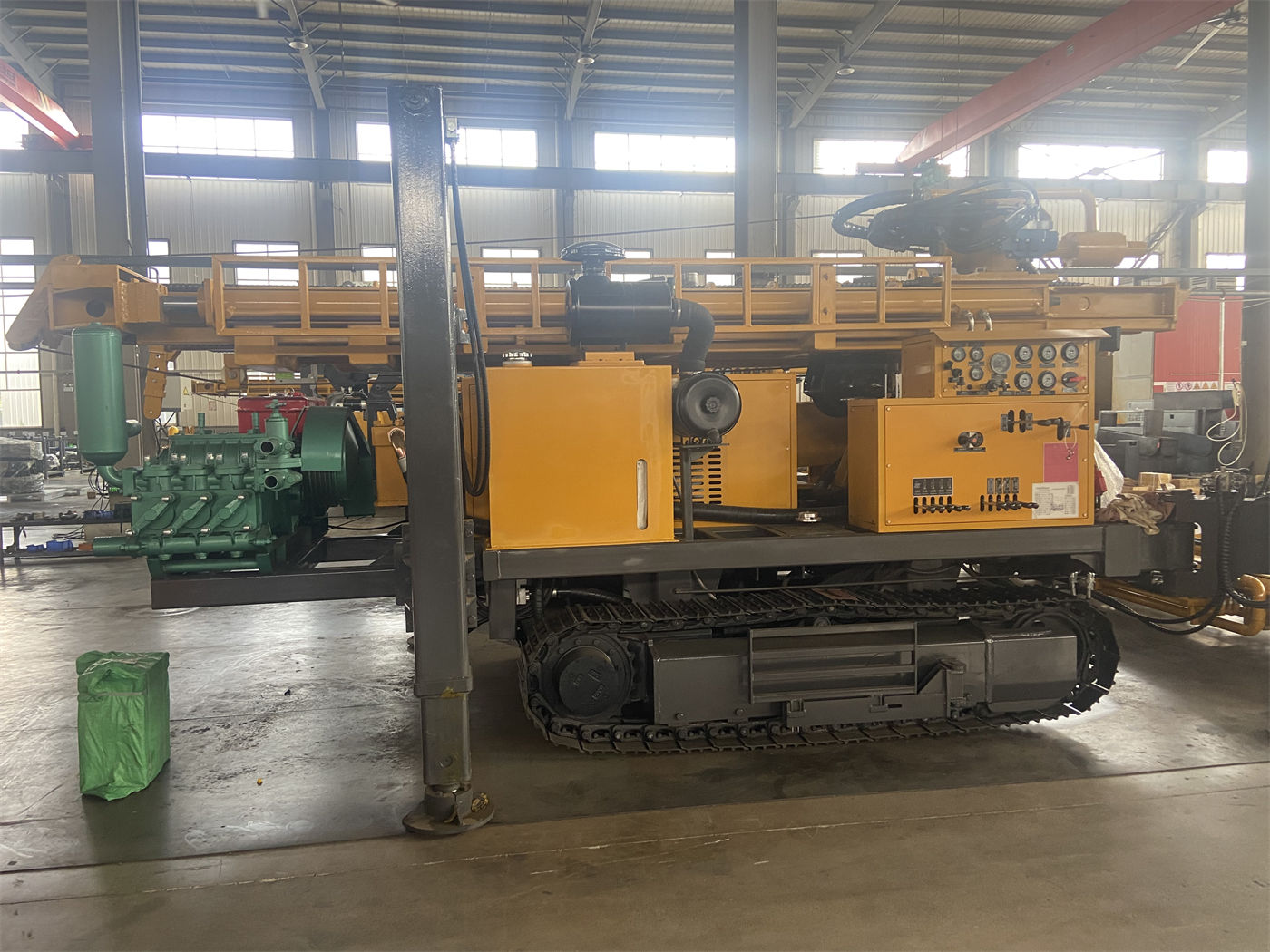

WR200SE, 200 metre sınıfı yüksek maliyet-performans oranına sahip teleskopik kule paletli su kuyusu sondaj makinesi olarak konumlandırılmıştır; Yuchai 58 kW dizel motor, 140–254 mm delik çapı, 3,3 m tek ilerleme uzunluğu, 3400–4700 N·m dönüş torku ve 13 T kaldırma kuvveti sunar. Kırsal su temini, tarımsal sulama, hayvancılık suyu, inşaat suyu ve küçük maden sahası su kuyuları gibi orta-sığ derinlikteki su kuyusu projelerine yöneliktir. Sözde "konfigürasyon sınırı" temel olarak 200 m nominal sondaj derinliğinde değil, üç noktada ortaya çıkar: Birincisi, bu derinliğin bulunduğunuz hidrojeolojik koşullardaki akifer konumuna ulaşıp ulaşamayacağı; ikincisi, 140–254 mm delik çapı, 1,5/2,0/3,0 m sondaj çubukları ve 13 T kaldırma kuvvetinin kuyu yapınızla uyuşup uyuşmadığı; üçüncüsü, kompresörün 1,7–2,5 MPa çalışma hava basıncını ve 17–31 m³/dk hava tüketimini yeterince sağlayıp sağlayamayacağı. Aşağıda doğrulanmış parametrelere göre açıklanmış, kanıt sağlanmayan kısımlar için yalnızca teyit edilmesi gereken yönler belirtilmiştir.
Önce sınır bir: Kırsal su temini ve tarımsal sulamada kuyu derinliği ekipman üst limiti değil, akifer tarafından belirlenir
WR200SE maksimum 200 m sondaj derinliğine sahiptir ve 120 metre sınıfı küçük makinelerden daha geniş bir derinlik aralığını kapsar; yeraltı su seviyesinin nispeten derin olduğu kırsal alanlar, tarımsal sulama bölgeleri ve tepelik araziler için uygundur. Ancak materyal aynı zamanda ön koşulu da belirtir: gerçek kuyu derinliği hâlâ yerel hidrojeoloji, akifer konumu, delik çapı, sondaj ekipmanı ve yapım yöntemine bağlı olarak belirlenmelidir. Yani 200 m, ekipman kapasitesinin üst sınırıdır, projenin kuyu derinliği hedefi değildir.
Kırsal içme suyu ve merkezi su temini yetersiz olan köyler için ekipman, evsel kuyular, köy içme suyu kuyuları ve küçük ölçekli kamu su alma kuyuları açabilir; tarımsal sulama kuyuları, meyve bahçesi kuyuları, sera su temini ve fidanlık sulaması için ise uzun süreli pompalama koşullarında kuyu çapı, filtre borusu ve pompa tipi uyumunun dikkate alınması gerekir. Materyal, inşaat öncesinde beklenen su verimine göre kuyu çapı, filtre borusu ve pompa tipinin belirlenmesini önerir; sadece daha büyük delik çapı hedeflenmemelidir. Delik çapı büyüdükçe birim ilerleme için gereken hava debisi, dönüş ve tahliye yükü de artar; bu nokta 254 mm üst limit delik çapı seçilirken kompresörle birlikte hesaplanmalıdır.
Önce sınır iki: Toprak, çakıl ve kırık zonlar yalnızca DTH çekici ile çözülemez
Su kuyusu projelerinde sık karşılaşılan sorun, alttaki sert kayanın delinememesi değil, üst kuyu bölümünde önce sorun çıkmasıdır. Materyalin açıklamasına göre, üst toprak katmanı, kil, kum veya çakıl katmanlarında doğrudan DTH çekici kullanmak her zaman en iyi çözüm olmayabilir; gevşek örtü tabakası çökme, sondaj çubuğu gömülmesi ve delik çapı genişlemesine yol açabilir; üst kuyu bölümü önce muhafaza borusu, çamur veya diğer delik stabilizasyon yöntemleriyle ele alınmalı, ardından stabil kaya katmanına girilerek sondaja devam edilmelidir.
Kireçtaşı, kumtaşı, granit gibi nispeten sağlam kaya katmanlarına girildikten sonra uygun DTH çekici ve matkap uçlarıyla pnömatik sondaj yapılabilir; hava debisi, dönüş ve ilerleme uyumuna odaklanılmalıdır. Kırıklı kaya ve çatlaklı formasyonlar hava kaçağı, blok düşmesi ve sondaj çubuğu sıkışmasına neden olabilir; inşaat sırasında aşırı hızlı ilerleme azaltılmalı, sürekli delik temizliği sağlanmalı ve delik içi hava basıncı ile tahliye değişimleri izlenmelidir; kırık zon kalınsa boru takip veya muhafaza borusu yöntemi düşünülebilir. Ayrışmış kaya katmanları genellikle daha hızlı ilerler, ancak delik duvarı stabilitesi daha zayıf olabilir; blok düşmesi ve daralma durumuna göre muhafaza borusu takip edilip edilmeyeceğine karar verilmelidir. Akifere girildikten sonra su akışı delik içi tahliye durumunu ve DTH çekici çalışma koşullarını değiştirir; hava beslemesi ve delik temizleme yöntemi ayarlanmalı, akifer derinliği kaydedilmeli ve kuyu tamamlanmadan önce kuyu borusu, filtre borusu ve su kesme yapısı uygun şekilde yerleştirilmelidir.
Bu nedenle satın alma öncesinde teyit edilmesi gereken şudur: proje formasyon kesitinde toprak, çakıl ve kırık zonların her biri ne kadar kalın, muhafaza borusu veya çamur gibi delik stabilizasyon yöntemleri hazır mı; sadece ekipmanın 200 m delip delemediği sorulmamalıdır.
Önce sınır üç: Kompresör delik çapı, kuyu derinliği, DTH çekici ve rakımla birlikte eşleştirilmelidir
WR200SE yalnızca eşleştirme aralığını verir: referans çalışma hava basıncı 1,7–2,5 MPa, hava tüketimi 17–31 m³/dk ve eşleştirme açıklamasının delik çapı, DTH çekici özellikleri, hedef kuyu derinliği, rakım ve kaya sertliğine göre kompresör seçilmesi gerektiğini açıkça belirtir. Delik çapı arttığında, kaya sertleştiğinde veya rakım yükseldiğinde genellikle daha yeterli debi gerekir; kompresör eşleştirmesinin yetersiz olması darbe frekansını, tahliyeyi ve sondaj verimliliğini doğrudan etkiler.
| Parametre | Doğrulanmış Değer |
|---|---|
| Maksimum sondaj derinliği | 200 m |
| Delik çapı | 140–254 mm |
| Sondaj çubuğu çapı | 76 / 89 mm |
| Sondaj çubuğu uzunluğu | 1,5 / 2,0 / 3,0 m |
| Tek ilerleme uzunluğu | 3,3 m |
| Kaldırma kuvveti | 13 T |
| Hızlı kaldırma hızı / hızlı ilerleme hızı | 30 m/dk / 60 m/dk |
| Dönüş torku / dönüş hızı | 3400–4700 N·m / 45–70 r/dk |
| Motor | Yuchai, 58 kW |
| Çalışma hava basıncı / hava tüketimi | 1,7–2,5 MPa / 17–31 m³/dk |
| Toplam ağırlık / boyutlar | Yaklaşık 4,7 T / yaklaşık 3950 × 1750 × 2250 mm |
| Yürüme hızı / maksimum tırmanma kabiliyeti | 2,5 km/s / 30° |
| Referans sondaj verimliliği | 10–35 m/s |
Tablodaki 1,7–2,5 MPa ve 17–31 m³/dk, ekipmanın eşleştirme referans aralığıdır; kompresörün gelişigüzel uygulayabileceği genel değerler değildir. Satın alma sırasında hedef delik çapı, hedef kuyu derinliği, kullanılacak DTH çekici modeli, proje rakımı ve ana kaya sertliği üreticiye iletilerek hangi delik çapı ve derinlik kombinasyonunda ne kadar debi gerektiği doğrulanmalıdır. Materyalde belirli kompresör modeli ve birlikte verilen fiyat verilmemiştir; bu kısım ayrıca teyit edilmelidir.
Kule ve sondaj çubukları: 3,3 m tek ilerleme kırsal su kuyusu projeleri için ne anlama gelir?
Bu model teleskopik kule kullanır, tek ilerleme uzunluğu 3,3 m'dir ve 1,5 m, 2,0 m ve 3,0 m sondaj çubuklarıyla donatılabilir. Teleskopik yapı, taşıma ve saha uyumu açısından sabit uzun kuleye göre daha esnektir; normal çalışma durumunda ise sondaj çubuğu işleme ve sürekli sondaj için çalışma alanı sağlar. Hızlı kaldırma hızı 30 m/dk ve hızlı ilerleme hızı 60 m/dk, sondaj dışı durumlarda güç kafası hareketi ve sondaj çubuğu işlemleri için kullanılır; amaç, sondaj çubuğu takma-çıkarma ve ekipman indirme-kaldırma gibi yardımcı süreleri azaltmaktır; gerçek kaya ilerleme hızı hâlâ kaya özelliği, DTH çekici, matkap ucu ve kompresör kapasitesine bağlıdır; referans verimlilik olan 10–35 m/s bir süre taahhüdü olarak kullanılamaz.
13 T kaldırma kuvveti normal sondaj çubuğu indirme-kaldırma, sondaj çubuğu işleme ve kısmen muhafaza borusu işlemleri için kullanılır. Sondaj çubuğu sıkışması, delik duvarı daralması veya anormal su dönüşü durumunda materyalin önerdiği çözüm yönü, önce formasyon ve delik içi durumu değerlendirip delik temizleme, sondaj çubuğu çekip kontrol etme veya muhafaza borusu ile çözme yoluyla sorunu gidermektir; sadece büyük kaldırma kuvvetine dayanarak sondaj çubuğunu zorla çekmek değildir. Bu nokta özellikle kırsal su kuyusu ekipleri için önemlidir, çünkü bu tür projelerde genellikle ağır müdahale ekipmanı eksiktir.
Şasi ve saha koşulları: Paletli makinenin geçiş sınırı
Toplam ağırlık yaklaşık 4,7 T, boyutlar yaklaşık 3950 × 1750 × 2250 mm olup orta-küçük paletli su kuyusu sondaj makinesi aralığındadır; 500 metre üzeri büyük sondaj makinelerine kıyasla nakliye aracı düzenlemek daha kolaydır ve çok sayıda delik konumu olan, sık sık yer değiştirmesi gereken su kuyusu ekipleri için uygundur. Paletli şasi yürüme hızı yaklaşık 2,5 km/s, maksimum tırmanma kabiliyeti referansı 30° olup kırsal yollar, tarım arazileri, çakıllı zeminler ve hafif engebeli araziler için uygundur; yamaçta hareket ederken ağırlık merkezi düşürülmeli, kule toplanmalı ve zemin tutunma koşulları doğrulanmalıdır; gerçek güvenli tırmanma kabiliyeti saha durumuna göre değerlendirilmelidir.
1,4 m yüksekliğindeki destek ayakları stroku, engebeli arazide destekleme ve tesviye için kullanılabilir. Sondaja başlamadan önce şasi ve destek ayaklarının kuvvet dağılımının stabil olduğundan emin olunmalı, gerekirse takoz eklenmeli, yumuşak zemin çökmesi nedeniyle kulenin eğilmesi ve delik konumunun kayması önlenmelidir. Tarım arazisi ve meyve bahçesi projeleri için giriş yolu genişliği, köprü-menfez taşıma kapasitesi, tarla sınırları ve sulama kanallarının geçiş koşullarının satın alma öncesinde ayrı bir madde olarak doğrulanması önerilir; materyalde bu özel sınır değerleri verilmemiştir.
Satın alma öncesinde bu beş maddenin tek tek kontrol edilmesi önerilir
- Hidrojeolojik veriler: yerel yeraltı su seviyesi, ana akifer derinliği ve kalınlığı; buna göre 200 metre sınıfı ekipmanın yeterli olup olmadığına karar verilmeli, doğrudan 200 m üzerinden proje kuyu derinliği bildirilmemelidir.
- Kuyu yapısı ve delik çapı: hedef kuyu çapının 140–254 mm içinde olup olmadığı, kuyu borusu, filtre borusu, pompa tipi ve delik çapının uyumlu olup olmadığı, "delik çapı büyük seçilip kompresörün yetişememesi" durumunun oluşup oluşmayacağı.
- Formasyon kombinasyonu ve delik stabilizasyon planı: üst toprak, çakıl ve kırık zonların her birinin kalınlığı, muhafaza borusu, çamur veya diğer stabilizasyon önlemlerinin gerekip gerekmediği, boru takip ekipmanının satın alma kapsamında olup olmadığı.
- Kompresör eşleştirmesi: delik çapı, kuyu derinliği, DTH çekici özellikleri, rakım ve kaya sertliği üreticiye verilerek gerekli hava basıncı ve debisi doğrulanmalı; kompresör, hava hortumu, yağ püskürtücü ve köpük ekipmanının bu satın alma kapsamına girip girmediği netleştirilmelidir.
- Ekipman ve bakım: 76 mm veya 89 mm sondaj çubuğu, DTH çekici, matkap ucu, muhafaza borusu ekipmanı özellik kombinasyonu ile yıpranan sondaj ekipmanları ve günlük kontrol kalemlerinin (hidrolik hatlar, dönüş kafası, vinç, palet, kule, sondaj çubuğu bağlantıları, kompresör ve yüksek basınçlı hava hortumu bağlantıları ve güvenlik donanımları) hazırlık durumu.
WR200SE'deki "E", yüksek maliyet-performans konfigürasyonunu ifade eder; odak noktası, 200 metre sınıfı rutin su kuyusu yapımını karşılarken ekipman fiyatı, bakım zorluğu ve günlük kullanım maliyetini dengede tutmaktır. Bu konumlandırma bölgesel kuyu açma ekipleri, tarımsal su yapıları inşaat ekipleri ve su kuyusu sondaj işine yeni giren müşteriler için referans değeri taşır; ancak belirli bir kırsal su temini veya sulama projesine uygun olup olmadığı yine yukarıdaki çalışma koşulu verilerine bağlıdır. Materyalde sağlanmayan içerikler şunlardır: belirli kompresör modeli ve fiyatı, farklı formasyonlardaki gerçek kuyu tamamlama verimliliği, muhafaza borusu ve boru takip ekipmanı konfigürasyon listesi, nakliye aracı gereksinimleri ve çeşitli jeolojik koşullardaki kuyu tamamlama vaka verileri; bunların tümü teklif ve sözleşme aşamasında üreticiden madde madde teyit edilmelidir; yalnızca nominal sondaj derinliği ve delik çapına dayanarak karar verilmesi önerilmez.
