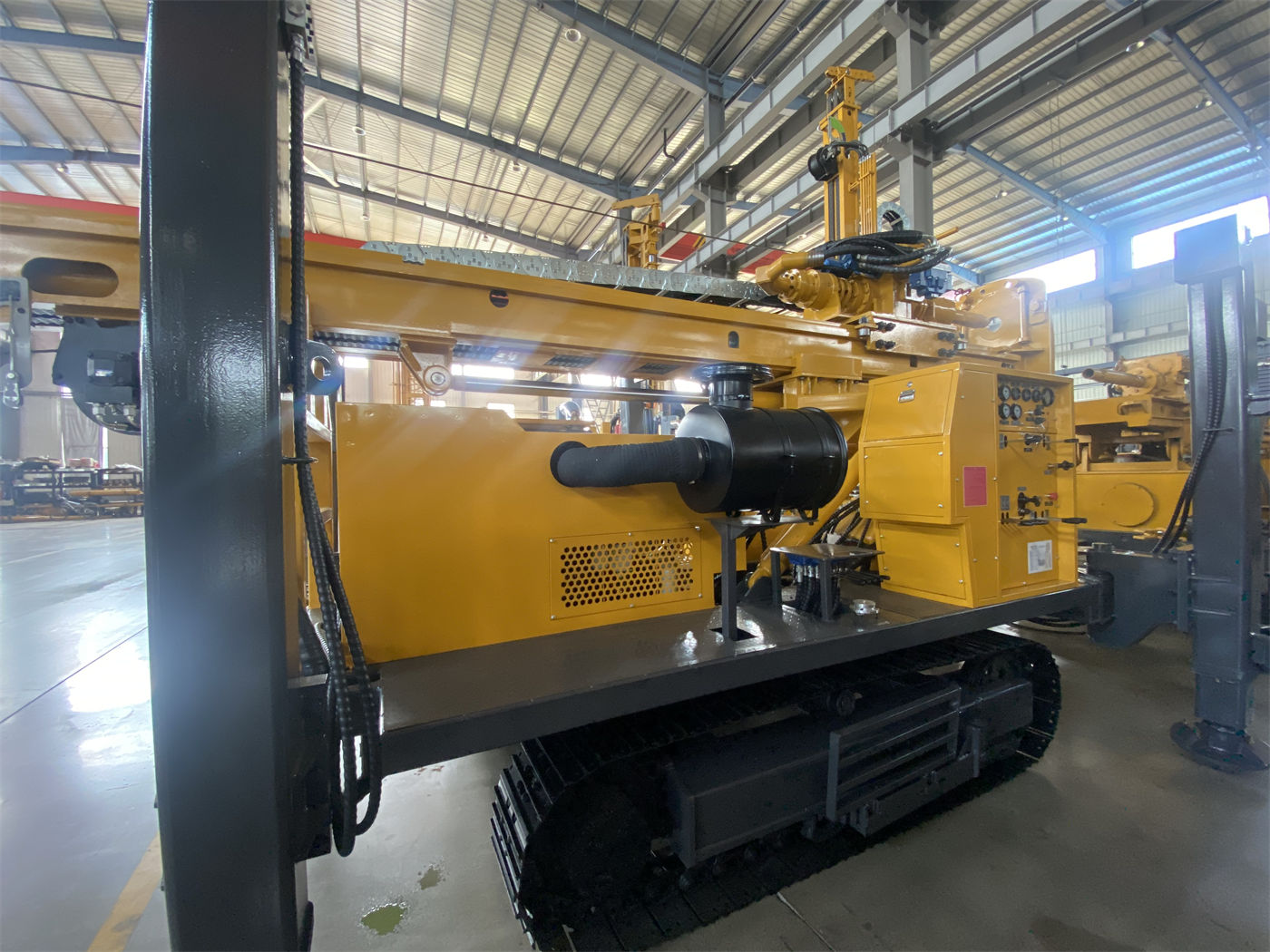

WR220SE, 220 metre sınıfı mini paletli su kuyusu sondaj makinesidir; genel boyutları yaklaşık 3950×1750×2250 mm, ağırlığı yaklaşık 4,7 tondur, Yuchai 48 kW motorla donatılmıştır, su-hava iki amaçlı sondajı destekler ve delik çapı 140–254 mm'dir. Konumu, tarım arazisi sulama, meyve bahçeleri, kırsal su temini ve hayvancılık tesisleri gibi nispeten dar sahalardır. Satın alma öncesinde ekipmanın kullanılıp kullanılamayacağını değerlendirmek için sondaj derinliği ve delik çapının yanı sıra daha pratik soru şudur: Taşıma yolundan delik konumuna kadar bu makine geçebilir mi ve sağlam durabilir mi? Aşağıda ürün verilerine dayanarak sahaya giriş öncesinde madde madde doğrulanması gereken geçiş koşulları açıklanmaktadır.
1. Önce yol ve taşıma aşamasındaki zorunlu boyutlara bakın
WR220SE paletli bir şasidir, ancak sahaya giriş öncesinde hâlâ taşıma aracıyla yüklendiği bir yolculuk söz konusudur. Ürün verileri yükleme genişliğini 2,6 m, genel gövde genişliğini 1750 mm, uzunluğunu 3950 mm ve yüksekliğini 2250 mm olarak vermektedir. Satın alıcının bu boyutları güzergâh koşullarıyla karşılaştırarak doğrulaması gerekir.
- Taşıma aracı yüklendikten sonraki toplam genişlik, toplam yükseklik ve toplam uzunluk, güzergâhtaki yol genişlik sınırını, yükseklik sınırını ve dönüş yarıçapını aşıyor mu;
- Köy yolları, meyve bahçesi geçitleri, avlu duvarı giriş-çıkışları ve çit açıklıklarının net genişliği yeterli pay bırakıyor mu, virajlarda gövdenin orta kısmının sürtme riski var mı;
- Köprüler, menfezler ve geçici yolların taşıma kapasitesi, taşıma aracı artı ekipmanın toplam ağırlığını karşılıyor mu; bu noktada yalnızca sondaj makinesinin 4,7 tonluk kendi ağırlığına bakılmamalıdır;
- İndirme noktası yakınında paletlerin kendi başına inip yola çıkabileceği yeterli alan var mı, indirme noktasından delik konumuna kadar kesintisiz geçiş mümkün mü.
2,6 m'lik yükleme genişliği, taşıma firmasına önceden bildirilmesi gereken bir veridir. Saha yolu bu değere yakınsa, taşıma planına karar vermeden önce ölçüm yapılması, deneyimle tahmin edilmemesi önerilir.
2. Paletli kendi yürüyüş bölümünde genişlik, eğim ve zemin doğrulanmalı
Ekipman taşıma aracından indikten sonra paletlerle kendi başına delik konumuna girer. Ürün verileri yürüyüş hızını yaklaşık 2,5 km/s, maksimum tırmanma kabiliyetini referans olarak 30° vermektedir. Bu iki veri ekipmanın üst sınır kabiliyetini yansıtır; her sahada ulaşılabilen geçiş koşulu değildir.
Genişlik ve dönüş
Genel gövde genişliği 1750 mm'dir; paletli yürüyüşte her iki yandaki pay da dikkate alınmalıdır. Meyve bahçesi geçitleri, tarla setleri ve avlu aralıkları bu genişliğe yakınsa dönüş, kaçınma ve delik konumu ayarlama zorlaşır. Geçit genişliği, dönüş yarıçapı ve paletlerin zemine bastıktan sonraki gerçek kaplama genişliğinin sahada tek tek doğrulanması önerilir.
Eğim ve zemin durumu
30° referans tırmanma kabiliyetidir. Gerçekte tırmanılıp tırmanılamayacağı zeminin kuru toprak, ıslak çamur veya çakıl olmasına, kayma olup olmamasına ve yüzeyin düz olup olmamasına bağlıdır. Islak kaygan çamur ve yumuşak tarla setleri tutunmayı belirgin şekilde azaltır. Veriler ayrıca, gerçek tırmanma ve yer değiştirme öncesinde zeminin ıslaklık derecesine, eğime ve ağırlık merkezi durumuna göre değerlendirme yapılması, kulenin güvenli taşıma konumunda olması gerektiğini belirtmektedir.
Yumuşak zemin, su birikintili tarla ve yağmur sonrası saha
Paletler toprak yolda, çakıl yolda, meyve bahçesinde ve genel olarak düzgün olmayan sahalarda iyi tutunma sağlar. Ancak yumuşak zemin, su birikintili tarla ve yağmur sonrası saha çökebilir; ayak konumundaki oturma doğrudan dengelemeyi ve delik eğriliğini etkiler. Bu tür sahalarda önceden takviye gerekip gerekmediği veya nokta değiştirilip değiştirilmeyeceği değerlendirilmelidir.
3. Saha açıklığı ile kule ve ayakların kapladığı alan
Konuma ulaştıktan sonra ekipmanın çalışma için açılma alanı da bırakılmalıdır. Ürün verilerindeki ilgili değerler şunlardır: kule yüksekliği 2,6 m, tek ilerleme uzunluğu 3,3 m, yüksek ayak stroku 1,4 m.
- Delik konumunun üzerinde kule kaldırma-indirmesini kısıtlayan dal, sundurma, elektrik teli veya başka engel var mı;
- Çevrede sondaj çubuğu kullanımı, boru ekleme ve çamur tahliyesi için gereken alan bırakılmış mı;
- Ayakların açılma aralığı ve 1,4 m stroka karşılık gelen destek konumları sağlam zemine denk geliyor mu;
- Yumuşak zeminde ayakların çökmesini önlemek ve makinenin dengesini, delik eğriliğini korumak için takoz hazırlanmış mı.
Verilerde, resmi delik açmadan önce makinenin dengesinin ve kule yönünün doğrulanması gerektiği belirtilmektedir. Bu çalışma sahanın yatay alanını kaplar; dar sahalarda özellikle delik konumu ile ekipman yönü arasındaki ilişkinin önceden planlanması gerekir.
4. Yardımcı ekipman da geçiş değerlendirmesini etkiler

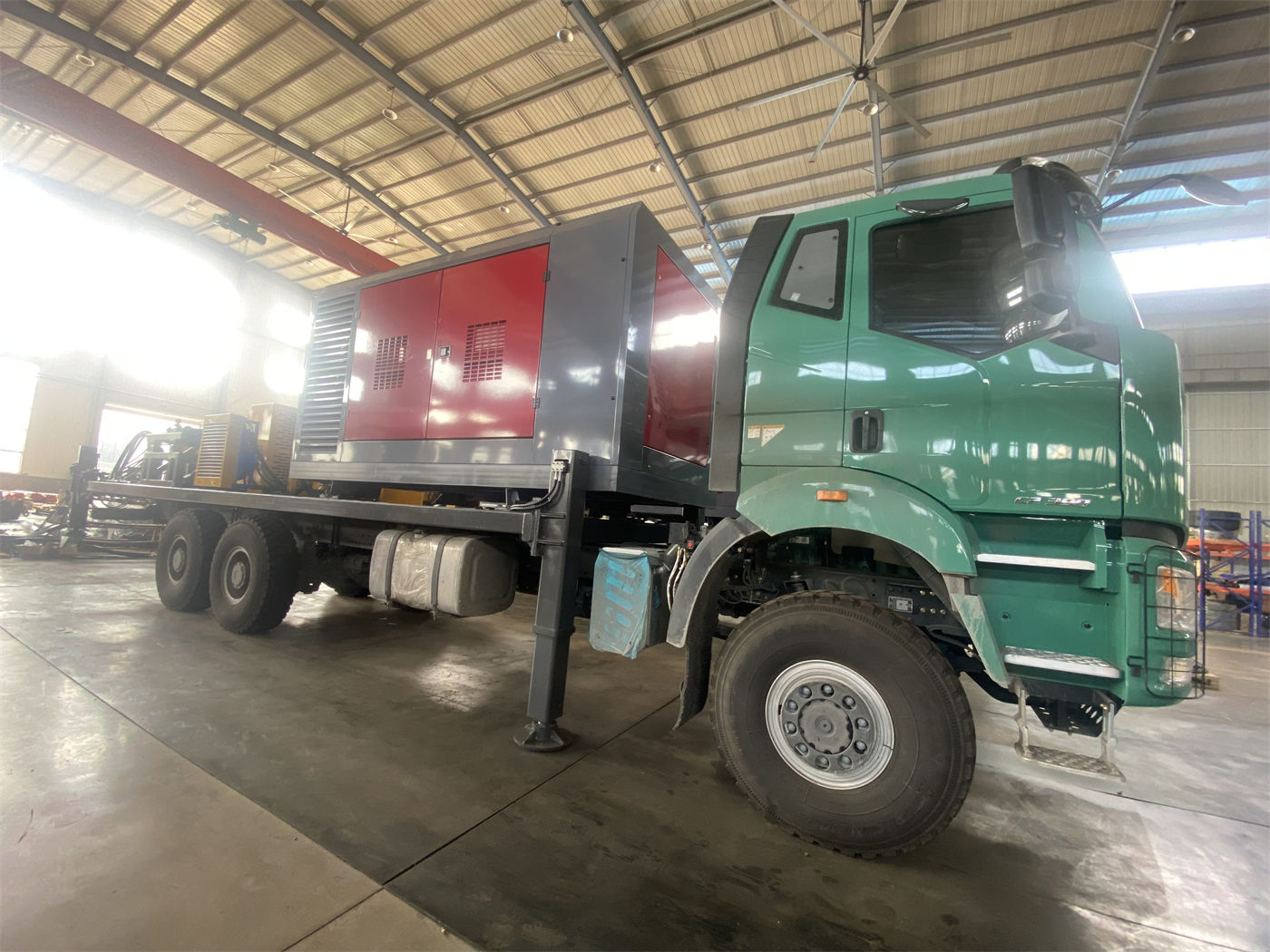

WR220SE su-hava iki amaçlı kullanımı destekler. Zemin katmanı için delik dibi çekici ile sondaj gerekiyorsa, hava kompresörü verimliliği belirleyen önemli yardımcı ekipmandır; referans çalışma basıncı 1,7–2,5 MPa, hava tüketimi 17–31 m³/dk'dır. Hava kompresörünün kendisi de hacim ve ağırlığa sahiptir; aynı sahaya girip giremeyeceği, nereye yerleştirileceği ve hava hattının nasıl düzenleneceği birlikte değerlendirilmelidir. Delik çapı büyüdüğünde, kaya katmanı sertleştiğinde veya rakım yükseldiğinde hava kompresörü debisi gereksinimi artar; gerçek delik dibi çekici özelliklerine göre seçim yapılmalıdır.
Yaygın yardımcı ekipmanlar arasında Φ76 veya Φ89 sondaj çubukları, delik dibi çekici, matkap ucu, muhafaza borusu, hava hattı, yağ püskürtücü ve su sondajı ile ilgili ekipmanlar bulunur. Bu malzemelerin taşınması ve sahada depolanması da geçiş ve saha koşullarının bir parçasıdır.
5. Satın alma öncesinde doğrulanması ve ölçülmesi önerilen hususlar
| Doğrulama kalemi | İlgili veri | Sahada doğrulanacak içerik |
|---|---|---|
| Yükleme ve taşıma | Yükleme genişliği 2,6 m, makine 4,7 ton | Güzergâh genişlik/yükseklik sınırı, köprü-menfez taşıma kapasitesi, indirme noktası alanı |
| Paletli giriş | Yürüyüş hızı 2,5 km/s, tırmanma referansı 30° | Gerçek geçit genişliği, eğim, zemin kuru-ıslak durumu ve tutunma |
| Genel boyutlar | 3950×1750×2250 mm | Giriş-çıkış net genişliği, dönüş yarıçapı, üst açıklık |
| Çalışma açılımı | Kule 2,6 m, tek ilerleme 3,3 m, ayak stroku 1,4 m | Delik konumu çevresi alanı, ayak temas noktası zemin taşıma kapasitesi |
| Pnömatik yardımcı ekipman | Hava basıncı 1,7–2,5 MPa, hava tüketimi 17–31 m³/dk | Hava kompresörü giriş güzergâhı, yerleşim konumu, hava hattı düzeni |
6. Bu koşullar neden satın alma öncesinde doğrulanmalı
WR220SE'nin avantajlarından biri, kompakt gövdesinin dar sahalara uygun olmasıdır; ancak "dar sahalara uygun" her dar sahanın girilebilir olduğu anlamına gelmez. 4,7 tonluk genel ağırlık, 1750 mm gövde genişliği, 2,6 m yükleme genişliği, 2,6 m kule yüksekliği ve 1,4 m ayak stroku önceden ölçülebilen ve karşılaştırılabilen somut değerlerdir. Satın alıcı yalnızca 220 metre sondaj derinliğine ve 140–254 mm delik çapına odaklanıp giriş güzergâhını ihmal ederse, ekipman sahaya geldiğinde giremez veya sağlam duramazsa proje ilerleyişi olumsuz etkilenir.
Ayrıca maksimum sondaj derinliği 220 m model konumlandırmasıdır; gerçek kuyu derinliği yine yerel hidrojeolojik verilere ve akifer konumuna göre belirlenmelidir. Benzer şekilde nihai sondaj verimliliği, derinlik ve kuyu tamamlama sonucu saha koşullarına göre değerlendirilmeli; geçiş koşulları da ölçümlere dayalı olarak belirlenmelidir.
Verilerde farklı yol koşulları için somut geçiş örnekleri, tırmanma veya yumuşak zemin taşıma kapasitesi ölçüm değerleri verilmemiştir. Bu nedenle saha geçiş kabiliyetine ilişkin tüm sonuçlar, satın alıcı tarafından yerinde ölçüm ve üreticiyle görüşme sonrasında doğrulanmalı; yalnızca parametre tablosundan çıkarım yapılmamalıdır.
