WR500RC-CS3'ün CS3 üçü bir arada siklon numune alma sistemi, numune dönüşü, siklon ayırma, numune bölme ve toplamayı tek bir süreçte birleştirme sorununu çözer; ancak kendisi otomatik olarak numune derinlik arşivi oluşturmaz. Altın ve bakır madeni arama projelerinde her numune torbasının delik derinliğiyle eşleşmesi, laboratuvara gönderim ve tekrar kontrol aşamalarında dayanıklı olması isteniyorsa, satın alma aşamasında derinlik işaretleme kuralları, saha kayıt yöntemi, numune kalite kontrol gereksinimleri ve anormal delik aralığı işlem esasları teknik doğrulama listesine yazılmalıdır; yalnızca ekipmanın numune verip veremeyeceği teyit edilmemelidir.
Önce ekipmanın ne yapabileceğini ve neyi ikame edemeyeceğini ayırt edin

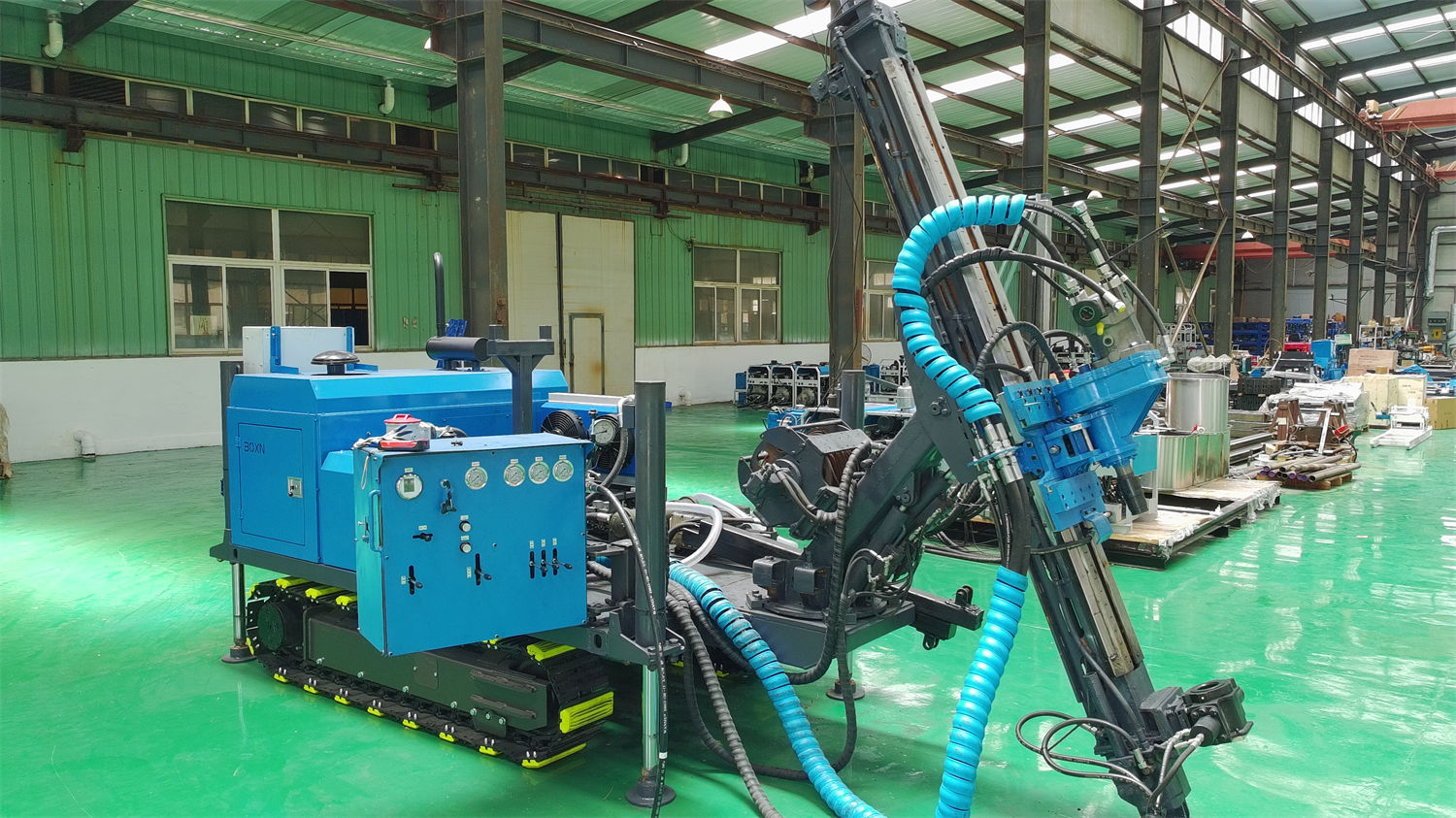

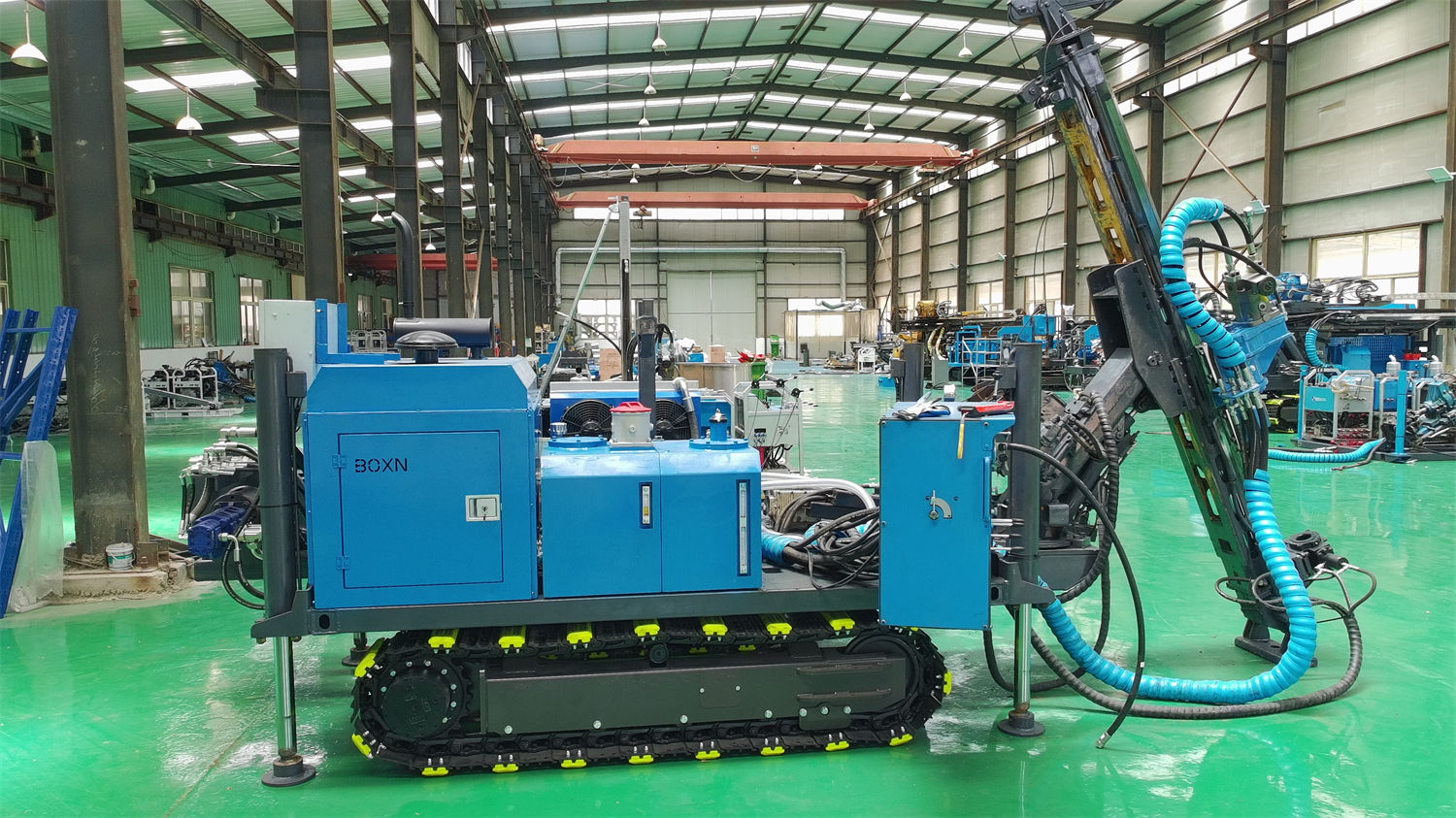

Bilgilere göre WR500RC-CS3, 500 metre sınıfı paletli ters sirkülasyonlu sondaj makinesidir; maksimum sondaj derinliği 500 m, delik çapı 105–400 mm, 132 kW Cummins motorlu olup 45° ve 90° çalışma açılarını destekler. CS3 sistemi, siklon ayırma, temsili numune bölme ve numune toplamayı aynı düzenekte birleştirir; çift cidarlı RC sondaj çubuğunun iç borusundan yüzeye dönen kırıntılar siklon sistemine girerek gaz-katı ayrımını tamamlar, ardından numune bölme mekanizmasıyla jeolojik kayıt ve analiz için kullanılabilir numune oluşturulur.
Ekipman bilgilerinde ayrıca her numune torbasına sondaj numarası, başlangıç-bitiş derinliği, tarih ve numune numarası yazılabileceği, bunun sonraki laboratuvar gönderimi, arşivleme ve izlenebilirlik için uygun olduğu açıkça belirtilmiştir. Yani izlenebilirliğin gerçekleştirilme biçimi "ekipman numune bölme + manuel etiketleme + saha kaydı" kombinasyonudur. Alıcının doğrulaması gereken, bu üçü arasındaki bağlantı kurallarını kimin sağlayacağı, yazılı olup olmadığı ve sahada uygulanıp uygulanamayacağıdır.
Numune torbası etiketlemesi hangi düzeye kadar kararlaştırılmalıdır
Bilgilerde verilen minimum alanlar sondaj numarası, numune numarası, başlangıç-bitiş derinliği ve tarihtir. Satın alma görüşmelerinde bunlara ek olarak aşağıdaki hususların üretici tarafından teslim belgelerinde açıkça belirtilip belirtilmeyeceği tek tek teyit edilebilir:
- Numune torbasında el yazısı dışında ortak bir numaralandırma kuralı olup olmadığı, numaranın saha kayıt formuyla aynı numune numarası setini kullanıp kullanmadığı.
- "Başlangıç-bitiş derinliği"nin delik derinliğine göre mi yoksa sondaj çubuğu uzunluğuna göre mi hesaplandığı, çubuk ekleme uzunluğunun hesaplama dayanağı olarak kayda geçirilip geçirilmediği.
- Bir numune torbasının sabit ilerleme aralığına mı karşılık geldiği yoksa litoloji değişimine göre aralığın geçici olarak ayarlanmasına izin verilip verilmediği; ayarlama sırasında numara sürekliliğinin nasıl korunacağı.
- Islak numune ve su içeren numuneler için torba gövdesi ve sızdırmazlık yöntemi, numune durumunun ayrıca işaretlenmesinin gerekip gerekmediği.
- Numune torbası ile saha kayıt formu arasındaki eşleşmenin çapraz kontrolünün nasıl yapılacağı, torba sayısı ile kayıt sayısı uyuşmadığında hangi sürecin izleneceği.
Bunlar proje numune alma yönetim sistemi düzeyine ait içeriklerdir; bilgiler yalnızca işaretlenebilecek alanları açıklar, belirli bir form formatı veya numaralandırma standardı sunmaz. Satın alma sırasında bunlar proje tarafı ve üretici tarafından ortaklaşa teyit edilmesi gereken hususlar olarak ortaya konmalı, ekipmanla birlikte standart olarak geldiği varsayılmamalıdır.
Saha kayıtları ile numuneler arasında bire bir eşleşme nasıl sağlanır
Ters sirkülasyonlu numune alımında derinlik eşleşmesi nihayetinde saha kayıtlarına dayanır. Bilgiler, ters sirkülasyon iç borusundan numune dönüşünün farklı delik aralıklarının karışma olasılığını azaltmaya yardımcı olduğunu, ancak numune temsil edilebilirliğinin hâlâ delik temizliği, çubuk ekleme, numune dönüş kararlılığı ve saha numune alma yönetimine bağlı olduğunu belirtir. Satın alma öncesinde aşağıdaki aşamalar için sorumluluk dağılımı teyit edilebilir:
- Sondaj sırasında ilerlemeyi kimin kaydettiği, numune bölmeyi kimin yaptığı, torbalama ve numaralandırmayı kimin yaptığı; kayıt görevi ile numune alma görevinin ayrı olup olmadığı.
- Çubuk ekleme, delik temizliği veya sondaj durdurulduktan sonra ilerlemeye yeniden başlandığında geçiş bölgesi numunelerinin hangi kurala göre işleneceği, ayrı numune olarak mı saklanacağı yoksa ayrıca mı işaretleneceği.
- Numune dönüş miktarı, tane boyutu, rengi, nemi ve numune karışması belirtisi olup olmadığının kim tarafından sürekli gözlemlenip vardiya raporuna yazılacağı.
- Saha kayıt formu ile numune torbalarının laboratuvara gönderilmeden önce kim tarafından bir kez kontrol edileceği ve kontrol sonucunun nerede saklanacağı.
Bilgilerde geçiş numunesi için verilen işlem yönü "saha numune alma sistemine göre işlenir" şeklindedir; belirli bir yöntem öngörülmemiştir. Bu nedenle bu bölüm yalnızca satın alma sırasında üretici ve proje jeoloji sorumlusu tarafından ortaklaşa teyit edilmesi gereken sistemsel maddeler olarak ele alınmalı; karşı taraf adına kabul edilmemiş bir operasyon standardı belirlenmemelidir.
Derinlik işaretlemesi hangi zemin koşullarında kolayca sapabilir
Bilgiler, numune ile derinlik eşleşmesini etkileyebilecek iki duruma açıkça dikkat çeker. Birincisi fay kırık zonu, breş ve çatlak gelişmiş zeminlerdir; delik duvarından düşen parçalar delik içinde kısa süre kalıp toplu halde dönebilir ve bu da numune ile derinlik eşleşmesini etkileyebilir. Buna yönelik işlem yönü ilerleme hızını kontrol etmek, kararlı hava beslemesini sürdürmek ve anormal delik aralıklarında saha kaydını artırmak, gerekirse numune kalite durumunu ayrıca işaretlemektir. İkincisi üst toprak tabakası, kil, kum ve çakıllı kum tabakalarıdır; bilgiler bu tür zeminlerin doğrudan RC pnömatik sondaj için uygun olmayabileceğini, önce çamur, muhafaza borusu gibi yöntemlerle üst delik aralığının stabilize edilebileceğini, kaya tabakasına girildikten sonra ters sirkülasyon veya DTH yöntemine geçilebileceğini belirtir.
Alıcı, altın ve bakır madeni projelerinde numune izlenebilirliğini doğrularken maden sahasının bilinen zemin koşullarını yukarıdaki iki durumla karşılaştırabilir; hangi delik aralıklarında kaydın sıklaştırılması, ayrı işaretleme veya farklı bir yönteme geçiş gerekeceğini netleştirebilir ve bunu saha numune alma planının bir parçası olarak teknik görüşme kayıtlarına yazabilir.
Proje kalite kontrol numuneleri önceden teyit edilmelidir
Bilgiler, laboratuvar analizine gönderilecek maden numuneleri için proje kalite kontrol gereksinimlerine göre tekrarlı numune, boş numune ve standart numune konulması gerektiğini belirtir. Bu üç numune türünün eklenme sıklığı, numaralandırma yöntemi ve ana numunelerle eşleşme ilişkisi proje kalite kontrol gereksinimlerine aittir; bilgilerde belirli sayı veya oran verilmemiştir. Satın alma aşamasında teyit edilebilecek olanlar şunlardır: üretici teslim belgelerinde numune yönetimiyle ilgili açıklama dosyaları bulunup bulunmadığı, saha personeli eğitiminin numune etiketleme ve kayıt gereksinimlerini kapsayıp kapsamadığı ve numune torbası, kayıt formu gibi sarf malzemelerinin tedarik kapsamında olup olmadığıdır. Bu maddeler teslimat kapsamı ve rastgele yedek parçalarla birlikte kontrol edilmeli; kayıt taşıyıcılarının eksik olduğu inşaat başladıktan sonra fark edilmemelidir.
Satın alma kontrol listesi önerisi
"Numune derinlik işaretlemesi ve veri izlenebilirliği" etrafında teyit edilecek hususlar aşağıdaki tabloda toplanabilir ve her biri için üreticiden veya proje jeoloji sorumlusundan net yanıt alınmalıdır.
| Kontrol maddesi | Teyit edilecek içerik | Bilgi dayanağı durumu |
|---|---|---|
| Numune torbası etiket alanları | Sondaj numarası, numune numarası, başlangıç-bitiş derinliği, tarih ve numune durumu işaretlemesi eklenip eklenmeyeceği | Bilgiler dört tür alanın işaretlenebileceğini açıklamıştır |
| Numara ve kayıt eşleşmesi | Numune torbası numarası ile saha kayıt formunun aynı numune numarası setini paylaşıp paylaşmadığı | Üretici ve proje tarafından teyit edilmelidir |
| Derinlik hesaplama ölçütü | Başlangıç-bitiş derinliğinin delik derinliğine göre mi yoksa sondaj çubuğu uzunluğuna göre mi hesaplandığı | Teyit edilmelidir, bilgilerde belirtilmemiştir |
| Geçiş numunesi işlemi | Çubuk ekleme, delik temizliği, sondaj durdurulduktan sonra yeniden başlama geçiş bölgesi işlem kuralları | Bilgiler saha numune alma sistemine işaret eder |
| Anormal delik aralığı kaydı | Kırık zon, breş, çatlak gelişmiş zeminlerde sıklaştırılmış kayıt ve ayrı işaretleme yöntemi | Bilgiler etkiyi ve kayıt yönünü belirtmiştir |
| Kalite kontrol numuneleri | Tekrarlı numune, boş numune, standart numune koyma gereksinimleri | Bilgilerde geçer, belirli sıklık proje gereksinimlerine göre teyit edilmelidir |
| Teslim belgeleri ve eğitim | Numune yönetimi açıklama dosyaları, saha personeli eğitim kapsamı | Teyit edilmelidir, bilgilerde listelenmemiştir |
Belirtmek gerekir ki yukarıdaki tablodaki birçok içerik altın ve bakır madeni projelerinin kendi numune alma sistemi ve kalite kontrol gereksinimlerine bağlıdır; bu sitedeki ürün bilgileri yalnızca ekipman ve CS3 sistemi düzeyindeki açıklamaları kapsar, belirli bir projenin numune alma formlarını, numaralandırma standardını veya kalite kontrol sıklığını sunmaz. Alıcı bu maddeleri teyit edilecek hususlar olarak listelemeli; proje jeoloji sorumlusu ve üretici birlikte belirledikten sonra sözleşmeye veya teknik protokole dahil etmelidir.
Karıştırılması kolay bir nokta
CS3 üçü bir arada sistemi, numunenin yüzeyde taşınması ve manuel numune bölme aşamalarındaki tekrarlı işlemleri azaltır; numune bölme verimliliğini ve süreç bağlantısını artırır. Ancak numune numaralandırma, kayıt ve kontrol gibi yönetim faaliyetlerinin yerini almaz. Satın alma sırasında "numune bölme verimliliği" ile "veri izlenebilirliği"nin aynı şey olarak doğrulanması, inşaat aşamasında kayıt boşluklarına yol açabilir. Daha güvenli yaklaşım ayrı ayrı doğrulamaktır: ekipman tarafında numune dönüş yolu, numune bölme yöntemi ve numune toplama kapasitesi teyit edilir; yönetim tarafında etiketleme kuralları, kayıt eşleşmesi ve anormal durum işlem esasları teyit edilir.
