900 mm delik çapı, WRT1200'ün 105–900 mm delik çapı aralığının üst sınırıdır; ancak "ekipmanın 900 mm olarak işaretlenebilmesi" ile "belirli bir projede 900 mm ile kuyu açılabilmesi" aynı şey değildir. Büyük delik çapı, sondaj ekipmanı yükünü, muhafaza borusu ağırlığını, çamur tahliye ihtiyacını ve hava kompresörü yükünü aynı anda artırır. Bu nedenle tedarik öncesinde delik çapı, sondaj derinliği, kaldırma kuvveti, döner tork, hava basıncı ve hava tüketimi, sondaj borusu özellikleri ve makine nakliye koşulları bir parametre zinciri olarak bölüm bölüm doğrulanmalı; tek bir değer seçilerek karar verilmemelidir.
Birinci bölüm: Önce delik çapı ve sondaj derinliği kombinasyon hedefi belirlenmeli
Sitemizdeki verilerde WRT1200 parametreleri şöyledir: maksimum sondaj derinliği 1200 m, delik çapı 105–900 mm. Bu iki değer birlikte anlaşılmalıdır — sondaj çapı büyüdükçe delik içindeki sondaj ekipmanı ve halka boşluk tahliye yükü artar; gerçekte istikrarlı şekilde çalışılabilecek derinlik kombinasyonu, zemin koşulları ve destekleyici kapasite ile birlikte değerlendirilmelidir. Verilerde "900 mm delik çapında ulaşılabilen spesifik sondaj derinliği" belirtilmemiştir.
- 900 mm delik çapı üst sınırı genellikle yüksek debili kuyu açma, daha büyük kuyu borusu ve daha büyük dalgıç pompa konfigürasyon ihtiyacına karşılık gelir;
- Delik çapı büyüdükçe muhafaza borusu ağırlığı, tahliye hava debisi ve hava kompresörü kapasitesi gereksinimleri de artar;
- Resmi projede hedef su verimi, kuyu borusu özellikleri ve pompa tipinden geriye doğru makul delik çapı hesaplanmalı; doğrudan maksimum değere göre tasarım yapılmamalıdır.
Doğrulanması gereken hususlar: 900 mm delik çapında önerilen sondaj derinliği aralığı, uyumlu sondaj ekipmanı kombinasyonu ve minimum hava kompresörü kapasitesi verilerde belirtilmemiştir; tedarikçiden resmi delik çapı—sondaj derinliği eşleşme verileri talep edilmelidir.
İkinci bölüm: Kaldırma kuvveti ve eksenel basınç büyük delik çapı yükünü karşılayabilir mi?
WRT1200'ün kaldırma kuvveti 61 T, eksenel basıncı 13 T'dir. Delik derinliği arttıkça sondaj borusu öz ağırlığı, muhafaza borusu ağırlığı ve delik duvarı sürtünmesi belirgin şekilde artar; delik çapının büyümesi ise sondaj ekipmanı, muhafaza borusu ve tahliye sistemi yükünü daha da artırır. 61 T kaldırma kuvveti, derin kuyularda sondaj borusu indirme-çıkarma, DTH çekici geri kazanımı ve kısmi muhafaza borusu işlemlerinin uygulanabilirliğini değerlendirmede önemli dayanaklardan biridir.
Veriler ayrıca şunu belirtmektedir: Sondaj borusu çıkarma direnci anormal ise önce delik temizlenmeli; delik duvarı, sondaj ekipmanı ve tortu durumu değerlendirilmeli; basitçe maksimum kaldırma kuvvetine dayanarak zorla çekilmemelidir. Bu, ekipman kapasitesi ile operasyon sınırları arasındaki ilişkidir; tedarik sırasında kaldırma kuvveti, planlanan sondaj borusu ve muhafaza borusu özellikleriyle birlikte kontrol edilmelidir.
Üçüncü bölüm: Döner tork ve çift hızlı çalışma koşullarının eşleşmesi
WRT1200 döner sistem maksimum torku 24000 / 12000 N·m olup 75 / 150 r/min çift hızlı konfigürasyona karşılık gelir. Düşük hız yüksek tork, büyük delik çapı, sert kaya ve yüksek sürtünmeli delik kesimleri için daha uygundur; yüksek hız kademesi ise direncin daha az olduğu stabil zeminlerde kullanılır. 900 mm büyük delik çapı genellikle düşük devir, yüksek tork tarafındaki çalışma koşulu aralığındadır.
| Parametre | Veri değeri | Büyük delik çapı tasarımında dikkat noktası |
|---|---|---|
| Maksimum tork | 24000 / 12000 N·m | Büyük delik çapı, sert kaya, yüksek sürtünmeli delik kesimleri düşük hız yüksek tork kademesine yönelir |
| Devir | 75 / 150 r/min | Sondaj ekipmanı yükü, tahliye ve tork değişimine göre geçiş yapılır |
| Kaldırma kuvveti | 61 T | Derin kuyu sondaj dizisi, muhafaza borusu ve DTH çekici geri kazanımı |
| Eksenel basınç | 13 T | Sondaj ekipmanı ve kaya katmanı ile eşleşme |
Dördüncü bölüm: DTH çalışma koşullarında hava basıncı ve hava tüketimi
DTH çekiçle sondaj yapılırken verilerde önerilen çalışma hava basıncı 1,65–8 MPa, hava tüketimi 16–120 m³/min olarak belirtilmiştir. 900 mm büyük delik çapı, derin kuyu ve sert kaya çalışma koşulları hava kompresörünün basınç ve debi gereksinimlerini çok yükseltir; yalnızca basıncı karşılayıp debi yetersiz kalırsa darbe yetersizliği, tahliye zorluğu ve delik dibinde tortu birikimi yaşanabilir.
- Kireç taşı, kum taşı, granit gibi nispeten sağlam sert kayalara ilerlendiğinde orta ve yüksek hava basınçlı DTH çekiç ile DTH sondajı yapılabilir;
- Toprak, kil, kum ve çakıl katmanlarında çamur döner sondaj, muhafaza borusu veya diğer delik stabilizasyon yöntemleri kullanılabilir;
- Ayrışmış kaya ve fay kırık zonlarında dökülme, daralma, hava kaçağı ve sıkışma kolayca oluşabilir; bu delik kesimlerine girildiğinde hızlı ilerleme azaltılmalı ve delik temizliği güçlendirilmelidir.
Doğrulanması gereken hususlar: 900 mm delik çapında hedef derinlik için gereken spesifik hava kompresörü basıncı ve debi kombinasyonu, DTH çekiç modeli eşleşmesi verilerde belirtilmemiştir; gerçek zemin koşullarına göre özel olarak doğrulanmalıdır.
Beşinci bölüm: Sondaj borusu özellikleri ve ilerleme stroku
Verilerde önerilen sondaj borusu çapı 127 mm, sondaj borusu uzunluğu 3 m veya 6 m desteklenmektedir. Daha büyük çaplı sondaj borusu yüksek tork ve derin kuyu çalışma koşulları için daha uygundur; 6 m sondaj borusu ekleme sayısını azaltabilir, 3 m sondaj borusu ise taşıma, manuel destek ve kısıtlı alanlarda daha esnektir. İlerleme/verme stroku 7 / 13 m olup nihai konfigürasyona göre seçilebilir; daha uzun strok güç kafası geri dönüş ve sondaj borusu operasyon sıklığını azaltabilir, 7 m konfigürasyonu ise makine yapısı ve saha uyumunu daha kolay dengeler. Resmi konfigürasyon tedarikçi teknik onay verilerine göre yapılmalıdır.
Altıncı bölüm: Makine nakliyesi ve saha koşulları

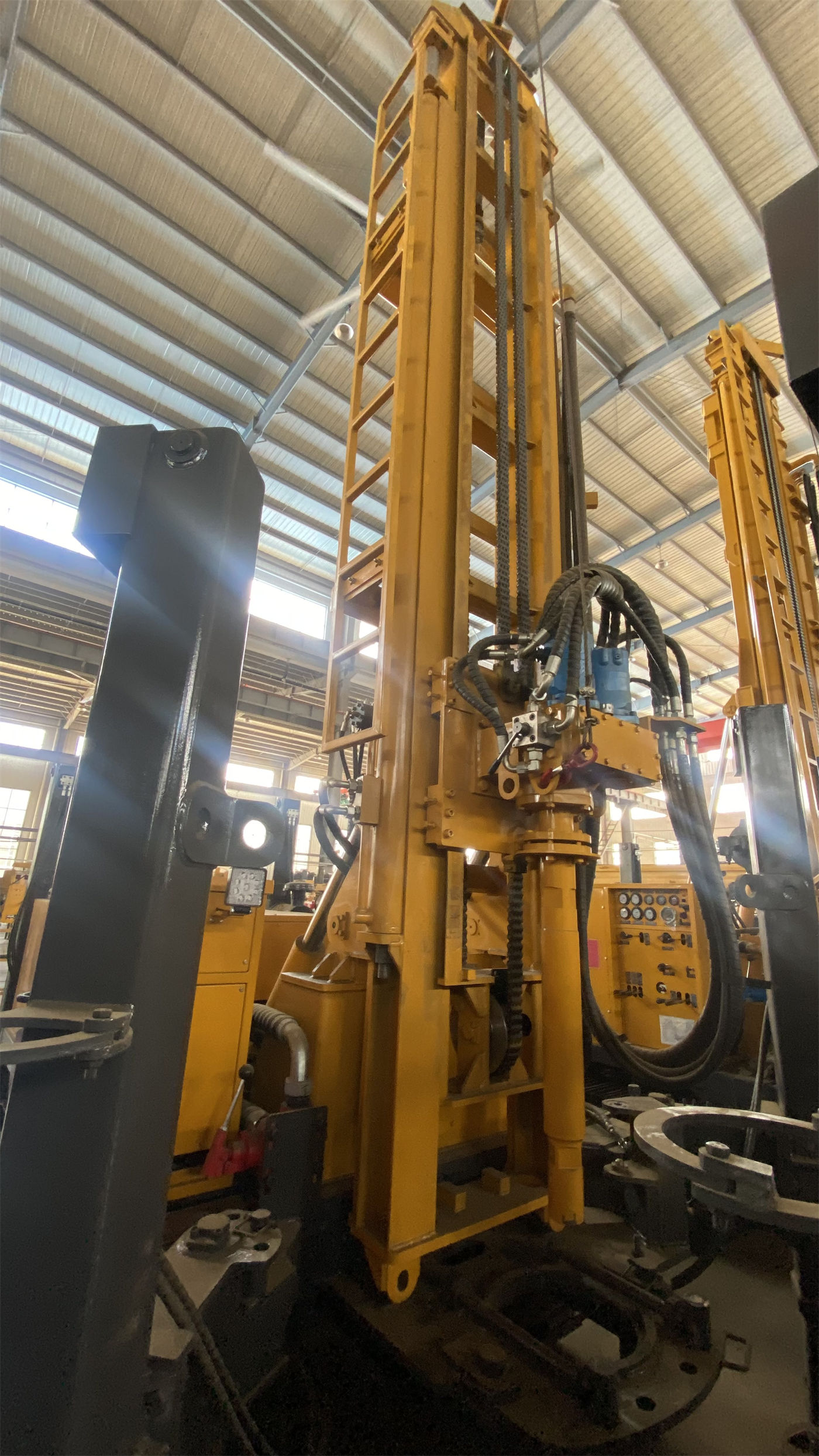

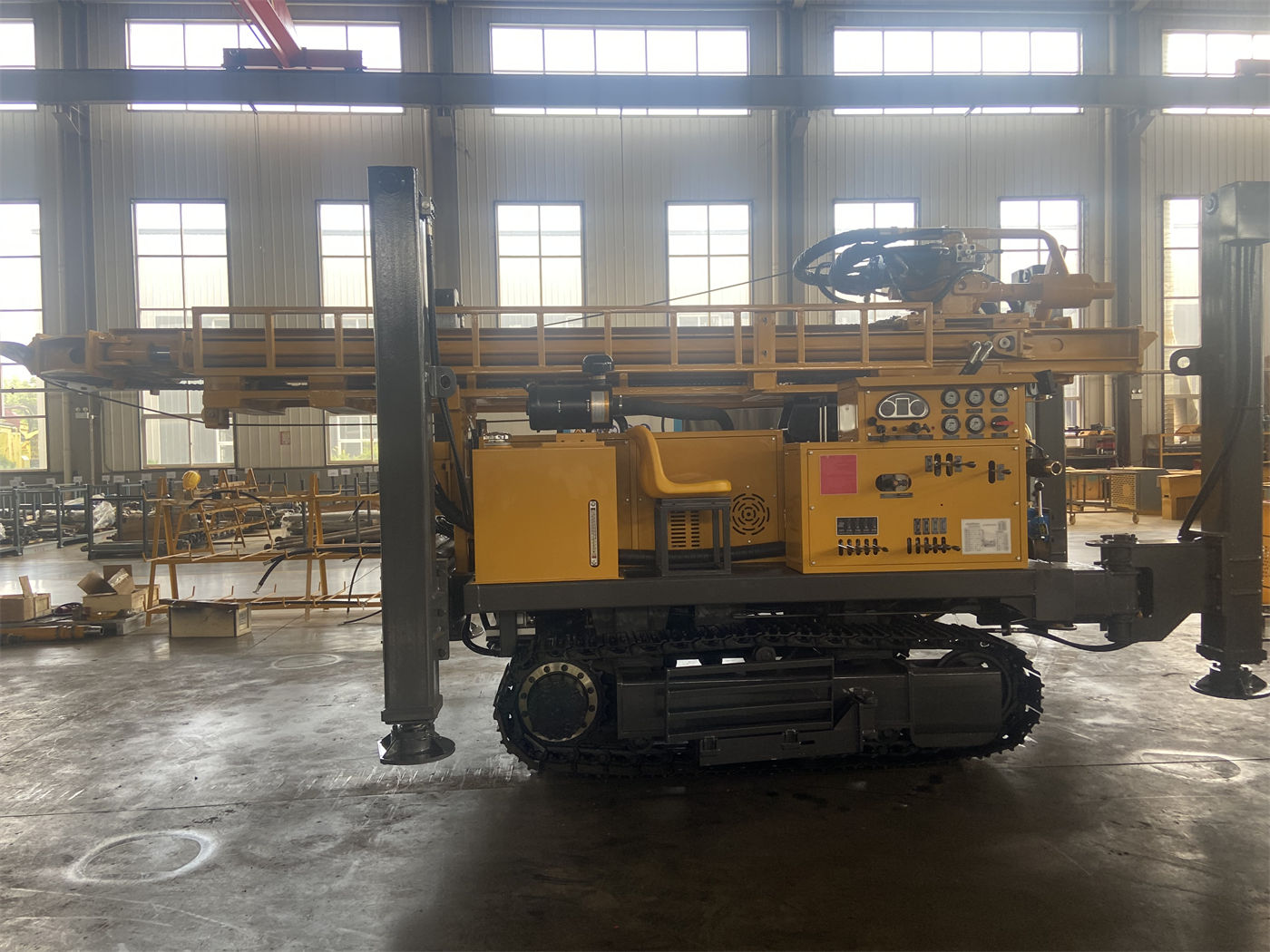

WRT1200 makine ağırlığı yaklaşık 32 T, taşıma ölçüleri yaklaşık 11,5 × 2,25 × 3,2 m olup teleskopik kule yerine düz kule yapısı kullanır; taşıma profili nispeten sabittir. Tedarik öncesinde yol yükseklik sınırı, giriş alanı ve saha net yüksekliği doğrulanmalı; ayrıca yol genişliği, köprü taşıma kapasitesi, dönüş yarıçapı, saha taşıma kapasitesi ve üst engeller kontrol edilmelidir.
Düz kule yapısı uzun süreli yüksek torklu döner sondaj, ağır sondaj dizisi indirme-çıkarma ve muhafaza borusu işlemleri için daha uygundur; ancak bunun bedeli taşıma profilinin daha sabit olmasıdır. Bu durum, 900 mm büyük delik çapı kuyu açımı için gereken muhafaza borusu ve sondaj ekipmanı konfigürasyon ölçeğiyle doğrudan ilişkilidir ve proje giriş planlama aşamasında birlikte değerlendirilmelidir.
Bu parametre zinciri tedarik onay verilerinde nasıl kullanılır
Yukarıdaki altı bölümün bir kontrol listesi haline getirilmesi önerilir: Önce hedef delik çapı 900 mm ve hedef derinlik yazılmalı; ardından kaldırma kuvveti, tork kademesi, hava basıncı ve hava tüketimi, sondaj borusu özellikleri, ilerleme stroku ve nakliye ölçüleri madde madde eşleştirilmeli; son olarak hangi değerlerin verilerden geldiği, hangilerinin tedarikçi tarafından ek doğrulama gerektirdiği işaretlenmelidir. Verilerde doğrulanmış değerler şunlardır: 1200 m sondaj derinliği, 105–900 mm delik çapı, 61 T kaldırma kuvveti, 13 T eksenel basınç, 24000 / 12000 N·m tork, 75 / 150 r/min, 1,65–8 MPa hava basıncı, 16–120 m³/min hava tüketimi, 127 mm önerilen sondaj borusu, 7 / 13 m ilerleme stroku, 220 / 264 kW dizel güç, 4 T + 3 T çift yardımcı vinç, yaklaşık 32 T makine ağırlığı ve yaklaşık 11,5 × 2,25 × 3,2 m taşıma ölçüleri.
900 mm delik çapında gerçek sondaj yapılabilir derinlik, uyumlu hava kompresörü seçimi, kuyu borusu ve filtre borusu tasarımı, su kesme kesimi planı gibi konularda verilerde spesifik sonuç verilmemiştir; bunlar resmi kuyu tasarımı öncesinde tedarikçiden veya tasarımcıdan doğrulanması gereken hususlardır ve yalnızca ekipman üst sınır parametrelerine dayanarak doğrudan üretim planlaması yapılmamalıdır.
