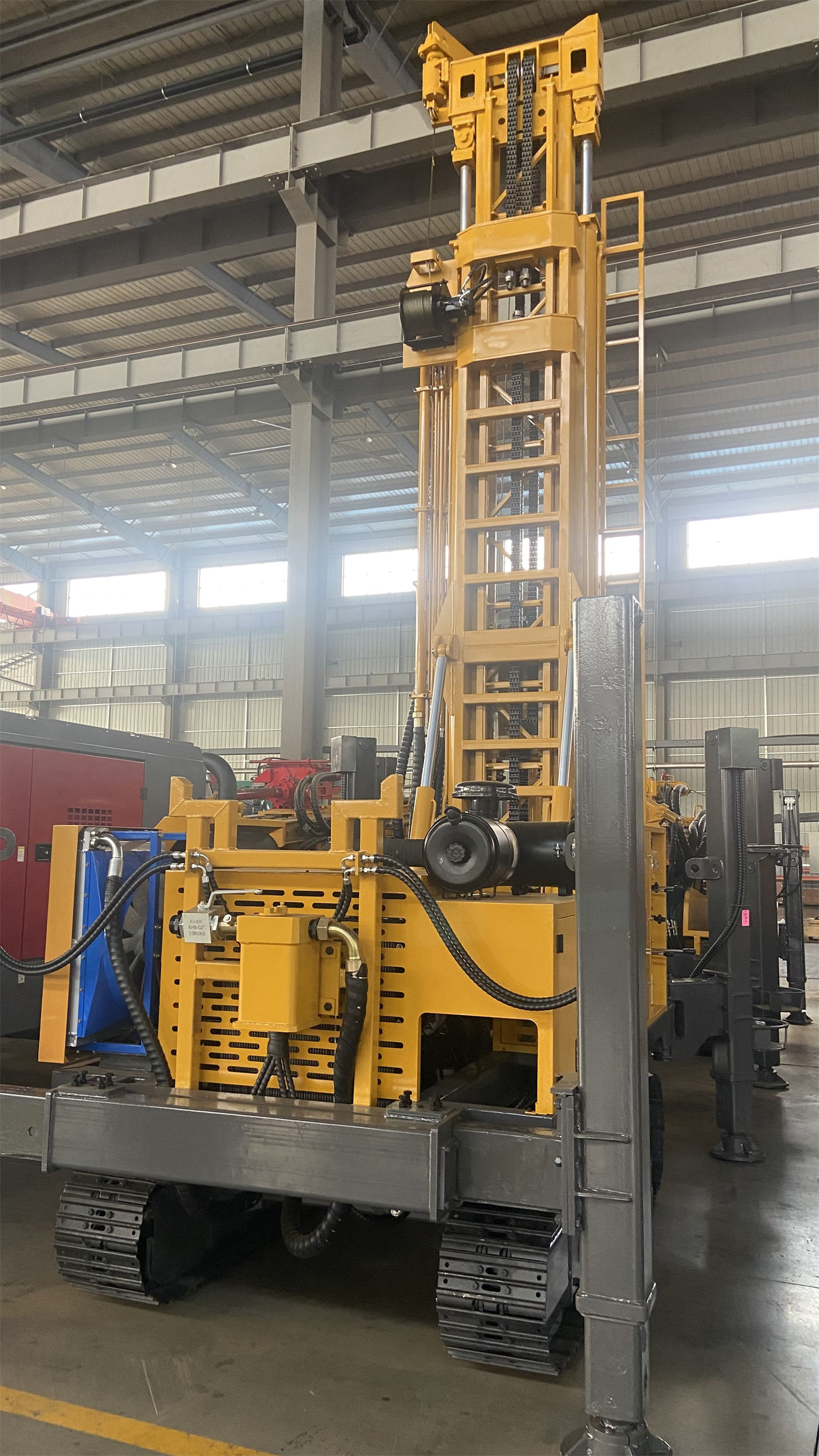

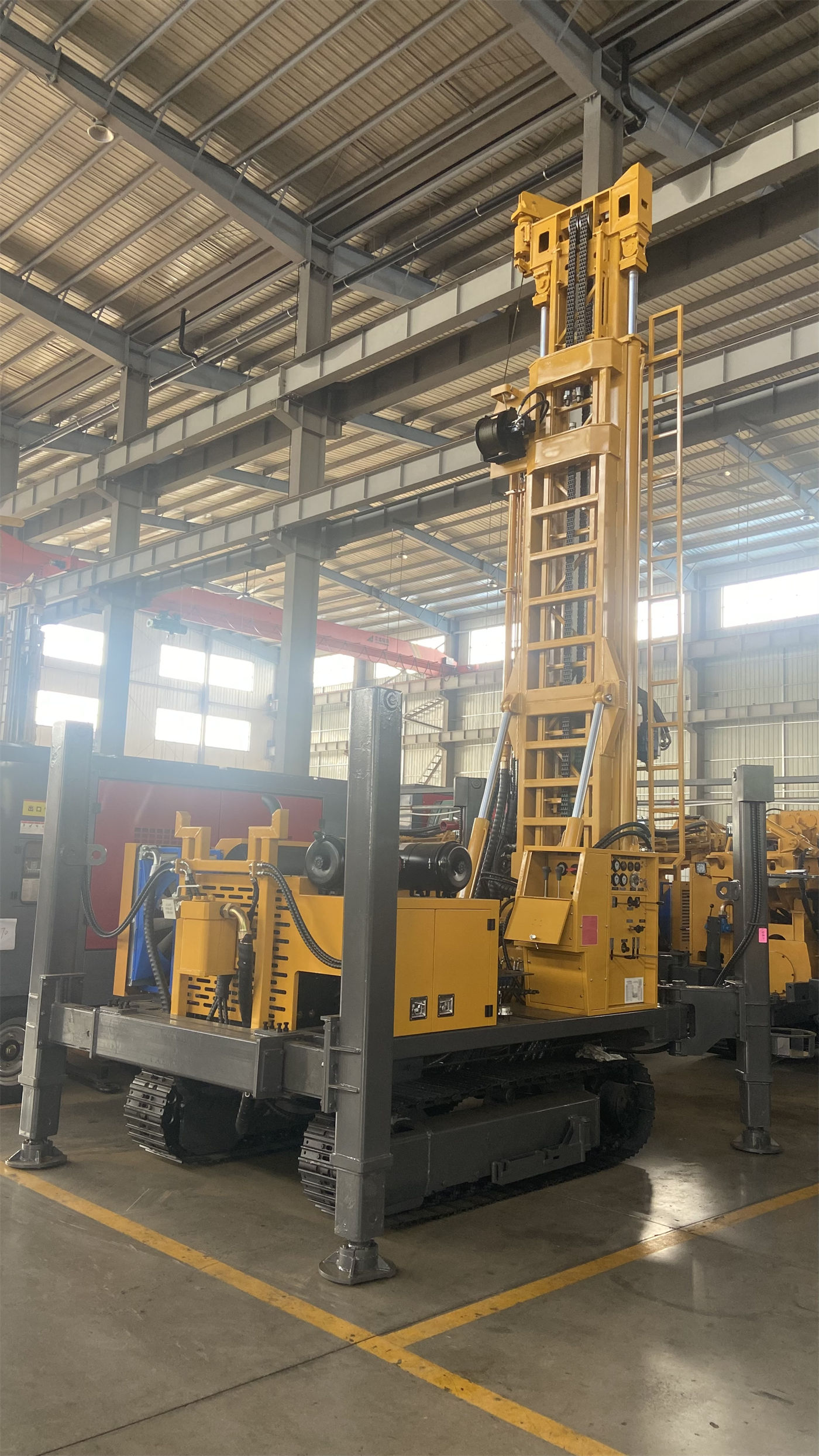

600 metre sınıfı bir su kuyusu sondaj makinesinin kaldırma kuvveti ve dönme torkunun yeterli olup olmadığı yalnızca maksimum sondaj derinliğine bakılarak belirlenemez. Delik derinleştikçe sondaj çubuğunun kendi ağırlığı ve delik duvarı sürtünmesi artar; bu esas olarak kaldırma kuvvetini tüketir. Delik çapı büyüdükçe ve kaya katmanı sertleştikçe dönme direnci yükselir; bu da esas olarak torku tüketir. WRT600'ün kamuya açık parametreleri maksimum sondaj derinliği 600 m, delik çapı 140–450 mm, kaldırma kuvveti 37 T, eksenel basınç 6 T, çift çalışma modu dönme torku 15000/7500 N·m ve 132 kW dizel gücüdür. Bu konfigürasyonun kendi projenizle uyumlu olup olmadığını değerlendirmek için kuyu çapı, kuyu derinliği ve formasyon kombinasyonunu ayrı ayrı kontrol etmeniz gerekir.
Önce üç değişkenin neyi tükettiğini ayırt edin
Kuyu çapı torku, çamur tahliyesini ve muhafaza borusunu etkiler
Delik çapı büyüdükçe matkap ile delik duvarı arasındaki temas alanı, parçalanan kaya hacmi ve yukarı dönüş hava hızı ihtiyacı aynı anda artar; dönme torku ve hava kompresörü debisi ihtiyacı da yükselir. WRT600'ün delik çapı aralığı 140–450 mm'dir. Tarım ve topluluk su kuyularında genellikle daha küçük çaplar kullanılır; maden sahaları veya yüksek debili su temininde üst sınıra yakın çaplar gerekebilir. Çap seçimi kuyu borusu, filtre borusu, dalgıç pompa ve beklenen su verimi ile belirlenmelidir; önce ekipmanın maksimum delik çapına göre imalat yapıp sonra kuyu yapısını geriye doğru tasarlamak doğru değildir.
Kuyu derinliği esas olarak kaldırma kuvvetini ve sondaj dizisi yükünü artırır
Delik derinliği arttıkça sondaj çubuğunun kendi ağırlığı, ek sayısı, delik duvarı sürtünmesi ve tortu riski birikir. WRT600'ün 37 T kaldırma kuvvetinin sondaj çubuğu indirme-kaldırma, DTH çekici geri alma ve kısmen muhafaza borusu işlemlerini aynı anda karşılaması gerekir. Bunlar arasında muhafaza borusu ağırlığı kolayca hafife alınır: kuyu tamamlama planı daha derin ve daha büyük çaplı muhafaza borusu gerektiriyorsa, muhafaza borusu ağırlığı ve kaldırma kuvveti marjı ayrıca hesaplanmalı, sondaj çubuğu ağırlığıyla birlikte tahmin edilmemelidir.
Formasyon torkun tepe değerini ve çalışma modu geçişini belirler
WRT600'ün dönme torku 15000/7500 N·m çift çalışma modundadır ve maksimum devir 70/140 r/min'dir. Düşük hızlı yüksek tork kademesi büyük delik çapı, sert kaya ve yüksek sürtünmeli delik kesimleri için daha uygundur; yüksek hız kademesi direncin daha az olduğu stabil formasyonlar için uygundur. Üstteki gevşek katmanlarda çamur dönüşlü veya muhafaza borusu kullanılabilir; daha bütünlüklü kireç taşı, kum taşı ve granit içine girildiğinde orta-yüksek hava basınçlı DTH çekiciye geçilebilir. Karışık formasyon, aynı kuyuda proses değişikliği gerekebileceği anlamına gelir; torkun yeterli olup olmadığı değerlendirilirken ortalama değil, en zorlu delik kesimi esas alınmalıdır.
Farklı kuyu çapı ve derinlik kombinasyonlarında yük yönü farklıdır
| Kombinasyon durumu | Ana basınç noktası | Satın alma sırasında teyit edilmesi gereken bilgiler |
|---|---|---|
| Küçük kuyu çapı, 600 m'ye yakın | Sondaj çubuğu ağırlığı ve delik duvarı sürtünmesi kaldırma kuvveti ihtiyacını yükseltir | Kullanılacak sondaj çubuğu çapı ve uzunluk kombinasyonu, tahmini maksimum indirme-kaldırma direnci |
| Büyük kuyu çapı, orta-sığ delik | Dönme torku, tahliye hava debisi ve muhafaza borusu ağırlığı artar | Hedef çapta sondaj prosesi, hava kompresörü basıncı ve debisi |
| Büyük kuyu çapı, 600 m'ye yakın | Tork ve kaldırma kuvveti aynı anda üst sınıra yaklaşır | WRT600 uygulama aralığına girip girmediği, üretici tarafından kalem kalem hesaplanmalıdır |
| Kalın gevşek örtü katmanı | Delik duvarı stabilitesi ve muhafaza borusu işlemi kaldırma kuvvetini kullanır | Muhafaza borusu özellikleri, indirme derinliği, çamur veya muhafaza borusu ile delik stabilizasyon planı |
| Ağırlıklı olarak bütünlüklü sert kaya | Tork, hava basıncı ve hava tüketimi ihtiyacı artar | DTH çekici özellikleri, 1,2–3,5 MPa çalışma basıncında debi uyumu |
Tablodaki durumlar yalnızca yük yönlerinin sınıflandırılmasıdır; WRT600'ün tüm kombinasyonlarda doğrulanmış şekilde uygun olduğu anlamına gelmez. Maksimum sondaj derinliği 600 m ve maksimum delik çapı 450 mm iki bağımsız parametredir; büyük delik çapı ile derin deliğin aynı anda bulunması durumunda bunların birlikte karşılanıp karşılanamayacağına dair bu sitedeki kaynaklarda kombinasyon çalışma verisi yoktur; üreticiden somut sondaj yapısına göre teyit alınmalıdır.
WRT600'ün kamuya açık parametreleriyle kontrol ederken neler hesaplanabilir, neler hesaplanamaz
Karşılaştırılabilecek kesin bilgiler şunlardır: maksimum sondaj derinliği 600 m, delik çapı 140–450 mm, kaldırma kuvveti 37 T, eksenel basınç 6 T, tork 15000/7500 N·m, devir 70/140 r/min, ilerleme stroku 7 m, 3 m veya 6 m sondaj çubuğu kullanılabilir, önerilen sondaj çubuğu çapı 102/114/127 mm, DTH çalışma hava basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/min, makine toplam ağırlığı yaklaşık 26 T. Bu değerler doğrudan üreticiye soru sormak için kullanılabilir.
Doğrudan sonuç çıkarılamayacak kısımlar: Kaynaklarda sondaj çubuğu birim ağırlığı, muhafaza borusu ağırlık üst sınırı, farklı delik çaplarının farklı kaya katmanlarındaki tork tüketim eğrisi ve tork ile kaldırma kuvveti için güvenlik marjı katsayısı verilmemiştir. Bu nedenle mevcut kaynaklarla belirli bir kuyu çapı ve derinlik kombinasyonunun "yeterli" veya "yetersiz" olduğu hesaplanamaz; bu parametreler yalnızca üreticiyle teknik görüşmede kontrol maddesi olarak kullanılabilir.
Satın alma öncesi üreticiden teyit edilecek veri listesi
- Kullanılacak sondaj çubuğunun çapı, uzunluğu, tek çubuk ağırlığı ve ek formu; ayrıca 6 m ve 3 m sondaj çubuğu seçim önerisi.
- Hedef delik çapında bütünlüklü sert kaya ve kırık zon için önerilen devir, tork kademesi ve ilerleme parametreleri.
- En derin delik kesiminde tahmini toplam sondaj dizisi ağırlığı, maksimum çubuk çekme direnci aralığı ve 37 T kaldırma kuvvetine karşılık gelen uygulama aralığı açıklaması.
- Kuyu tamamlama muhafaza borusunun çapı, indirme derinliği, toplam ağırlığı ve bağlantı şekli; kaldırma kuvveti dağılımını etkileyip etkilemeyeceğinin teyidi.
- DTH prosesinde çekici özellikleri ile hava kompresörü basıncı ve debisi arasındaki uyum; basıncın 1,2–3,5 MPa aralığında olmasının debinin yeterli olduğu anlamına gelmediğine dikkat edilmelidir.
- Güçlü akifer veya su geliri olan kesimlerde delik temizleme yöntemi ayarlaması; ayrıca kuyu tamamlama filtre borusu, su kesme kesimi ve pompa tipi tasarım dayanakları.
- Nakliye koşulları: Yaklaşık 26 T makine ağırlığı ve yaklaşık 10 × 2,48 × 3,75 m taşıma ölçülerine karşılık gelen yol genişliği, yükseklik sınırı, dönüş yarıçapı ve sondaj sahası taşıma kapasitesi gereksinimleri.
Kaynakların yetersiz olduğu durumlarda belirtilmesi gerekenler
Bu sitedeki WRT600 kaynakları ana teknik parametreleri ve uygulanabilir prosesleri kapsamaktadır; ancak belirli projelerin tork ve kaldırma kuvveti hesaplama sürecini, farklı formasyonlardaki ölçülmüş yükleri, muhafaza borusu işleminin yük üst sınırını ve büyük delik çapı-derin delik kombinasyon çalışma koşullarının doğrulama verilerini kapsamamaktadır. Gerçek sondaj verimliliği, sondaj derinliği ve kuyu tamamlama sonuçları saha koşulları ve üreticinin teknik teyit belgeleri esas alınarak değerlendirilmelidir. Proje aynı anda 600 m delik derinliği ve 450 mm delik çapı üst sınırına yakınsa, satın alma öncesinde yalnızca model parametre tablosuna göre karar vermek yerine üreticiden hedef sondaj yapısına yönelik yazılı teyit görüşü istenmesi önerilir.
