Tarımsal sulama sezonundaki uygulama ritmi tek bir derin delik projesinden farklıdır: kuyu sayısı fazla, kuyu derinliği genellikle 200 metre içinde ve her kuyunun jeolojik yapısı aynı olmayabilir; ancak her kuyuda tüm süreç baştan sona tekrarlanır. WR200SE belgelerinde "maksimum sondaj derinliği 200 m, delik çapı 140–254 mm, referans sondaj verimliliği 10–35 m/s" yazmaktadır; bu değerler sondaj aşamasına karşılık gelir. Gerçekte süreyi tüketen, sondaj öncesi ve sonrasındaki diğer aşamalar ve bunların birden fazla kuyu arasındaki tekrar sayısıdır. Aşağıda bir kuyunun sahaya girişinden çekilmesine kadar olan sıra ele alınmakta, yalnızca sitemizde yayımlanmış ürün belgeleri kullanılmakta ve belgelerin kapsamadığı kısımlar ayrıca belirtilmektedir.
1. Aşama: Sahaya Giriş ve Konumlandırma

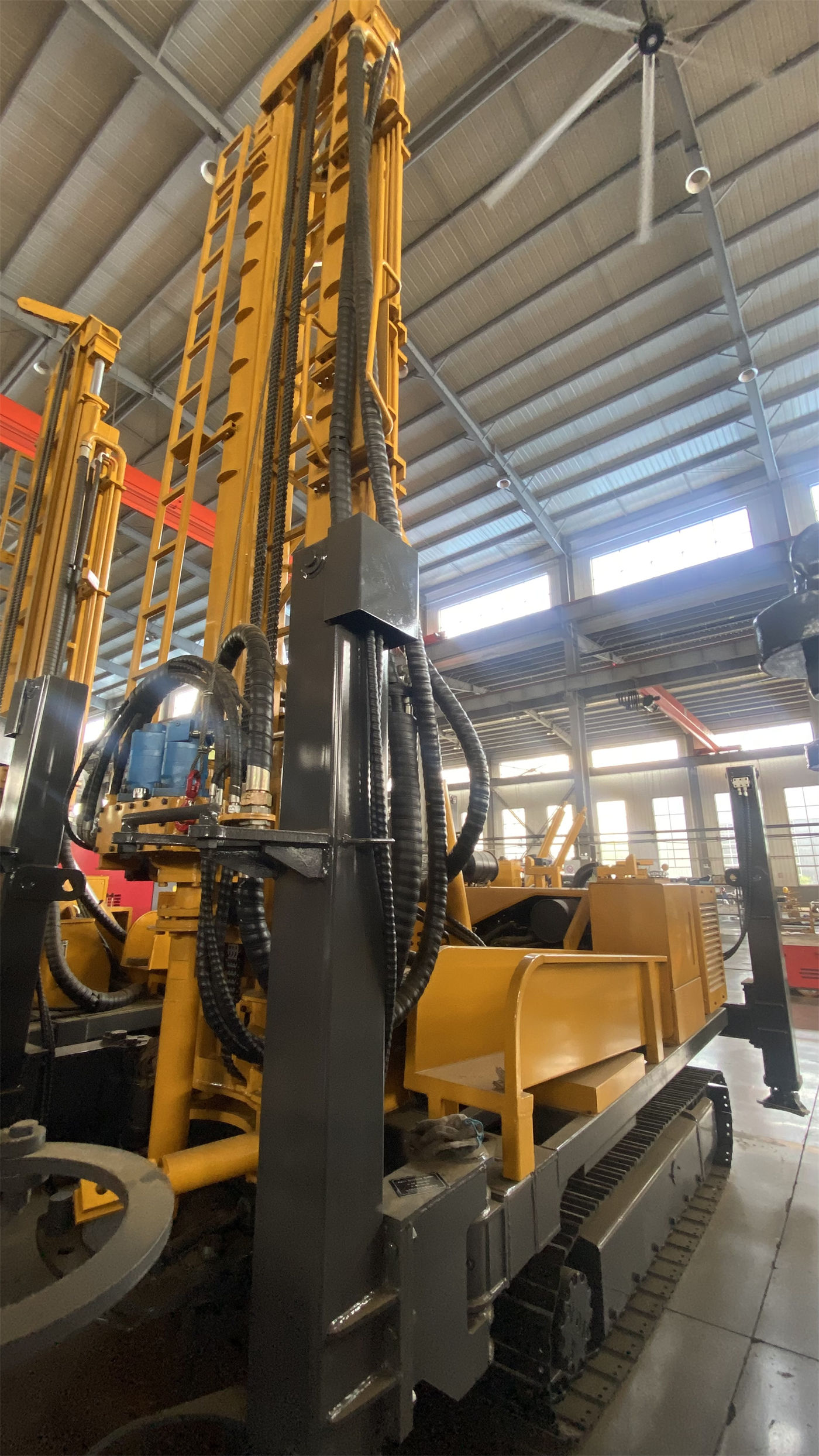

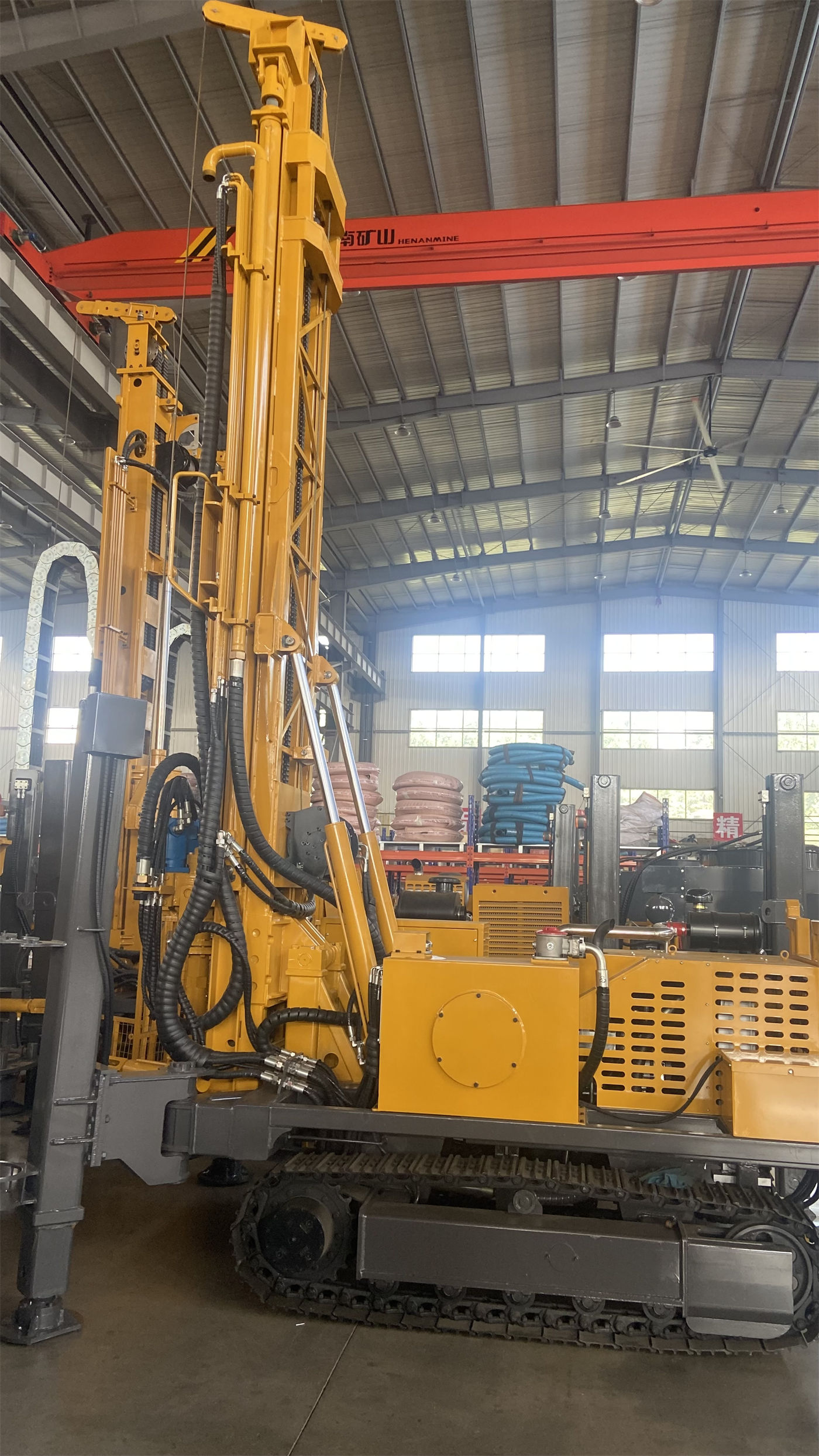

WR200SE paletli yapıdadır, toplam ağırlığı yaklaşık 4,7 T, dış boyutları yaklaşık 3950 × 1750 × 2250 mm, yürüme hızı yaklaşık 2,5 km/s'dir. Bu sayılar birlikte belirli bir sahaya giriş sürecine karşılık gelir: taşıyıcı araçtan indirilme, köy yolu veya tarla yolu boyunca kuyu lokasyonuna hareket ve kuyu lokasyonunda konumlandırma.
Bu adımda şasi ve destek ayakları olmak üzere iki yetenek tüketilir. 1,4 m yüksekliğindeki destek ayağı stroku, engebeli arazide destekleme ve tesviye için kullanılır; belgeler zemin taşıma kapasitesine ilişkin özel bir gereksinim vermemekte, yalnızca gerektiğinde takoz eklenebileceğini belirtmektedir. Tarım arazileri sulama sezonu öncesi ve sonrasında sertlik açısından büyük farklılık gösterir; destek ayağı temas noktasının sağlamlığı ve kule kaldırıldıktan sonra eğilme olup olmadığı sahada değerlendirilmelidir, yalnızca destek ayağı strok değerine dayanılamaz.
2. Aşama: Delik Açma ve Üst Örtü Tabakası
Belgelerde üst tabaka için şu açıklama yer alır: Toprak, kil, kum veya çakıl tabakalarında doğrudan darbeli delici kullanmak her zaman en iyi çözüm olmayabilir; gevşek örtü tabakası çökme, matkap gömülmesi ve delik çapı genişlemesine yol açabilir; üst delik kısmı önce muhafaza borusu, çamur veya diğer delik stabilizasyon yöntemleriyle ele alınmalıdır.
Bu aşamaya karşılık gelen süreç delik açma ve duvar korumadır; ekipman tarafında kullanılabilir koşullar delik çapı 140–254 mm ve sondaj çubuğu ölçüsü 76 / 89 mm'dir. Delik çapının ne seçileceği konusunda belgeler sonuç değil aralık vermekte ve "uzun süreli su çekimi gereken tarımsal kuyularda, inşaat öncesinde beklenen su verimine göre kuyu çapı, filtre borusu ve pompa tipinin belirlenmesi, sadece daha büyük çap hedeflenmemesi" uyarısını yapmaktadır. Bu aşama kaya sondajından farklı bir yöntem kullanır; süreç planlamasında önceden belirlenmelidir.
3. Aşama: Sondaj ve Çubuk Ekleme
Kaya tabakasına girildikten sonra döndürme ve ilerleme sürekli yürütülen işlemlerdir. Karşılaştırılabilecek değerler: döndürme torku 3400–4700 N·m, döndürme hızı 45–70 dev/dk, hızlı kaldırma hızı 30 m/dk, hızlı ilerleme hızı 60 m/dk, kaldırma kuvveti 13 T'dir.
Çubuk ekleme aşaması iki uzunluk parametresiyle sınırlıdır: teleskopik kule tek seferlik ilerleme uzunluğu 3,3 m, kullanılabilir sondaj çubuğu 1,5 m, 2,0 m ve 3,0 m'dir. 3,0 m sondaj çubuğu ile 3,3 m tek seferlik ilerleme arasındaki uyum, her çubuk eklemede ne kadar ilerlenebileceğini belirler; 1,5 m çubuk kullanıldığında çubuk ekleme sayısı buna bağlı olarak artar. Belgeler farklı çubuk kombinasyonları ile yardımcı süre arasındaki nicel ilişkiyi vermemekte, yalnızca hızlı kaldırma ve hızlı ilerlemenin sondaj dışı durumlarda güç başlığı hareketi ve çubuk operasyonları için kullanıldığını, çubuk takma-çıkarma gibi yardımcı süreleri azaltabileceğini belirtmektedir.
Referans sondaj verimliliği 10–35 m/s olarak belgelerde yer alır; ancak aynı belge, gerçek kaya ilerleme hızının kaya özelliklerine, darbeli deliciye, matkaba ve hava kompresörü kapasitesine bağlı olduğunu da yazar. Bu değerler referans aralığıdır, doğrudan tek bir kuyunun tamamlanma süresine dönüştürülemez.
Hava Besleme Ekipmanının Bu Aşamadaki Rolü
Referans çalışma basıncı 1,7–2,5 MPa, hava tüketimi 17–31 m³/dk'dır. Belgeler, delik çapı arttığında, kaya sertleştiğinde veya rakım yükseldiğinde genellikle daha yüksek debi gerektiğini, hava kompresörü uyumsuzluğunun darbe frekansını, talaş tahliyesini ve sondaj verimliliğini doğrudan etkileyeceğini belirtir. Hava kompresörü sondaj makinesinin kendisine dahil değildir; seçim sırasında hedef delik çapı, delik derinliği ve kaya yapısına göre ayrıca kontrol edilmelidir.
4. Aşama: Akifere Girildikten Sonraki İşlemler
Belgelerin bu aşamaya ilişkin açıklaması şöyledir: Akifere girildikten sonra su geliri, delik içi talaş tahliye durumunu ve darbeli delici çalışma koşullarını değiştirir; gerçek su verimine göre hava kompresörü beslemesi ve delik temizleme yöntemi ayarlanmalı, akifer derinliği zamanında kaydedilmelidir. Kuyu tamamlamadan önce ayrıca su tabakası durumuna göre kuyu borusu, filtre borusu ve su kesme yapısı uygun şekilde yerleştirilmelidir.
Sulama kuyuları için bu aşama, sonraki kuyu borusu ve filtre borusunun nasıl indirileceğini belirler. Ekipman tarafında sağlanabilenler sondaj derinliği ve delik çapı marjıdır (200 m, 140–254 mm); kuyu borusu yapısı, filtre borusu konumu ve su kesme yöntemi ise kuyu tamamlama tasarımına girer; belgeler yalnızca yön verir, somut uygulama vermez.
5. Aşama: Kuyu Tamamlama, Boru İndirme ve Kuyu Yıkama
Belgelerde kuyu tamamlama aşamasında belirtilen ekipman koşulları esas olarak 13 T kaldırma kuvvetidir; normal sondaj çubuğu indirme-kaldırma, çubuk işleme ve kısmi muhafaza borusu operasyonları için kullanılabilir; ayrıca vinç kaldırma kuvveti 1,5 T'dir (yardımcı). Muhafaza borusu indirme aşamasında belgeler, uyumlu borunun özel çapını ve tek boy uzunluğunu vermemekte, sulama kuyularına uygun kuyu tamamlama proses parametrelerini de vermemektedir; bu kısım projeye göre ayrıca doğrulanmalıdır.
Kuyu yıkama, sağlanan belgelerde karşılık gelen parametre veya adım açıklamasına sahip değildir; bu makale süreç içeriğini detaylandırmaz.
6. Aşama: Yer Değiştirme ve Sonraki Kuyu
Sulama sezonunun özelliği kuyu lokasyonlarının dağınık olması ve tek kuyu iş yükünün görece sabit olmasıdır. Yer değiştirme aşaması paletli şasi yeteneğine dayanır: yürüme hızı yaklaşık 2,5 km/s, maksimum tırmanma kabiliyeti referansı 30°'dir. Belgeler aynı zamanda eğimli hareket sırasında ağırlık merkezinin düşürülmesi, kulenin toplanması ve zemin tutunma koşullarının doğrulanması gerektiğini, gerçek güvenli tırmanma kabiliyetinin arazi durumuna göre değerlendirilmesi gerektiğini yazar.
Belgelerde yer seçimiyle ilgili şu uyarı da bu aşamaya konulmaya değerdir: İnşaat sırasında yerel yeraltı suyu verilerine göre kuyu yeri makul şekilde belirlenmeli, yer seçimi hatasını telafi etmek için yalnızca sondaj derinliğini artırmaya güvenilmemelidir. Kuyu lokasyonları ne kadar yoğun ve jeolojik yapı ne kadar değişkense, bu maddenin yer değiştirme sırası üzerindeki etkisi o kadar büyüktür.
Bir Sulama Sezonunun Süreçlerini Tek Tabloda Toplama
| Süreç | İlgili Ekipman Koşulu | Belgelerin Kapsamadığı |
|---|---|---|
| Sahaya giriş ve konumlandırma | 4,7 T, 3950 × 1750 × 2250 mm, 2,5 km/s, 1,4 m destek ayağı stroku | Özel zemin taşıma gereksinimi, takoz koşulları |
| Delik açma ve üst örtü tabakası | Delik çapı 140–254 mm, sondaj çubuğu 76 / 89 mm | Duvar koruma yönteminin özel seçimi ve miktarı |
| Kaya sondajı ve çubuk ekleme | Tork 3400–4700 N·m, devir 45–70 dev/dk, 3,3 m tek seferlik ilerleme, 1,5 / 2,0 / 3,0 m sondaj çubuğu | Farklı çubuk kombinasyonlarında yardımcı süre |
| Hava besleme ekipmanı | Çalışma basıncı 1,7–2,5 MPa, hava tüketimi 17–31 m³/dk | Belirli delik çapı ve derinliğinde debi hesabı |
| Akifer ve kuyu tamamlama | 13 T kaldırma kuvveti, 1,5 T vinç | Uyumlu muhafaza borusu özellikleri, kuyu borusu ve filtre borusu yerleşimi |
| Kuyu yıkama | Belgelerde yer almıyor | Tüm süreç |
| Yer değiştirme | 2,5 km/s, 30° referans tırmanma kabiliyeti | Yumuşak zemin, eğimli arazi gibi özel saha koşullarındaki sınırlar |
Bu tablonun kullanımı, süreçleri tek tek parametrelere karşılık getirmek değil, hangi süreçlerin parametreye dayandığını ve hangilerinin belgelerde karşılığı olmadığını görmektir. Parametre olan kısımlarda konfigürasyonun yeterli olup olmadığı değerlere göre kontrol edilebilir; parametre olmayan kısımlar seçim ve sahaya giriş planlaması aşamasında ayrıca doğrulanmalıdır.
Belgelerin Yanıtlamadığı, Ayrıca Doğrulanması Gereken Konular
- Kuyu yıkamanın özel süreci ve ekipman katılım düzeyi belgelerde belirtilmemiştir.
- Uyumlu muhafaza borusunun çapı ve tek boy uzunluğu belgelerde verilmemiştir.
- Sulama kuyularında yaygın kuyu çapında filtre borusu ve pompa tipi uyumu; belgeler yalnızca inşaat öncesinde belirlenmesi gerektiğini belirtir.
- Belirli jeolojik kombinasyonlarda tek kuyunun gerçek tamamlanma süresi; belgeler referans sondaj verimliliği 10–35 m/s vermektedir, doğrudan dönüştürülemez.
- Farklı sondaj çubuğu uzunluğu kombinasyonlarına karşılık gelen çubuk ekleme sayısı ve yardımcı süre; belgeler nicel ilişki vermemektedir.
- Günlük başlangıç öncesi kontrol maddeleri belgelerde hidrolik hatlar, döner başlık, vinç, palet, kule ve sondaj çubuğu bağlantıları olarak sıralanmıştır; özel kontrol standartları ayrıca doğrulanmalıdır.
Sulama sezonunda birkaç kuyu arka arkaya yapılır; süreçlerin kendisi karmaşık değildir, zorluk her aşamanın koşullarının işe başlamadan önce yerine getirilip getirilmediğindedir. Parametrelerin kapsadığı kısımlarda parametre tablosu esas alınır; parametrelerin kapsamadığı kısımlar sahaya girişten önce netleştirilmelidir.
