Hedef kuyu derinliği ilk elde edilen koşuldur ve en kolay şekilde doğrudan seçim sonucu olarak kabul edilir. Gerçek değerlendirmede, derinlik rakamı yalnızca ekipman seviyesinin başlangıç noktasını belirler; sonrasında bu seviyeyi yukarı veya aşağı çekecek birkaç koşul daha vardır: delik çapı ve kuyu tamamlama yapısı sondaj dizisi yükünü belirler, yük kaldırma kuvveti ve torka geri döner; sondaj borusu uzunluğu ve kule tipi yalnızca taşımayı değil, işlem sırasını belirler; hava beslemesi ve proses rotası önceden belirlenmelidir, sondaj başladıktan sonra tamamlanamaz. Aşağıda uygulanabilir bir karar sırası sunulmuştur; her adım yalnızca bu sitede yayınlanan değerleri ve açıklamaları kullanır ve hangi soruların verilerle yanıtlanmadığını belirtir.
1. Adım: Hedef kuyu derinliğini "ulaşılması gereken" ve "ulaşılabilir" olarak ayırın
Tasarım dosyasındaki kuyu derinliği genellikle bir nokta değil, iki değerdir: ana akiferi geçmesi gereken derinlik ve jeolojik değişiklikler nedeniyle eklenebilecek pay. İlki, ekipmanın sondaj derinliği alt sınırını belirler; ikincisi, bir üst seviyeye pay bırakılıp bırakılmayacağını belirler. Bu sitedeki 1000 metre sınıfı kamyon üstü düz kuleli su kuyusu sondaj makinesi WRT1000'in maksimum sondaj derinliği 1000 m'dir. Hedef akifer derinliği artı pay bu değere yaklaşıyor veya aşıyorsa, tek aday olarak görülmemeli, aynı zamanda 1200 metre sınıfı model de değerlendirilmelidir.
Bu adımda önce model belirlemek gerekmez; önce iki şey belirlenir: hedef akiferin derinlik aralığı ve tasarım derinliği aşıldığında projenin ekipman değişimini veya tasarım değişikliğini kabul edip edemeyeceği. Verilerde akifer değerlendirme yöntemi yoktur; bu kısım hidrojeolojik verilerle sağlanmalıdır.
2. Adım: Delik çapı ve kuyu tamamlama yapısı kuyu derinliği değerlendirmesini tersine değiştirir
Kuyu derinliği ve delik çapı bağımsız iki koşul değildir. WRT1000'in sondaj çapı 105–800 mm'dir; aynı ekipman bu aralıkta, delik çapı büyüdükçe delik içi sondaj dizisi yükü, hava kompresörü ihtiyacı ve muhafaza borusu ağırlığı da eşzamanlı olarak artar. Bu nedenle aynı hedef kuyu derinliği için küçük çaplı ve büyük çaplı kuyu borusu kullanımı, ekipman seviyesi gereksinimleri açısından aynı değildir.
Kuyu tamamlama yapısı da bir değişkendir. Muhafaza borusu indirilip indirilmeyeceği, filtre borusu bölümünün uzunluğu, su kesme bölümünün olup olmadığı, gerçekte sondaj yapılması gereken delik bölümlerini ve sondaj dizisi kombinasyonunu değiştirir. Bu adımın çıktısı bir derinlik rakamı değil, bir "kuyu derinliği + kuyu çapı + kuyu tamamlama yapısı" kombinasyon koşuludur. Verilerde her delik çapına karşılık gelen kuyu derinliği üst sınırı yoktur; bu kısım üreticiden teyit edilmelidir.
3. Adım: Sondaj dizisi yükünü sondaj derinliğiyle değil, kaldırma kuvveti ve torkla kontrol edin
Sondaj derinliği, sondaj dizisi uzunluğunun bir ifadesidir; ekipman üzerindeki gerçek yük, sondaj borusu öz ağırlığı, muhafaza borusu ağırlığı ve delik duvarı sürtünmesidir. WRT1000 için verilen 51 / 52 T kaldırma kuvveti ve 20000 / 10000 N·m çift çalışma koşulu dönüş torku, bu tür yükleri kontrol etmek için kullanılan iki değer grubudur. 1000 metre sınıfı delik derinliğinde, sondaj borusu ve muhafaza borusu ağırlığı belirgin şekilde artar; kaldırma kuvveti yetersizse, sondaj dizisi indirme-kaldırma ve muhafaza borusu işlemleri doğrudan sınırlanır.
Tork ise dönüş sırasındaki dirence karşılık gelir. WRT1000'in 70 / 140 r/min çift hızlı konfigürasyonunda, düşük hız kademesi daha büyük torka karşılık gelir ve büyük delik çapı, sert kaya ve yüksek sürtünmeli delik bölümleri için uygundur; yüksek hız kademesi, direnci daha düşük stabil formasyonlar için uygundur. Bu iki tork değeri basitçe iki hız kademesi olarak anlaşılmamalıdır; farklı delik bölümlerinin yük koşullarına karşılık gelirler.
Bu adımda, değerlendirme dayanağı "ulaşılabilir mi"den "hedef derinliğe ulaşıldığında sondaj dizisi kaldırılabilir ve döndürülebilir mi"ye dönüşür. Veriler ekipman kapasitesinin üst sınırını verir, belirli bir kuyunun gerçek yükünü değil; proje tarafı planlanan sondaj dizisi kombinasyonuna göre kendi hesaplamasını yapmalıdır.
4. Adım: Sondaj borusu uzunluğu ve kule tipi işlem sırasını belirler
WRT1000'in ilerleme stroku 7 m'dir; 3 m veya 6 m sondaj borusu kullanılabilir, önerilen sondaj borusu çapı 114 mm'dir. 6 m sondaj borusu uzun süreli derin kuyu çalışmaları için uygundur ve boru ekleme sayısını azaltabilir; 3 m sondaj borusu ise alan, taşıma veya manuel çalışma koşullarının kısıtlı olduğu şantiyeler için daha uygundur. Aynı ekipmanın farklı uzunlukta sondaj borusu ile kullanılması, işlem temposunu aynı yapmaz.

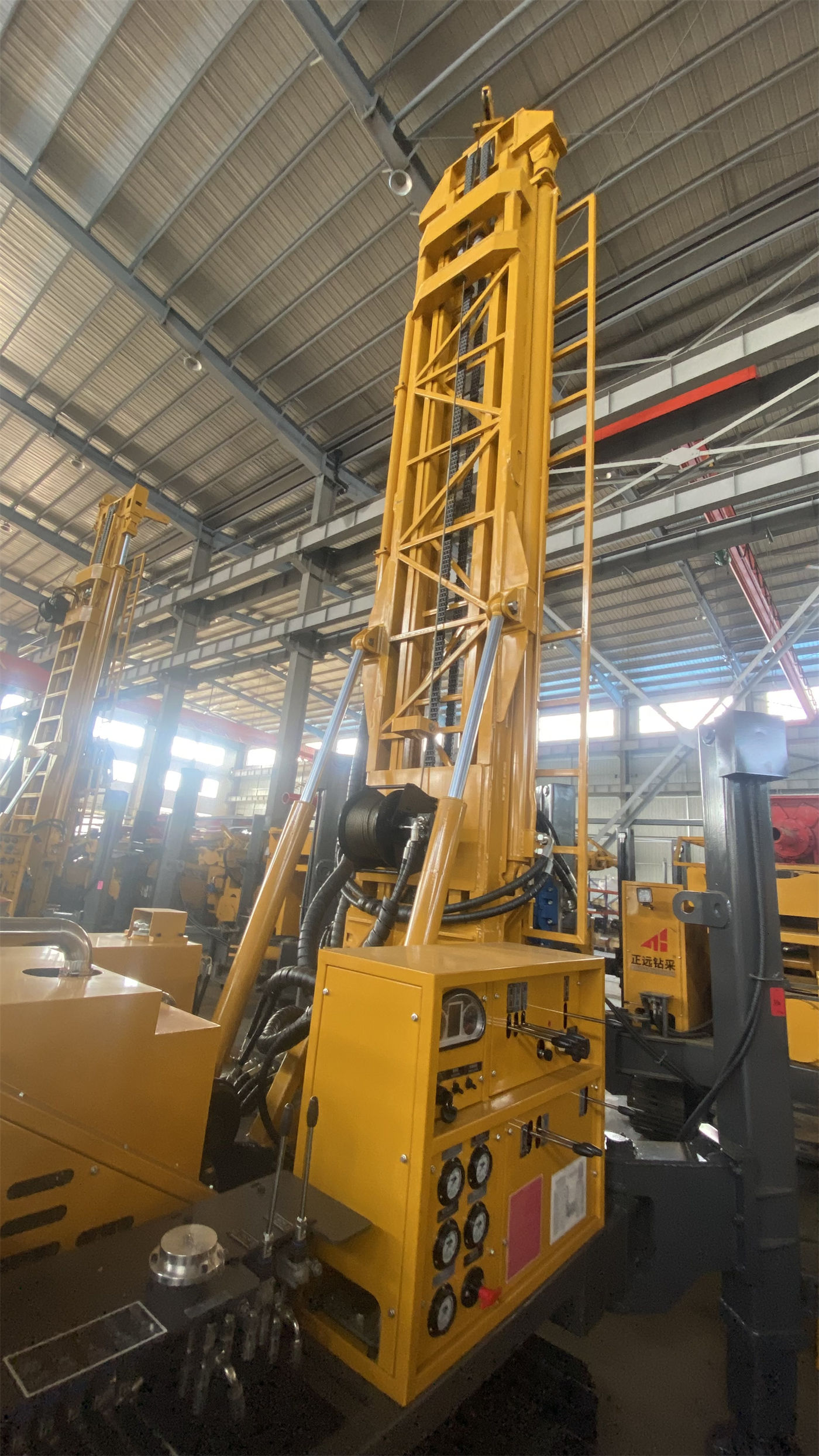

Kule tipi de işlem sırasını etkiler. WRT1000, teleskopik kule yerine düz kule kullanır; kuvvet yolu daha doğrudan olup sürekli derin kuyu çalışmalarına yöneliktir; makinenin taşıma ölçüleri yaklaşık 10,8 × 2,5 × 4,23 m'dir. 4,23 m taşıma yüksekliği, şantiyeye girmeden önce yol yükseklik sınırı, köprü, havai hat ve fabrika kapı açıklığının doğrulanması gerektiği anlamına gelir. Bu adımın sonucu genellikle ekipman kapasitesinde değil, inşaat organizasyonunda ortaya çıkar.
5. Adım: Hava beslemesi ve proses rotası önceden belirlenmelidir
WRT1000'in DTH delici ile sondaj için önerilen çalışma hava basıncı 1,65–8 MPa, hava tüketimi 16–96 m³/min'dir. 1000 metre sınıfı derin delikler ve büyük çaplı sert kaya için hava kompresörünün basınç ve debi gereksinimleri yüksektir; seçim yaparken delici çekiç özellikleri, delik çapı, delik derinliği, rakım ve kaya sertliği birlikte değerlendirilmelidir; yalnızca nominal basınca bakılmamalıdır.
Proses rotası ayrıca üst delik bölümünün işlenme şeklini de içerir. WRT1000, toprak, kil, kum ve çakıl katmanlarında çamur dönüşlü sondaj, muhafaza borusu veya diğer delik stabilizasyon yöntemlerini kullanabilir; daha sağlam sert kayaya girildiğinde orta ve yüksek hava basınçlı delici çekiç ile DTH sondaj yapılabilir. Üst delik bölümünde çökme, daralma veya muhafaza borusu sorunu ortaya çıkarsa, sonraki derin delik çalışmalarının riski ve işlem maliyeti artar; bu nedenle proses geçiş noktası sondaj başlamadan önce belirlenmelidir.
6. Adım: Eşleşen koşullarla ilk adımın değerlendirmesini doğrulayın
Önceki beş adım tamamlandıktan sonra, başlangıçtaki hedef kuyu derinliğine geri dönün ve düzeltilmesi gerekip gerekmediğine bakın. Birlikte kontrol edilmesi gereken eşleşen koşullar şunlardır: çift yardımcı vinç tonajının delici çekiç, sondaj borusu, muhafaza borusu ve hava hortumlarının taşıma ihtiyacını karşılayıp karşılayamayacağı; 194 kW dizel gücün soğutma, hava filtresi ve yakıt sisteminin sahadaki toz koşullarına uyum sağlayıp sağlayamayacağı; makinenin yaklaşık 26 T ağırlığının giriş yolu ve platform tarafından taşınıp taşınamayacağı.
Bu maddeleri bir kontrol listesinde toplarsak sıra şöyledir:
| Değerlendirme Adımı | Kullanılan Yayınlanmış Koşullar | Bu Adım Neyi Yanıtlar |
|---|---|---|
| Hedef kuyu derinliğini ayırma | Akifer derinlik aralığı ve pay | 1000 metre sınıfı ve üzeri seviyeye geçmek gerekli mi |
| Delik çapı ve kuyu tamamlama yapısı | 105–800 mm delik çapı aralığı | Aynı derinlikte sondaj dizisi yükü değişir mi |
| Sondaj dizisi yükü hesabı | 51 / 52 T kaldırma kuvveti, 20000 / 10000 N·m tork | Hedef derinlikte sondaj dizisi indirme-kaldırma ve dönüş tamamlanabilir mi |
| Sondaj borusu ve kule | 7 m ilerleme stroku, 3 m veya 6 m sondaj borusu, düz kule yapısı | İşlem temposu ve taşıma koşulları kabul edilebilir mi |
| Hava beslemesi ve proses | 1,65–8 MPa hava basıncı, 16–96 m³/min hava tüketimi | Sert kaya bölümü ile üst gevşek bölüm planları birbirine bağlanabilir mi |
| Eşleşen koşulları doğrulama | Çift yardımcı vinç, 194 kW güç, yaklaşık 26 T makine | Önceden belirlenen kuyu derinliği ve ekipman seviyesi hâlâ geçerli mi |
Bu sıranın yerini alamayacağı proje tarafı hesaplamaları
Yukarıdaki altı adım yalnızca bu sitede yayınlanan parametreleri kullanır; yanıtlayabildiği şey ekipman kapasitesi sınırıdır; proje tarafındaki hidrojeolojik değerlendirme, sondaj dizisi kombinasyonu hesabı ve kuyu tamamlama tasarımının yerini alamaz. Aşağıdaki maddeler verilerde kapsanmamıştır ve ayrıca teyit edilmelidir: hedef akifer derinliği ve kalınlığı, her delik çapına karşılık gelen kuyu derinliği üst sınırı, planlanan sondaj dizisi kombinasyonu altındaki gerçek yük, hava kompresörü ile delici çekicin spesifik eşleşmesi, muhafaza borusu ve filtre borusu özellikleri ve miktarı, saha yolu yükseklik sınırı ve platform taşıma kapasitesi.
Hedef kuyu derinliğini tek seçim girdisi olarak almak, genellikle işlem sırası veya eşleşen ekipman aşamalarında sorunları ortaya çıkarır. Önce bu altı adımı sırayla uygulayıp, ardından derinlik rakamına son onay için dönmek, önce model belirleyip sonra koşulları tamamlamaktan daha az yeniden çalışma sağlar.
