"Numune alma sistemi takıldıysa numuneler karışmaz" ifadesi iki farklı konuyu birleştirir: Birincisi, üçlü sistem manuel numune aktarımını ve ikincil taşımayı azaltır; ikincisi, komşu derinlikler arasındaki kayaç kırıntılarının gerçekten karışıp karışmadığıdır. RC600-CS3 verileri ilk konuyu net biçimde açıklar: Kayaç kırıntıları çift cidarlı sondaj çubuğunun iç borusundan yüzeye döndükten sonra doğrudan siklon sistemine girerek gaz-katı ayrımına uğrar, ardından numune bölme ve torbalama aşamasına geçer; böylece manuel numune aktarımı ve ikincil taşıma azalır. Bu, numunenin dönüş yolu üzerindeki bağlantı biçimini tanımlar. Numune karışması riski esas olarak yollar arasındaki temizlik noktalarında ve derinlik kaydı aşamasında ortaya çıkar; bu iki bölüm sistemin sorumluluk kapsamında değildir.
Önce temel soruyu yanıtlayalım: Bu sistem hangi aşamayı değiştirir?

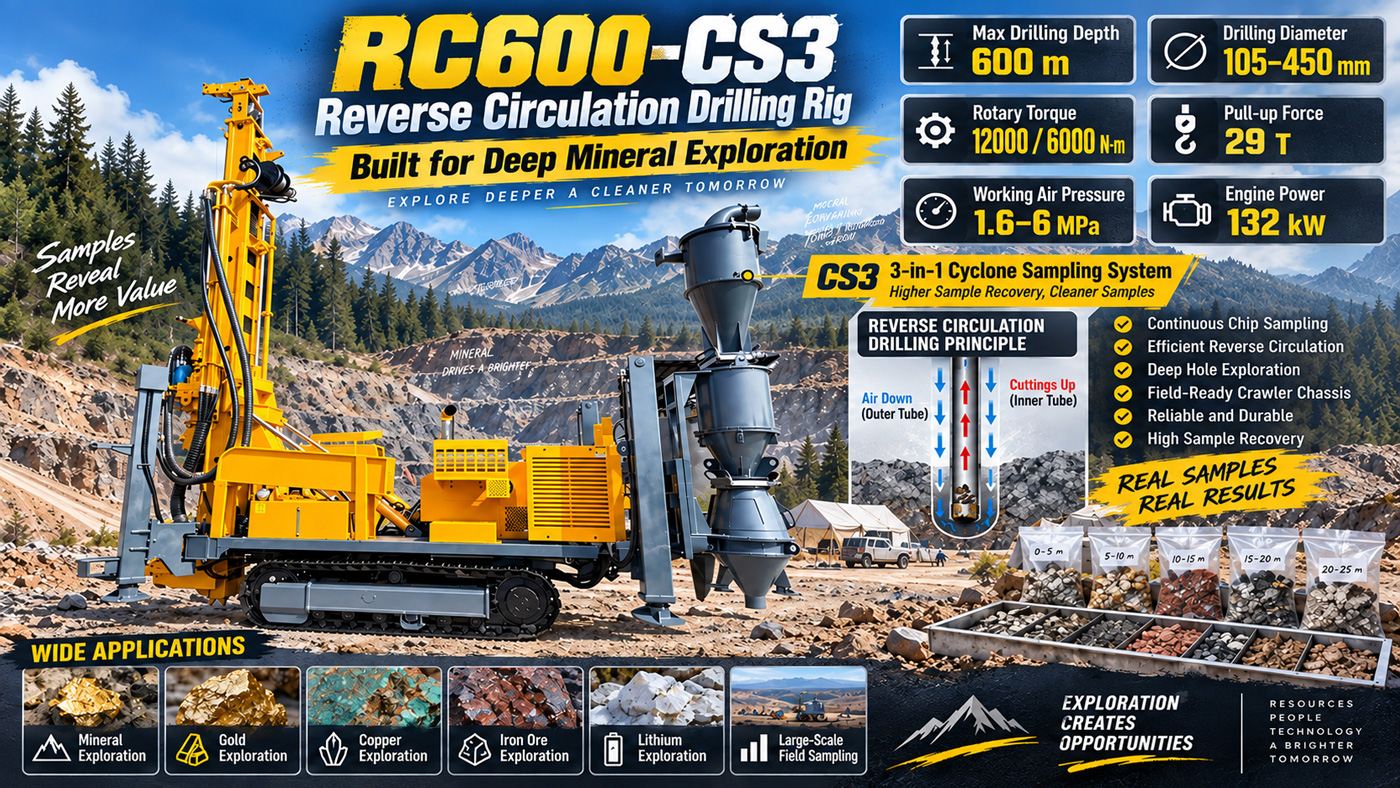

RC600-CS3 verilerine göre üçlü numune alma sistemi üç aşamadan oluşur: kayaç kırıntısı geri dönüşü, siklon ayırma ve temsili numune bölme, numune toplama. Sistem kesintisiz çalışır: Kayaç kırıntıları siklon sistemine girerek gaz-katı ayrımını tamamlar, ardından numune bölme ve torbalama aşamasına geçer. Manuel olarak her aşamada numune aktarılmasına kıyasla kesintisiz yol, numunenin kaplar arasında taşınma sayısını azaltır. Taşıma sayısının azalması, kayaç kırıntılarının önceki derinlikten kalan kaplara maruz kalma olasılığını da azaltır; bu, numune karışmasını önlemede yapısal bir avantajdır, ancak yalnızca yapısal bir avantajdır, sonuç garantisi değildir. Veriler ayrıca şunu belirtir: Her numune torbasına sondaj numarası, numune numarası, başlangıç-bitiş derinliği, tarih ve vardiya yazılmalıdır; saha kayıtları numune torbalarıyla tutarlı olmalıdır. Görüldüğü üzere derinlik eşleştirmesi hâlâ işaretleme ve kayıt yoluyla kurulmalıdır; sistemin kendisi derinlik bilgisi üretmez.
Dönüş yolunun sürekliliği, derinlik izolasyonunun kanıtı değildir
Ters sirkülasyonlu sondaj, tam karot değil kayaç kırıntısı numunesi elde eder. Kayaç kırıntıları kuyu dibinden çift cidarlı sondaj çubuğunun iç borusu boyunca yukarı çıkar; kuyu içinde süreklidir ve siklon sistemine girdikten sonra zamana göre bölümlere ayrılarak torbalanır. Bölümlendirme, sahada belirlenen numune alma aralığına dayanır; verilerdeki örnek her 1 m veya her 2 m'de bir torba toplanması ve sondaj numarası, başlangıç-bitiş derinliği ile numune numarasının eşzamanlı kaydedilmesidir. Yani "hangi torbanın hangi kuyu derinliğine karşılık geldiği" numune alma aralığı ve kayıt eşleştirmesiyle belirlenir, siklonun kendisiyle değil. Veriler, siklon sistemi içinde derinliğe göre otomatik bölümlendirme mekanizması sunmaz; bu nedenle "kesintisiz numune dönüşü"nden "derinliklerin otomatik olarak izole edildiği" sonucu çıkarılamaz.
Verilerin işaret ettiği temizlik noktaları
Üçlü sistem verileri iki yerde temizlik gerekliliğini açıkça belirtir; bu iki nokta numune karışmasını önlemede en doğrudan saha eylemleridir:
- Siklon, numune bölücü ve numune dönüş hortumunun içi: Her sondaj duruşunda, kuyu değişiminde veya yeni bir kritik numune alma aralığına girildiğinde önceki bölümden kalan kayaç kırıntısı olup olmadığı kontrol edilmeli, önceki derinlik numunesinin sonraki numune alma aralığına karışması önlenmelidir.
- Çift cidarlı sondaj çubuğu sızdırmazlığı: Günlük iş başlangıcı kontrol listesine dahildir. Derin kuyularda sondaj çubuğu sızdırmazlığı numune dönüş sürekliliğini etkiler; sızdırmazlık durumundaki anormallik numune dönüş ritmini değiştirir.
Verilerde ayrıca her gün iş başlangıcından önce numune dönüş hortumunun kontrol edilmesi ve inşaat sırasında numune dönüşünün sürekli olup olmadığının izlenmesi gerektiği belirtilir. Bu iki eylemin numune karışması riskiyle ilişkisi dolaylıdır: Numune dönüşünün süreksiz olması, kayaç kırıntılarının kuyu içinde bekledikten sonra toplu halde dönmesine neden olarak numunelerin gerçek derinlikle eşleşmesini bozar; bu durum kırık zon ve hava kaçağı olan formasyon koşullarında ayrıca belirtilmiştir.
Gözden kaçması kolay üç tür girişim koşulu
| Koşul | Verilerdeki ilgili açıklama | Derinlik eşleştirmesine etki yönü |
|---|---|---|
| Kırık zon ve büyük çatlaklar | Hava kaçağı, kayaç kırıntılarının kuyu içinde bekleyip toplu halde dönmesine neden olabilir | Numunenin gerçek derinlikle eşleşmesi bozulur |
| Sondaj duruşu, kuyu değişimi, kritik numune alma aralığına giriş | Siklon, numune bölücü ve numune dönüş hortumunda kayaç kırıntısı kalabilir | Önceki bölümden kalanlar sonraki bölüme karışabilir |
| Yetersiz hava debisi | Numune dönüşünün azalması, gecikmesi ve kuyu dibinde tortu birikmesi olarak görülebilir | Numune dönüş gecikmesi, bölümlere ayırarak torbalama derinlik dayanağını değiştirir |
Bu üç koşulun ortak noktası şudur: Hiçbiri sistem yapısını değiştirmez, ancak hepsi kayaç kırıntılarının siklon sistemine gerçekte ulaşma anını değiştirir. Torbalama, ulaşma anına göre yapılır, kuyu dibi sondaj anına göre değil; ikisi arasında numune dönüş yolculuğundan kaynaklanan bir zaman farkı vardır. Veriler 16–75 m³/dk hava tüketimi ve 1,6–6 MPa çalışma basıncı önerir; bunun bir işlevi de kayaç kırıntılarının iç borudan sürekli olarak siklon sistemine dönmesini sağlamaktır; kuyu derinliği arttıkça hava debisi kaybı, sondaj çubuğu sızdırmazlığı ve kuyu içi hava kaçağının numune geri kazanımına etkisi daha belirgin hale gelir.
Numune karışmasını önleme aynı zamanda numune işaretleme sistemine bağlıdır
Verilerde sunulan numune yönetimi unsurları şunlardır: sondaj numarası, numune numarası, başlangıç-bitiş derinliği, tarih, vardiya; kayıtların numune torbalarıyla tutarlı olması gerekir; proje QA/QC sistemi uyguluyorsa, gerekliliklere göre tekrar numuneleri, standart numuneler ve boş numuneler de hazırlanmalıdır. Bu içerikler verilerde üçlü sistemle yan yana yazılmıştır, sistemin bir işlevi olarak değil. Şöyle anlaşılabilir: Sistem, numunenin yüzeye nasıl ulaşacağını ve nasıl bölüneceğini çözer; numaralandırma ve derinlik kaydı ise numunenin izlenebilir olup olmadığını çözer. Yalnızca kesintisiz numune dönüşü olup buna karşılık gelen numaralandırma kaydı yoksa, numune torbası ile derinlik arasındaki eşleştirme sonraki işleme aşamasında geri getirilemez.
Bu verilerin yanıtlamadığı sorular
- Siklon ve numune bölücünün temizlik sıklığı, temizlik yöntemi ve tek seferlik süresi; veriler yalnızca "kontrol edilmeli" ve "zamanında temizlenmeli" gibi ilkesel ifadeler verir.
- Komşu numune alma bölümleri arasında izin verilen maksimum kalıntı miktarı; veriler nicel bir gösterge sunmaz.
- Numune dönüşünün kuyu dibinden siklona kadar gerçek gecikme süresi ile kuyu derinliği, hava debisi ve sondaj takımı kombinasyonu arasındaki dönüşüm ilişkisi.
- Numune bölme aşamasının temsili sapma aralığı (örneğin numune bölücünün belirli bir tane boyutundaki kayaç kırıntılarını dağıtma oranı); verilerde ele alınmamıştır.
Bu maddeler belirli proje uygulama standartlarını ve saha koşullarını ilgilendirir; üreticiye veya proje teknik sorumlusuna danışılarak doğrulanmalı, genel değerlerle ikame edilmemelidir. Üçlü numune alma sistemi, numune karışmasını önlemede daha kısa bir malzeme yolu ve daha az aktarma aşaması sağlar; derinlikler arası numune izolasyonu ise hâlâ temizlik eylemleri, numune dönüş sürekliliği ve derinlik kaydı olmak üzere üç hat tarafından birlikte sürdürülür.
