"Paletli" ve "ters sirkülasyon" kelimelerini bir araya getirdiğinizde, kolayca evrensel bir yetenek olarak okunabilir: paletli, engebeli zeminde de gidebilir; ters sirkülasyon, derin deliklerde de numune alabilir anlamına gelir. Ancak yoğun orman delikleri ve sığ su seviyeli kuyular olmak üzere bu iki görev türü, aynı ekipman için aslında farklı sayı gruplarına dayanan kısıtlamalar getirir. Bu makale, sitemizde RC600 için yayınlanan parametreleri temel alarak yalnızca bu iki görev türünün her birinde nelerin kontrol edilmesi gerektiğini ve neden birbirlerine doğrudan uygulanamayacaklarını tartışmaktadır.
Önce RC600'ün açık değerlerini bir araya getirelim

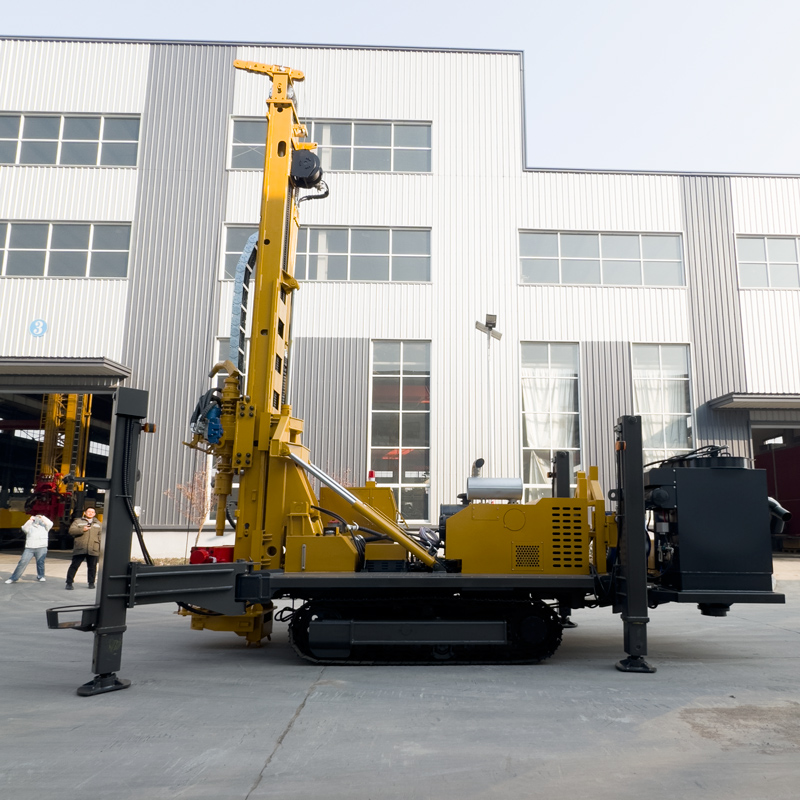

RC600 ürün bilgileri şunları belirtir: maksimum sondaj derinliği 600 m, delik çapı 105–450 mm, 132 kW Cummins motor, kaldırma kuvveti 29 T, döner tork 12000/6000 N·m, karşılık gelen maksimum dönüş hızı 75/150 r/min, çalışma hava basıncı 1,6–6 MPa, hava tüketimi 16–75 m³/min, yürüyüş hızı yaklaşık 3,5 km/s, maksimum tırmanma açısı referansı 21°, ayak stroku 1,7 m, vinç kaldırma kuvveti 2,5 T, genel ağırlık yaklaşık 12,5 T, dış boyutlar yaklaşık 7 × 2,1 × 2,9 m.
Bu değerler kendi başlarına nötrdür; sorun, bunların hangi görev türüne karşılık geldiğidir. Aşağıda ayrı ayrı ele alalım.
Yoğun orman delikleri görev türünde kısıtlar önce giriş aşamasına odaklanır
Yoğun orman deliklerinin özelliği, deliklerin dağınık olması, geçitlerin dar olması ve zeminin engebeli olmasıdır. Bu tür görevlerde ekipman üzerindeki kısıt sondaj derinliğinde değil, ekipmanın yerine ulaşıp ulaşamayacağı ve ulaştıktan sonra zeminde yayılıp yayılamayacağıdır.
Genel dış boyutlar ilk katı kısıttır
RC600 dış boyutları yaklaşık 7 × 2,1 × 2,9 m, genel ağırlık yaklaşık 12,5 T'dur. 2,1 m genişlik, orman içi geçitten geçip geçemeyeceğini belirler; 2,9 m yükseklik ise yol boyunca alçak dallar, geçici engeller ve havai hatlar olup olmadığını belirler. Bu iki sınırlama sondaj derinliği parametresiyle ilgisizdir; sondaj derinliği ne kadar büyük olursa olsun, 2,1 m genişliğindeki bir makinenin daha dar bir geçitten geçmesini sağlayamaz.
Yürüyüş hızı ve tırmanma açısı yalnızca ekipmanın kendi yeteneğini tanımlar
Bilgilerde yürüyüş hızı yaklaşık 3,5 km/s ve maksimum tırmanma açısı referansı 21° olarak verilmiştir. Bunlar iki referans değerdir, herhangi bir orman arazisi için geçerli bir taahhüt değildir. Gerçekte yürüyüp yürüyemeyeceği, zemin taşıma kapasitesine, eğimin sürekliliğine ve dönüş alanının yeterliliğine bağlıdır. Paletli şasi, maden sahası moloz yolları, açık arazi keşif platformları ve genel engebeli zeminler için uygundur; bu kaynak, yoğun orman koşullarındaki geçiş performansını tanımlamamaktadır.
Ayaklar ve platform, yerine ulaştıktan sonra sondaj yapılıp yapılamayacağını belirler
Ayak stroku 1,7 m olup ekipmanın dengelenmesi ve stabilize edilmesi için kullanılır. Yoğun orman deliklerinde genellikle hazır düz bir platform yoktur; sınırlı alanda dengeleme yapılması gerekir. 45° eğimli delik veya yüksek torklu sondaj yapılırken ekipmanın kuvvet yönü daha karmaşıktır; ayaklar, zemin taşıma kapasitesi ve makinenin yatay durumu delik yönü kontrolünü doğrudan etkiler. Bu, yoğun orman deliklerinde geçişin yanı sıra platform çalışma alanı için ek yer ayrılması gerektiği anlamına gelir.
Sığ su seviyeli kuyular görev türünde kısıtlar kuyu tamamlama aşamasına odaklanır
Sığ su seviyeli kuyuların zorluğu delik derinliğinde değil, kuyu çapı, delik duvarı stabilitesi ve akifer konumundadır. Aynı ters sirkülasyonlu ekipmanla su kuyusu açılırken odak noktası tamamen kuyu tamamlama yapısına kayar.
Delik çapı aralığı öncelikle kontrol edilmesi gereken değerdir
RC600 delik çapı 105–450 mm'dir. Su kuyusu projelerinde önce tasarım kuyu çapı belirlenmeli, ardından ekipmanın bunu karşılayıp karşılayamayacağına bakılmalıdır. 450 mm üst değerinin gerçekten kullanılıp kullanılamayacağı sondaj çubuğu, hava kompresörü, zemin koşulları ve delik eğimi kontrolüne bağlıdır; kaynakta belirtilen 600 m de tipik konfigürasyon altındaki referans kapasite olarak alınmalıdır; gerçek sondaj derinliği delik çapı, sondaj çubuğu, hava kompresörü, kaya tabakası, delik eğimi ve matkap aşınmasından etkilenir.
Sondaj yöntemi zemine göre kademeli seçilmelidir
Bilgiler, RC600'ün RC sondajı ve geleneksel DTH çekiçli sondajı desteklediğini, ayrıca çamur sirkülasyonu yöntemini de desteklediğini göstermektedir. Toprak, kum, çakıl gibi gevşek örtü tabakaları doğrudan yüksek hava basınçlı RC sondajı için uygun olmayabilir; önce çamur sirkülasyonu ile delik stabilizasyonu ve delik açma yapılabilir, sağlam kaya tabakasına girildikten sonra RC veya DTH işlemine geçilebilir. Su kuyusu projelerinde odak noktası delik duvarı, kuyu çapı, akifer ve kuyu tamamlama yapısıdır; maden RC numune alma projelerinden farklıdır.
Su kuyusu uygulamaları ile numune alma uygulamalarının parametre okuma şekli farklıdır
Aynı ekipman derin su kuyuları için kullanıldığında, numune sürekliliği, numune numaralandırması ve derinlik kaydı gibi gereksinimler artık öncelikli değildir; maden sahası su tahliyesi gibi uygulamalarda ise kuyu yeri, kuyu aralığı, kuyu çapı ve pompa debisi hidrojeolojik koşullara göre tasarlanmalıdır; sondaj makinesi yalnızca delik açma işini üstlenir, su tahliye tasarımının yerini alamaz. Kaynakta derin su kuyularıyla ilgili kısım uygulama yönünü yazmaktadır; belirli kuyu çapı ve zemin kombinasyonları altında kuyu tamamlama konfigürasyonu sonucu vermemektedir.
İki görev türü neden doğrudan birbirine uygulanamaz
İki görev türünün kısıtlarını yan yana koyduğumuzda fark daha net görülür.
| Kontrol maddesi | Yoğun orman deliklerinde neye dikkat edilir | Sığ su seviyeli kuyularda neye dikkat edilir |
|---|---|---|
| Genel dış boyutlar | Geçit genişliği ve serbest yükseklik | Kuyu sahası düzeni ve ekipman aralığı |
| Yürüyüş kabiliyeti | Orman içi zemin taşıma kapasitesi ve eğim sürekliliği | Şantiyeler arası ve kuyular arası geçiş |
| Platform koşulları | Ayak dengeleme alanı yeterli mi | Kuyu ağzı çalışma alanı ve çamur tahliye alanı |
| Delik çapı ve sondaj derinliği | Genellikle keşif deliği olarak tasarlanır | Tasarım kuyu çapı ve akifer derinliğine göre belirlenir |
| Sondaj yöntemi | Kayaç numunesi gerekip gerekmediğine bakılır | Zemine ve kuyu tamamlama yapısına bakılır |
Bu tablonun anlatmak istediği tek bir şey var: İki görev türünün aynı ekipmanı paylaşabilmesi için bu kontrol maddelerinin aynı projede de geçerli olması gerekir. Yalnızca bir sütun karşılanıyorsa, diğer sütunun koşulları otomatik olarak karşılanmaz.
Bu iki görev türü arasında hâlâ bir kesişim noktası var
RC600'ün 105–450 mm delik çapı ve 600 m sondaj derinliği, onu hem maden keşif delikleri hem de büyük çaplı derin su kuyuları olmak üzere iki senaryoda birden karşımıza çıkarır. 45° ve 90° çalışma açıları da aynı mantıktadır: 90° geleneksel dikey keşif ve su kuyusu açma için kullanılır; 45° ise eğimli cevher kütleleri, damarlar ve fay zonlarının eğik geçişi için daha uygundur. Paylaşım bir gerçektir, ancak paylaşım iki görev türünün koşullarının birbirinin yerine geçebileceği anlamına gelmez.
Daha da önemlisi, ekipman dışındaki destekleyici unsurlar aynı değildir. Maden RC projeleri ayrıca büyük hava kompresörü, numune hortumu, numune alma cihazı ve numune alanı gerektirir; sondaj platformu boyutları önceden planlanmalı, ekipmanlar arasında yeterli güvenlik mesafesi ve çalışma geçişi sağlanmalıdır. Su kuyusu projelerinde ise destekleyici düzenlemeler kuyu tamamlama yapısı etrafında yapılmalıdır. Aynı ekipman iki proje türünde sahada çok farklı kaynaklar kaplar; saha planlaması yalnızca ana makineye göre yapılamaz.
Üretici veya proje tarafıyla teyit edilmesi gereken birkaç nokta daha var
- Yoğun orman koşullarındaki gerçek geçiş performansı bu kaynakta tanımlanmamıştır; belirli geçit genişliği, eğim ve zemin koşullarına göre ayrıca doğrulanmalıdır.
- 450 mm delik çapının 600 m derinlikte gerçekten ulaşılabilirliği: kaynakta verilen parametre aralığıdır, herhangi bir kombinasyondaki gerçek sondaj sonucu değildir.
- Sığ su seviyeli kuyu projelerinde kuyu tamamlama yapısı, filtre borusu düzeni ve akifer konumu hidrojeolojik tasarım kapsamına girer, ekipman bilgileri kapsamında değildir.
- Çalışma hava basıncı 1,6–6 MPa ve hava tüketimi 16–75 m³/min, sondaj kabiliyeti aralığına karşılık gelir; destekleyici hava kompresörü seçimi delik derinliği, delik çapı, rakım ve kaya sertliğine göre ayrıca teyit edilmelidir.
Bu maddeleri bir arada değerlendirdiğimizde sonuç aslında oldukça basittir: Bir paletli ters sirkülasyonlu sondaj makinesinin hem yoğun orman deliklerini hem de sığ su seviyeli kuyuları aynı anda üstlenip üstlenemeyeceği, sondaj derinliği rakamının ne kadar büyük yazıldığına değil, yukarıdaki iki koşul grubunun aynı projede karşılanıp karşılanmadığına bağlıdır. Bu iki koşul ayrı ayrı sağlandığında ekipman paylaşılabilir; biri sağlanmadığında konfigürasyon değiştirmek veya ekipman değiştirmek normal bir seçimdir.
