Bu sitedeki su kuyusu sondaj makinesi model tablosunda E izole bir harf değildir; sabit olarak model son eki konumunda görülür: WR180E, WR200SE, WR300SE, WR350SE, WR450SE, WR500SE. Aynı dönemde E içermeyen WR260, WR500S, WR600S, WR750S, WR1000S gibi modeller ve WR500RCE, WR600RC-CS3 gibi RC harfleri içeren modeller de vardır. "E serisi ne anlama gelir" sorusunu yanıtlamanın güvenilir yolu, verileri nispeten eksiksiz bir E modelini karşılaştırmaktır: aşağıda tamamen WR500SE'nin kamuya açık verileri örnek alınmıştır.
E modelin hangi konumunda görülür?

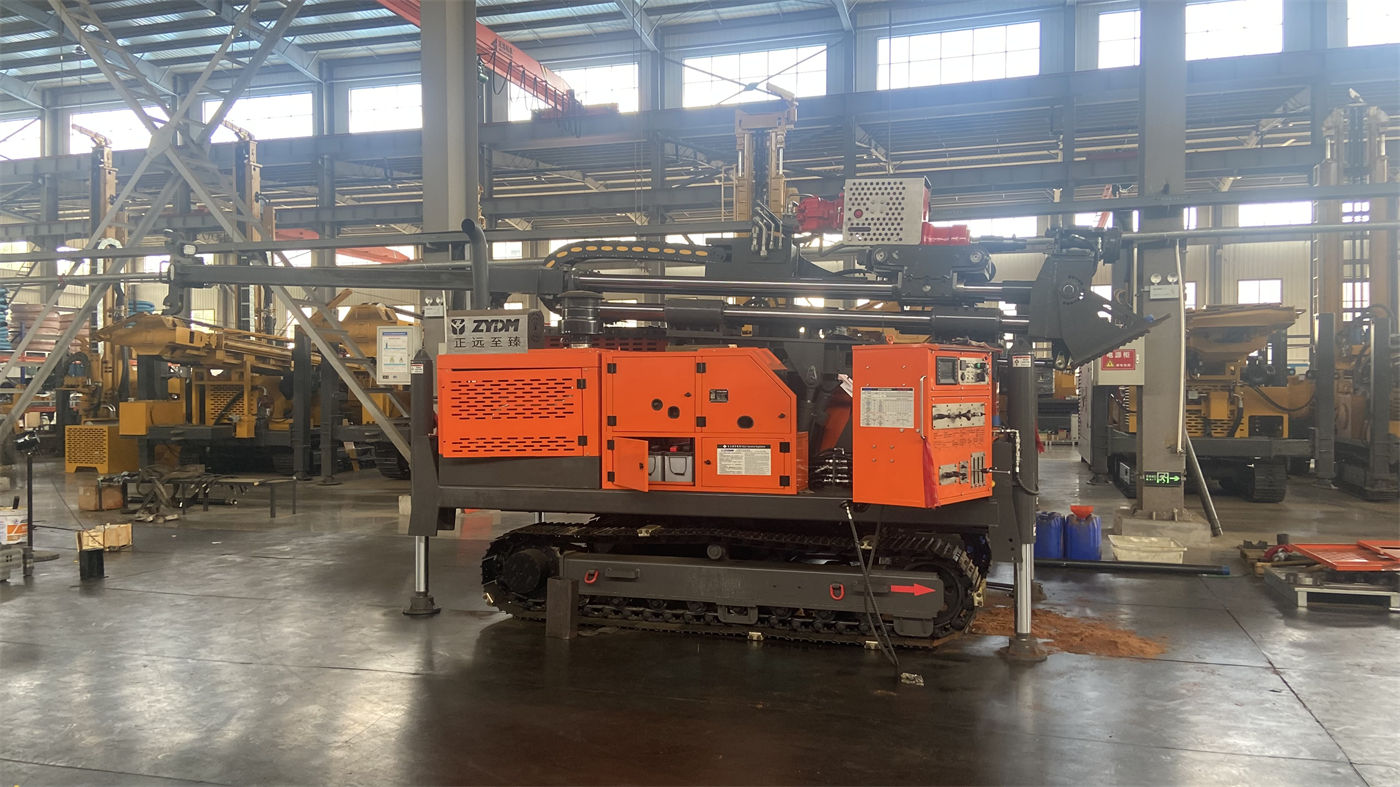

WR500SE üç bölüme ayrılabilir: WR bu sitedeki su kuyusu sondaj makinesi modellerinin ön eki; 500, maksimum 500 m sondaj derinliği kapasitesine karşılık gelir; SE son ektir ve E bu son ekin son harfidir. Aynı seride WR500RCE, E'den önce ek bir RC bölümüne sahiptir. Bu, E'nin sondaj derinliği kademesi tanımlamasına katılmadığını, kapasite kademesinden sonra işaretlendiğini ve kapasite düzeyinde değil konfigürasyon düzeyinde bir işaret olduğunu gösterir.
WR500SE'nin komple makine tanımına bakıldığında, verilerde konumu "500 metre sınıfı orta-derin su kuyusu uygulamaları için yüksek maliyet etkinliğine sahip paletli sondaj makinesi" olarak ifade edilir ve WR500S'ten farklı odak noktası olduğu açıkça belirtilir: WR500S 500 metre ağır hizmet su kuyusu kapasitesini daha fazla vurgularken, WR500SE 500 m sondaj derinliği temelinde 6,6 m uzun strok, teleskopik kule ve daha esnek saha yardımcı konfigürasyonlarını daha da vurgular. Verilerdeki "E serisi konumu" ifadesi yanıtın bir kısmını doğrudan verir—E, bu tür konfigürasyon kombinasyonları için bu sitede kullanılan dahili bir terimdir, uluslararası bir standart kod değildir.
WR500SE verilerinden okunabilen konfigürasyon ilişkileri
WR500SE parametrelerini gruplara ayırarak, E serisinin bu sitedeki adlandırmada genellikle hangi konfigürasyonlarla birlikte göründüğü anlaşılabilir:
| Parametre | WR500SE veri değeri |
|---|---|
| Maksimum sondaj derinliği | 500 m |
| Delik çapı | 140–350 mm |
| Kaldırma kuvveti | 26 T |
| Dönüş torku | 7500–10000 N·m |
| Dönüş hızı | 45–130 r/min |
| Tek ilerleme uzunluğu | 6,6 m |
| Motor gücü | 118 kW (Yuchai) |
| Sondaj borusu özellikleri | 102 / 108 / 114 mm, uzunluk 1,5 / 2 / 3 / 6 m seçenekli |
| Çalışma hava basıncı | 1,7–3,5 MPa |
| Hava tüketimi | 17–42 m³/min |
| Yürüme hızı | yaklaşık 2,5 km/s |
| Maksimum tırmanma kabiliyeti | 30° (referans değer) |
| Destek ayağı stroku | 1,6 m |
| Komple makine ağırlığı | yaklaşık 9,5 T |
| Boyutlar | yaklaşık 6150 × 2200 × 2600 mm |

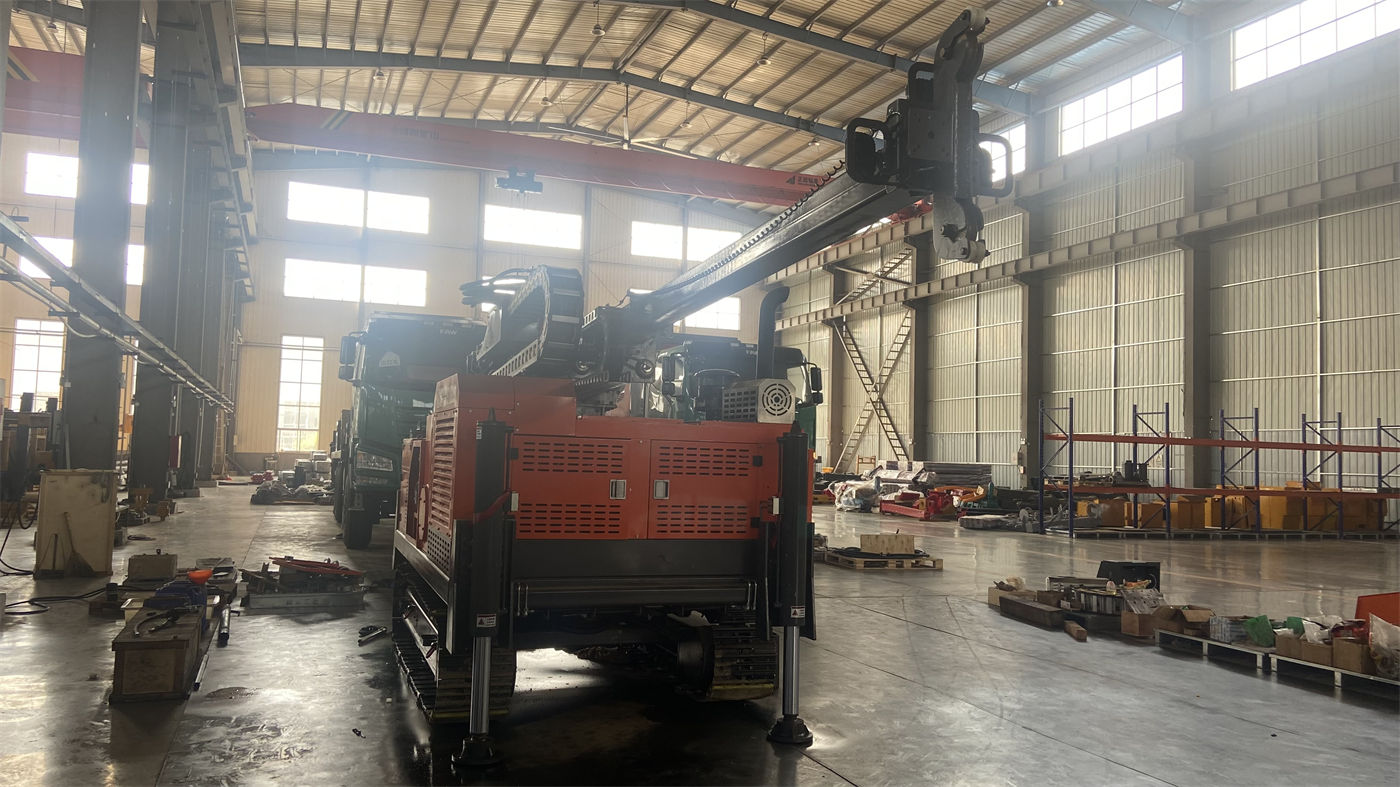

Bunlar arasında 6,6 m tek ilerleme uzunluğu, verilerde teleskopik kule ile en doğrudan ilişkili olan öğedir ve doğrudan 6 m sondaj borusu ile kullanıma karşılık gelir. Veriler bu konfigürasyonun işlevini, güç kafasının tekrar tekrar geri dönme ve sondaj borusu bağlantı sıklığını azaltmak olarak tanımlar. Bu, E modelinin teleskopik kulesinin yalnızca kule yapısı olmadığını, uzun strok ve sondaj borusu uzunluğu seçimiyle aynı tasarım koşulları grubunda olduğunu gösterir.
Aynı veriler ayrıca köpük pompası yardımcı fonksiyonu, çift hızlı bağlantı, merdiven, isteğe bağlı elektrik kaynağı desteği gibi saha yardımcı konfigürasyonlarından bahseder. Bu öğeler verilerde çoğunlukla "yardımcı" nitelikte ifade edilir; bu, E serisi konumunun içerdiği "daha esnek saha yardımcı konfigürasyonlarının" daha çok bu tür taşıma ve saha bakımını kolaylaştıran ek öğeleri ifade ettiğini, her birinin standart konfigürasyon olmayabileceğini gösterir. Standart olarak gelip gelmediği bu sitedeki verilerde madde madde ayrılmamıştır ve ayrıca doğrulanması gerekir.
Benzer isimli üç model farklı sistemlere işaret eder
Karıştırılması kolay olan WR500SE, WR500S ve WR500RCE'dir. Üçünün ortak noktası maksimum sondaj derinliğinin 500 m kademesinde olmasıdır; fark son eklerdedir:
- WR500SE: Paletli teleskopik kule su kuyusu sondaj makinesi; verilerde tanımı 6,6 m uzun strok ve yüksek maliyet etkinliği konumunu vurgular;
- WR500S: Aynı şekilde 500 metre sınıfı teleskopik kule su kuyusu sondaj makinesi; veriler onu 500 metre ağır hizmet su kuyusu kapasitesini daha fazla vurgulayan, 11000 / 5500 N·m çift çalışma modu torku ve 30 T kaldırma kuvveti ile tanımlar;
- WR500RCE: Bu sitede RCE'yi bağımsız bir konu olarak ele alan makale zaten vardır; RC harfleri ters sirkülasyon numune alma kabiliyetine işaret eder ve E ile ilişkisi site içi model tablosunda tek tek karşılaştırılmalıdır, WR500SE'nin son ek kuralı basitçe uygulanamaz.
Üçünü "500 metre sınıfının üç konfigürasyonu" olarak birleştirmek doğru değildir. En azından kaldırma kuvveti ve tork parametre grubunda WR500SE'nin 26 T, 7500–10000 N·m değerleri ile WR500S'in 30 T, 11000 / 5500 N·m değerleri aynı değildir ve verilerin kendisi de "farklı odak noktaları" olduğunu belirtir.
E serisi bir kapasite sertifikası değildir ve genel bir avantajı temsil etmez
Mevcut verilerden doğrulanabilen şudur: E, bu sitedeki model adlandırma sisteminde bir son ek işaretidir, teleskopik kule ve uzun strok konfigürasyon grubuyla birlikte görülür ve verilerde bir konumlandırma yönelimi olarak ifade edilir. "E" harfinden tek başına daha derin sondaj, daha büyük tork veya tüm zeminler için uygunluk gibi sonuçlar çıkarılamaz; bu sonuçların her biri belirli modelin parametrelerine göre ayrıca kontrol edilmelidir.
Satın alma aşamasında, model son eki ürün hattı içi ayrım yöntemini yansıtır; üçüncü taraf sertifika işareti veya ekipmanın gerçek inşaat kabiliyeti taahhüdü anlamına gelmez. Bir ekipmanın projeyi karşılayıp karşılayamayacağını değerlendirmek için hâlâ delik çapı, delik derinliği, zemin, sondaj ekipmanı ve destekleyici hava kompresörü gibi koşullar madde madde kontrol edilmelidir.
Verilerin desteklediği ve desteklemediği değerlendirmeler
Şu anda erişilebilir verilere dayanarak doğrulanabilenler yalnızca şunlardır:
- E, bu sitedeki birçok su kuyusu sondaj makinesi modelinin son ekinde görülür;
- WR500SE verilerinde E serisi, teleskopik kule, 6,6 m uzun strok ve yüksek maliyet etkinliği konumu ile birlikte görünür;
- WR500SE ile WR500S, kaldırma kuvveti ve tork parametrelerinde aynı değildir.
Aşağıdaki maddeler verilerde yer almamaktadır ve satın alma öncesinde üreticiden yazılı olarak ayrıca doğrulanmalıdır:
- E serisinin kapsadığı tam model listesi ve bu sitedeki ürün verilerinde listelenmeyen E modelleri olup olmadığı;
- Teleskopik kulenin spesifik yapı biçimi, silindir sayısı ve kule kaldırma/indirme yöntemi;
- Köpük pompası, çift hızlı bağlantı, merdiven, isteğe bağlı elektrik kaynağı desteği gibi öğelerin belirli siparişlerde standart mı yoksa opsiyonel mi olduğu;
- E serisi ile diğer son ekler (SE, RCE gibi) arasındaki konfigürasyon farklarının kesin sınırları;
- Farklı E modelleri arasındaki parametrelerin birbirine referans olup olamayacağı veya her modelin bağımsız olarak kontrol edilmesi gerekip gerekmediği.
Proje yalnızca adlandırma düzeyindeki anlamı anlamayı gerektiriyorsa, yukarıdaki karşılaştırma yeterlidir; ekipmanın belirli çalışma koşullarına uyup uymadığını değerlendirmek için ise seçilen modelin tam parametrelerine ve proje koşullarına dönülerek doğrulama yapılmalıdır.
