"Taşınabilir olsun" karotiyer sondaj makinesi fiyat teklifi taleplerinde çok sık geçen bir ifadedir. Ancak taşınabilirlik, bölünmüş ve entegre olmak üzere iki yapıda aynı şeyi ifade etmez: bölünmüş tipte taşınabilirlik, genellikle makinenin birkaç modüle ayrılarak tek bir modülün ağırlık ve boyutunun sıradan taşıma araçlarıyla veya insan gücüyle taşınabilecek düzeye indirilmesi anlamına gelir; entegre tipte taşınabilirlik ise daha çok yer değiştirme ve konumlanma aşamalarında sistemlerin sahada yeniden montaj işlemlerinden tasarruf sağlanmasıyla ortaya çıkar. Teklif talebinde yalnızca "taşınabilir olsun" yazılırsa, üreticinin karşılaştığınız sorunun dağa giden yolun çok dar olması mı, yoksa sondaj noktasının çok sık değişmesi ve tekrar tekrar sökme-takma istenmemesi mi olduğunu anlaması zordur.
Bu yazı hangi türün daha iyi olduğunu karşılaştırmak yerine, "taşınabilirlik"i kontrol edilebilir iki göstergeye ayırıyor: birincisi tek parça taşıma ağırlığı, ikincisi sondaj noktasına ulaşıldıktan sonra çalışmaya dönmek için gereken saha işi. Ardından bu göstergeleri sitemizdeki CR1000P'nin bölünmüş modül bilgilerine ve CR1000I gibi entegre tip makinelerin yapısal özelliklerine karşılık getirerek, her birinin hangi koşullarda geçerli olduğunu, hangi koşulların bilgilerde yer almadığını ve ayrıca teyit edilmesi gerektiğini açıklıyoruz.
Önce ayırt edin: taşınabilirlik taşıma tarafını mı yoksa konumlanma tarafını mı ifade ediyor
Karotiyer sondaj makinesi yolun sonundan sondaj ağzına genellikle taşıma, indirme, konumlanma, montaj ve devreye alma aşamalarından geçerek ulaşır. Bölünmüş ve entegre tip arasındaki fark, esas olarak "montaj" adımının öncesinde ve sonrasında iş yükünün nasıl dağıtıldığında ortaya çıkar.

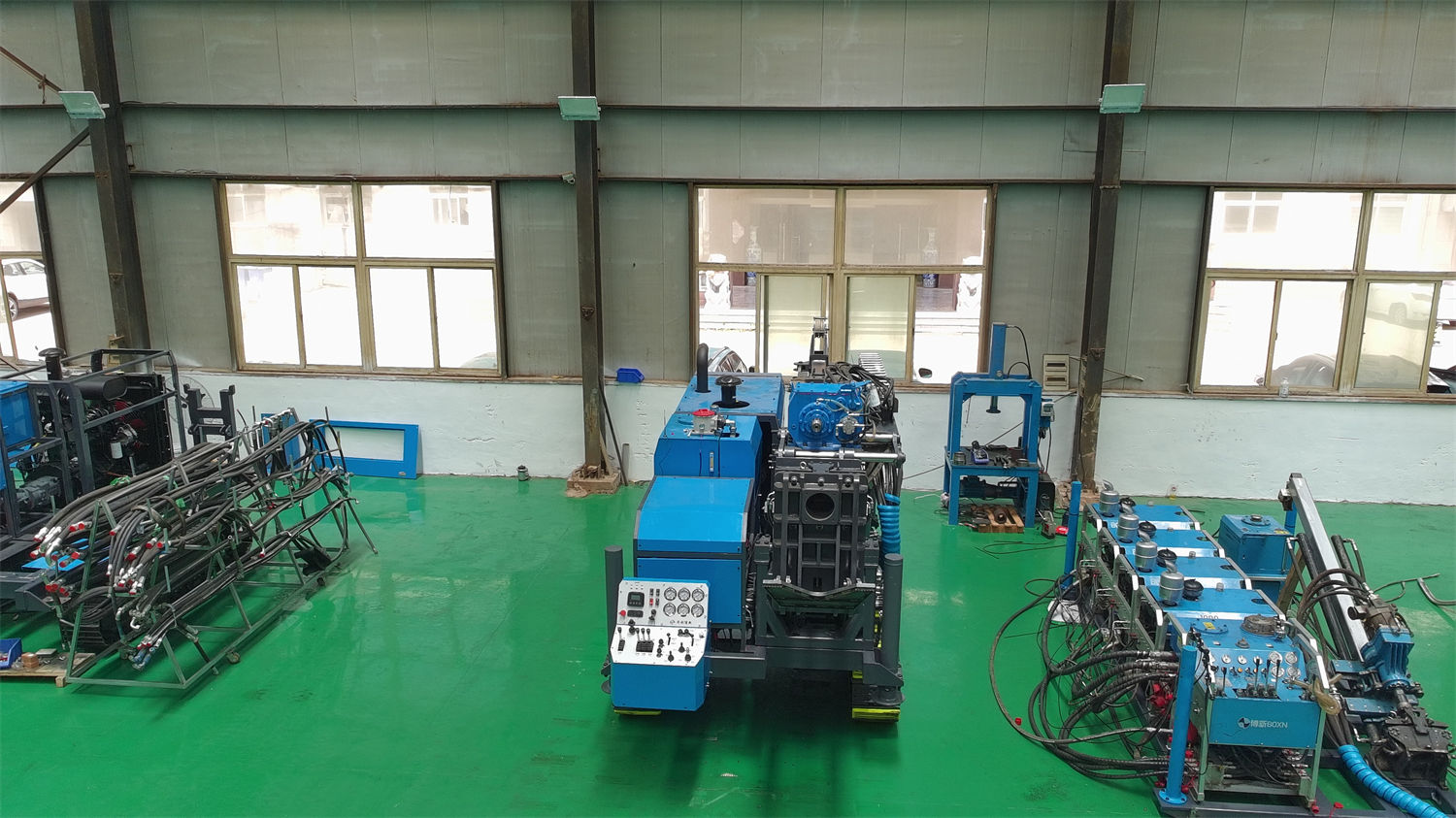

- Bölünmüş tip: güç, kumanda, hidrolik yağ, çamur gibi sistemler bağımsız modüllere ayrılır, taşıma sırasında kısıtlı güzergâhlardan parça parça geçirilir ve sahada birleştirilir. Tek parça ağırlığı düşer, ancak birleştirme işi sahada kalır.
- Entegre tip: sistemler fabrikadan çıkışta makineye veya aynı şasiye entegre edilmiştir, sahaya girdikten sonra makine bütünü hâlinde konumlanır, sahada hidrolik hat bağlama, güç bağlantısı gibi işlemler azalır, ancak makine ağırlığı yoğunlaşmıştır ve yol genişliği, taşıma kapasitesi ile kaldırma kabiliyetine yönelik gereksinimler daha yoğundur.
Bu nedenle bir ekipmanın "taşınabilir olup olmadığını" değerlendirirken yalnızca taşınabilir tip olarak adlandırılıp adlandırılmadığına bakmamalı, hangi geçiş koşulunun eksik olduğuna bakmalısınız. Dağ yolu dar, dönüş yarıçapı küçük, köprü ağırlık sınırı düşük olan sondaj noktalarında sorun tek parça ağırlık ve boyuttur; saha geniş ancak sondaj noktası sık değişiyor ve her sökme-takma uzun sürüyorsa sorun montaj işlemlerinin sayısıdır.
Bölünmüş tip taşınabilirliğin odağı: modül ağırlığı ve taşıma yöntemi
CR1000P'nin kamuya açık bilgileri her modülün referans ağırlığını verir; bu, bölünmüş tip taşınabilirlik düzeyini değerlendirirken en doğrudan veri grubudur.
| Modül | Referans ağırlık |
|---|---|
| Güç ünitesi | 180–260 kg |
| Kumanda ünitesi | 145 kg |
| Hidrolik yağ ünitesi (yağ dâhil) | 160 kg |
| Çamur ünitesi | 95 kg |
| Toplam ağırlık | 1640 kg |
Bu değerler şunu gösterir: makinenin toplam ağırlığı yaklaşık 1,64 t'dir, ancak taşıma sırasında güzergâhtan modül modül geçilebilir ve en ağır güç ünitesi 180–260 kg aralığındadır. Düzenli yolu olmayan, insan gücü veya küçük makinelerle aktarma gereken sondaj noktalarında bu bölünme biçimi ekipmanın sahaya girip giremeyeceğini belirler. Ancak modül ağırlığı "taşınabilir mi" sorusunun yalnızca yarısıdır; diğer yarısı yolun gerçek genişliği, eğimi, dönüş noktaları ve köprü-menfez taşıma kapasitesidir. Bunlar bilgilerde yer almaz ve proje tarafınca sahada etüt edilerek teyit edilmelidir.
Bilgilerde ayrıca bir uyarı yer alır: inşaat öncesinde modül ağırlıklarına göre insan gücü, makine veya kaldırma planı düzenlenmelidir. Bu ifadenin ağırlığı az değildir; bölünmüş tip ekipmanı parçalara ayırmak, parçalara ayrıldıktan sonra insanların onları dağa rastgele taşıyabileceği anlamına gelmez; her modülün taşıma yöntemi, katılacak kişi sayısı, vinç veya teleferik gerekip gerekmediği gerçek araziye göre ayrıca planlanmalıdır.
Bölünmüş tip performansın düşmesi anlamına gelmez: CR1000P'nin delik içi parametreleri
Kolayca gözden kaçan bir nokta, bölünmüş yapının "taşınabilirlik"inin derin delik kabiliyetiyle çelişmemesidir. CR1000P'nin kamuya açık bilgilerinde BQ referans sondaj derinliği 1150 m, NQ referans sondaj derinliği 1000 m, HQ referans sondaj derinliği 550 m, güç başlığı maksimum torku 1100 N·m, en yüksek devir 1250 rpm, itme kuvveti 67 kN, kaldırma kuvveti 130 kN, çamur pompası debisi 100 L/min ve basıncı 7 MPa'dır. Bu değerler kilometre düzeyinde derin karot alma görevlerine yöneliktir, sığ delik hafif sondaj makinelerinin kabiliyet sınıfına değil.
Bu iki bilgi grubunu birlikte değerlendirdiğimizde, bölünmüş tip taşınabilirliğin doğru anlamı şudur: feda edilen şey sahada montaj süresi ve modül yönetimi karmaşıklığıdır, delik derinliği ve karot alma spesifikasyonu değil. Tersinden söylersek, bölünmüş tipi seçmenin ön koşulu, proje tarafının sahada birleştirme, hat bağlama, devreye alma ve sonraki sökme iş yükünü üstlenmeye istekli ve muktedir olmasıdır; sondaj noktaları birbirine yakınsa ve sık değişiyorsa bu iş yükü tekrar tekrar ortaya çıkar ve inşaat organizasyonunda ayrıca hesaplanmalıdır.
Entegre tip taşınabilirliğin odağı: hangi işlemler azalıyor

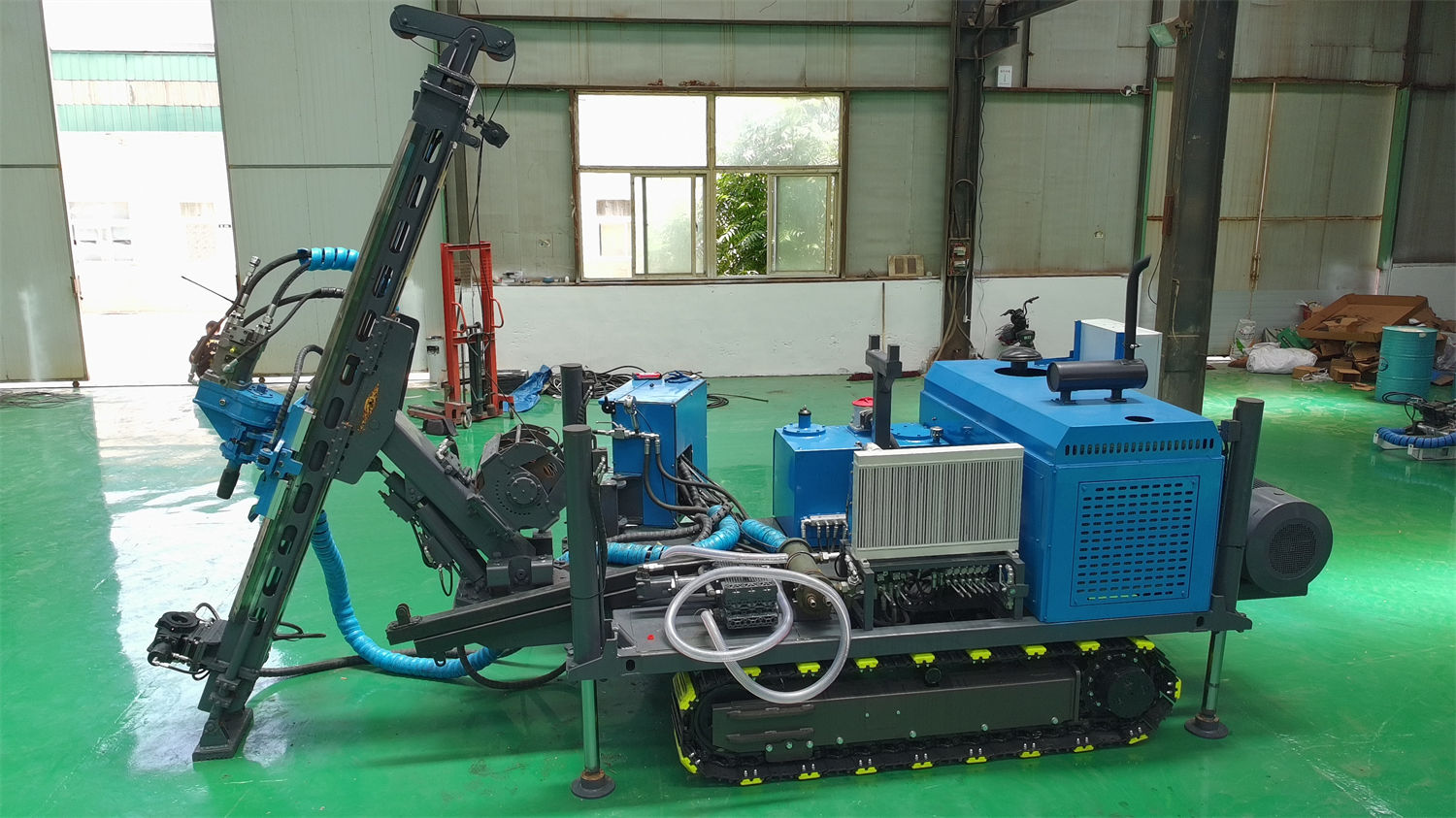

Entegre karotiyer sondaj makinesi güç, hidrolik, kumanda gibi sistemleri bir araya getirir; "taşınabilirlik"i genellikle yer değiştirme ve konumlanma aşamalarında ortaya çıkar: ekipman makine bütünü hâlinde sondaj noktasına hareket eder, bölünmüş tipte olduğu gibi parça parça indirme ve kalem kalem bağlantı gerekmez. Sitemizdeki CR1000I örneğinde, kamuya açık bilgiler onu 1000 metre entegre karotiyer sondaj makinesi olarak konumlandırır; maksimum tork 1200 N·m, sondaj açısı 45°–90°'dir. Bu parametreler onun da kilometre düzeyinde karot alma görevlerine yöneldiğini, yapı biçiminin CR1000P'den farklı olduğunu gösterir.
Ancak entegre tipin bedeli taşıma tarafındadır: makine ağırlığı yoğunlaşmıştır, giriş güzergâhı makine bütününün geçişine uygun olmalıdır, dönüş, eğim ve taşıma koşulları parça parça taşımaya göre daha katıdır; sondaj noktası yolsuz dağlık alandaysa makine bütününün doğrudan ulaşması zor olur ve yol yapımı, teleferik veya kademeli aktarmanın uygulanabilirliği ayrıca değerlendirilmelidir. Bu değerlendirmeler "entegre tip" ifadesinden doğrudan çıkarılamaz; somut modelin toplam ağırlığı, dış boyutları ve saha yol koşullarıyla birlikte kontrol edilmelidir.
İki değerlendirme çizgisi: yol koşulları ve sondaj noktası değişim temposu
Yukarıdaki farkları toparlarsak, seçim yaparken iki çizgi üzerinden ilerlenebilir.
Birinci çizgi: ekipman sondaj noktasına ulaşabiliyor mu
- Güzergâh var ancak dar, virajlı, ağırlık sınırlı: tek parça modül ağırlığı ve boyutu öncelikle kontrol edilir, bölünmüş tipin parçalı taşıması bu tür koşullara daha yakındır.
- Güzergâh makine bütününün geçişine uygun, saha taşıyabilir: entegre tip sahada montajı azaltır, sahaya girdikten sonra daha hızlı çalışma durumuna geçer.
- Tamamen yolsuz: bölünmüş veya entegre fark etmeksizin önce aktarma veya yol yapımı sorunu çözülmelidir; bölünmüş tip tek parça taşıma zorluğunu azaltır, taşımanın kendisini ortadan kaldırmaz.
İkinci çizgi: sondaj noktaları arasında nasıl geçiş yapılır
- Sondaj noktaları dağınık, tek delik süresi uzun: sahada bir kez montaj maliyeti daha uzun inşaat süresine yayılabilir, bölünmüş tipin modüler taşıması daha anlamlıdır.
- Sondaj noktaları yoğun, sık değişiyor: her sökme-takma ve bağlantı tekrar tekrar yaşanır, entegre tipin işlemleri azaltma değeri daha belirgindir.
Bu iki çizgi birbirini dışlayan puanlama kalemleri değil, öncelik-sonralık ilişkisidir: önce "ulaşılabilir mi" çözülür, sonra "ulaşıldıktan sonra nasıl çalışılır" karşılaştırılır. Güzergâh koşulları makine bütününü dışarıda bırakıyorsa, entegre tipin tasarruf ettiği montaj işlemlerini tartışmanın bir dayanağı kalmaz.
Destekleyici koşullar ve teyit edilmesi gereken hususlar
Bölünmüş veya entegre tip fark etmeksizin, bilgilerin yanıtlayabileceği şey ekipmanın kendi parametreleri ve modül yapısıdır; saha doğrulamasının yerini tutamaz. Aşağıdaki hususların teklif talebi ve sahaya giriş öncesinde üretici ve saha ile ayrı ayrı teyit edilmesi gerekir.
- Yol ve taşıma kapasitesi: en dar nokta genişliği, eğim, dönüş yarıçapı, köprü-menfez ağırlık sınırı ve yağışlı veya donma-çözülme dönemlerindeki geçiş değişimleri.
- Kaldırma ve aktarma: modül veya makine bütününün kaldırma noktaları, kaldırma ekipmanının sondaj ağzına ulaşıp ulaşamayacağı, vinç veya teleferik gerekip gerekmediği.
- Saha alanı: bölünmüş tip her modülün yerleşimi ve birleştirme alanı gerektirir, entegre tip makine bütününün konumlanması ve sondaj çubuğu yerleşimi için alan gerektirir; ikisinin platform boyutu gereksinimleri farklıdır.
- Montaj ve devreye alma iş yükü: bölünmüş tipte sahada hidrolik hat, güç ve çamur sistemlerinin bağlanmasına ilişkin somut işlemler ve gereken süre üreticiden teyit edilmeli, kendi başına tahmin edilmemelidir.
- Sökme ve yer değiştirme: proje sonunda modüllerin nasıl söküleceği, taşıma sırasının nasıl düzenleneceği, sahaya girişle simetrik olup olmadığı.
- Güç ve destekleyici donanım: CR1000P bilgilerinde dizel motor güç gereksinimi ≥132 kW olarak listelenir, ayrıca 30 kW×3 elektrik motoru konfigürasyonu da kullanılabilir; somut seçim sahadaki elektrik beslemesi, yakıt ikmali ve bakım kaynaklarına bağlıdır ve proje koşullarına göre ayrıca değerlendirilmelidir.
"Taşınabilirlik" karotiyer sondaj makinelerinde taşıma koşullarıyla tanımlanan göreli bir ifadedir, sahadan bağımsız olarak tek başına karşılaştırılabilecek bir performans değildir. Bölünmüş tip ağırlığı dağıtır ve montajı sahada bırakır; entegre tip sistemleri birleştirir ve geçiş gereksinimlerini yoğunlaştırır. Önce kendi yol koşullarınızı ve sondaj noktası değişim temponuzu netleştirin, sonra somut modelin modül ağırlığına veya makine bütünü yapısına bakın; seçim gerekçesi ancak o zaman sağlam olur.
