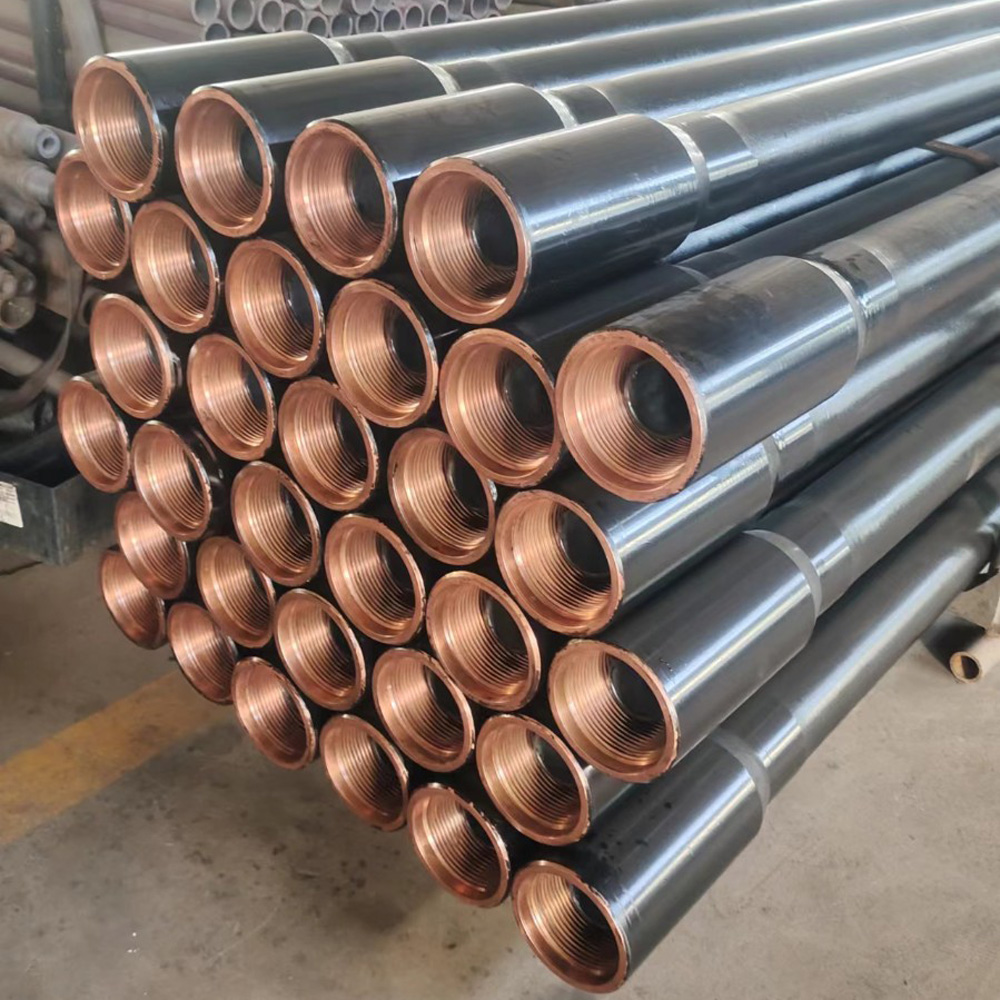

Ters sirkülasyonlu numune alma sondaj çubuğunun sahaya giriş aşamasında ortaya çıkan sorunların çoğu boru gövdesinin kendisinden değil, bağlantıların uyuşmamasından kaynaklanır: diş mevcut sondaj takımıyla aynı sistemde değildir, güç başlığı çıkışı bağlanmaz, RC çekiç özellikleri sondaj çubuğu iç boru kanalıyla uyumsuzdur veya sondaj çubuğu uzunluk kombinasyonu hedef delik derinliği ve kule strokuyla hizalanmaz. Bu sorunlar sevkiyattan önce fark edilirse yalnızca sipariş değişikliği olur; sahaya girdikten sonra fark edilirse parça bekleme, iade-değişim ve iş durmasına dönüşür. Aşağıda "sahaya girmeden önce hangi bağlantı bilgilerinin tamamlanması gerekir" hedefi doğrultusunda kontrol edilmesi gereken içerikler kalem kalem ayrıştırılmakta ve Φ114 çift cidarlı ters sirkülasyonlu sondaj çubuğunun kamuya açık verileri referans alınarak karşılık ilişkisi açıklanmaktadır.
Önce "bağlantı"nın bu sistemde hangi kesimleri kapsadığını ayırt edin
Ters sirkülasyonlu sondaj çubuğu izole bir boru değildir; üst ve alt uçları sırasıyla güç başlığına, RC çekice veya delik dibi sondaj takımına bağlanır, içinde ayrıca bağımsız bir numune dönüş kanalı bulunur. Bağlantı bilgisi denildiğinde en azından şu beş kesim kastedilir:
- Sondaj çubuğu ile sondaj çubuğu arasında, sondaj çubuğu ile delik dibi sondaj takımı arasındaki diş sistemi;
- Sondaj çubuğu üst ucu ile sondaj makinesi güç başlığı çıkışı arasındaki bağlantı biçimi;
- RC çekicin özellikleri ve sondaj çubuğu iç boru kanalıyla uyum ilişkisi;
- Tek çubuk uzunluğu, toplam çubuk sayısı ile hedef delik derinliği ve kule stroku arasındaki kombinasyon;
- Mevcut sondaj takımı sisteminin bütününde diş, boru çapı ve aksesuarların tutarlı olup olmadığı.
Bu beş kesimden herhangi birinde bilgi eksikse, tüm ters sirkülasyonlu sondaj takımının sahaya girmeden önce sorunsuz bağlanıp çalışıp çalışamayacağını değerlendirmek çok zordur. Kamuya açık veriler bunların bir kısmı için net seçenekler sunarken diğer kısmı için saha konfigürasyonuna göre ayrıca teyit edilmesini gerektirir.
Diş sistemi: veriler seçenek sunuyor, ancak seçenek sahadaki takım anlamına gelmez
Φ114 çift cidarlı ters sirkülasyonlu sondaj çubuğunun kamuya açık verileri, bağlantı dişinin Remet, Metzke, FH veya IF olarak seçilebileceğini belirtir. Bu dört kalem satın alma sırasındaki seçenek aralığıdır; "herhangi biri seçilirse kullanılabilir" anlamına gelen genel bir bağlantı değildir. Gerçek sipariş sırasında verilerin kendisi de şunu hatırlatır: somut diş özellikleri sondaj makinesi, güç başlığı, RC çekiç ve mevcut sondaj takımı sistemine göre teyit edilmelidir.
Sahaya girmeden önce kontrol edilmesi gereken "hangi dişi seçiyoruz" değil, "sahada hâlihazırda kullanılan takım hangi diştendir" sorusudur. Buna şunlar dahildir:
- Mevcut sondaj çubukları, kavrama bağlantıları ve adaptörlerin kullandığı diş sistemi;
- RC çekicin üst ucu ile sondaj çubuğu bağlantısının diş sistemi;
- Güç başlığı çıkışının adaptör gerektirip gerektirmediği ve bu adaptörün diş biçimi.
Sahada farklı sistemlerdeki sondaj takımları karışık kullanılıyorsa özellikle hangi ucun referans alınacağı teyit edilmelidir. Veriler farklı diş sistemleri arasındaki adaptör listesini sunmamaktadır; bu kısım üreticiye ve saha sondaj takımı yönetimine ayrı ayrı teyit ettirilmelidir, dört dişin sahada birbiriyle değiştirilebileceği varsayılmamalıdır.
Sondaj makinesi ve güç başlığı: önce çıkışın bağlanıp bağlanamayacağını teyit edin
Sondaj çubuğu ile sondaj makinesi arasındaki bağlantı güç başlığının çıkış ucunda gerçekleşir. Kamuya açık veriler seçim açıklamasında sondaj makinesi modelinin belirtilmesini ister; bunun amaçlarından biri bu ucu teyit etmektir. Önceden netleştirilmesi gereken bilgiler şunlardır:
- Sondaj makinesi modeli ve güç başlığı çıkışının bağlantı biçimi;
- Güç başlığı ile sondaj çubuğu üst ucu arasında adaptör gerekip gerekmediği;
- Güç başlığının iç deliği veya merkez kanalının çift cidarlı sondaj çubuğunun iç boru numune dönüş kanalıyla uyumlu olup olmadığı.
Son madde kolayca gözden kaçar. Çift cidarlı sondaj çubuğu dış boru ve iç boru aracılığıyla bağımsız bir hava akışı ve kırıntı geri kazanım kanalı oluşturur; numune iç borudan yüzeye döner. Güç başlığının bu ucunda karşılık gelen kanal veya bağlantı yoksa iç boru numune dönüş yolu yüzey tarafında bağlanamaz. Veriler güç başlığı merkez kanalının somut gereksinimlerini ayrıntılandırmamaktadır; bu, sondaj makinesi üreticisine veya ekipman tedarikçisine teyit ettirilmesi gereken bir bağlantı koşuludur.
RC çekiç özellikleri: sondaj çubuğu iç boru kanalıyla bir eşleşme ilişkisidir
Veriler RC çekiç özelliklerini satın alma sırasında belirtilmesi gereken bilgilerden biri olarak listeler ve çift cidarlı sondaj çubuğunun RC ters sirkülasyonlu sondaj sistemine uygun olduğunu belirtir. RC çekiç ile sondaj çubuğu arasındaki ilişki yalnızca dişin vidalanıp vidalanamaması değil, aynı zamanda çekiç gövdesi özelliklerinin sondaj çubuğu iç boru kanalıyla eşleşmesini de kapsar. Sahaya girmeden önce şunlar teyit edilmelidir:
- RC çekicin modeli ve özellikleri ile üst uç bağlantı dişi;
- RC çekiç ile sondaj çubuğu iç boru kanalı arasındaki boyut eşleşme ilişkisi;
- Sondaj çubuğu dış boru çapı ile RC çekiç dış çapı ve delik çapı arasındaki uzamsal ilişki.
Φ114 sondaj çubuğunun dış boru çapı 114 mm, cidar kalınlığı 8–10 mm, iç boru aşınmaya dayanıklı malzemedendir. Veriler iç borunun somut iç çap değerini vermemekte, çeşitli RC çekiç özellikleriyle eşleşme tablosunu da listelemmektedir. Bu nedenle "bu RC çekiç Φ114 sondaj çubuğuna uyar mı" sorusu yalnızca dış çaptan çıkarılamaz; RC çekiç özellikleri ve sondaj çubuğu iç boru bağlantısı kalem kalem üreticiye teyit ettirilmelidir.
Uzunluk kombinasyonu: 1500–9500 mm seçenekleri delik derinliği ve kule strokuna oturtulmalı
Bu model sondaj çubuğunun uzunluk aralığı 1500–9500 mm'dir. Bu aralık tek çubuk uzunluğunun projeye göre seçilebileceğini gösterir, ancak belirli bir uzunluk kombinasyonunun belirli bir delik derinliğine uygun olduğunu göstermez. Sahaya girmeden önce uzunluk aşağıdaki koşullarla birlikte kontrol edilmelidir:
- Hedef delik derinliği ve tahmini toplam sondaj çubuğu sayısı;
- Sondaj makinesi kule stroku veya tek ilerleme uzunluğu ile çubuk ekleme, çubuk sökme çalışma alanı;
- Nakliye ve saha stoklama koşullarının tek çubuk uzunluğuna getirdiği kısıtlar;
- Delik ağzından güç başlığına kadar olan yüksekliğin seçilen tek çubuk uzunluğunun sorunsuz eklenip sökülmesine izin verip vermediği.
Veriler yalnızca uzunluk aralığını verir; önerilen tek çubuk uzunluğu ile delik derinliği arasındaki karşılık ilişkisini vermez, farklı uzunluk kombinasyonlarının sondaj verimliliğine etkisini de açıklamaz. Bu kısım proje delik derinliği ve sondaj makinesi kule parametrelerine göre ayrıca hesaplanmalıdır. "Aralığın geniş olması"nı doğrudan "her delik derinliğine uygun" olarak anlamak, uzunluk kombinasyonu ile saha operasyonu arasındaki gerçek kısıtları gizler.
Mevcut sondaj takımı sistemi: tutarlılık, tek parça parametrelerinden önce kontrol edilmeye değer
Veriler seçim açıklamasında "mevcut sondaj takımı sistemi"ni sondaj makinesi modeli, RC çekiç özellikleri, sondaj çubuğu uzunluğu, diş tipi, hedef delik derinliği ve ana formasyon bilgileriyle birlikte sıralar. Bunun nedeni ters sirkülasyonlu sondaj çubuğunun mevcut sondaj takımıyla bir dizi oluşturmasıdır: kavrama bağlantıları, adaptörler, stabilizatörler veya diğer delik dibi ekipmanlarının diş ve boru çapları yeni eklenen sondaj çubuklarıyla tutarlı değilse, tek sondaj çubuğunun parametreleri ne kadar uygun olursa olsun tam bir sondaj dizisi oluşturulamaz.
Sahaya girmeden önce mevcut sondaj takımı bilgilerinin aşağıdaki sırayla düzenlenmesi önerilir:
- Sondaj çubuğuna doğrudan bağlanan her ekipmanı ve diş sistemini listeleyin;
- Hangi parçaların yeni eklendiğini, hangilerinin mevcut olduğunu işaretleyin;
- Mevcut adaptörlerin yeni ve eski uçlar arasındaki diş farkını karşılayıp karşılayamadığını teyit edin;
- Boru gövdesi dış çapı ve cidar kalınlığını mevcut sondaj takımıyla birlikte kontrol edin, aynı sondaj dizisinde farkı çok büyük boru gövdelerinin karışık kullanılmasından kaçının.
Veriler adaptör veya aksesuar özellik listesi sunmamakta, farklı boru gövdelerinin karışık kullanımındaki kısıtları da açıklamamaktadır. Bu kısım ancak sondaj takımı kayıtları ile üretici teyidi arasında kalem kalem netleştirilebilir.
Bağlantı bilgisi kontrol listesi
Yukarıdaki içerikleri nesneye göre düzenlenmiş bir listede toplamak, teklif alma ve sevkiyat öncesinde kalem kalem işaretlemeyi veya "teyit bekliyor" olarak not düşmeyi kolaylaştırır.
| Kontrol nesnesi | Netleştirilmesi gereken bilgi | Verilerdeki dayanak veya eksiklik |
|---|---|---|
| Sondaj çubuğu dişi | Sahadaki sondaj takımının gerçekte kullandığı diş sistemi; Remet, Metzke, FH, IF'den hangisine karşılık geldiği | Veriler dört seçenek sunar ve sondaj makinesi, güç başlığı, RC çekiç ve mevcut sondaj takımına göre teyit edilmesini ister |
| Sondaj makinesi/güç başlığı | Güç başlığı çıkış bağlantı biçimi; adaptör gerekip gerekmediği; merkez kanalın iç boru numune dönüşüne bağlanıp bağlanamayacağı | Veriler sondaj makinesi modelinin belirtilmesini ister; güç başlığı ucu somut bağlantısı ayrıntılandırılmamıştır |
| RC çekiç | Çekiç gövdesi özellikleri ve üst uç dişi; iç boru kanalıyla eşleşme ilişkisi | Veriler RC çekiç özelliklerinin belirtilmesini ister; eşleşme tablosu ve iç boru somut iç çapı verilmemiştir |
| Uzunluk kombinasyonu | Tek çubuk uzunluğu, toplam çubuk sayısının delik derinliği, kule stroku ve nakliye koşullarıyla uyumu | Veriler 1500–9500 mm aralığını verir, önerilen kombinasyonu vermez |
| Mevcut sondaj takımı sistemi | Adaptör, kavrama bağlantısı gibi aksesuarların diş ve boru çapı tutarlılığı | Veriler mevcut sondaj takımı bilgilerinin belirtilmesini ister; aksesuar listesi vermez |
Hangi bilgiler verilerde netleşmiştir, hangileri ayrıca teyit edilmelidir
Kamuya açık verilerde netleşmiş kısımlar şunlardır: dış boru çapı 114 mm, cidar kalınlığı 8–10 mm, uzunluk aralığı 1500–9500 mm, dört seçilebilir diş sistemi, çift cidarlı yapı (yüksek dayanımlı alaşım çelik dış boru artı aşınmaya dayanıklı iç boru) ve maden araması, cevher numune alma ve jeolojik sondajda RC ters sirkülasyonlu numune almaya uygunluğu. Veriler ayrıca gerçek sipariş sırasında somut diş özelliklerinin sondaj makinesi, güç başlığı, RC çekiç ve mevcut sondaj takımı sistemine göre teyit edilmesi gerektiğini belirtir.
Verilerde verilmeyen ve ayrıca teyit edilmesi gereken kısımlar şunlardır: iç borunun somut iç çapı; çeşitli RC çekiç özellikleriyle eşleşme tablosu; güç başlığı merkez kanalının bağlantı gereksinimleri; farklı diş sistemleri arasındaki adaptör özellikleri; önerilen tek çubuk uzunluğu ve delik derinliği kombinasyonu; farklı sondaj makinesi konfigürasyonları, delik derinlikleri ve formasyon koşullarının sondaj çubuğunun gerçek kullanım etkisi ve ömrüne etkisi. Bu eksiklikler bağlantı bilgisinin sahaya giriş öncesi kontrol ana hattı olarak kullanılmasını engellemez, ancak tüm sondaj takımının uyum değerlendirmesinin yalnızca model ve parametre tablosuna dayanarak tamamlanamayacağı anlamına gelir.
Saha koşulları henüz tam değilse uygulanabilir bir yöntem şudur: önce sondaj makinesi modeli, güç başlığı çıkış biçimi, RC çekiç özellikleri, mevcut sondaj takımı diş sistemi ve hedef delik derinliğini tek sayfalık bir bilgi formunda toplayın, ardından verilerdeki seçilebilir dişler ve uzunluk aralığıyla karşılaştırarak kalem kalem "teyit edildi" veya "üretici teyidi bekliyor" olarak işaretleyin. "Teyit bekliyor" kalemleri sıfırlanmadan önce sondaj çubuğunun sahaya giriş zamanı, sondaj başlangıç planından çok yakın bir tarihe planlanmamalıdır.
