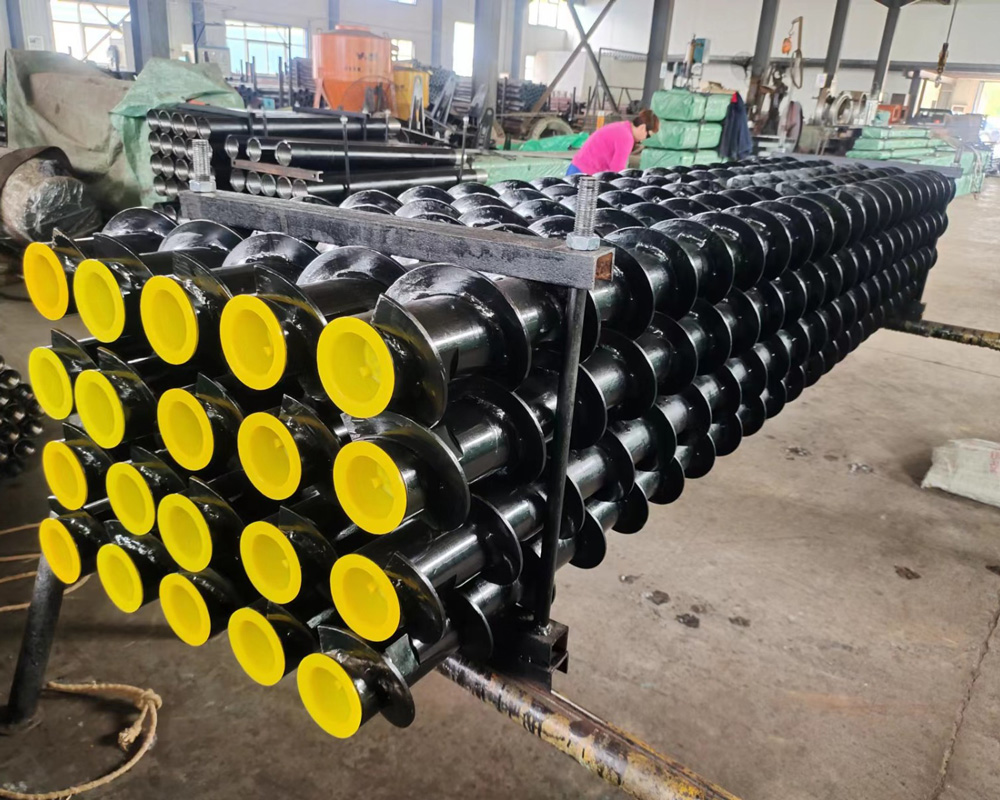

Helezonik sondaj çubuğu seçiminde sıklıkla iki rakam birbiriyle uyuşmaz: eldeki sondaj deliği tasarım derinliği, çubuk verilerindeki önerilen derinliğe yakın veya onu aşar; matkap çapı ise uyum aralığının iki ucuna düşer. Bu durumda yalnızca "yeterli mi" sorusuna cevap vermek zordur, çünkü önerilen sondaj derinliği ile uyumlu matkap çapı farklı iki şeyi ifade eder: ilki sondaj kolonunun delik içindeki toplam uzunluğunu ve yük koşullarını sınırlar, ikincisi matkap ile helezonik gövde arasındaki uyum ilişkisini sınırlar. Bu makale, Φ42S helezonik jeolojik sondaj çubuğunun kamuya açık parametrelerini referans alarak bu iki koşulu ayrı ayrı ele alır, değerlendirme sırasını ve hâlâ teyit edilmesi gereken hususları açıklar.
Önce iki rakamın neyi sınırladığını ayırt edin
Φ42S verilerinde önerilen sondaj derinliği 100 m, uyumlu matkap çapı 65–146 mm olarak belirtilmiştir. Bu iki değer aynı boyutun sınırları değildir: önerilen sondaj derinliği, sürekli sondaj sırasında sondaj kolonu kombinasyonunun toplam uzunluğunu ve bunun getirdiği iletim yükünü işaret eder; uyumlu matkap çapı ise matkap ile helezonik gövde ve helezon çapı arasındaki geometrik ve talaş tahliye uyumunu işaret eder. Helezonik sondaj çubuğunun yeterli olup olmadığını belirlerken bu iki koşul ayrı ayrı karşılaştırılmalı, bir rakam diğerinin yerine kullanılmamalıdır.
Delik derinliğine göre değerlendirme: 100 m önerilen değerdir, kapasite üst sınırı değildir
Verilerde 100 m, önerilen sondaj derinliği olarak yazılmış ve maden patlatma, kömür madeni derin delik sondajı ve jeolojik sondaj için uygun olduğu belirtilmiştir. Buradaki "önerilen", verilerde tanımlanan orta sert jeolojik koşullarda, standart sondaj ekipmanı kombinasyonuyla kullanıldığında referans değer anlamına gelir; her zeminde, her sondaj açısında istikrarlı biçimde ulaşılabileceği anlamına gelmediği gibi 100 m'nin aşılması durumunda kesinlikle kullanılamayacağı anlamına da gelmez. Gerçek delik derinliği bu değere yaklaştığında veya aştığında, zemin sertliği, sondaj açısı, talaş tahliye koşulları ve sondaj makinesinin çıkış kapasitesi birlikte değerlendirilmelidir. Verilerde farklı zeminler veya farklı eğim açıları için derinlik düzeltmesi verilmemiştir; bu kısım yalnızca üreticiden veya saha teknik personelinden teyit edilebilir.
Matkap çapına göre değerlendirme: 65–146 mm uyum aralığıdır
Uyumlu matkap çapı 65–146 mm, helezonik gövde çapı 42 mm ve helezon çapı 50–100 mm olan bu geometrik ilişkiye karşılık gelir. Matkap çapının aralık içinde olması, matkap ile helezonik kısım arasındaki uyumun verilerde belirtilen aralıkta olduğunu gösterir; ancak aralığın iki ucu farklı talaş tahliye alanı ve tork ihtiyacına karşılık gelir. Matkap çapı büyüdükçe birim ilerleme başına kaya talaşı miktarı artar ve helezonik talaş tahliyesinin yükü de ağırlaşır. Verilerde helezonik gövdenin kaya talaşını ve kırıntıyı dışarı taşımaya yardımcı olduğu, delik içinde talaş birikmesini azalttığı belirtilmiş, ancak farklı matkap çapları için talaş tahliye verimliliği verisi sunulmamıştır. Bu nedenle aralığın büyük ucuna yakın kullanımda hava kompresörü veya yıkama koşulları, sondaj makinesi devri ve ilerleme uyumu da teyit listesine eklenmelidir.
Tork ve gövde özellikleri: sondaj sürecinin stabil kalıp kalamayacağını belirler
Bu modelin maksimum torku 3000 N·m, gövde çapı 42 mm, çelik sınıfı DZ50, bağlantı sertliği HPC28-32'dir. Tork değeri, orta sert zeminlerde dönme yükünü iletme kapasitesine karşılık gelir; delik derinliği ve matkap çapından bağımsız bir gösterge değildir: delik derinleştikçe sondaj kolonu uzar ve matkaba iletilen etkin tork ile delik ağzı çıkışı arasındaki farka daha fazla dikkat edilmesi gerekir; matkap çapı büyüdükçe kaya kırma için gereken dönme direnci de genellikle artar. Verilerde bu modelin orta sert jeolojik koşullarda sürekli sondaj ve talaş tahliyesi işlemlerine uygun olduğu belirtilmiş, ancak farklı kaya türleri için tork ihtiyacı karşılaştırması verilmemiştir; gerçek kombinasyonun uygun olup olmadığı sondaj makinesi kapasitesiyle birlikte ayrıca hesaplanmalıdır.
Uzunluk kombinasyonu, çubuk ekleme sayısını ve toplam uzunluk kontrolünü etkiler
1 m, 2 m, 3 m gibi yaygın uzunluklar sunulabilir. Uzunluk seçimi hem hedef delik derinliğine tam sayılı parçalarla yakın bir değere ulaşılıp ulaşılamayacağını hem de çubuk ekleme sayısını ve delik ağzı çalışma alanını etkiler. Verilerde belirli bir uzunluk kombinasyonunun zorunlu olduğu belirtilmemiştir; gerçek kombinasyon sondaj makinesi yapısı, inşaat alanı ve hedef delik derinliğiyle birlikte belirlenmelidir.
Koşulları aynı kontrol tablosuna yerleştirin
| Kontrol maddesi | Verilerde belirtilen içerik | Değerlendirmede dikkat edilmesi gerekenler |
|---|---|---|
| Hedef delik derinliği | Önerilen sondaj derinliği 100 m | Önerilen değerdir; aşırı derinlik veya karmaşık zeminlerde ayrıca teyit gerekir |
| Matkap çapı | Uyumlu 65–146 mm | Aralığın iki ucunda talaş tahliyesi ve tork ihtiyacı farklıdır |
| Gövde ve helezon | Gövde Φ42 mm, helezon çapı 50–100 mm | Matkap çapıyla geometrik uyum oluşturur |
| Tork | Maksimum 3000 N·m | Sondaj makinesi çıkışı ve zemin koşullarıyla birlikte hesaplanmalıdır |
| Uzunluk | 1 m / 2 m / 3 m | Delik derinliği ve inşaat alanına göre kombine edilir |
Verilerin kapsamadığı, ayrıca teyit edilmesi gereken kısımlar
- Sondaj makinesi modeli ve güç başlığı çıkış bağlantısı: Verilerde belirli bağlantı standardı verilmemiştir; sipariş öncesinde bağlantı ölçüleri ve uyum gereksinimleri teyit edilmelidir.
- Zemin sertliği ve sondaj açısı: Verilerde farklı jeolojik koşulların, sondaj ekipmanı kombinasyonlarının, sondaj açılarının ve çalışma yöntemlerinin gerçek kullanım etkisini, talaş tahliye verimliliğini ve kullanım ömrünü etkileyebileceği belirtilmiş, ancak düzeltme katsayısı veya sınıflandırma verisi verilmemiştir.
- Önerilen derinliğin aşılması durumundaki gerçek performans: Verilerde yalnızca önerilen değer verilmiş, aşırı derinlik kullanım koşulları için kapasite açıklaması sunulmamıştır.
- Matkap çapı 146 mm'ye yaklaştığında talaş tahliyesi ekipmanı: Verilerde ilgili hava debisi, su debisi veya devir önerisi verilmemiştir.
Özetle, helezonik sondaj çubuğunun yeterli olup olmadığını belirlerken "hedef delik derinliği önerilen değere yakın mı—matkap çapı uyum aralığında mı ve hangi uca yakın—sondaj makinesi çıkış torku ve bağlantısı uyuşuyor mu—uzunluk kombinasyonu delik derinliğini kapsayabiliyor mu" sırasıyla madde madde kontrol edilebilir. Φ42S verileri gövde özelliklerini, uyum aralığını ve önerilen derinliği yanıtlayabilir; ancak bağlantı standardı, aşırı derinlik performansı ve farklı zeminlerdeki gerçek etkiler satın alma öncesinde hâlâ üreticiden teyit edilmelidir.
