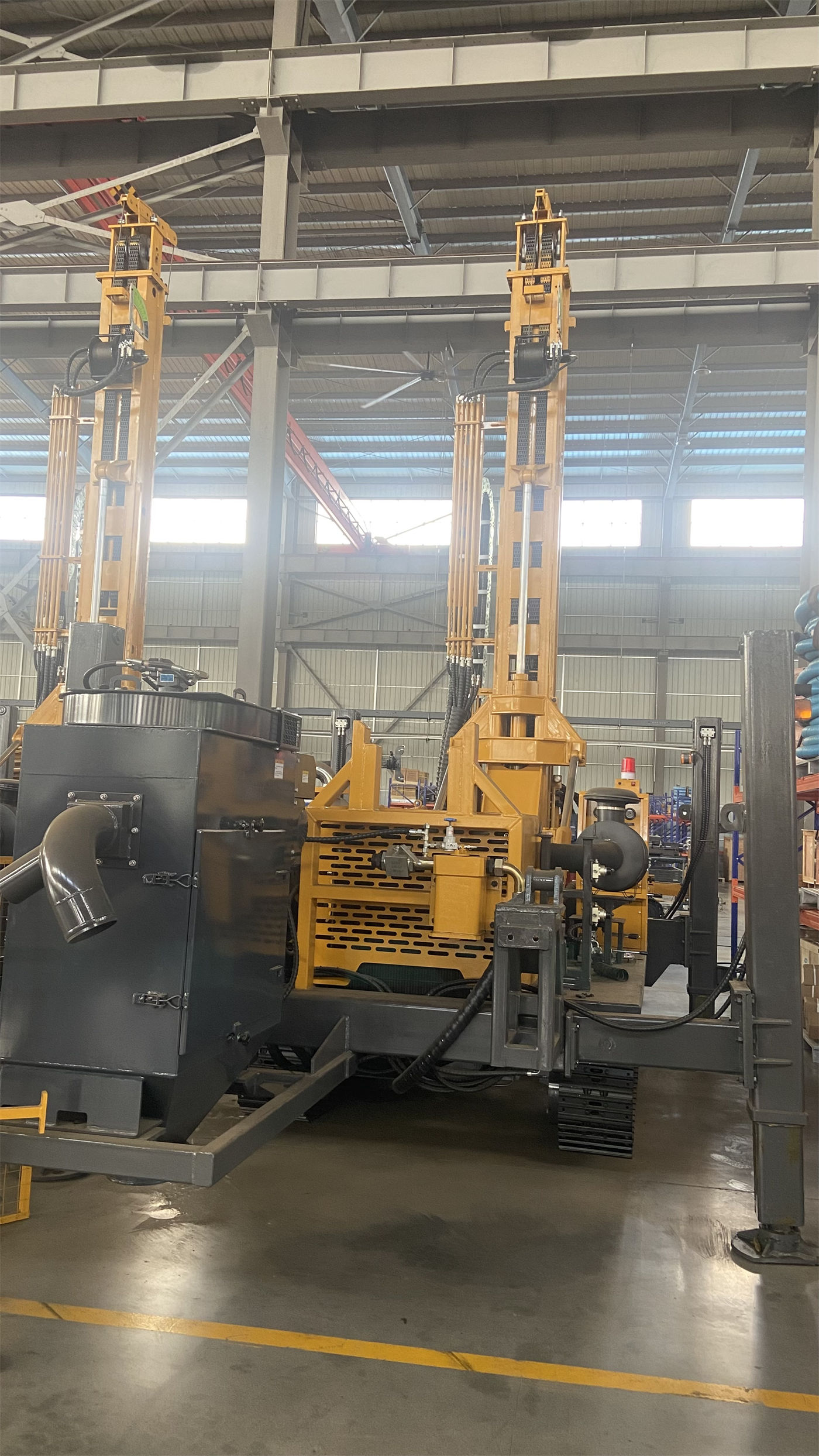

450 metre sınıfı ve 400 metre sınıfı su kuyusu sondaj makinelerini karşılaştırırken en sık yapılan şey, yalnızca iki nominal sondaj derinliğini karşılaştırmaktır: 450 m, 400 m'den 50 m daha fazladır ve buna dayanarak birincinin "daha derine indiği" sonucuna varılır. Bu sonuç yanlış olmasa da, gerçek seçimde en sık karşılaşılan soruyu yanıtlayamaz: aynı kuyuda, iki ekipman çubuk ekleme sayısı, kuyu içi direnç, delik çapı ve taşıma düzenlemeleri açısından farklı sonuçlar doğurur mu? Bu makale, sitemizdeki WR450SE'nin açık parametrelerini örnek alarak, nominal sondaj derinliğinin ötesindeki birkaç sayısal grubu katmanlar halinde inceler.
Önce bir şeyi netleştirelim: sondaj derinliği bir üst sınır tanımıdır
WR450SE verilerinde maksimum sondaj derinliği 450 m, delik çapı 105–400 mm'dir. Bu iki değerin birlikte verilmesi, bağımsız iki gösterge olmadıklarını, aynı kısıt grubunu oluşturduklarını gösterir: delik çapı aralığın üst sınırına doğru giderken, 450 m civarına hâlâ ulaşılabilir mi? Bu, zemin, sondaj ekipmanı ve kuyu tamamlama yapısına bağlıdır. Verilerde "her delik çapında 450 m'ye ulaşılabilir" ifadesi yoktur, bu nedenle maksimum sondaj derinliğini varsayılan uygulama derinliği olarak almak uygun değildir.
400 metre sınıfı modellerle karşılaştırırken, ilk netleştirilmesi gereken soru "50 m fazlanın değip değmeyeceği" değil, bu 50 m'nin hangi delik çapında marj sağladığıdır. Proje tasarım kuyu derinliği 300–380 m aralığında ve delik çapı orta aralıkta yoğunlaşıyorsa, nominal sondaj derinliği sınıfı farkı belirleyici olmayabilir; tersine, yerel akifer dağılımı düzensizse ve kuyu derinliğinin su bulma sonucuna göre sahada artırılması gerekiyorsa, sondaj derinliği marjının önemi ortaya çıkar. Bu nokta verilerin ötesinde, projenin kendi hidrolojik koşullarıyla değerlendirilmelidir.
Sondaj çubuğu uzunluğu çubuk ekleme sıklığını değiştirir
WR450SE 6 m sondaj çubuğunu destekler, önerilen sondaj çubuğu çapı 89 / 102 mm'dir. Sondaj çubuğu uzunluğu bir kapasite göstergesi olarak kullanılmaz, ancak orta-derin kuyu uygulamalarında çubuk ekleme ve çıkarma sayısını doğrudan etkiler. Kuyu derinliği arttıkça, çubuk ekleme/çıkarma için harcanan yardımcı süre oranı genellikle artar; 6 m çubuk, daha kısa çubuklara kıyasla aynı kuyu derinliğinde bağlantı sayısını azaltabilir.
Bunun sondaj derinliği sınıfıyla ilişkisi şudur: iki ekipmanın nominal sondaj derinliği 50 m farklıysa ve sondaj çubuğu uzunlukları farklıysa, gerçek uygulama ritmindeki fark, ardışık çok sayıda kuyu içeren projelerde büyür. Veriler, WR450SE'nin belirli zeminlerdeki çubuk ekleme süresi verilerini içermez, bu nedenle burada yalnızca "bağlantı sıklığını azaltma" yönündeki sonuca işaret edilebilir; işçilik saatine veya verimlilik değerine dönüştürülemez.
Kaldırma kuvveti ve kuyu derinliği birbirine bağlıdır
WR450SE'nin kaldırma kuvveti 20 T'dir. Kaldırma kuvvetinin derin kuyu bölümündeki kullanımı esas olarak sondaj değil, sondaj çubuğu indirme/kaldırma, delikli çekiç geri kazanımı ve kısmen muhafaza borusu işlemleridir. Kuyu derinleştikçe, sondaj çubuğunun kendi ağırlığı ve kuyu duvarı sürtünmesi artar; kaldırma direnci anormal olduğunda önce kuyu duvarı, talaş tahliyesi ve ekipman durumu değerlendirilmeli, ardından kuyu temizleme, yavaş kaldırma veya muhafaza borusu gibi önlemler düşünülmelidir.
Verilerin bu maddedeki sınırı açıktır: 20 T kaldırma kuvveti, 450 metre sınıfı normal sondaj çubuğu indirme/kaldırma için yeterli olarak tanımlanmıştır; farklı sondaj ekipmanı kombinasyonları için güvenlik marjı hesaplama yöntemi verilmemiştir. Bu nedenle 400 metre sınıfı ve 450 metre sınıfı ekipmanları karşılaştırırken, kaldırma kuvveti konfigürasyonları farklıysa, toplam ekipman ağırlığı ve kuyu içi sürtünme ayrı ayrı listelenip kontrol edilmeli, doğrudan sondaj derinliği sınıfından çıkarım yapılmamalıdır.
Dönüş torkunun iki kademesi farklı kuyu bölümlerine karşılık gelir
WR450SE'nin maksimum dönüş torku 9000 / 4500 N·m, karşılık gelen maksimum dönüş hızı 90 / 180 r/min'dir. Düşük hız yüksek tork durumu daha çok büyük delik çapı, sert kaya veya yüksek dirençli kuyu bölümlerine yakındır; yüksek hız durumu direncin nispeten düşük olduğu sondaj aşamaları için uygundur. Çift çalışma modunun anlamı, aynı ekipmanın iki çalışma eğilimini kapsayabilmesidir; iki sayı keyfi olarak kullanılamaz.
450 metre ve 400 metre sınıfı karşılaştırmasında, tork değerinin kendisi bir yargı dayanağı değildir; delik çapı aralığı ve kaya türü ile birlikte değerlendirilmelidir. Veriler, tork ile belirli kaya dayanımı arasındaki ilişkiyi ve 9000 N·m durumunda sürekli çalışma süresi sınırını vermemektedir; bu iki husus satın alma öncesinde üreticiden teyit edilmesi gereken içeriklerdir.
Güç ve pnömatik parametreler eşleştirme yöntemini belirler
WR450SE 92 kW güç sistemi kullanır; pnömatik delikli çekiç sondajı için önerilen çalışma basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/min'dir ve orta, yüksek hava basınçlı delikli çekiçlerle eşleştirilebilir. Delik çapı arttığında, kaya sertleştiğinde veya rakım yükseldiğinde, hava kompresörü debisi gereksinimi daha yüksek olur; bu nedenle hava kompresörü seçerken hem basınç hem de debiye dikkat edilmelidir.
Verilerde verilen referans sondaj verimliliği 10–35 m/h'dir; saha sonuçları zemin, ekipman, hava kompresörü ve operasyondan etkilenir. Bu aralık, iki ekipmanın "hızlı/yavaş" karşılaştırması için uygun değildir, çünkü bu makinenin çeşitli çalışma koşullarındaki sonuç aralığını tanımlar ve belirli bir zemine bağlı koşullardan yoksundur.
Gevşek zeminler için bu model, çamur dönüşlü duvar koruma ve talaş taşıma yapabilir; çamur pompası proje zemini ve uygulama yöntemine göre seçilebilir. Kırık zonlar ve çatlaklı zeminler için verilerde köpük veya muhafaza borusu gerekebileceği belirtilmiş ve kuyu temizliğinin güçlendirilmesi önerilmiştir. Bu içerikler proses uyarlamasıdır, ekipmanın kendi kapasite taahhüdü değildir.
Taşıma koşulları sondaj derinliği sınıfından çıkarılamaz
WR450SE'nin toplam ağırlığı yaklaşık 8,5 T, dış boyutları yaklaşık 5,85 × 1,8 × 2,4 m, yürüme hızı yaklaşık 2,5 km/h, maksimum tırmanma açısı referansı 21°, hidrolik ayak stroku 1,6 m'dir. Bu parametreler, ekipmanın sahaya girip giremeyeceğini ve konumlanıp konumlanamayacağını belirler; sondaj derinliği ile doğrudan dönüşüm ilişkisi yoktur. Taşımadan önce zemin taşıma kapasitesi teyit edilmeli; yumuşak zemin ve kaygan alanlarda dikkatli hareket edilmeli; yumuşak zeminlerde ayaklar için takoz kullanılmalıdır.
450 metre sınıfı ve 400 metre sınıfı modeller yan yana karşılaştırıldığında, toplam ağırlık, dış boyutlar ve ayak konfigürasyonu farkları, özellikle köy yolları, çiftlik yolları ve dar alanlı projelerde, sondaj derinliği farkından daha fazla uygulama organizasyonunu etkileyebilir.
Proje koşullarına göre kontrol tablosu
| Kontrol maddesi | WR450SE açık değeri | Karşılaştırmada birlikte teyit edilmeli |
|---|---|---|
| Maksimum sondaj derinliği | 450 m | Karşılık gelen delik çapı aralığı 105–400 mm |
| Sondaj çubuğu | 6 m, önerilen çap 89 / 102 mm | Çubuk ekleme/çıkarma sıklığı ve saha işgücü düzeni |
| Kaldırma kuvveti | 20 T | Toplam ekipman ağırlığı, kuyu duvarı sürtünmesi, muhafaza borusu işlemi |
| Dönüş torku | 9000 / 4500 N·m, 90 / 180 r/min | Delik çapı ve kaya türü |
| Güç | 92 kW | Sürekli sert kaya uygulamasında soğutma ve filtre bakımı |
| Pnömatik parametreler | 1,2–3,5 MPa, 16–55 m³/min | Hava kompresörünün basınç ve debisi birlikte kontrol edilmeli |
| Makine formu | Yaklaşık 8,5 T, yaklaşık 5,85 × 1,8 × 2,4 m | Giriş yolu, saha taşıma kapasitesi ve taşıma yöntemi |
Verilerin desteklediği yargılar ve teyit edilmesi gereken hususlar
Sitemizdeki WR450SE'nin açık verilerine dayanarak, bu modelin sondaj derinliği, delik çapı, sondaj çubuğu uzunluğu, kaldırma kuvveti, çift çalışma modlu torku, gücü, pnömatik parametreleri ve makine formu teyit edilebilir; ayrıca verilerin kendisinin belirli zemine bağlı verimlilik taahhüdü vermediği, farklı sondaj ekipmanı kombinasyonları için marj hesaplaması sunmadığı ve 500 metre üzeri ekipman kapasitesi tanımı içermediği de teyit edilebilir.
Bu nedenle, 450 metre sınıfı ve 400 metre sınıfı su kuyusu sondaj makinelerini birlikte seçim değerlendirmesine tabi tutarken, aşağıdaki maddeler satın alma öncesinde yazılı olarak teyit edilmelidir: proje tasarım kuyu derinliği ve delik çapı kombinasyonu, yerel ana kaya türü, sondaj ekipmanı ve muhafaza borusu özellikleri, planlanan hava kompresörünün basıncı ve debisi, taşıma güzergâhı ve saha taşıma koşulları. Bu koşullar netleştikten sonra sondaj derinliği sınıfının karşılaştırma anlamı olur; koşullar net değilken yalnızca nominal sondaj derinliğine bakmak, saha uygulamasına uygun olmayan sonuçlar doğurabilir.
