"Mini paletli su kuyusu sondaj makinesi" ifadesi iki özellik grubunu işaret eder: kompakt gövde ve paletli yürüyüş. Bu ifade kapasite üst sınırını tanımlamaz, dolayısıyla "her yere girebilir" sonucunu çıkarmak doğru değildir. Hangi arazi tipine daha uygun olduğunu netleştirmek için "uygunluk" kavramını karşılaştırılabilir koşullara ayırmak gerekir. Sitemizdeki WR220SE verileri nispeten eksiksiz olduğundan, aşağıda onu referans örnek olarak alıp madde madde karşılaştırıyoruz; diğer kompakt paletli modeller de aynı sırayla kendi kendine kontrol edilebilir.
"Mini paletli" geçiş ve yürüyüşü tanımlar, sondaj kapasitesini değil

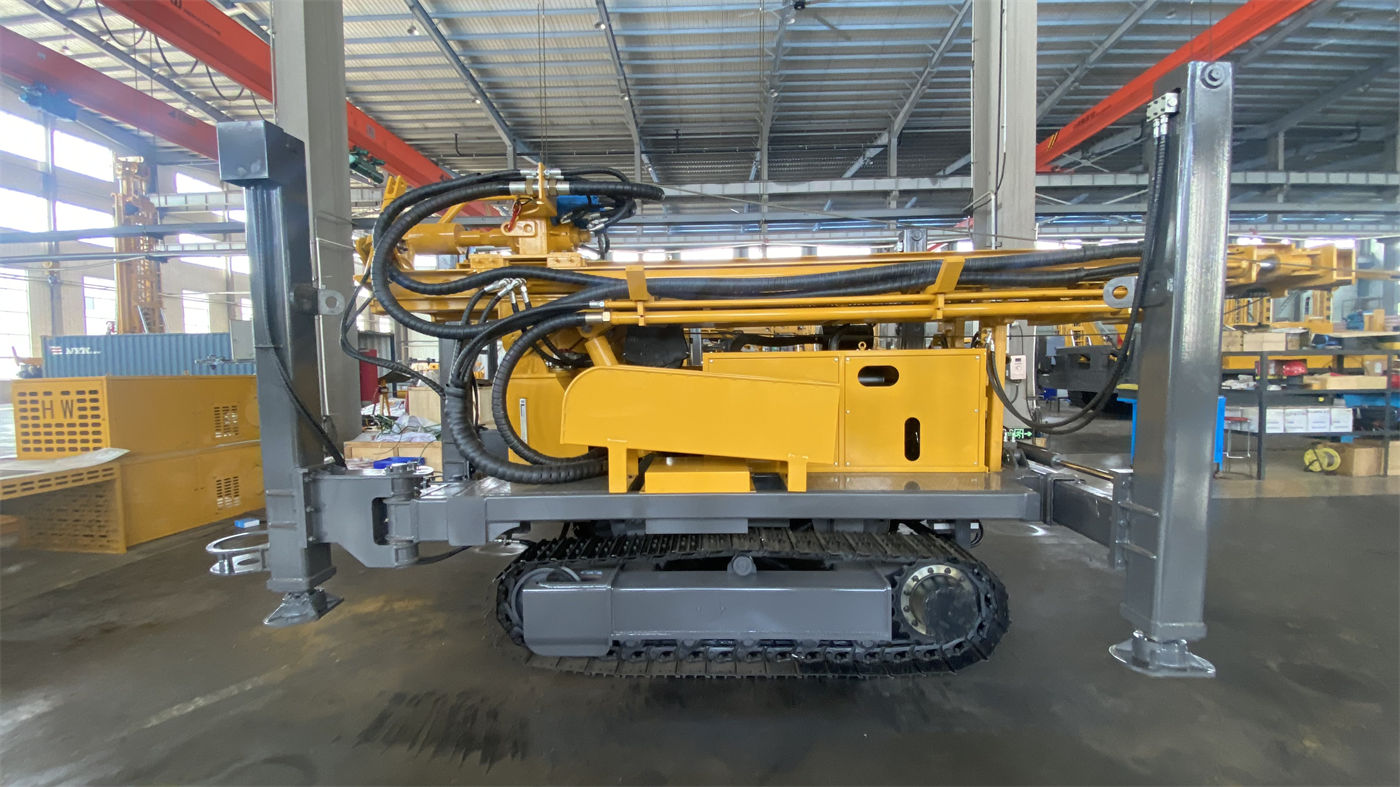

WR220SE'nin genel dış ölçüleri yaklaşık 3950 × 1750 × 2250 mm, genel ağırlığı yaklaşık 4,7 T ve yükleme genişliği 2,6 m'dir. Bu sayılar birkaç şeyi belirler: belirli bir yoldan geçip geçemeyeceğini, belirli bir çalışma noktasına park edip edemeyeceğini ve yükleme taşımacılığı için ne kadar geniş bir kasaya ihtiyaç duyulduğunu. Ne kadar derin delinebileceğini veya delik çapının ne kadar açılabileceğini belirlemezler.
Sondaj tarafındaki sınırlar başka bir parametre grubundadır: maksimum sondaj derinliği 220 m, sondaj çapı 140–254 mm, sondaj yöntemi su-hava çift amaçlıdır. İki parametre grubu farklı soruları yanıtlar; birlikte değerlendirildiğinde sahaya uymayan sonuçlar çıkabilir.
Arazi geçişi: Kısıtlayıcı olan genellikle genişliktir, uzunluk değil
1700 milimetre düzeyindeki gövde genişliği, bu tür ekipmanların kırsal alanlarda sıkça anılmasının nedenidir. Verilerde belirtilen uygun zeminler köy yolları, tarım arazileri, meyve bahçeleri, çakıllı zeminler ve genel olarak düzgün olmayan arazilerdir; geçiş ve park yeri açısından şu şekilde karşılaştırılabilir:
- Giriş yolu: Kompakt gövde yol genişliği gereksinimini azaltabilir, ancak geçiş yine de gerçek yol genişliği, dönüş yarıçapı, zemin taşıma kapasitesi ve havai engellere göre değerlendirilmelidir; verilerde minimum dönüş yarıçapı veya yerden yükseklik belirtilmemiştir.
- Çalışma alanı: Arka alanı çok küçük noktalarda park etmek ve delik konumunu ayarlamak daha kolaydır, ancak delik ağzı çevresinde sondaj çubuğu operasyonu ve moloz tahliyesi için alan bırakılmalıdır; bu kısım da sahada ölçülmelidir.
- Taşıma: Yükleme genişliği 2,6 m ve genel ağırlık yaklaşık 4,7 T olup orta-küçük ekipman taşıma profiline girer; gerçek araç kullanımı ve sabitleme yöntemi yol koşullarına ve taşıma yönetmeliklerine göre doğrulanmalıdır.
Yürüyüş ve tırmanma: 2,5 km/s ve referans 30° ne anlama gelir?
Bu iki sayı kolayca birleştirilerek anlaşılabilir. Yaklaşık 2,5 km/s yürüyüş hızı transfer verimliliğini tanımlar — saha içinde yer değiştirme ve kısa mesafeli transfer çok yavaş olmaz, ancak bundan uzun mesafeli kendi kendine hareket edebileceği sonucu çıkarılamaz; maksimum tırmanma kabiliyeti referansı 30° ise eğim üst sınırını tanımlar, ancak gerçekte çıkıp çıkamayacağı zeminin kaygan olup olmamasına, eğimin sürekli olup olmamasına, ağırlık merkezi durumuna ve kule tertibatının taşıma konumunda olup olmamasına bağlıdır.
Verilerde ayrıca dikkate değer bir uyarı vardır: Gerçek tırmanma ve transfer öncesinde zeminin kayganlık derecesine, eğime ve ağırlık merkezi durumuna göre karar verilmeli, kule tertibatı güvenli taşıma konumunda olmalıdır. Bunun özü, 30°'nin referans değer olduğu, geçiş izni olmadığıdır.
Destekleme ve dengeleme: 1,4 m yüksek ayaklar koşullu bir kabiliyettir
Yüksek ayak stroku 1,4 m olup ekipmanın hafif düzgün olmayan arazide desteklenmesine ve dengelenmesine yardımcı olur. Buradaki anahtar kelime "hafif"tir. Veriler aynı zamanda yumuşak zemin için çözüm yönünü de verir: ayakların batmasını önlemek için takoz ekleyin.
Buradan bu tür arazi koşullarının sınırları çizilebilir: Tarım arazisi kenarları, meyve bahçeleri, avlular, çit içi alanlar gibi yerlerde yalnızca hafif dalgalanma varsa ayak stroku işe yarar; zemin gevşek veya dolgu toprağı varsa önce destekleme sorunu çözülmeli, sonra delik açma konuşulmalıdır. Resmi delik açmadan önce makinenin stabilitesi ve kule yönü doğrulanmalı, zemin çökmesinin delik eğriliğini ve sondaj güvenliğini etkilemesi önlenmelidir.
Su bulma payı: 220 metre sınıfı hangi durumda avantaj sağlar?
Veriler WR220SE'nin tipik uygulamalarını tarımsal sulama kuyuları, meyve bahçesi su kuyuları, fidanlık su temini, sera suyu, kırsal ev su kuyuları, küçük kamu kuyuları, köy su temini, hayvan içme suyu kuyuları ve mera küçük su temini projeleri olarak sıralar. Bu senaryolar bir arada değerlendirildiğinde ortak nokta, tek kuyu ölçeğinin büyük olmaması ve su kullanım noktalarının dağınık olmasıdır.
220 metre sınıfının daha küçük ekipmanlardan farkı, verilerde "daha büyük su bulma payı" olarak tanımlanır ve özellikle yeraltı su seviyesi değişiminin büyük olduğu tepelik alanlar, kurak tarım bölgeleri ve mevsimsel sulama alanlarından söz edilir. Bu, ön koşul gerektiren bir değerlendirmedir: Pay yalnızca akifer konumu beklenenden daha derinse işe yarar. Gerçek kuyu derinliği yine yerel hidrojeolojik verilere ve akifer konumuna göre belirlenmelidir. Tersine, yerel kuyu derinliği uzun süredir sığ bir aralıkta sabitse bu pay belirleyici bir faktör olmayabilir.
Su-hava çift amaçlı: Arazi koşulları "hava kullanılabilir mi"yi de içerir
WR220SE su-hava çift amaçlı sondajı destekler ve zemin koşullarına göre yöntem seçilebilir: Toprak, kil ve gevşek örtü katmanlarında odak noktası delik stabilitesi ve moloz tahliyesidir; ayrışmış kaya veya nispeten sağlam kaya katmanlarına girildiğinde delici tabanca ve hava kompresörü ile pnömatik sondaj yapılabilir. Veriler su-hava çift amaçlılığın basit bir geçiş olmadığını açıkça belirtir.
Bu, arazi koşullarında bir maddenin daha olduğu anlamına gelir: Pnömatik yöntemin uygulanabilirliği. Verilerde verilen hava kompresörü referansı çalışma basıncı 1,7–2,5 MPa, hava tüketimi 17–31 m³/dk olup delik çapı, delici tabanca özellikleri, hedef delik derinliği, rakım ve kaya sertliğine göre seçilmelidir. Sahada hava kompresörü için yer olup olmadığı, hava besleme mesafesinin uygun olup olmadığı ve ek taşıma kapasitesi gerekip gerekmediği işe başlamadan önce doğrulanmalıdır.
| Arazi koşulu | Verilerin desteklediği tanım | Ayrıca doğrulanması gereken |
|---|---|---|
| Giriş yolu | Gövde yaklaşık 1750 mm genişliğinde, kompakt yapıda | Gerçek yol genişliği, dönüş, taşıma kapasitesi ve havai engeller |
| Arazi düzlüğü | Kompakt gövde kırsal ve tarımsal ortamlara uygun | Çalışma alanı derinliği ve delik ağzı moloz tahliye alanı |
| Eğim | Maksimum tırmanma kabiliyeti referansı 30° | Kayganlık, sürekli eğim ve ağırlık merkezi durumu |
| Zemin desteği | Yüksek ayak stroku 1,4 m | Yumuşak zemin kalınlığı ve takoz planı |
| Su bulma derinliği | Maksimum sondaj derinliği 220 m | Yerel akiferin gerçek konumu ve kuyu derinliği |
| Güç kaynağı | Yuchai 48 kW dizel motor, sabit şebekeden bağımsız çalışabilir | Yakıt ikmal mesafesi ve saha emisyon koşulları |
Dizel güç ve saha koşulları
Verilerde belirtilen güç konfigürasyonu Yuchai 48 kW motordur ve dizel gücün ekipmanın sabit elektrik şebekesi olmayan arazilerde bağımsız çalışabilmesini sağladığı, daha uzak tarımsal ve hayvancılık ortamlarına uygun olduğu belirtilir. Bunun desteklediği değerlendirme şudur: Sahada istikrarlı şebeke elektriği olup olmaması ekipman için zorunlu bir ön koşul değildir. Desteklemediği değerlendirme ise her saha koşulunda sorunsuz giriş yapılabileceğidir — bu geçiş koşulları sorunudur ve güç türüyle ilgisi yoktur.
İnşaat sürecinde araziyle ilgili iki uyarı
Verilerde arazi ve zemin durumuyla ilgili iki uyarı vardır; bunlar açıklama niteliğindedir, operasyon talimatı değildir. Birincisi, kum ve çakıl katmanlarında delik çökmesi, sondaj çubuğu gömülmesi ve delik çapı genişlemesi görülebilir; yeraltı suyunun bol olduğu durumlarda daha belirgindir; bu tür katmanlarda delik duvarı koruması ve kılavuz boru kullanımı öncelikli düşünülmelidir. İkincisi, çatlak ve kırık zonlarla karşılaşıldığında ilerleme hızı düşürülmeli, sürekli delik temizliği korunmalı ve hava basıncı ile su dönüşü değişimleri izlenmelidir. Bu iki madde dolaylı olarak seçim yapacaklara şunu da hatırlatır: Sahanın ana zemin türlerini önceden net biçimde belirtmek, delik içi durumu sonradan açıklamaktan daha faydalıdır.
Ayrıca hızlı kaldırma hızı 30 m/dk ve hızlı ilerleme hızı 60 m/dk, güç başlığının hızlı hareketini ve sondaj çubuğu operasyonunu tanımlar; gerçek sondaj hızı olarak okunmamalıdır. Gerçek ilerleme verimliliği zemin sertliğine, delik çapına, matkap aşınmasına, hava kompresörü kapasitesine ve operasyon yöntemine bağlıdır.
Verilerin desteklediği ve desteklemediği değerlendirmeler
Yukarıdakilerin tümü değerlendirildiğinde, kamuya açık verilerden çıkarılabilecek sonuç şudur: WR220SE gibi mini paletli su kuyusu sondaj makineleri, giriş yolu kısıtlı, çalışma alanı dar, tek kuyu ölçeği küçük, su kullanım noktaları dağınık ve yeraltı su seviyesinin dalgalanma gösterebileceği tarımsal ve kırsal senaryolar için daha uygundur. Verilerde uygun zeminler köy yolları, tarım arazileri, meyve bahçeleri, çakıllı zeminler ve genel olarak düzgün olmayan araziler olarak belirtilmiştir; bu, söz konusu değerlendirme için dayanak oluşturur.
Verilerin desteklemediği değerlendirmeler şunlardır: Belirli bir yol veya rampadan geçilip geçilemeyeceği; belirli bir kuyunun nihai derinliği ve kuyu oluşturma sonucu; belirli bir zeminde gerçek sondaj verimliliği; ve pnömatik yöntem dışında ayrıca ekipman konfigürasyonu gerekip gerekmediği. Bunlar saha koşulları, yerel hidrojeolojik veriler ve üretici teyidi ile birlikte belirlenmelidir. Gerçek jeolojik koşullar, delik içi aletler, sondaj açısı ve operasyon yöntemi farklılık gösterebileceğinden nihai sondaj verimliliği, sondaj derinliği ve kuyu oluşturma sonucu saha koşullarına göre belirlenir.
