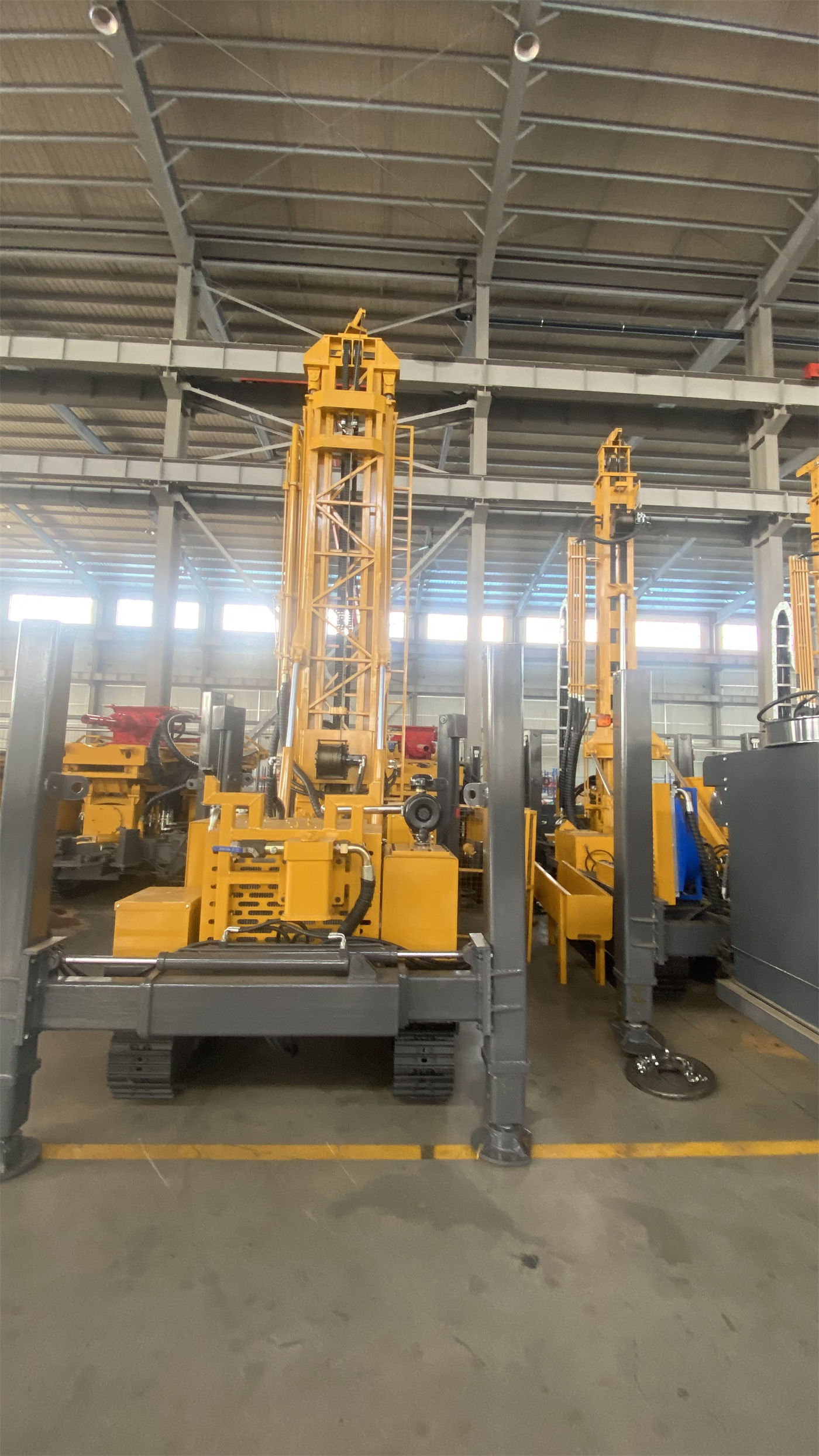

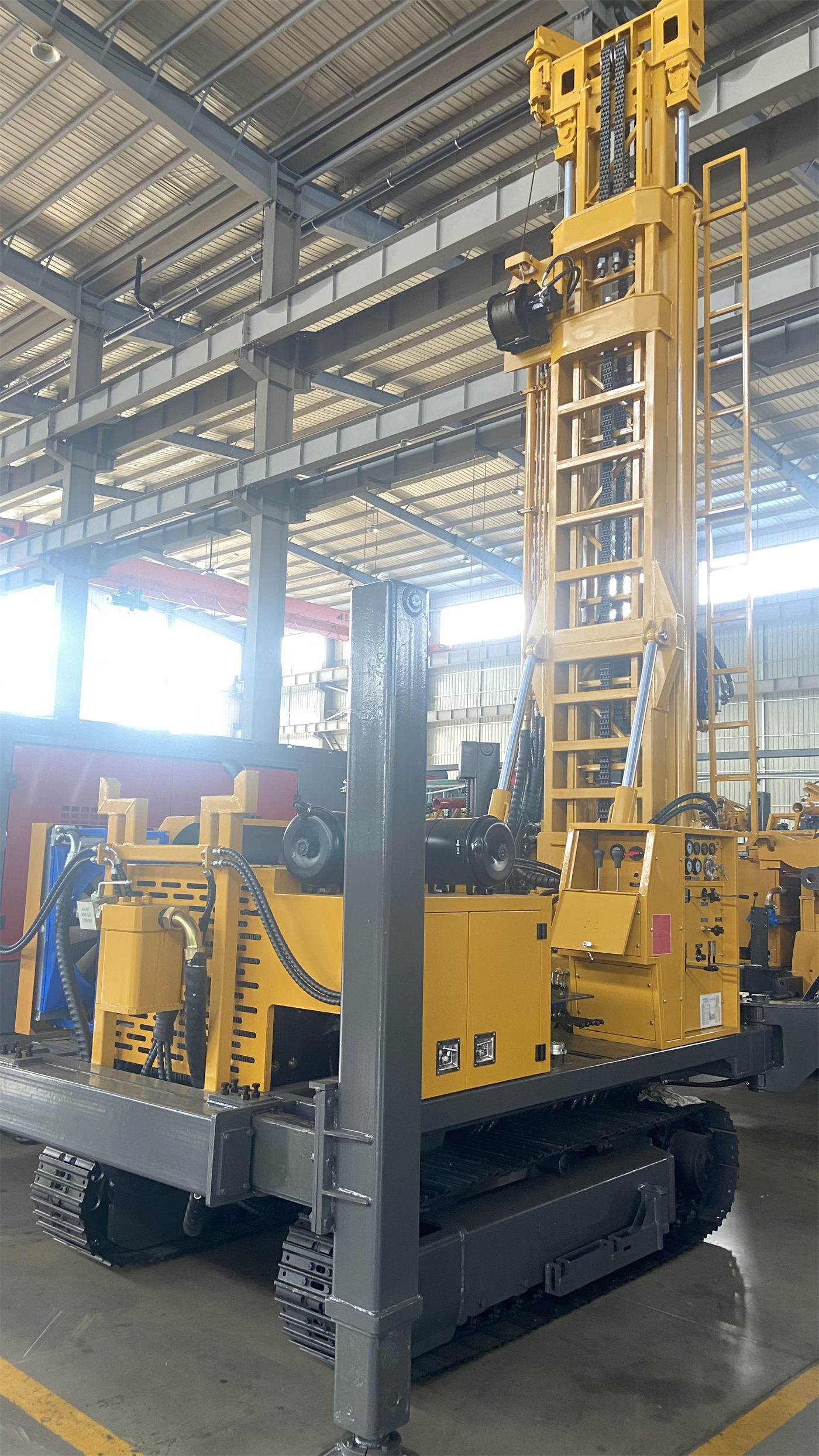

Su kuyusu sondaj makinelerinin teknik özellik tablolarında "tek seferde ilerleme uzunluğu" sıklıkla maksimum sondaj derinliği, kule yüksekliği ve sondaj çubuğu uzunluğu ile birlikte görünür; bu nedenle aynı anlamın farklı ifadeleri sanılabilir. WR300SEL dokümanında 6,6 m tek seferde ilerleme yazmaktadır; aynı makinenin sondaj çubuğu uyumluluk aralığı 1,5 m, 2 m, 3 m ve 6 m olup maksimum sondaj derinliği 300 m'dir. Bu sayılar bir arada, tek seferde ilerleme uzunluğunun tam olarak neyi tanımladığını göstermeye yeter.
Önce tek seferde ilerleme uzunluğunu diğer üç sayıdan ayıralım
Tek seferde ilerleme uzunluğu bir stroğu tanımlar, delik derinliğini değil. Sondaj çubuğu kenetinin çözülmediği ve sondaj çubuğunun yeniden eklenip çıkarılmadığı koşullarda, güç başlığının mast boyunca kesintisiz hareket edebildiği mesafeyi ifade eder. Başka bir deyişle: bir hareketle ne kadar yol alınır ve ardından sondaj çubuğu için mutlaka durulması gerekir.
Komşu üç parametrenin her birinin kendi anlamı vardır. Maksimum sondaj derinliği, ekipmanın beklenen delik derinliği kapasite üst sınırıdır ve metre cinsinden ifade edilir; kule uzunluğu, mast açıldıktan sonraki geometrik boyutu belirler ve taşıma profiliyle ilişkilidir; sondaj çubuğu uzunluğu ise her bir çubuğun spesifikasyonudur ve metre cinsinden ifade edilir. WR300SEL'in 6,6 m strokunun 6 m sondaj çubuğuyla eşleşebilmesinin nedeni, strokun tek bir sondaj çubuğu uzunluğundan biraz daha uzun olması sayesinde bir seferde ilerlemenin bir çubuğun kapsadığı mesafeyi tamamen kat edebilme fırsatı bulmasıdır.
- Tek seferde ilerleme uzunluğu: strok kavramı, birimi metre, besleme sisteminin kesintisiz hareket aralığına karşılık gelir
- Maksimum sondaj derinliği: delik derinliği kapasite üst sınırı, WR300SEL dokümanında 300 m olarak verilmiştir
- Sondaj çubuğu uzunluğu: 1,5 m, 2 m, 3 m, 6 m seçenekleri; çap seçenekleri 76 / 89 / 102 mm
- Delik çapı: 140–325 mm; sondaj derinliği ve sondaj çubuğu spesifikasyonu ile birlikte delik gövdesi koşullarını oluşturur
Neden doğrudan "çubuk ekleme sayısı" ile bağlantılıdır
Sondaj sırasında her strok tamamlandığında sondaj durdurulur, kenetleme yapılır, bir sondaj çubuğu eklenir veya çıkarılır; bu hareketler ilerleme üretmez ve yardımcı süreye dahil edilir. Strok kısaldıkça aynı kuyuda sondaj çubuğu işleme sayısı artar; strok bir uzun sondaj çubuğunu alabilecek kadar uzun olduğunda, bir kez çubuk işleme karşılığında bir çubuğun ilerleme miktarı elde edilir.
Dokümanda WR300SEL'in konumu açıkça belirtilmiştir: 6,6 m tek seferde ilerleme kullanır, doğrudan 6 m sondaj çubuğu kullanılabilir; ana özellikleri "uzun strok, az çubuk ekleme, daha yüksek sürekli sondaj verimliliği" olarak özetlenmiştir. Bu ifade, tek seferde ilerleme hızının artmasına değil, sayının azalmasına işaret eder. Ekipman dokümanında belirli projeler için ölçülmüş çubuk ekleme sayısı verilmemiş, yardımcı süre tasarrufunun nicel değeri de belirtilmemiştir; bu nedenle mevcut bilgilerden "kaç dakika tasarruf edilir" hesaplanamaz, yalnızca yapısal olarak sayının azalma olasılığı doğrulanabilir.
Sondaj çubuğu uyumluluk aralığı stroğu sabit bir sonuç değil, seçenek haline getirir
Aynı makinede strok sabittir, ancak ne kadar uzun sondaj çubuğu kullanılacağı seçilebilir. WR300SEL dokümanı 1,5 m, 2 m, 3 m ve 6 m sondaj çubuklarının kullanılabildiğini gösterir; bu, yüklenicinin saha ve proses koşullarına göre her çubuk işlemesinde ne kadar delik kesiminin kapsanacağına karar verebileceği anlamına gelir.
| Seçilen sondaj çubuğu | 6,6 m strok ile ilişkisi | Tipik tercih yönü |
|---|---|---|
| 6 m | Strok tek çubuğu alabilir, çubuk ekleme sıklığı görece daha düşüktür | Geniş saha, sürekli sondaj odaklı yapım organizasyonu |
| 3 m | Tek seferde ilerleme yarım stroğu kapsar, kalan pay büyüktür | Delik içi durumun daha sık ayarlanması gerektiğinde veya sondaj ekipmanı kısa olduğunda |
| 1,5 m / 2 m | Çubuk ekleme sayısı belirgin şekilde artar | Taşıma kısıtlı, dar saha veya özel delik kesimi işlemleri |
Bu tablo geometrik ilişkiyi açıklar, verimlilik sıralamasını değil. Kısa çubuk kullanmak stroğu boşa harcamak anlamına gelmez; karşılığında taşıma, elleçleme ve dar saha uyumluluğu elde edilir. Dokümanda, 6 m sondaj çubuğu avantajının ancak saha geniş ve sürekli sondaj odaklı olduğunda ortaya çıkabileceği belirtilmiş; bu da kısa çubukların varlık nedenini kabul etmektedir.
Uzun strokun ne ölçüde işlev kazanacağı parametrenin kendisine değil, saha koşullarına bağlıdır
Tek seferde ilerleme uzunluğu, makinenin genel parametrelerinde yazılıdır ve ekipmanın sahip olduğu bir yetenektir. Bunun gerçek projelerde sürekli sondaja dönüşüp dönüşemeyeceği birkaç koşulun aynı anda sağlanmasına bağlıdır; bu koşullar ekipman dokümanında listelenen taşıma ve çalışma gereksinimlerinden gelir:
- Kule açılma alanı: Uzun stroklu yapı çalışma sırasında açılır; sondaj öncesi net yükseklik teyit edilmeli, taşıma sırasında kule güvenli taşıma konumunda olmalıdır
- Zemin taşıma kapasitesi ve ayak yükü: Makinenin referans ağırlığı yaklaşık 8 T, dış boyutları yaklaşık 5900 × 1850 × 2200 mm'dir
- Sondaj çubuğu taşıma ve kaldırma: 6 m sondaj çubuğunun saha elleçlemesi kısa çubuktan farklıdır; dokümanda yardımcı vinç kaldırma kuvvetinin 2 T olduğu ve delici çekiç, sondaj çubuğu, muhafaza boru takımları ile bazı aksesuarların taşınmasında kullanılabileceği belirtilmiştir; kaldırma sırasında yük kontrol edilmeli ve personel askıdaki bölgeden uzak tutulmalıdır
- Taşıma organizasyonu: Uzun stroklu konfigürasyonun taşıma profili daha uzundur; taşıma öncesi araç uzunluğu, yükleme sabitleme noktaları ve saha dönüş alanı teyit edilmelidir
Dokümanda 6,6 m tek seferde ilerlemenin farklı makine modellerindeki genel dönüşüm ilişkisi verilmemiş, sondaj çubuğu kısaltıldığında makine genel verimliliğinin ne kadar düşeceği de belirtilmemiştir. Bunlar ayrıca teyit edilmesi gereken hususlardır ve strok değerinin kendisinden doğrudan çıkarılmamalıdır.
Bu parametre neyi tanımlamaz
Tek seferde ilerleme uzunluğunu doğru okumak, aynı zamanda üstlenmemesi gereken anlamları da dışlamayı gerektirir.
- Sondaj hızını tanımlamaz. Dokümanda ayrıca hızlı kaldırma 22 m/min ve hızlı ilerleme 40 m/min verilmiş; bu tür değerlerin esas olarak sondaj dışı hareketlere hizmet ettiği açıkça belirtilmiş, referans sondaj verimliliği 15–35 m/h olup formasyon, matkap, delici çekiç ve hava kompresöründen etkilenir; strok ile aynı düzeyde bir kavram değildir
- Maksimum sondaj derinliğini tanımlamaz. 300 m, ekipman kapasite üst sınırı tanımından gelir; ulaşılıp ulaşılamayacağı delik çapı, formasyon ve kuyu tamamlama yapısına bağlıdır
- Kaldırma kuvvetini tanımlamaz. WR300SEL kaldırma kuvveti 18 T olup delik derinliği arttıkça sondaj çubuğu öz ağırlığı ve delik cidarı sürtünmesiyle ilişkilidir; stroktan bağımsız bir kapasite koşuludur
- Proses yeteneğini tanımlamaz. Çamur kesimi, delici çekiç kesimi gibi proses rotaları formasyon ve yardımcı ekipman tarafından belirlenir; strok proses seçimini değiştirmez
Seçim sırasında üreticiden teyit edilmesi gereken hususlar
Açık kaynaklara dayanarak tek seferde ilerleme uzunluğu hakkında teyit edilebilenler strok değeri, uyumlu sondaj çubuğu spesifikasyonları ve çubuk ekleme sayısıyla yapısal ilişkisidir; dokümanın kapsamadığı kısımlar teklif veya teknik teyit aşamasında ayrıca sorulmalıdır:
- Hedef delik çapı ve derinliği koşullarında 6 m sondaj çubuğu seçildiğinde çubuk ekleme sayısı tahmin dayanağı
- Uzun stroklu kulenin proje sahasındaki minimum çalışma net yüksekliği ve stabilite gereksinimleri
- Taşıma durumundaki makine dış boyutlarının taşıma aracı ve yükleme-boşaltma yöntemiyle uyum koşulları
- 6 m sondaj çubuğunun sahada taşınması, depolanması ve kaldırılması için yardımcı gereksinimler
Tek seferde ilerleme uzunluğu "strok" tanımına geri döndürüldüğünde, artık izole bir satış argümanı değil, bir dizi yapısal koşul ile yapım organizasyonu koşulu arasındaki bağlantı parametresidir: strok sondaj çubuğunu kapsayacak kadar uzun mu, bu seçilen çubuğa bağlıdır; bu avantaj sahaya yansıyabilir mi, saha, elleçleme ve taşımanın eşzamanlı hazır olmasına bağlıdır.
