"800 metre taşınabilir sondaj makinesi" ifadesinde en sık yanlış eşleştirmeye yol açan nokta, 800 rakamının sabit bir gösterge olarak kabul edilmesidir. Aynı CR800P verilerinde BQ referans sondaj derinliği 920 m, NQ referans sondaj derinliği 800 m ve HQ referans sondaj derinliği 380 m olarak verilmiştir. Bu üç rakam, aynı çaptaki farklı ifadeler değil, üç farklı karot çapına işaret eder. Bu nedenle konfigürasyonu geriye doğru belirlerken ilk adım makine modelini seçmek değil, doğrulama deliğinden hangi çapta karot alınacağının öncelikle netleştirilmesidir.
1. Doğrulama hedefi çapı belirler, çap kullanılabilir derinliği belirler
Derin doğrulama deliklerinin amacı genellikle üç grupta toplanır: mineralleşme zonunun aşağı yönelimini doğrulamak, cevher gövdesi kalınlığındaki değişimi belirlemek ve derinlerdeki yapısal sürekliliği gözlemlemek. Bu üç hedefin karot çapına yönelik gereksinimleri farklıdır. BQ çapı daha küçüktür; birim ilerleme başına sondaj takımı ağırlığı ve halka boşluğu nispeten daha az olduğundan aynı kaldırma ve döndürme sistemi daha derin referans derinliği destekleyebilir. HQ çapı daha büyüktür ve numune daha eksiksizdir, ancak referans sondaj derinliği yalnızca 380 m'dir. Bu, ekipman kapasitesindeki bir dalgalanma değil, çap ile sondaj takımı yükü arasındaki karşılıklı ilişkidir.
CR800P'nin konumlandırması, sığ anomali doğrulaması tamamlanmış ve derin uzanımın takibine devam edilmesi gereken projelere yönelik olarak tanımlanmıştır. Bu tanımın kendisi konfigürasyon mantığına işaret eder: önce doğrulama deliğinin hangi çap kademesine ve hedef derinliğin bu kademede nereye denk geldiğine bakılır, ardından daha muhafazakâr bir çapta pay bırakılıp bırakılmayacağı değerlendirilir.
2. Delik derinliği doğrulama aşamasında gözden kaçan üç bağlantılı koşul
Çap belirlendikten sonra bile sondaj derinliği yalnızca bir koşuldur. Orta-derin delik aşamasında sürekli çalışmayı gerçekte belirleyen şey, genellikle aşağıdaki üç koşulun birlikte sağlanmasıdır.
- Kaldırma payı: CR800P'nin kaldırma kuvveti 130 kN, itme kuvveti 67 kN'dir. Delik derinliği arttıkça sondaj çubuğunun kendi ağırlığı ve delik duvarı sürtünmesi birlikte artar; kaldırma kapasitesi yalnızca normal sondaj çubuğu çekme işlemi için değil, daha derin delik kesimlerinde sondaj takımını yönetme alanı için de etkilidir. Veriler özellikle anormal direnç ortaya çıktığında delik duvarı ve sirkülasyon durumunun önce kontrol edilmesi gerektiğini, sürekli zorla çekme yapılmaması gerektiğini belirtmektedir.
- Halat tamburu kapasitesi: Tel halatlı vinç 6 mm çelik halat, 1000 m halat kapasitesi ve 116 m/dk kaldırma hızı kullanır. 800 metre sınıfı tel halatlı karot sondajı için halat uzunluğu belirli bir pay bırakır. Veriler, her gün çalışma öncesinde halat ucu bağlantısının ve çelik halat hasarının kontrol edilmesini gerektirmektedir.
- Sirkülasyon koşulları: Çamur debisi 100 L/dk, basınç 7 MPa'dır. Çatlakların geliştiği veya su dönüşünün kararsız olduğu durumlarda bu değer grubu sirkülasyonu sürdürmek için koşul sağlar; ancak veriler aynı zamanda gerçek uygulamada delik çapı, kaya özellikleri ve kayıp durumuna göre ayarlama yapılması gerektiğini, basitçe yüksek pompa basıncı hedeflenmemesi gerektiğini açıklamaktadır.

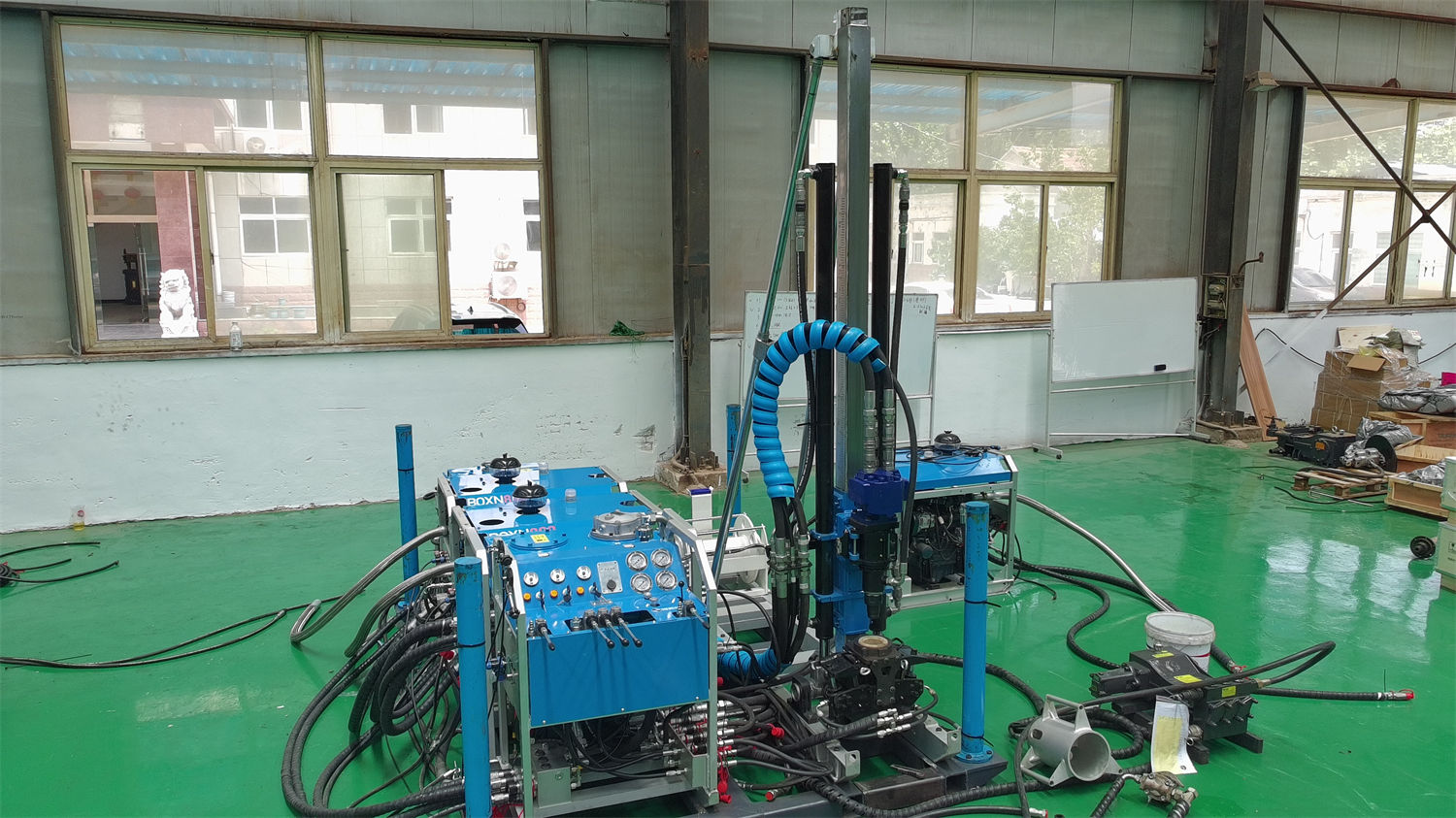

3. Taşınabilir modüler yapı, toplam makine ağırlığına göre değil taşıma ünitesine göre doğrulanmalıdır
Toplam ağırlık olan 1380 kg rakamı, sahanın erişilebilir olup olmadığını doğrudan değerlendirmek için yeterli değildir; çünkü modüler ekipman sökülerek taşınır. CR800P'nin verdiği modül referans ağırlıkları daha kullanışlıdır: güç ünitesi 180–260 kg, kumanda ünitesi 140 kg, hidrolik yağ ünitesi (yağ dahil) 160 kg, çamur ünitesi 95 kg. Bunlar taşıma planlamasının gerçek başlangıç noktalarıdır; güzergâh genişliği, dönüş yarıçapı, yokuş çıkma yöntemi ve geçici platform alanı toplam makine ağırlığına göre değil, en ağır üniteye göre değerlendirilmelidir.
Belirtmek gerekir ki verilerde rampa açısı, geçici yol genişliği, viraj yarıçapı gibi saha erişim değerleri verilmemiştir. Bu nedenle "bu yol kullanılabilir mi" sorusu ancak kesim kesim yerinde doğrulanabilir; parametre tablosundan doğrudan hesaplanamaz.
4. Sondaj açısı ile delik konumu yerleşimi arasındaki ilişki
CR800P 45°–90° sondaj açısını destekler, ilerleme stroku 1,8 m'dir ve 1 m veya 1,5 m sondaj çubuğu uzunluğu kullanılır. Dağlık alanlardaki sınırlı platformlarda bu açı aralığının anlamı yalnızca "eğimli delik delinebilmesi" değil, platform yeniden yapılmadan delme açısının ayarlanabilmesidir. Altın cevher damarları fay ve makaslama zonlarıyla kontrol edildiğinde eğimli deliklerle cevher kesme etkinliği artırılır; pegmatit damarlarında dallanma ve incelme olduğunda eğimli deliklerle sürekli karot alımı genişliği ve derin yönelimi değerlendirmeyi kolaylaştırır. Açı seçimi cevher gövdesi konumuna göre yapılmalıdır; önce açı belirlenip sonra gerekçe aranmamalıdır.
5. Güç tipi, güç büyüklüğünü değil ikmal koşullarını geriye doğru belirler
CR800P'nin dizel motor gücü gereksinimi ≥99 kW'dır; dizel motor markası olarak Kubota, Cummins, Yunnei veya Yuchai seçilebilir; ayrıca 22 kW × 3 elektrik motoru konfigürasyonu da kullanılabilir. Bu veri grubu aslında iki farklı çalışma organizasyonuna karşılık gelir: uzak dağlık alanlarda yakıt taşımacılığı, elektrik üretim koşulları ve bakım kaynakları değerlendirilmelidir; sabit maden platformunda güç kaynağı istikrarlıysa motor bakımını ve yakıt depolama-taşımayı azaltmak için elektrikli çözüm değerlendirilebilir. Burada "hangisi daha iyi" sorusunun tek bir yanıtı yoktur; yalnızca ikmal koşullarının destekleyip desteklemediği vardır.
6. Ana parametre karşılaştırması
| Kalem | Parametre değeri |
|---|---|
| BQ referans sondaj derinliği | 920 m |
| NQ referans sondaj derinliği | 800 m |
| HQ referans sondaj derinliği | 380 m |
| Sondaj açısı | 45°–90° |
| İtme kuvveti / Kaldırma kuvveti | 67 kN / 130 kN |
| Maksimum tork / Maksimum devir | 980 N·m / 1200 rpm |
| Tel halatlı vinç halat kapasitesi | 1000 m (6 mm çelik halat) |
| Çamur debisi / basıncı | 100 L/dk / 7 MPa |
| Maşa maksimum tutma kuvveti / Geçiş deliği | 130 kN / 54–127 mm |
| Güç tipi | Dizel (≥99 kW) veya 22 kW × 3 elektrik motoru |
7. Üreticiden veya proje tarafından doğrulanması gereken hususlar
Aşağıdaki içerikler sitemizdeki mevcut veri kapsamında değildir ve konfigürasyon geriye doğru belirlenirken ayrıca listelenmelidir: hedef maden sahasının spesifik kaya özellikleri kombinasyonu ve kırılma zonu dağılımı, doğrulama deliğinin nihai karot çapı ve delik sapma gereksinimleri, geçici yol ve kaldırma için gerçek geçiş koşulları, çamur su kaynağının ikmal mesafesi ve farklı delik kesimlerinde tur uzunluğu düzenlemesi. Gerçek sondaj verimliliği, sondaj derinliği ve karot geri kazanım etkisi jeolojik koşullar, delik içi ekipman, sondaj açısı ve çalıştırma yönteminden etkilenir; saha koşulları esas alınmalıdır.
