⛏️ CR800UG 800 Metre Yeraltı Elektrikli Tam Hidrolik Karotlu Sondaj Makinesi

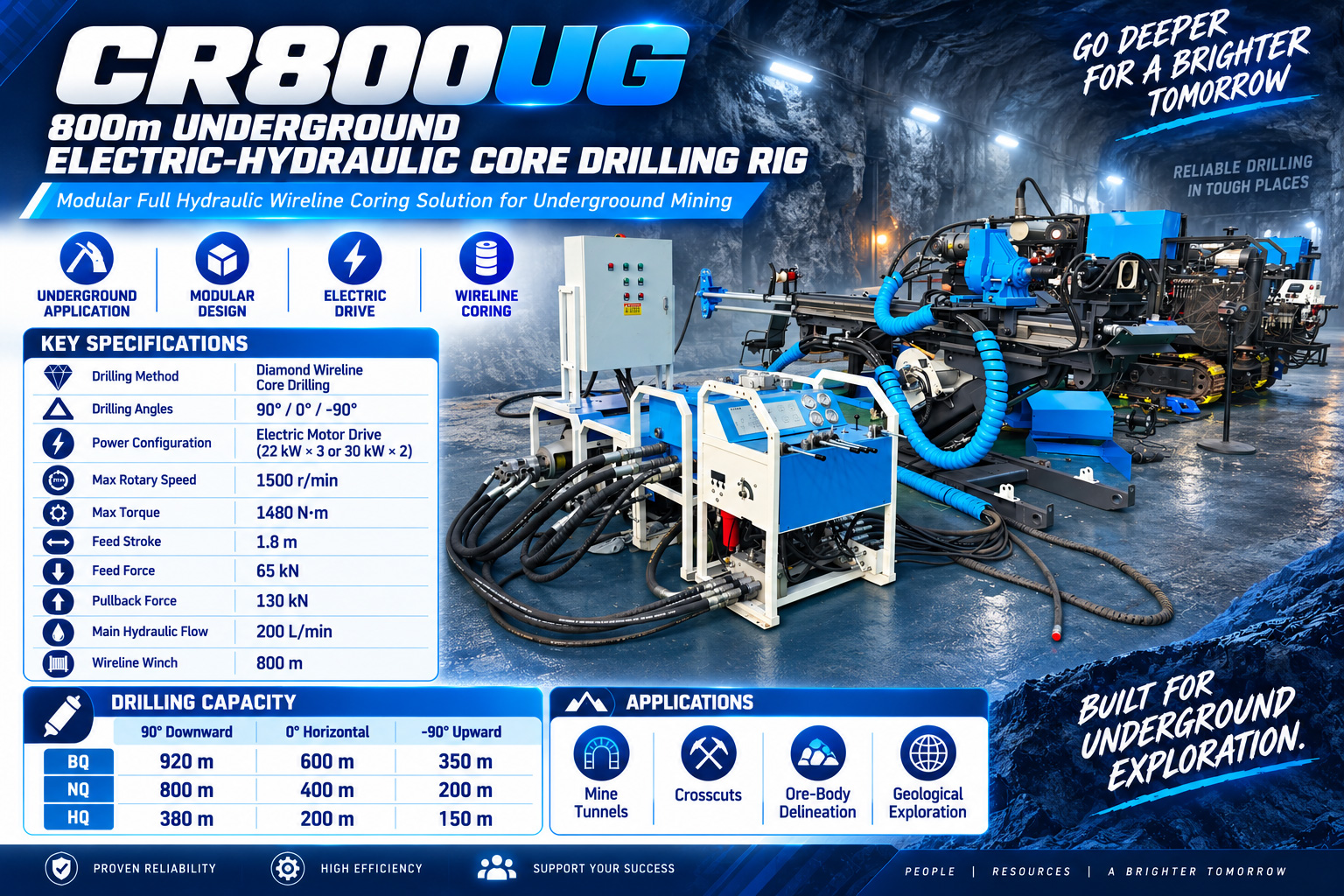

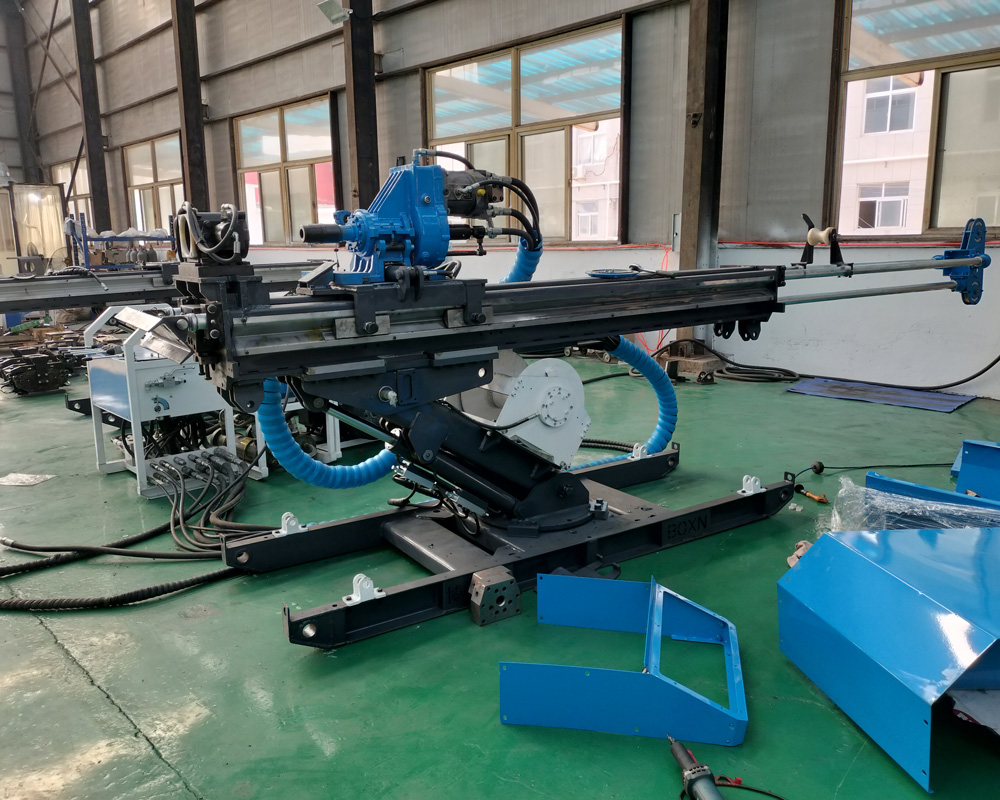

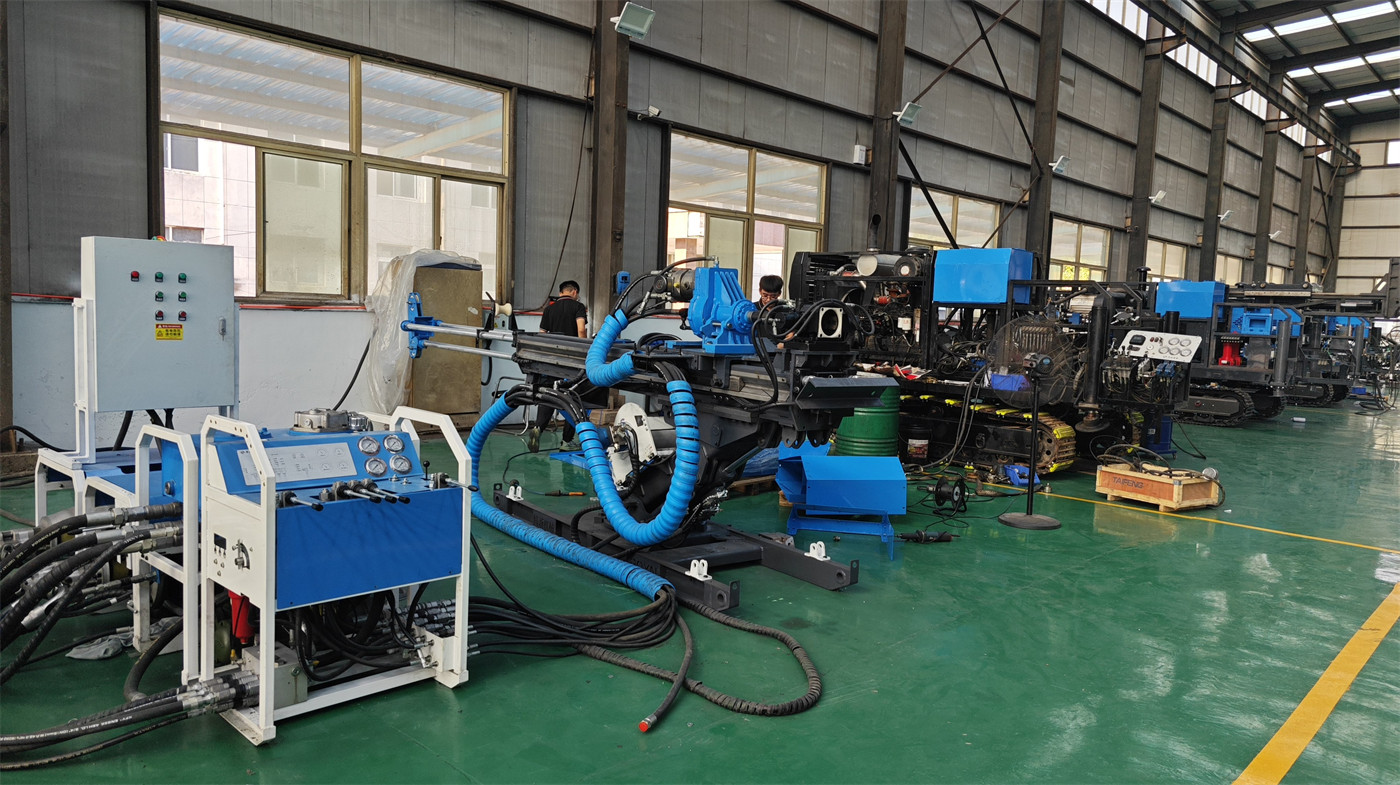

CR800UG, yeraltı maden galerileri, yeraltı sondaj sahaları ve dar alanlar için tasarlanmış elektrikli tam hidrolik karotlu sondaj makinesidir. Makine modüler yapıda olup güç ünitesi, ilerleme mekanizması, sondaj şasisi, yağ tankı ve operatör paneli ayrı ayrı taşınabilir ve yeraltı sondaj sahasında monte edilebilir. Büyük yüzey sondaj makinelerinin giremediği galeriler, ara yollar, damar yolları ve üretim panoları için uygundur.

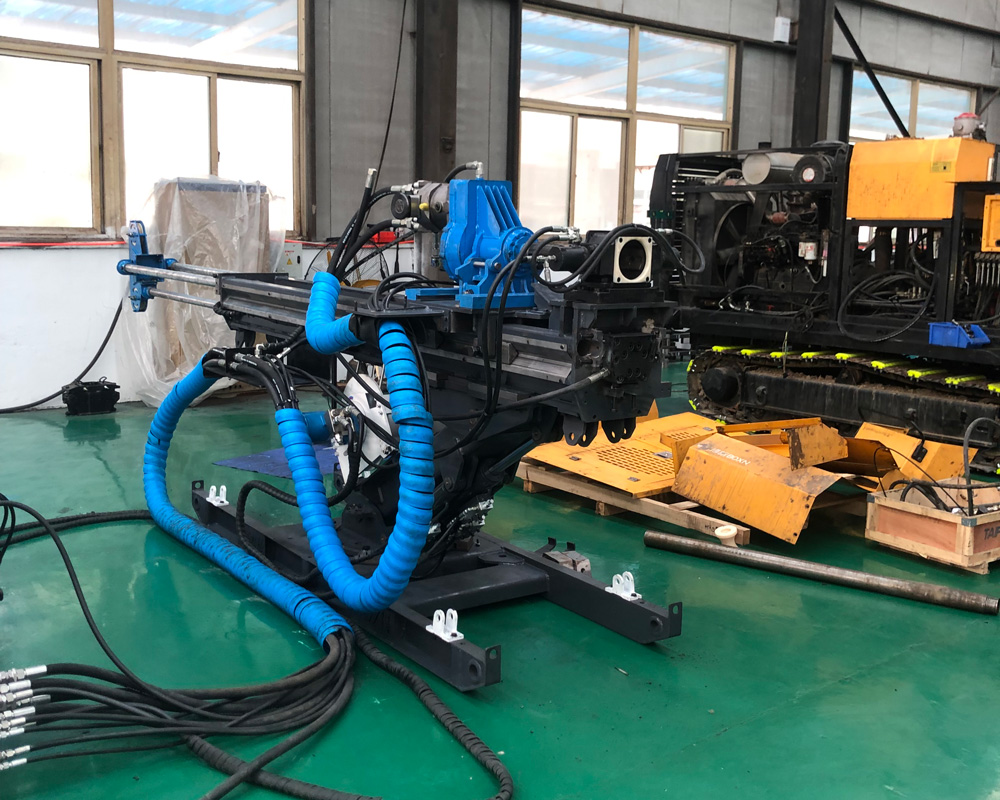

🚇 Yeraltı Galerileri Bu Ekipmanın Temel Kullanım Ortamıdır

Yeraltı madenlerinde alan; galeri genişliği, yüksekliği, dönüş yarıçapı ve taşıma yöntemleri ile sınırlıdır. Ekipman yalnızca sondaj kabiliyetine sahip olmamalı, aynı zamanda taşıma ve saha yerleşimini de göz önünde bulundurmalıdır. CR800UG'nin modüler parçaları eğimli kuyular, kafesler, cevher vagonları veya galeri taşıma sistemleri ile kademeli olarak çalışma noktasına taşınabilir, böylece büyük makinelerin sahaya getirilmesindeki alan kısıtlamaları azalır.

⚡ Elektrik Motoru Kapalı veya Yarı Kapalı Yeraltı Çalışmaları İçin Daha Uygundur

Güç sistemi 22 kW × 3 veya 30 kW × 2 motor konfigürasyonu kullanır; ana sistem debisi 200 L/dk, basınç 210 bar'dır. Dizel güce kıyasla elektrik motoru sondaj sahasında egzoz gazı üretmez ve bu nedenle istikrarlı bir güç kaynağına sahip yeraltı madenleri için daha uygundur. Gerçek konfigürasyonda maden voltajı, frekansı, kablo uzunluğu ve başlatma yöntemine göre elektrik planı doğrulanmalıdır.

⬇️ 90° Koşullarında NQ Referans Sondaj Derinliği 800 Metre

90° referans koşullarında BQ referans sondaj derinliği 920 m, NQ referans sondaj derinliği 800 m ve HQ referans sondaj derinliği 380 m'dir. Bu yön, mevcut üretim kotundan daha derinlerde cevher devamlılığını, derin fayları, yan kayaç değişimlerini ve potansiyel yedek kaynakları doğrulamak için uygundur.

➡️ Yatay Delikler Galeriden Doğrudan Cevher Kontrolü İçin Daha Uygundur

0° referans koşullarında BQ referans sondaj derinliği 600 m, NQ referans sondaj derinliği 400 m ve HQ referans sondaj derinliği 200 m'dir. Yatay delikler, ara yollardan veya taşıma galerilerinden yanlara doğru açılabilir; cevher kalınlığını, yan kayaç sınırlarını, fay atımlarını ve mineralizasyon sürekliliğini belirlemek için kullanılır. Bu, yüzeyden çok sayıda verimsiz delik açılmasını azaltır.

⬆️ Yukarı Yönlü Delikler Üst Cevher ve Tavan Yönünü Doğrulamak İçin Uygundur

-90° referans koşullarında BQ referans sondaj derinliği 350 m, NQ referans sondaj derinliği 200 m ve HQ referans sondaj derinliği 150 m'dir. Yukarı yönlü delikler, galeri üzerindeki mineralizasyonu, tavan yapılarını, üretim paneli üzerindeki kaynakları veya aşağı yönlü deliklerle kontrol edilemeyen hedefleri doğrulamak için kullanılabilir. Farklı madenlerde açı işareti tanımları farklı olabilir; resmi uygulamadan önce saha kurulum yönü ve tasarım çizimleri esas alınmalıdır.

🥇 Yeraltı Altın Madeni Damar Takibi ve Tenör Kontrolü

Damar tipi altın ve yapısal alterasyon tipi altın yataklarında, üretim sırasında damar doğrultusu, eğimi, kalınlığı ve tenör değişimlerinin sürekli doğrulanması gerekir. CR800UG, mevcut galerilerden çok yönlü delikler açarak sürekli karot ile cevher sınırlarını ve iç yapıyı belirleyebilir; bu da pano tasarımı, payda kontrolü ve sonraki kazılar için jeolojik veri sağlar.

🟠 Bakır, Kurşun-Çinko ve Polimetalik Madenlerde Yeraltı Ek Arama

Yeraltı bakır, kurşun-çinko ve polimetalik madenlerde, üretim seviyeleri etrafında sürekli ek sondaj yapılması gerekir; cevher sınırlarını, fay konumlarını ve yeni mineralizasyon uzantılarını doğrulamak için. Yeraltı delikleri hedef kütleye daha yakın olduğundan, yerel cevher kesitlerinden daha yoğun karot verisi elde edilebilir ve jeolojik modellerin kısa periyotlarda güncellenmesine olanak tanır.

🧭 İleri Jeolojik Sondaj, Galeri Önündeki Risklerin Belirlenmesi İçin

Ekipman ayrıca galeri ilerlemesi öncesinde ileri jeolojik araştırma için de kullanılabilir; karot alarak fayları, kırık zonlarını, zayıf ara katmanları ve su içeren yapıları tespit edebilir. Su baskını, kaya düşmesi veya litoloji değişimi riski olan bölgelerde, önceden karot bilgisi edinmek destek, drenaj ve ön enjeksiyon planları için veri sağlar.

💧 Su İçeren Faylar ve Enjeksiyon Öncesi Araştırma

Yeraltı su içeren çatlaklar ve su iletken yapılar maden güvenliğini doğrudan etkiler. Delik karotu, dönüş suyu ve pompa basıncı değişimleri ile çatlak gelişimi ve su yapısı hakkında bilgi edinilebilir. Ekipmana isteğe bağlı 120 serisi yüksek basınçlı pistonlu pompa eklenebilir; maksimum debi 120 L/dk, maksimum basınç 70 bar'dır; yıkama ve bazı özel sirkülasyon koşulları için kullanılır.

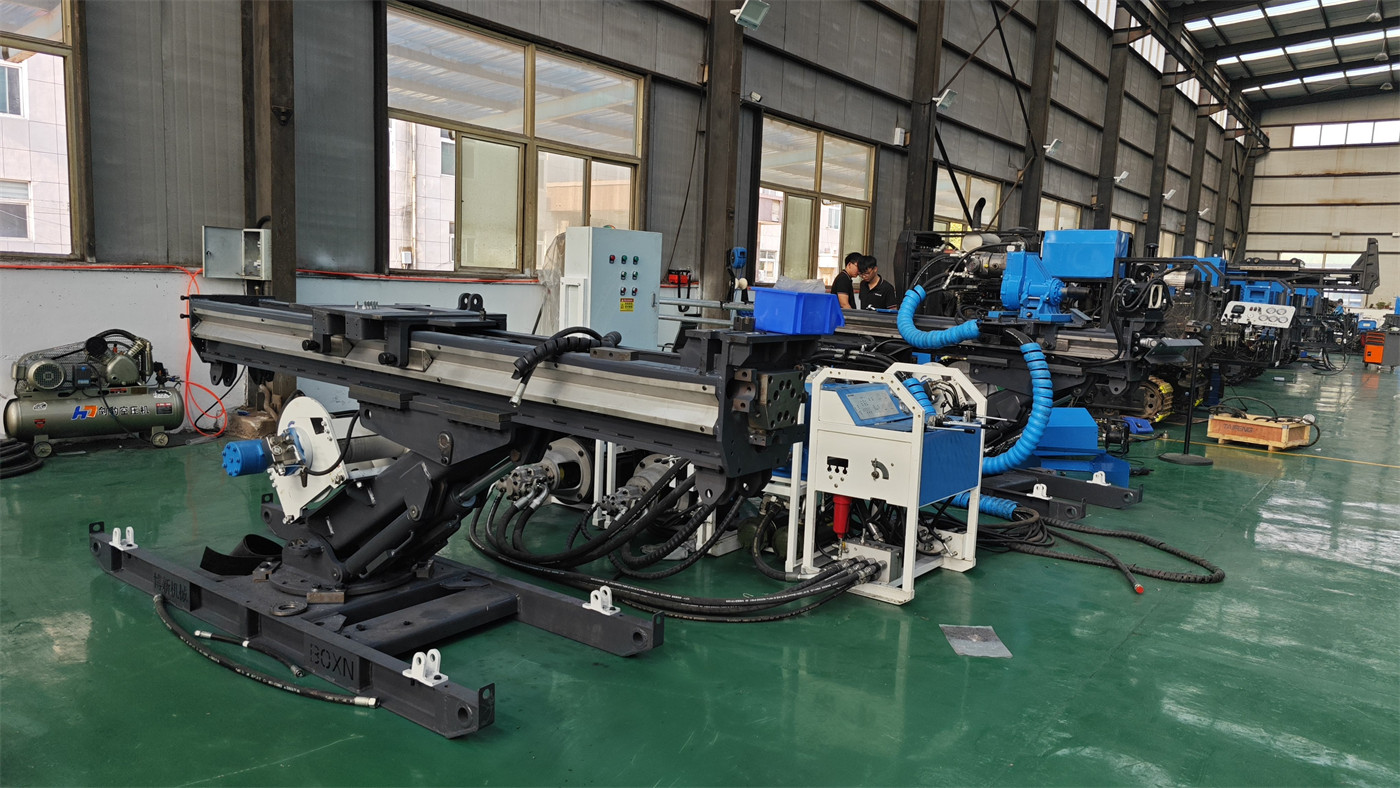

⚙️ 65 kN İlerleme Kuvveti ve 130 kN Geri Çekme Kuvveti

İlerleme mekanizması hidrolik silindirle tahrik edilir; strok 1800 mm, ilerleme kuvveti 65 kN, geri çekme kuvveti 130 kN ve hızlı hareket hızı 0.9 m/s'dir. Yatay, aşağı ve yukarı yönlü deliklerde sondaj dizisinin kuvvet durumu farklıdır; delik yönüne, derinliğe ve sürtünme değişimlerine göre ilerleme ve geri çekme parametreleri ayarlanmalıdır.

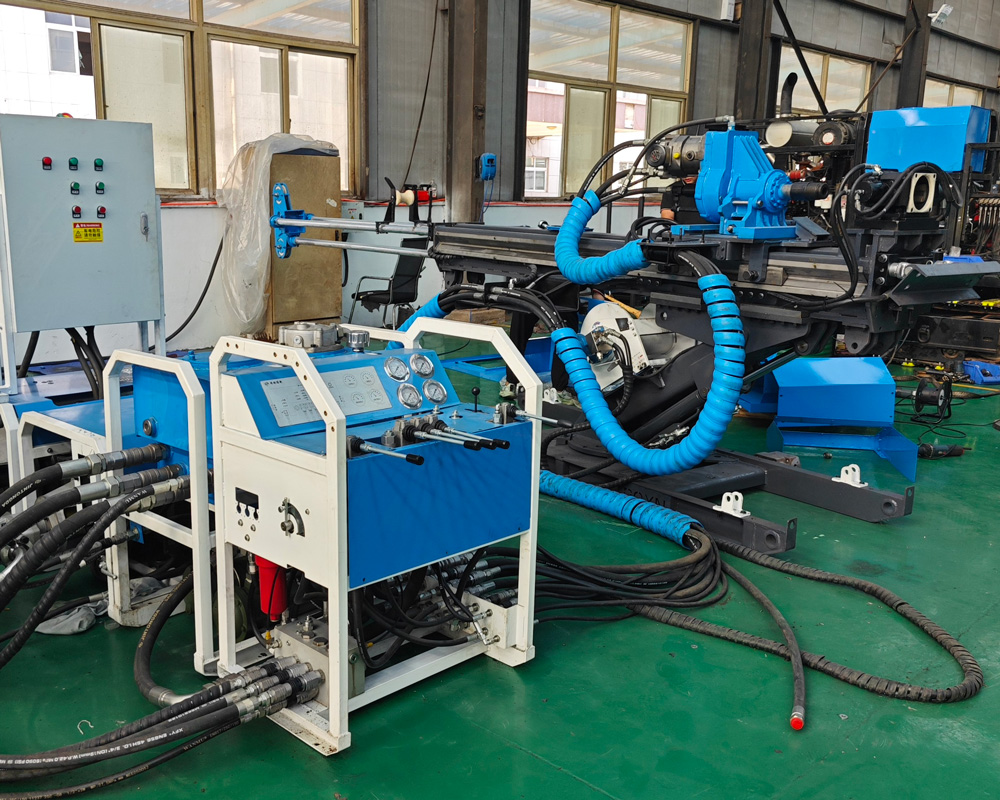

🔄 600–1480 N·m Hidrolik Üstten Tahrikli Döner Kafa

Döner kafa hidrolik üstten tahriklidir; devir 0–1500 rpm, tork aralığı 600–1480 N·m ve 107 değişken deplasmanlı motor ile donatılmıştır. Geniş devir aralığı, BQ, NQ, HQ boyutlarına ve kaya sertliğine göre çalışma durumunun seçilmesine olanak tanır; sağlam sert kaya ile kırıklı bölgeler arasında parametre ayarı yapılabilir.

🔒 128 mm Geçiş Delikli Tutucu, Yeraltı Sondaj Çubuğu Operasyonları İçin

Sondaj çubuğu tutucusu maksimum 108 mm çubuk boyutunu kabul eder; geçiş deliği 128 mm ve tutma kuvveti 80 kN'dir. Yeraltı sondaj sahalarında alan sınırlıdır; çubuk bağlama-sökme ve ağız operasyonları yoğundur; sağlam tutma, çubuk kayması riskini azaltır. Çalışma sırasında tutucu blok aşınması ve hidrolik basınç düzenli olarak kontrol edilmelidir.

🧵 800 Metre Halatlı Vinci, Yeraltı Karotlu Sondaj İçin Uygundur

Vinç sistemi 800 m halat kapasitesine sahiptir ve 6 mm çelik halat kullanır. Teknik verilere göre tam tamburda minimum kaldırma kuvveti 800 N, boş tamburda maksimum kaldırma kuvveti 1800 N'dir; kaldırma hızı 1.8 m/s ile 4.8 m/s arasındadır. Halatlı karot sistemi, tüm sondaj dizisinin tekrar tekrar indirilip kaldırılmasını azaltır; yeraltı orta derinlikli deliklerde yardımcı süreyi azaltmaya yardımcı olur.

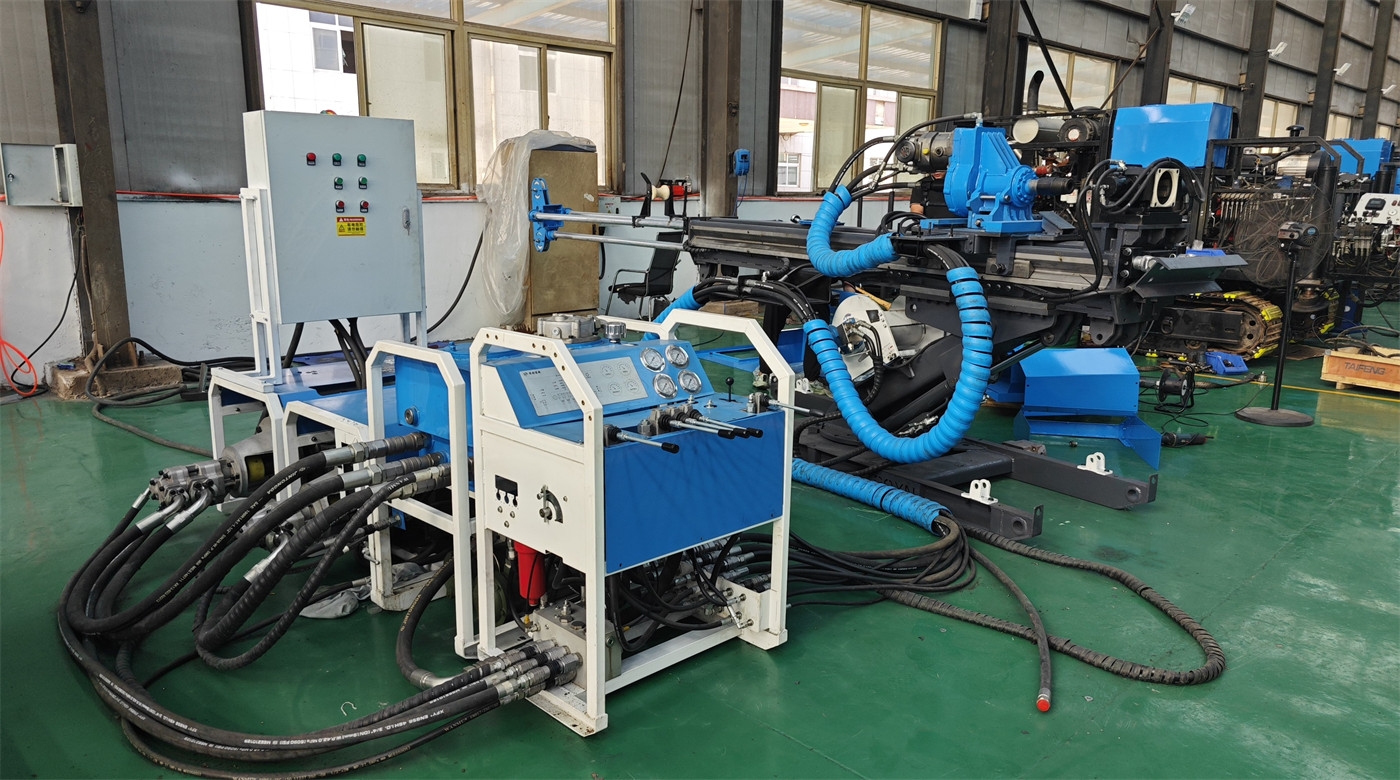

🛢️ 200 L/dk Hidrolik Sistem, Çoklu Mekanizma Koordinasyonu İçin

Ana sistem debisi 200 L/dk, basınç 210 bar; yardımcı pompa debisi 10 L/dk, maksimum basınç 150 bar'dır. Yeraltı ortamında nem, toz ve sıcaklık değişimleri belirgindir; hidrolik yağ temizliği, yüksek basınçlı hortumlar, bağlantılar ve filtre durumu sürekli kontrol edilmeli; kirlenme ve sızıntıların ekipman güvenilirliğini etkilemesi önlenmelidir.

❄️ 100 L Su Soğutmalı Yağ Tankı, Sürekli Sondaj İçin Uygundur

Hidrolik yağ tankı kapasitesi 100 L'dir ve su soğutmalıdır. Yeraltında hava sirkülasyonu sınırlıdır; su soğutma, hidrolik yağ sıcaklığının kontrolüne yardımcı olur, ancak soğutma suyu beslemesi ve eşanjörün temizliği sağlanmalıdır. Su kalitesi düşükse, eşanjör kireçlenmesini önlemek için düzenli temizlik yapılmalıdır.

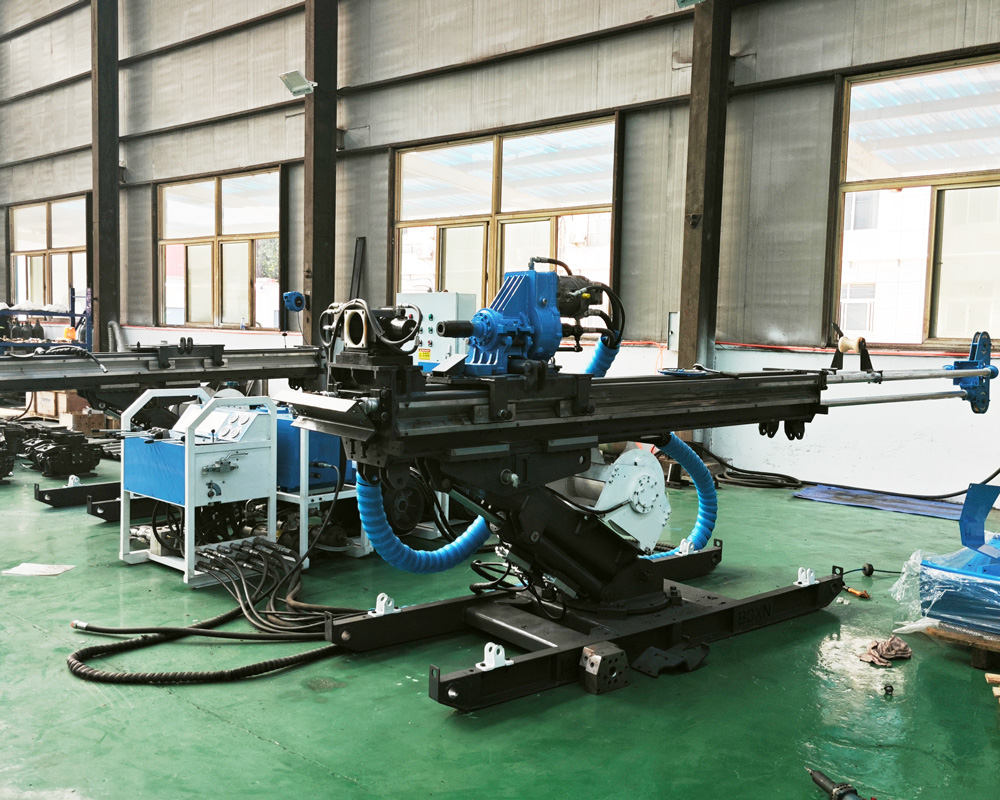

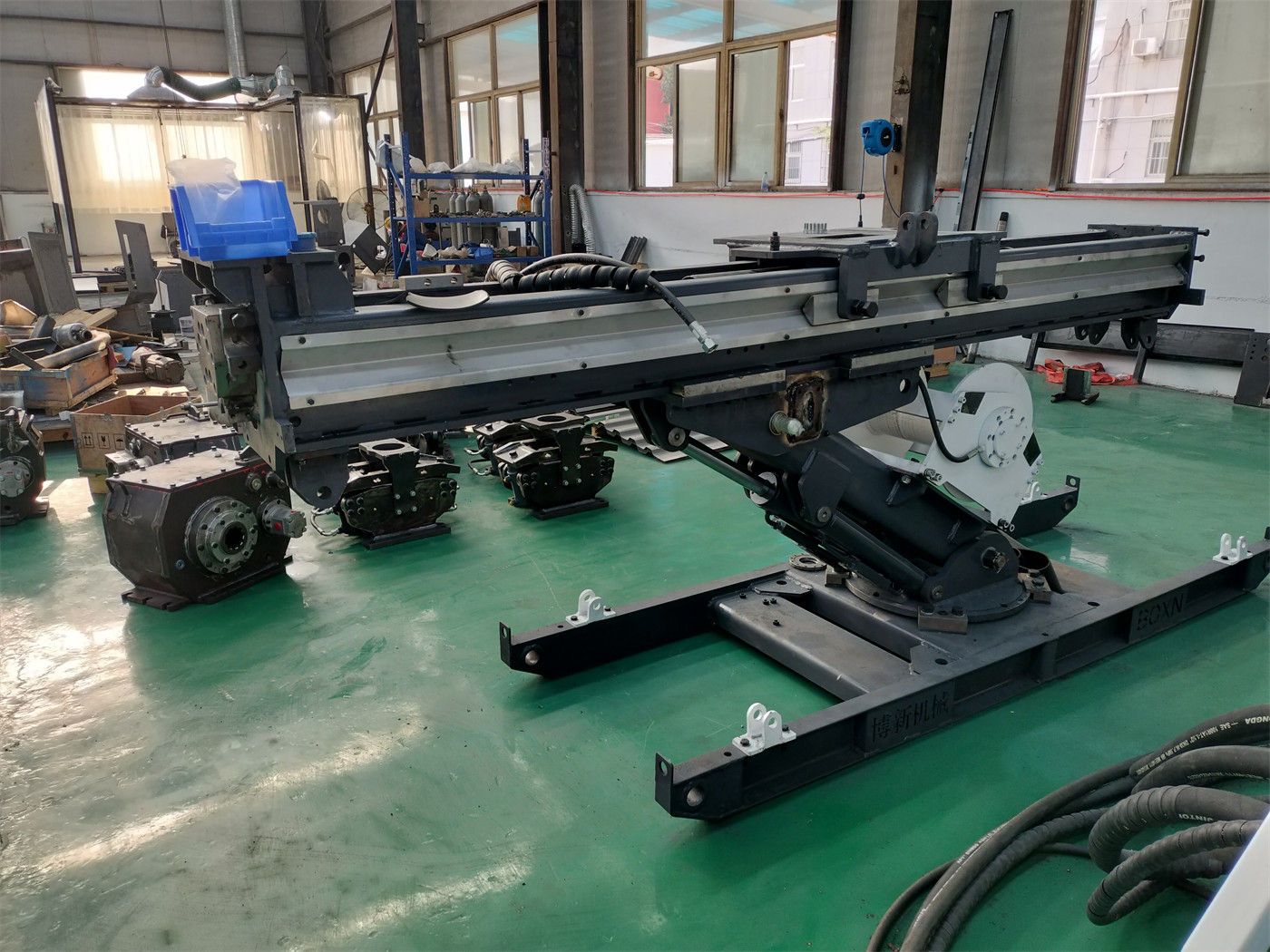

📦 Modüler Ağırlıklar, Yeraltı Taşıma Organizasyonu İçin Uygundur

Ana modüllerin referans ağırlıkları: güç ünitesi 240/270 kg, ana ilerleme mekanizması 130 kg, sondaj şasisi 120 kg, yağ tankı ünitesi 120 kg ve operatör paneli 90 kg'dır. Gerçek taşıma öncesinde kafes boyutları, galeri eğimi, ray koşulları ve saha kaldırma kapasitesine göre bir taşıma planı hazırlanmalıdır.

🧱 Kırık Zonlar, Zayıf Ara Katmanlar ve Fay Çamuru Koşulları

Fay çamuru, breş veya yoğun kırık zonlarla karşılaşıldığında, tur boyu kısaltılmalı, ilerleme azaltılmalı ve dönüş suyu değişimleri izlenmelidir. Gerekirse muhafaza borusu kullanılmalı, yıkama sıvısı ayarlanmalı veya kademeli işlem yapılmalıdır. Bu tür formasyonlarda asıl odak, delik duvarının stabilitesini korumak ve karot verimini artırmaktır; sadece ilerleme hızına odaklanılmamalıdır.

🛡️ Yeraltı Kurulum ve Operasyon Önlemleri

Ekipman kurulumundan önce sondaj sahasının tavanı, yan duvarları ve tabanı kontrol edilmelidir; sondaj şasisi güvenli bir şekilde sabitlenmeli, sondaj reaksiyon kuvvetinin ekipmanı kaydırması önlenmelidir; kablolar ve hidrolik hortumlar taşıma yollarından ve keskin kaya yüzeylerinden uzak tutulmalıdır; yukarı ve yatay deliklerde sondaj çubuğu, karot tüpü ve yüksek basınçlı sıvı kaynaklı güvenlik risklerine karşı özel önlemler alınmalıdır.

⚠️ Elektrik ve Patlama Güvenliği Gereksinimleri

Normal motor konfigürasyonu doğrudan patlama korumalı olarak kabul edilemez. Kömür madenleri, grizulu madenler veya yanıcı toz bulunan yeraltı ortamlarında, yerel maden güvenlik düzenlemelerine uygun patlama korumalı motor, elektrik kontrol kutusu, kablo ve koruma sistemleri seçilmelidir. Patlama koruması gerektiren alanlarda doğrulanmadan doğrudan kullanılmamalıdır.

📌 Parametre Dokümantasyonu Notu

Orijinal parametrelerde "operatör paneli ağırlığı" iki farklı yerde farklı belirtilmiştir: operatör paneli tablosunda 130 kg, ana modül ağırlık özetinde ise 90 kg'dır. Bu metinde parametre tablosunda orijinal değerler korunmuştur; nihai tedarik konfigürasyonu ve gerçek ağırlık, resmi teknik onay dokümanlarına göre belirlenmelidir.

Gerçek jeolojik koşullar, delik içi ekipmanlar, delik açısı ve operasyon yöntemleri farklılık gösterebileceğinden, nihai sondaj verimliliği, derinlik ve karot geri kazanımı saha koşullarına bağlıdır.
