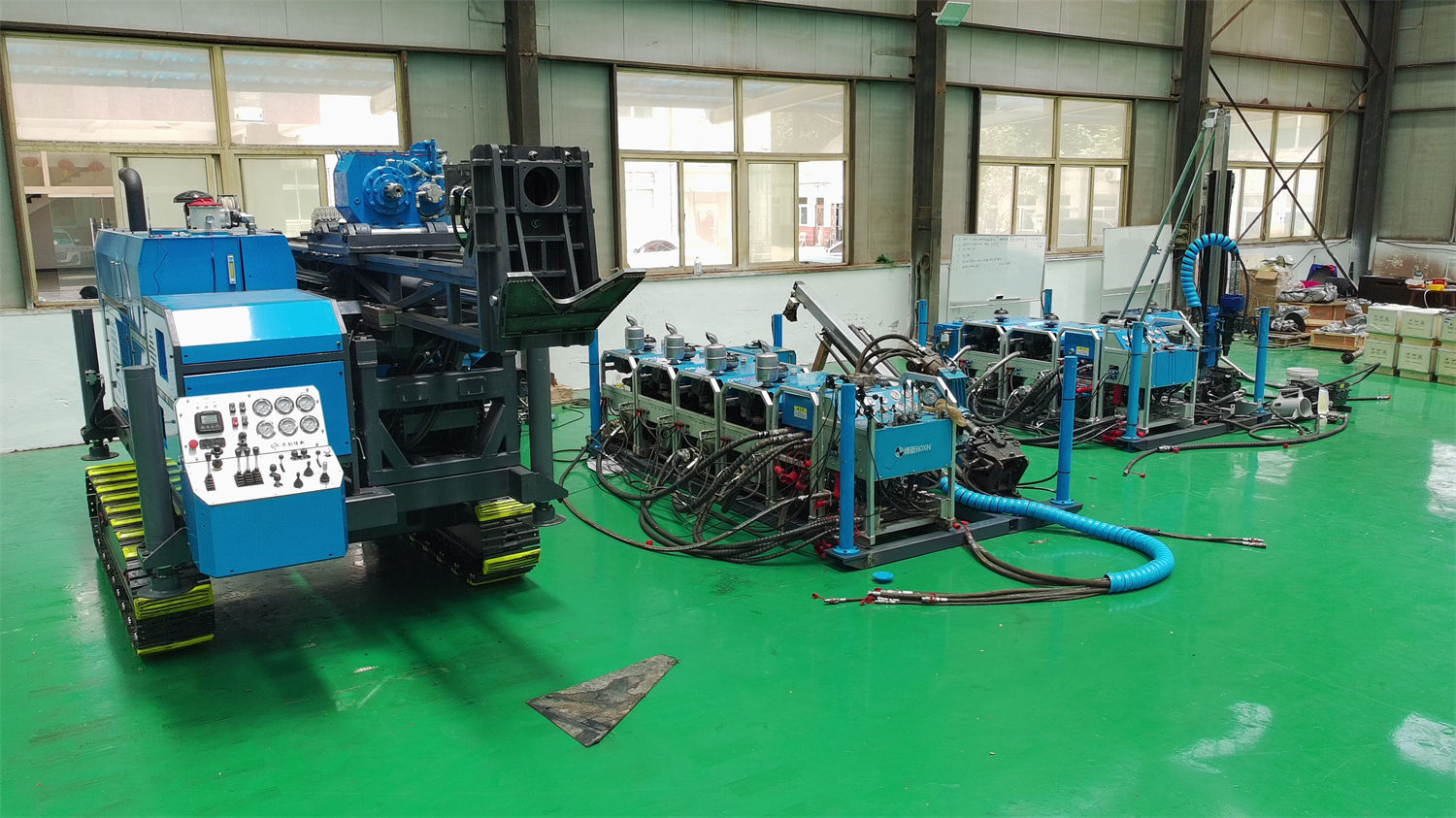

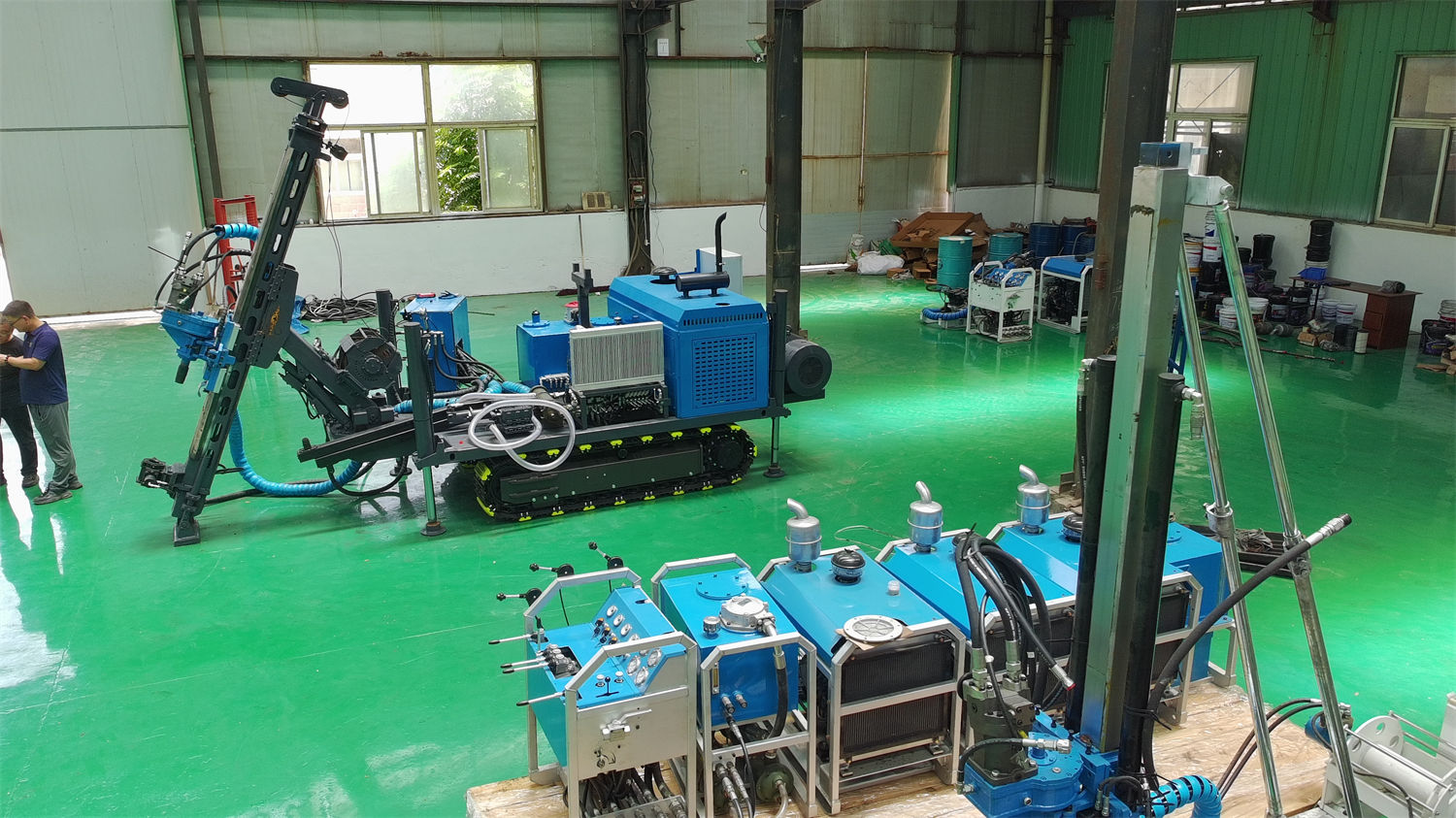

CR1200I gibi 1200 metre sınıfı derin kuyu karot matkabı tedarikinde, matkap takımı uyumluluğu genellikle tek başına delme derinliğine bakmaktan daha kritiktir. CR1200I'nin tutucu geçiş deliği çapı 150 mm olup, üretici tarafından listelenen uygun matkap çubuğu sistemleri NQ, HQ, PQ, NTW, HTW'dir. Uyumluluk doğrulanırken odak nokta "tutup tutamayacağı" değil, seçilen delik çapı serisinin delme derinliği, muhafaza borusu, vinç halatı ve kuyu başı ekipmanlarıyla birlikte eksiksiz ve uygulanabilir bir konfigürasyon zinciri oluşturup oluşturmadığıdır.
Önce bir ön kabulü netleştirmek gerekir: Referans delme derinliği hangi matkap takımı spesifikasyonuna karşılık gelir?
CR1200I'nin açıklanan referans delme derinliği spesifikasyona göre farklılık gösterir: B spesifikasyonu yaklaşık 1600 m, N spesifikasyonu yaklaşık 1200 m, H spesifikasyonu yaklaşık 700 m. Aynı matkabın farklı delik çaplarındaki delme derinliği aynı değildir; delik çapı büyüdükçe matkap çubuğu ağırlığı, halka boşluğu dönüş hızı gereksinimleri ve tork yükü artar, referans derinlik genellikle buna bağlı olarak azalır. Bu nedenle satın alma sırasında "1200 metre" doğrudan "tüm matkap takımı spesifikasyonlarının 1200 metre delinebileceği" anlamına gelmez. Önce projenin ana delik bölümünde hangi spesifikasyonun kullanılacağı, örtü tabakası geçildikten sonra çap değiştirilip değiştirilmeyeceği netleştirilmeli, ardından ekipman marjı değerlendirilmelidir.
PQ ve NQ hangi konumda yer alır?
Üreticinin verdiği referans delme derinliğine göre, N spesifikasyonu yaklaşık 1200 m'ye, H spesifikasyonu yaklaşık 700 m'ye karşılık gelir. PQ delik çapı HQ'dan büyüktür ve daha büyük bir tel halatlı karot alma çapına aittir. Mevcut verilerde PQ spesifikasyonu için ayrı bir referans delme derinliği verilmemiştir; bu nedenle mevcut parametrelerden CR1200I'de PQ ile ulaşılabilecek kesin derinlik hesaplanamaz. Bu noktada, ilgili PQ matkap takımı için delme derinliği ve yük hesaplama verileri üreticiden talep edildikten sonra karar verilmelidir.
150 mm tutucu geçiş deliği doğrulanırken hangi matkap takımı unsurlarına bakılmalıdır?
Tutucu geçiş deliği çapı 150 mm, ölçülebilir bir arayüz boyutudur. Doğrulama sırasında aşağıdaki nesneler etrafında madde madde teyit alınması önerilir; sadece matkap çubuğu dış çapının 150 mm'den küçük olup olmadığına bakılmamalıdır:
- Seçilen matkap çubuğunun dış çapı ve bağlantı elemanı dış çapının, tutucunun etkin sıkma aralığında olup olmadığı;
- Tel halatlı karot alma iç boru grubunun yerleştirme ve kurtarma kanalının sorunsuz olup olmadığı;
- Muhafaza borusu programı ve kuyu başı ekipmanının geçiş boşluğunun geçiş deliğiyle uyumlu olup olmadığı;
- Tahta kama şeklindeki kendinden ağırlıklı düşme önleyici yapıya karşılık gelen matkap takımı ağırlık aralığı hakkında net bir açıklama olup olmadığı;
- Farklı spesifikasyonlar arasında çap değiştirilirken tutucunun sıkma pabucu veya ayar parçalarının değiştirilmesi gerekip gerekmediği.
Verilerde net olan, sıkma yönteminin hidrolik sıkma artı tahta kama şeklindeki kendinden ağırlıklı düşme önleyici olduğudur; ancak her spesifikasyona karşılık gelen sıkma pabucu konfigürasyon listesi verilmemiştir. Satın alma sırasında üreticiden nihai matkap takımı kombinasyonuna göre tutucu uyum açıklaması talep edilmelidir.
Vinç ve halat sistemi matkap takımı sistemiyle birlikte doğrulanmalıdır
Derin kuyu tel halatlı karot almada, iç boru kaldırma sıklığı delme derinliğiyle birlikte artar; vinç parametreleri yardımcı süreyi doğrudan etkiler. CR1200I'nin halat kapasitesi 1200 m, kaldırma hızı 116 m/min, kaldırma kuvveti 13,5 kN, çelik halat çapı 6 mm'dir. Doğrulama sırasında dikkat edilmesi gerekenler: 1200 m halat kapasitesi ile N spesifikasyonu referans delme derinliği 1200 m sayısal olarak örtüşse de, halat kuyu içinde ayrıca tepe makarası, tambur sarma katmanları gibi faktörlerden geçer; gerçek indirme derinliği sistem yerleşimine göre teyit edilmelidir.
PQ sistemi altında halat yükü ayrıca teyit edilmelidir
Delik çapı büyüdükçe, iç boru grubu ve karot ağırlığı artar. Mevcut verilerde 6 mm çelik halatın farklı delik çaplarındaki izin verilen halat yükü karşılaştırması verilmemiş, ayrıca kurtarıcı ve iç boru grubu spesifikasyon listesi de verilmemiştir. Ana delik bölümünde PQ spesifikasyonu kullanılması planlanıyorsa, halat ve kurtarma sisteminin uyum koşulları ve güvenlik aralığı üreticiden teyit edilmeli; doğrudan N spesifikasyonu konfigürasyon varsayımları kullanılmamalıdır.
Güç başlığı ve çekme parametrelerinin matkap takımı seçimine kısıtlamaları
CR1200I güç başlığı dişli tahrikli olup, maksimum tork 2200 N·m, en yüksek devir 1500 rpm, 1:2,2 ve 1:3,3 olmak üzere iki kademeli dişli dönüşümü sunar; ilerleme kuvveti 55 kN, çekme kuvveti 160 kN, işlenen matkap çubuğu uzunluğu 1,5 m'dir. Bu parametreler, büyük çaplı matkap takımlarının derin kuyulardaki kullanılabilir çalışma koşullarını belirler: Büyük çaplı matkap uçları daha büyük tork ve daha büyük yıkama debisi gerektirirken, matkap dizisinin kaldırılması çekme kuvvetiyle sınırlıdır.
| Kalem | Parametre |
|---|---|
| Referans delme derinliği | B spesifikasyonu yaklaşık 1600 m, N spesifikasyonu yaklaşık 1200 m, H spesifikasyonu yaklaşık 700 m |
| Delme açısı | 45°–90° |
| Tutucu geçiş deliği çapı | 150 mm |
| Uygun matkap çubuğu | NQ, HQ, PQ, NTW, HTW |
| Maksimum tork | 2200 N·m |
| En yüksek devir | 1500 rpm |
| İlerleme kuvveti / çekme kuvveti | 55 kN / 160 kN |
| Vinç halat kapasitesi / kaldırma hızı | 1200 m / 116 m/min |
| Çamur sistemi | 150 L/min, 7 MPa |
Tablodaki veriler ön karşılaştırma için kullanılabilir; ancak matkap takımı sarf malzemesidir, gerçek matkap dizisi ağırlığı matkap çubuğu et kalınlığı ve bağlantı elemanı tipiyle de ilişkilidir. Verilerde spesifikasyon bazında matkap dizisi ağırlığı verilmemiştir; satın alma tarafı kullanılacak matkap takımı üreticisinin kataloğuna göre ayrıca hesaplama yapmalıdır.
Hidrolik ve çamur sistemleri yıkama prosesiyle birlikte teyit edilmelidir
Bu modelde ana pompa debisi 300 L/min, basınç 28 MPa; yardımcı pompa 120 L/min, basınç 21 MPa olup hava soğutmalı artı su soğutmalıdır. Çamur sistemi debisi 150 L/min, basıncı 7 MPa'dır. Daha büyük çaplı matkap takımları için halka boşluğu dönüş hızı ve kaya tozu taşıma kapasitesi, pompa debisi ile delik çapının kombinasyonuna bağlıdır; mevcut verilerde farklı delik çaplarına karşılık gelen çamur pompası debisi öneri değerleri verilmemiştir. PQ spesifikasyonu derin kuyuların yıkama gereksinimlerini karşılayıp karşılamadığı, delik çapı, matkap çubuğu iç ve dış çapları ve planlanan dönüş hızı ile birlikte üreticiden teyit edilmelidir.
Satın alma öncesinde üreticiden teyit edilmesi önerilen liste
- Kullanılacak ana delik çapı spesifikasyonu ve buna karşılık gelen referans delme derinliği ile izin verilen matkap dizisi ağırlığı;
- 150 mm geçiş deliğinin NQ, HQ, PQ spesifikasyonlarının her birinde sıkma pabucu ve yedek parça konfigürasyonu;
- 6 mm çelik halatın derin kuyu ve daha büyük delik çaplarındaki halat yükü açıklaması;
- Her delik çapına karşılık gelen çamur pompası debisi, dönüş hızı önerileri ve kaçak tıkama/duvar koruma genel ilkeleri;
- Delik çapı değiştirilirken tutucu, vinç ve kuyu başı ekipmanının ayar aralığı;
- Standart aksesuarlar arasında matkap takımı arayüzüyle ilgili parça listesi.
Yukarıdaki doğrulamalar, saha jeolojik koşullarının ve kuyu içi ekipmanların gerçek doğrulamasının yerini tutamaz. CR1200I'nin nihai delme derinliği, delme verimliliği ve karot geri kazanım performansı, somut jeolojik koşullar, matkap takımı kombinasyonu, delme açısı ve çalıştırma yöntemine göre belirlenmelidir. Verilerde yer almayan fiyat, teslim süresi, sertifikasyon ve eğitim içerikleri ayrıca üreticiden teyit edilmelidir.
