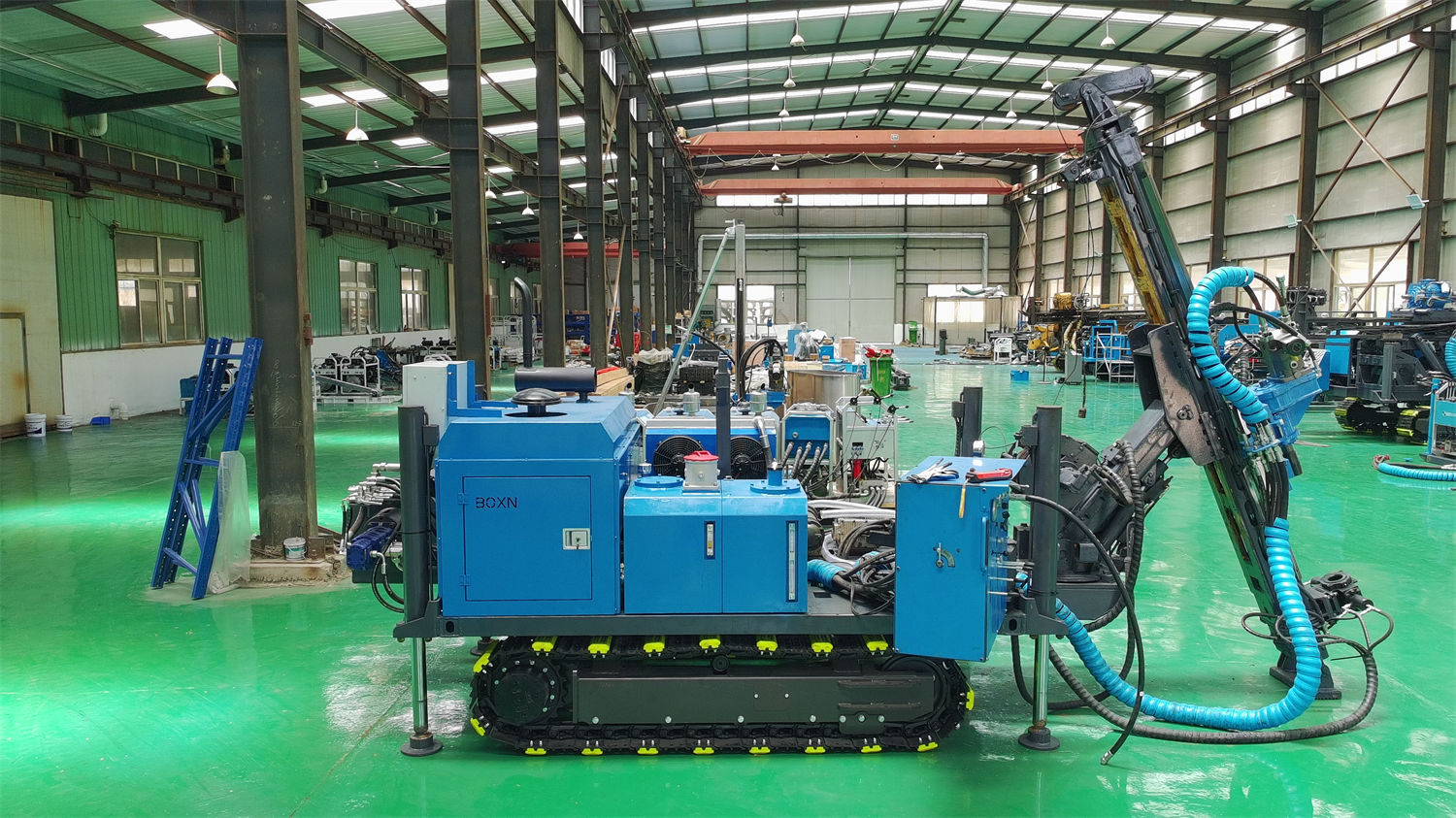

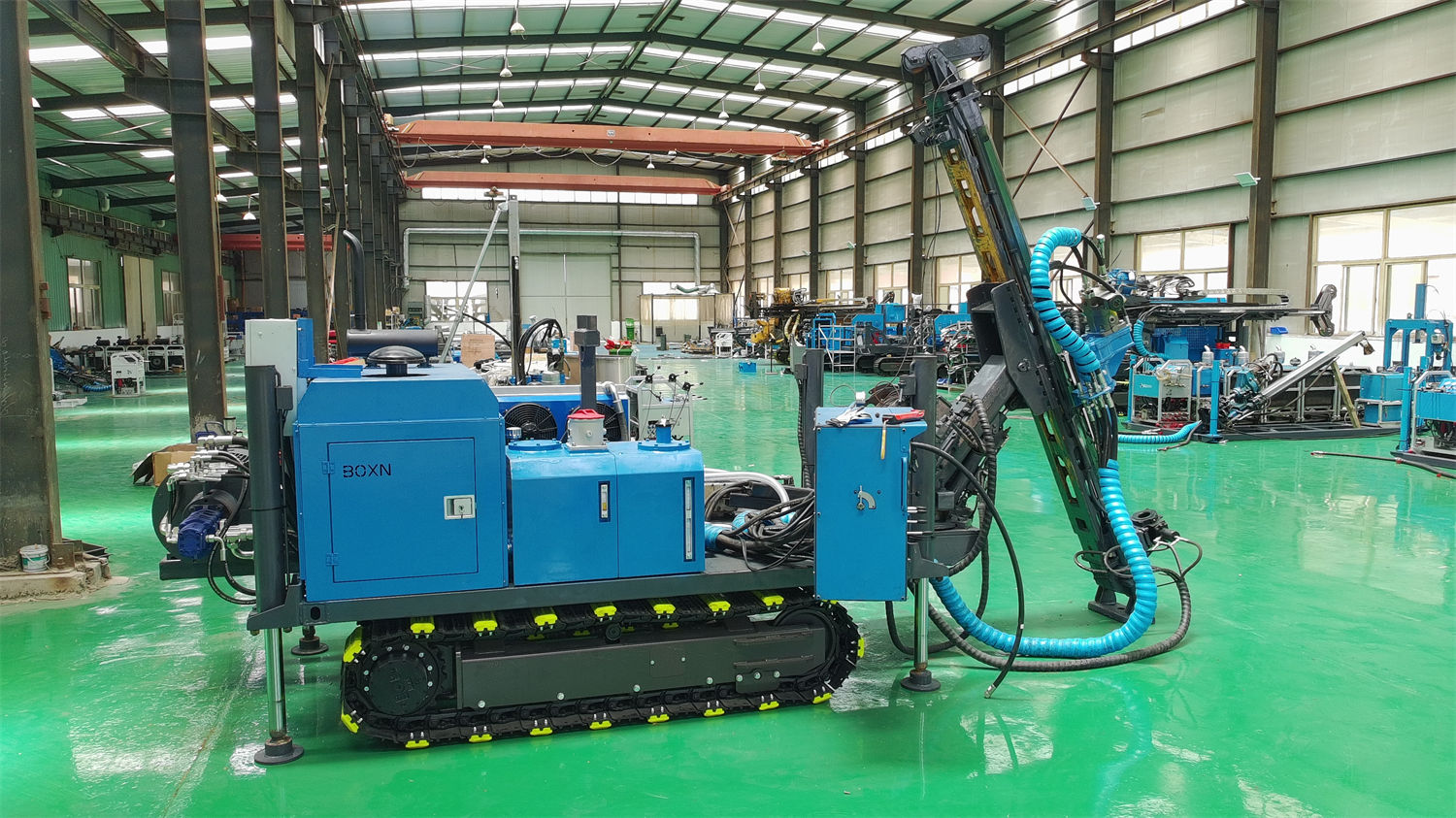

CR800UG, yeraltı maden galerileri ve yeraltı sondaj istasyonlarına yönelik, NQ referans sondaj derinliği 800 metre olan elektrikli tam hidrolik karotlu sondaj makinesidir. Modüler yapı sayesinde güç ünitesi, ilerleme mekanizması, sondaj makinesi şasisi, yağ tankı ve kumanda ünitesi ayrı ayrı taşınabilir, ardından yeraltı sondaj istasyonunda birleştirilerek monte edilebilir. Bu ekipmanı satın alırken önceden hesaplanması gereken asıl husus, makinenin toplam tonajı değil, bu ayrı modüllerin madenin mevcut taşıma galerilerinden geçip geçemeyeceği ve yeraltı sondaj istasyonunda montaj ile sonraki taşımanın yapılıp yapılamayacağıdır. Bu makale yalnızca doğrulanmış ürün bilgilerine dayanarak üreticiden ve sahadan teyit edilmesi gereken kalemleri açıklar; somut sökme-takma adımları, taşıma kapasitesi, personel yapılandırması ve maliyet rakamları maden sahası ile üretici tarafından ortaklaşa teyit edilmelidir.
1. CR800UG'nin modüler ayrı taşıması nasıl bölümlere ayrılır?
CR800UG'nin bilgileri, ekipmanın modüler tasarıma sahip olduğunu; güç ünitesi, ilerleme mekanizması, sondaj makinesi şasisi, yağ tankı ve kumanda ünitesinin ayrı ayrı taşınabildiğini ve yeraltı sondaj istasyonunda birleştirilerek monte edilebildiğini gösterir. Bu tasarım öncelikle büyük yüzey sondaj makinelerinin doğrudan giremediği galeriler, çapraz galeriler, boyuna galeriler ve üretim panosu sondaj istasyonlarına yöneliktir.
Doğrulanabilir ana modüllerin referans ağırlıkları aşağıdaki gibidir:
| Modül | Referans ağırlık |
|---|---|
| Güç ünitesi | 240 / 270 kg |
| Ana makine ilerleme mekanizması | 130 kg |
| Sondaj makinesi şasisi | 120 kg |
| Yağ tankı ünitesi | 120 kg |
| Kumanda ünitesi | 90 kg veya 130 kg (kaynakta iki farklı etiketleme mevcuttur) |
Özellikle belirtmek gerekir ki, orijinal parametrelerde "kumanda ünitesi ağırlığı" için iki farklı etiketleme vardır: kumanda ünitesi tablosunda 130 kg, ana modül ağırlık özetinde ise 90 kg. Bu makale, kaynaktaki iki etiketlemeyi de olduğu gibi korur; nihai tedarik konfigürasyonu ve gerçek ağırlık, resmi teknik teyit belgelerine göre belirlenmelidir. Satın alma teklif aşamasında, üreticiden her modülün nihai ağırlığını ve dış boyutlarını yazılı olarak netleştirmesi istenmelidir.
2. Galeri taşıma kısıtlamaları altında satın alma öncesi hangi geçiş koşulları doğrulanmalıdır?
Bilgiler, CR800UG'nin ayrı modüllerinin eğimli kuyu, kafes, maden vagonu veya galeri taşıma sistemi aracılığıyla partiler halinde çalışma noktasına iletilebildiğini ve büyük komple makine girişinin yarattığı alan kısıtlamasını azalttığını belirtir. Ancak bilgilerde modüllerin dış boyutları, kafes uyum spesifikasyonları veya galeri minimum dönüş yarıçapı verilmemiştir; bu nedenle bu hususların maden sahası koşullarına göre kalem kalem teyit edilmesi gerekir.
Sahadan ve üreticiden teyit edilmesi gereken taşıma koşulları
- Eğimli kuyu, kafes, maden vagonu veya galeri taşıma sistemlerinin her birinin izin verdiği maksimum tek parça ağırlığı ve dış boyutları;
- Taşıma güzergahındaki galeri genişliği, yüksekliği ve dönüş yarıçapının ayrılmış en büyük modülü barındırıp barındırmadığı;
- Ray koşulları, galeri eğimi ve sahadaki kaldırma kapasitesinin modül taşımacılığına uygun olup olmadığı;
- Modüller ayrıldıktan sonra güvenilir sabitleme ve koruma yöntemlerinin olup olmadığı, taşıma sırasında hidrolik ve elektrikli parçaların hasar görmesini önlemek için;
- Taşıma partilerinin nasıl düzenleneceği ve partili sevkiyat için yeraltında geçici depolama alanı ayrılması gerekip gerekmediği.
Bu koşullar, ekipmanın sahaya girip giremeyeceğini belirler; sondaj kabiliyetinin kendisini değil. Satın alma öncesinde yalnızca sondaj derinliği ve delik çapı kontrol edilip taşıma galerileri göz ardı edilirse, ekipman madene geldikten sonra sondaj istasyonuna ulaşamayabilir.
3. Yeraltı sondaj istasyonu montajı hangi koşulları içerir?
Bilgiler, CR800UG modüllerinin yeraltı sondaj istasyonunda birleştirilerek monte edilmesi gerektiğini belirtir. Ekipman montajından önce sondaj istasyonunun tavanı, yan duvarları ve tabanındaki tahkimat kontrol edilmelidir; sondaj makinesi şasisi güvenilir şekilde sabitlenmeli, sondaj tepki kuvvetinin ekipmanın yer değiştirmesine neden olması önlenmelidir; kablolar ve hidrolik hortumlar taşıma galerilerinden ve keskin kaya yüzeylerinden uzak tutulmalıdır. Yukarı yönlü ve yatay deliklerin açılmasında, sondaj çubukları, karot tüpleri ve yüksek basınçlı sıvının yol açabileceği güvenlik risklerine özellikle dikkat edilmelidir.
Bilgilerde sondaj istasyonu minimum boyutları, montaj süresi, personel sayısı ve özel alet listesi verilmemiştir; bu nedenle aşağıdaki hususlar satın alma aşamasında üreticiden teyit edilmelidir:
- Sondaj istasyonunda ayrılması gereken minimum uzunluk, genişlik ve yüksekliğin, ilerleme kirişi 2800 mm, uzatma direği 2000 mm gibi yapısal parçaların yerleşimini karşılayıp karşılamadığı;
- Yeraltı montajı için gereken kaldırma noktaları, kaldırma ekipmanları ve yardımcı personel yapılandırması;
- Modül birleştirme sırası, hidrolik hatlar ve kablo bağlantı arayüzlerinin üretici tarafından açıkça belirtilip belirtilmediği;
- Montaj tamamlandıktan sonra fonksiyon kontrolü için gereken güç kaynağı, soğutma suyu ve hidrolik yağ koşulları;
- Sondaj istasyonu tahkimat koşullarının ekipman montajı ve sondaj tepki kuvveti gereksinimlerini karşılayıp karşılamadığı; bu kısım maden tarafından saha prosedürlerine göre teyit edilmelidir.
4. Elektrik çözümü ve patlama koruma gereksinimleri ayrıca teyit edilmelidir
CR800UG motor gücü kullanır; bilgilerde belirtilen konfigürasyon 22 kW × 3 veya 30 kW × 2, ana sistem debisi 200 L/dk, basıncı 210 bar, yardımcı pompa debisi 10 L/dk, maksimum basıncı 150 bar'dır. Dizel güce kıyasla elektrik motoru sondaj istasyonunda yanma gazı üretmez ve istikrarlı güç besleme sistemine sahip yeraltı madenleri için daha uygundur. Gerçek konfigürasyonda elektrik çözümü, madenin voltajı, frekansı, kablo uzunluğu ve yol verme yöntemine göre teyit edilmelidir.
Bilgiler aynı zamanda normal motor konfigürasyonunun doğrudan patlama korumalı konfigürasyon olarak değerlendirilemeyeceğini belirtir. Kömür madenleri, gazlı madenler veya yanıcı toz bulunan yeraltı ortamlarında, yerel maden güvenlik mevzuatına göre uygun patlama koruma sınıfına sahip motor, elektrik kontrol kutusu, kablo ve koruma sistemi seçilmelidir; teyit edilmeden patlama koruma gereksinimi olan bölgelerde doğrudan kullanılmamalıdır. Bu husus, satın alma öncesinde üretici ve maden güvenlik departmanı ile ortaklaşa teyit edilmesi gereken bir içeriktir ve bu makalenin verebileceği bir operasyonel sonuç değildir.
5. Taşıma maliyeti hangi koşullardan hesaplanmalıdır, yalnızca birim fiyattan değil?
Modüler ayrı taşımanın doğrudan sonucu taşıma partilerinin artmasıdır, ancak karşılığında galeri koşullarına uyum sağlanır. Taşıma maliyetini hesaplarken, doğrulanabilir koşullar tek tip rakamlar uygulanarak değil, kontrol kalemleri olarak listelenebilir:
- Tek seferlik taşımada taşınması gereken modül sayısı ve parti sayısı;
- Her modül partisinin eğimli kuyu, kafes veya maden vagonu taşımasında kapladığı süre;
- Yeraltı sondaj istasyonunda montaj ve sökme için gereken işçilik ve yardımcı ekipman vardiyası;
- Kablo, hidrolik hortum ve soğutma suyu borularının taşıma sırasında sökülüp takılması ve kontrol iş yükü;
- Sondaj istasyonu tahkimatı, şasi sabitleme ve yeniden konumlandırma için gereken süre;
- Ekipmanın sondaj istasyonları arasında taşınmasının yeniden ayrılmayı gerektirip gerektirmediği.
Bilgilerde montaj işçilik saati, taşıma işçilik saati veya işçilik normu verilmemiştir; bu nedenle bunlara dayanarak somut maliyet hesaplanamaz. Satın alan taraf, üreticiden modül ağırlık listesi, dış boyutlar ve montaj talimatları talep edebilir; ardından maden kendi taşıma ve işçilik koşullarına göre hesaplama yapabilir.
6. Seçim sırasında eşzamanlı olarak doğrulanması gereken sondaj parametreleri
Sökme-takma ve taşıma, satın alma kararının yalnızca bir parçasıdır; ekipmanın sondaj görevini karşılayıp karşılamadığı için aşağıdaki belirtilmiş parametreler de kontrol edilmelidir:
| Parametre kalemi | Kaynakta belirtilen değer |
|---|---|
| Farklı sondaj yönleri için referans karot alma kapasitesi | BQ (90°) 920 m; NQ (90°) 800 m; HQ (90°) 380 m; BQ (0°) 600 m; NQ (0°) 400 m; HQ (0°) 200 m; BQ (-90°) 350 m; NQ (-90°) 200 m; HQ (-90°) 150 m |
| Güç sistemi | 22 kW × 3 / 30 kW × 2 |
| Sistem debisi, basıncı | 200 L/dk, 210 bar |
| Yardımcı pompa debisi, maksimum basıncı | 10 L/dk, 150 bar |
| İlerleme stroku | 1800 mm |
| İlerleme kirişi uzunluğu | 2800 mm |
| Uzatma direği uzunluğu | 2000 mm |
| İtme kuvveti / çekme kuvveti | 65 kN / 130 kN |
| Hızlı hareket hızı | 0,9 m/s |
| Tahrik kafası | Hidrolik üstten tahrikli, devir 0–1500 rpm, tork 600–1480 N·m, 107 değişken motor konfigürasyonu |
| Sondaj çubuğu tutucusu | Maksimum uygun sondaj çubuğu boyutu 108 mm, geçiş deliği 128 mm, tutma kuvveti 80 kN |
| Halat vinç | Halat kapasitesi 800 m, 6 mm çelik halat, tam tamburda minimum kaldırma kuvveti 800 N, boş tamburda maksimum kaldırma kuvveti 1800 N, kaldırma hızı 1,8–4,8 m/s |
| Hidrolik yağ tankı | 100 L, su soğutmalı |
Farklı madenlerde açı işaretlerinin tanımı farklı olabilir; resmi uygulamadan önce sahadaki montaj yönü ve tasarım çizimleri esas alınmalıdır. Gerçek jeolojik koşullar, delik içi aletler, sondaj açısı ve operasyon yöntemi farklılık gösterebileceğinden, nihai sondaj verimliliği, sondaj derinliği ve karot geri kazanım performansı saha koşullarına göre belirlenmelidir.
7. Satın alma öncesi oluşturulması önerilen teyit listesi
"Modüler ayrı taşıma galeri kısıtlamaları altında sökme-takma ve taşıma maliyetleri nasıl hesaplanır?" sorusu etrafında, satın alma öncesinde teyit edilmesi gereken hususlar aşağıdaki kategorilerde özetlenebilir:
- Modül listesi: Her modülün nihai ağırlığı, dış boyutları ve ayrım sınırları;
- Taşıma galerileri: Eğimli kuyu, kafes, maden vagonu veya galerinin izin verdiği tek parça ağırlığı ve boyutları;
- Sondaj istasyonu koşulları: Minimum alan boyutları, tahkimat koşulları, kaldırma kapasitesi ve güç-soğutma suyu koşulları;
- Montaj talimatları: Modül birleştirme sırası, hat ve kablo bağlantıları ve fonksiyon kontrol gereksinimleri;
- Elektrik ve patlama koruma: Maden voltajı ve frekansı, kablo uzunluğu, yol verme yöntemi ve patlama korumalı konfigürasyon gerekip gerekmediği;
- Taşıma düzeni: Taşıma partileri, sökme-takma iş yükü ve yeniden taşımanın ayrılmayı gerektirip gerektirmediği;
- Tedarik teyidi: Kumanda ünitesi ağırlığı gibi iki farklı etiketleme bulunan parametrelerde resmi teknik teyit belgelerinin esas alınması.
Bilgilerde sökme-takma işçilik saati, taşıma maliyeti veya saha örneği verilmemiştir; bu makale bu konuda tahmin yapmaz. Satın alan tarafın yukarıdaki maddeleri bir kontrol listesi haline getirmesi, üretici ve maden sahası tarafından ayrı ayrı doldurulması ve buna göre CR800UG ayrı taşıma çözümünün kendi galeri koşullarıyla uyumlu olup olmadığının değerlendirilmesi önerilir.
