WR1000S gibi 1000 metre sınıfı bir su kuyusu sondaj makinesi satın alırken sık yapılan değerlendirme hatası şudur: yalnızca makinenin kaldırma kuvveti, torku ve sondaj derinliği karşılaştırılır; matkap dizisi ve hava kompresörü ise sonraya bırakılır. Sonuçta ana makine parametreleri hedefi tutar, ancak sahada büyük çaplı sert kaya kesimlerinde yetersiz tahliye, darbe veriminde düşüş veya sondaj borusu özelliklerinin güç başlığı ve döner sistemle uyumsuzluğu ortaya çıkar. Bu uyumsuzluktan kaçınmanın özü, delik çapı, delik derinliği, sondaj borusu, DTH çekici ile hava kompresörünün basınç ve debisini birbirinden kopuk listeler halinde değil, tek bir parametre zincirinde kontrol etmektir.
Önce WR1000S'in kendi parametre sınırlarını doğrulayın

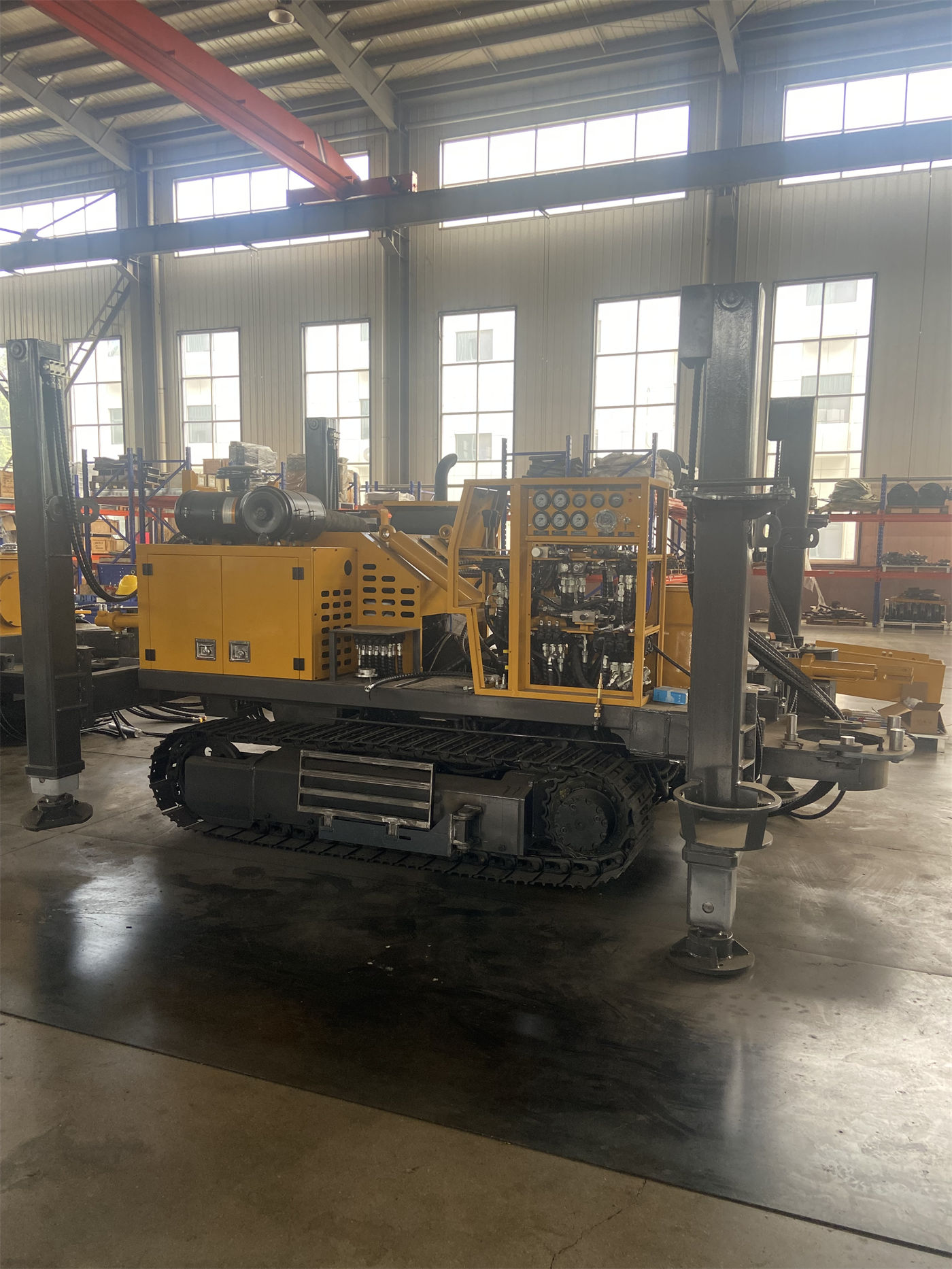

WR1000S, 1000 metre sınıfı teleskopik kuleli paletli bir su kuyusu sondaj makinesidir. Temel parametreler şunlardır:
| Kalem | Parametre |
|---|---|
| Maksimum sondaj derinliği | 1000 m |
| Delik çapı | 105–800 mm |
| Kaldırma kuvveti | 52 T |
| Eksenel basınç | 8 T |
| Döner tork | 26000 / 13000 N·m |
| İlgili maksimum devir | 70 / 140 r/dk |
| Dizel güç | 194 kW |
| Önerilen çalışma basıncı | 1,6–8 MPa |
| Hava tüketimi | 16–96 m³/dk |
| Sondaj borusu | 6 m, önerilen çap 114 mm |
| Hızlı kaldırma / hızlı ilerleme | 30 m/dk / 61 m/dk |
| Yürüyüş hızı | yaklaşık 5 km/s |
| Maksimum tırmanma açısı | referans 21° |
| Hidrolik destek ayağı stroku | 1,7 m |
| Yardımcı vinç kaldırma kuvveti | 2,5 T |
| Makine ağırlığı | yaklaşık 17,8 T |
| Boyutlar | yaklaşık 7,3 × 2,25 × 2,75 m |
Bu parametreler WR1000S'in 1000 metre sınıfı derinlik rezervine ve 800 mm maksimum delik çapı kapasitesine sahip olduğunu gösterir; ancak 105–800 mm bir çap aralığıdır ve her çap kademesinin her delik derinliğinde ve her zeminde maksimum çapla rutin olarak delinebileceği anlamına gelmez. Delik çapı büyüdükçe hava kompresörü, matkap dizisi, muhafaza borusu ve makine yüküne yönelik gereksinimler artar; bu sınırlama seçim aşamasında değerlendirmeye dahil edilmelidir.
Büyük çaplı derin deliklerde uyumsuzluk genellikle hangi aşamalarda ortaya çıkar
Matkap dizisi ile hava kompresörü kapasitesi arasındaki uyumsuzluk çoğu zaman tek bir parametre hatası değil, birbirini kısıtlayan birkaç aşamanın sonucudur:
- Delik çapı büyüdükçe delik içi halka boşluğu alanı ve kaya tozu miktarı artar; tahliye için gereken hava debisi de yükselir.
- Delik derinliği arttıkça kaya tozunun taşınma mesafesi uzar; tahliye yetersiz kalırsa çökelme ve tekrar kırılma oluşur, bu da torku ve enerji tüketimini daha da artırır.
- DTH çekicinin kendine özgü bir çalışma basıncı aralığı vardır; basınç yetersizse darbe enerjisi ve darbe frekansı doğrudan etkilenir.
- Hava kompresörü debisi yetersiz olduğunda darbe ve tahliye verimi aynı anda düşer, sondaj hızı yavaşlar; birim ilerleme başına matkap dizisi aşınması ve yakıt tüketimi ise artar.
- Sondaj borusu çapı, diş özellikleri ve güç başlığı bağlantısı uyumsuzsa tork ve kaldırma kuvvetinin gerçek aktarımı sınırlanır.
Bu nedenle satın alma aşamasında WR1000S'in 52 T kaldırma kuvveti ve 26000/13000 N·m torku kapasite üst sınırı olarak alınmalı; ardından gerçek delik çapı, delik derinliği ve zemin kombinasyonundaki ihtiyaç hesaplanarak bu ihtiyacın söz konusu üst sınır içinde kaldığı doğrulanmalıdır.
Delik çapı, delik derinliği, sondaj borusu, DTH çekici ve hava kompresörünü tek bir parametre zincirinde birleştirin
Delik çapı ve delik derinliği
Delik çapı, halka boşluğu tahliye kanalını ve üretilen kaya tozu miktarını belirler; delik derinliği ise kaya tozunun yukarı taşınma mesafesini ve sondaj dizisi öz ağırlığını belirler. WR1000S'in 105–800 mm delik çapı aralığı oldukça geniştir; satın alma sırasında projenin ana sondaj çapı ve maksimum çapı netleştirilmeli, maksimum çapın hangi derinlikteki kesimde ve kaç metre boyunca kullanılacağı belirtilmelidir. "800 mm"yi yalnızca bir ekipman kapasite parametresi olarak görmek ile "800 mm hangi delik derinliğinde kullanılacak"ı bir uygulama koşulu olarak görmek birbirinden farklı iki konudur.
Sondaj borusu özellikleri
WR1000S 6 m sondaj borusu kullanır ve önerilen sondaj borusu çapı 114 mm'dir. Sondaj borusu özellikleri güç başlığı bağlantısı, döner tork aktarımı ve kaldırma sistemiyle uyumlu olmalıdır. Sondaj borusu dişleri, doğrusallığı ve yorulma durumu sürekli kontrol edilmelidir. 1000 metre sınıfı delik derinliklerinde sondaj borusu özellikleri küçük kalırsa tork aktarımı ve sondaj dizisi mukavemeti sınırlayıcı olabilir; büyük olursa güç başlığı, ayna ve kaldırma ekipmanlarıyla uyumluluğu ayrıca kontrol edilmelidir. Bu kısmın somut uyumluluk kapsamı için üreticiden uygunluk listesi teyit edilmelidir.
DTH çekici ve çalışma basıncı
Masif sert kayada WR1000S, DTH sondajı için orta ve yüksek basınçlı DTH çekici ile donatılabilir; önerilen çalışma basıncı 1,6–8 MPa'dır. DTH çekicinin kendi gerektirdiği basınç aralığı vardır; seçim sırasında DTH çekicinin nominal çalışma basıncı ile hava kompresörünün çıkış basıncı hizalanmalı, yalnızca hava kompresörünün etiket üzerindeki maksimum değerine bakılmamalıdır. Rakım yükseldikçe hava kompresörünün gerçek çıkış kapasitesi düşer; yüksek rakımlı projelerde rakım düzeltmesi basınç ve debi hesabına dahil edilmelidir.
Hava kompresörü debisi
WR1000S dokümanlarında verilen hava tüketimi aralığı 16–96 m³/dk'dır. Bu aralık çok geniştir; hava tüketiminin delik çapı, delik derinliği, DTH çekici modeli ve sondaj yöntemine göre değiştiğini gösterir. Satın alma sırasında "ana sondaj çapı + maksimum delik derinliği + hedef kaya katmanı + rakım" kombinasyonuna göre üreticiden ve hava kompresörü tedarikçisinden ilgili çalışma koşulundaki debi ihtiyacı teyit edilmeli; yalnızca minimum değere göre makine seçilmemeli ve 96 m³/dk'nın tüm çalışma koşullarına uygun olduğu varsayılmamalıdır.
Satın alma öncesinde üreticiden yazılı olarak teyit edilmesi önerilen hususlar
- Planlanan ana sondaj çapı ve maksimum çap altında WR1000S için önerilen hava kompresörü basınç ve debi aralığı.
- Kullanılması planlanan DTH çekici modeli, nominal çalışma basıncı ve hava tüketimi ile bunların WR1000S için önerilen basınç aralığıyla uyum ilişkisi.
- 6 m, 114 mm önerilen sondaj borusu dışındaki alternatif özelliklerin güç başlığı ve kaldırma sistemiyle uyumlu olup olmadığı, uyumluluk sınırlarının ne olduğu.
- Büyük çaplı delik kesimlerinde çamur döner sisteminden DTH yöntemine geçilirken üst delik kesimi cidar koruma yöntemi ve muhafaza borusu planının nasıl uyarlanacağı.
- Proje rakımı ve ortam sıcaklığının hava kompresörünün gerçek çıkış basıncı ve debisi üzerindeki etkisinin düzeltilmesi.
- Hava kaçağı, su geliri, kırıklı zon gibi karmaşık delik kesimlerinde uygulama esasları ve önceden hazırlanması gereken delik stabilizasyon önlemleri.
Bu soruların tümünün yanıtı ekipman parametre tablolarında bulunmayabilir; bir kısmı projenin hidrojeolojik verileriyle birlikte değerlendirilmelidir. Ekipman, delik açma ve sondaj dizisi kontrol kabiliyeti sağlar; ancak akifer değerlendirmesi, su temini tasarımı ve düşüm tasarımının yerini alamaz.
Makine kapasitesi yeterli, ekipman yetersiz kaldığında tipik belirtiler
Aşağıdaki durumlar ortaya çıkarsa, yalnızca makine çalışma parametrelerini ayarlamak yerine öncelikle matkap dizisi ve hava kompresörü kontrol edilmelidir:
- Büyük çaplı kesimlerde sondaj hızı belirgin şekilde beklenenin altında, delik ağzı tahliye miktarı az veya süreksiz.
- Delik derinliği arttıkça tork ve enerji tüketimi hızlı yükseliyor, tekrar kırılma belirtileri var.
- DTH çekici darbesi zayıf veya frekansı anormal, ancak basınç göstergesi okuması hâlâ nominal aralıkta.
- Çökeltiyi temizlemek veya sondaj dizisini indirip çıkarmak için sık sık işlem gerekiyor.
Bu belirtiler kaya tozunun taşınma mesafesinin uzaması ve tahliyenin yetersiz kalmasıyla ilgilidir; dokümanlarda da sert kaya derin deliklerinde istikrarlı hava debisi, iyi yağlama ve sürekli delik temizliğinin daha da gerekli olduğu belirtilir. Somut teşhis ve müdahale, sahadaki teknik personel tarafından gerçek çalışma koşullarına göre yapılmalıdır; satın alma aşamasında yapılabilecek olan, ekipman sahaya geldikten sonra hava kompresörü debisinin veya matkap dizisi özelliklerinin uygun olmadığının anlaşılmasını önlemek için ekipman parametrelerini net biçimde kontrol etmektir.
Özet
WR1000S büyük çaplı derin delikler için satın alınırken 52 T kaldırma kuvveti ve 26000/13000 N·m tork, sondaj dizisi kontrolü ve döner kabiliyet sorununu çözer; ancak hava kompresörü ve matkap dizisi uyumluluk hesabının yerini tutmaz. Delik çapı, delik derinliği, sondaj borusu özellikleri, DTH çekici çalışma basıncı ve hava kompresörü debisini aynı parametre zincirinde madde madde hizalamak ve rakım, zemin ile su geliri koşullarına göre düzeltme yapmak, "ana makine hedefi tutuyor, ekipman geride kalıyor" durumundan kaçınmanın uygulanabilir yoludur. Dokümanlarda yer almayan somut hava kompresörü modeli, DTH çekici modeli ve alternatif sondaj borusu uyumluluk kapsamı, satın alma teyit aşamasında üreticiden madde madde yazılı olarak doğrulanmalıdır.
