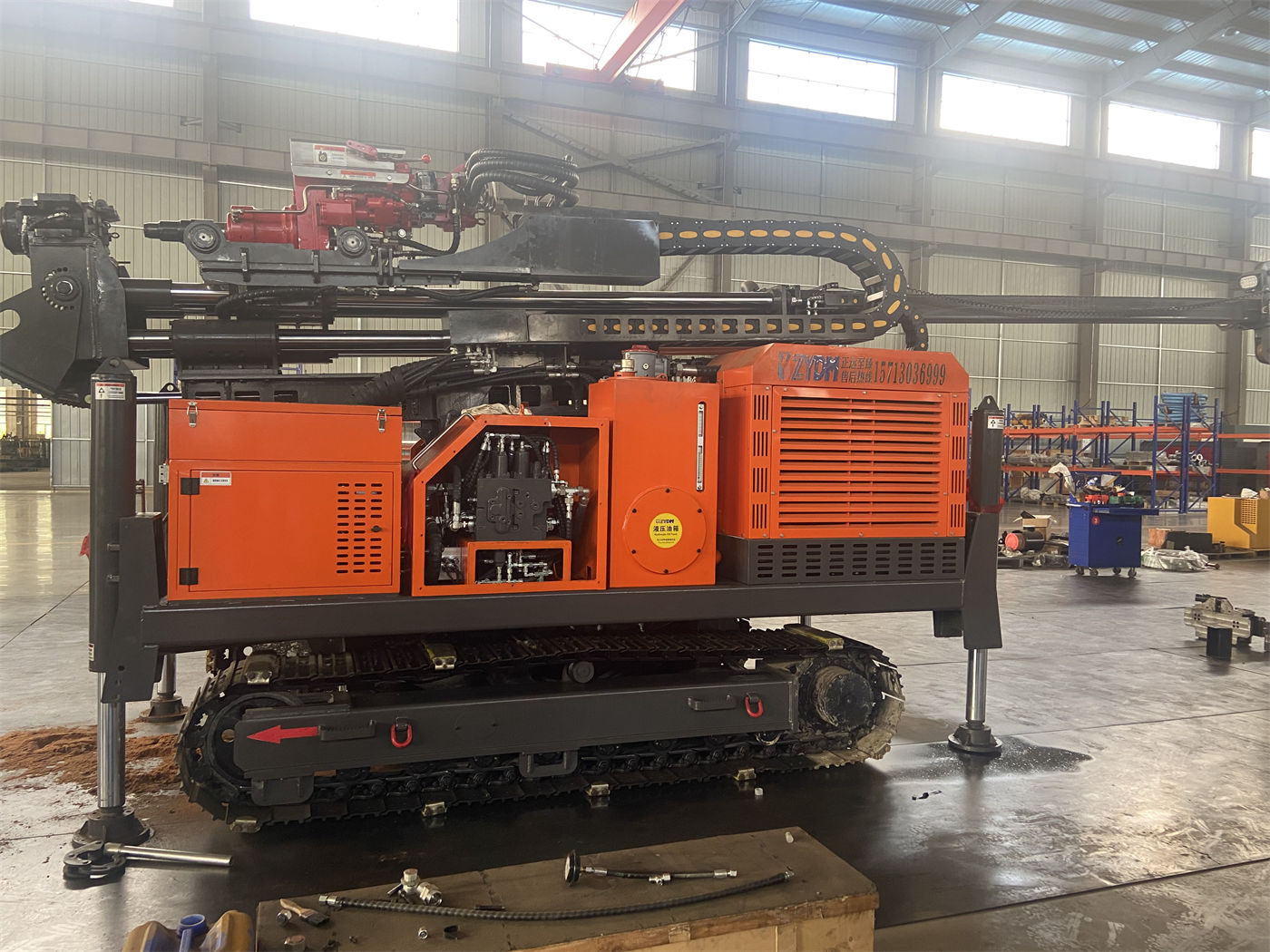

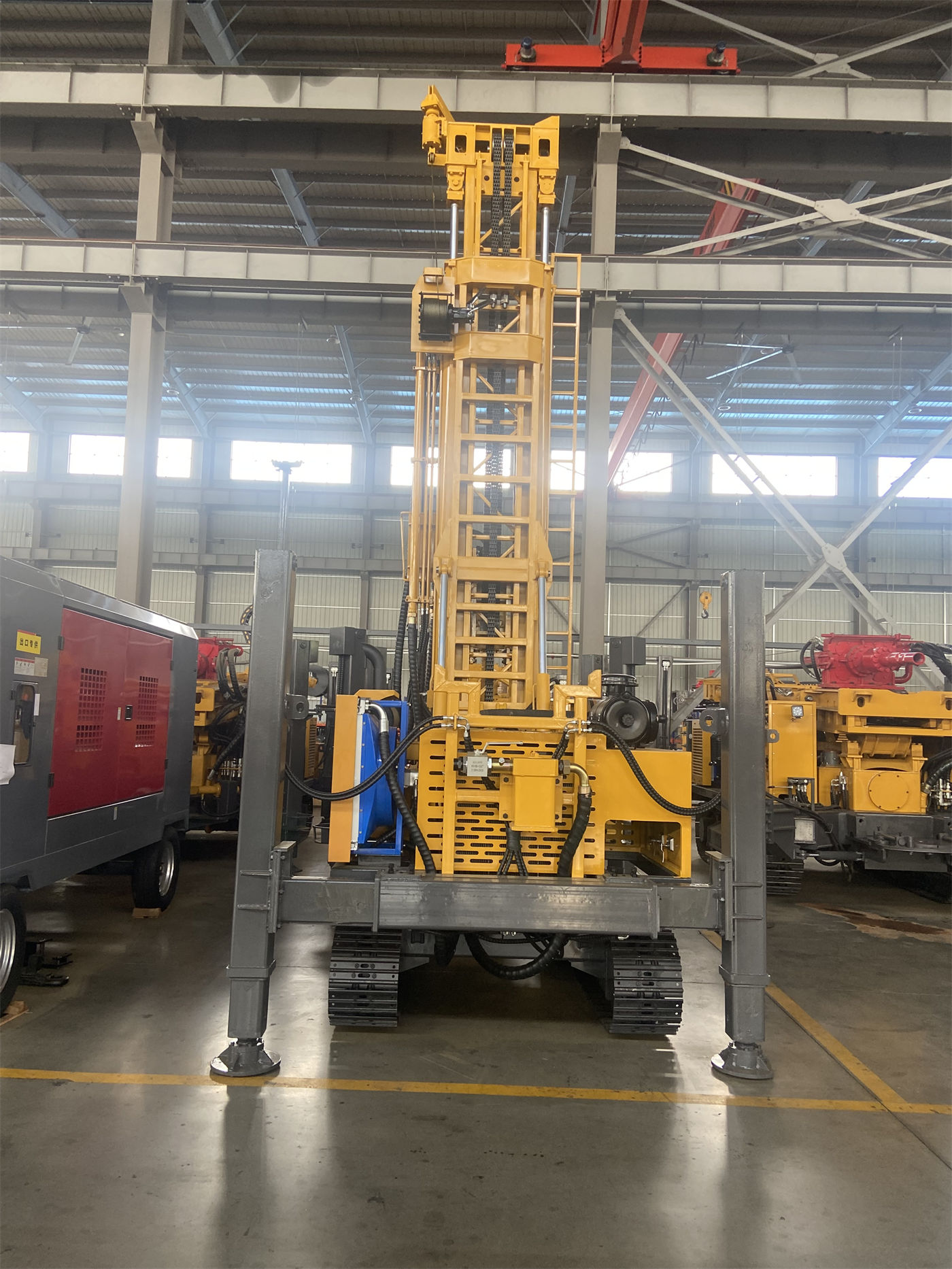

WR1500S, 1500 metre sınıfı teleskopik kuleli paletli su kuyusu sondaj makinesidir; 9,6 m sondaj borusu, 80 T kaldırma kuvveti ve 31000/15500 N·m döner tork destekler. Derin kuyu sondaj dizisi yönetimi yalnızca "1500 m sondaj derinliği" rakamına bakmak değil; kaldırma kuvveti, tork, sondaj borusu özellikleri, delik çapı, kuyu içi direnç ve yapım organizasyonunu birlikte doğrulamak anlamına gelir. Satın alma öncesinde üreticiden teyit edilmesi gereken temel koşullar şunlardır: kullanılacak sondaj borusu çapı ve uzunluğunun ekipmana uygun olup olmadığı, farklı delik çaplarındaki sondaj dizisi kombinasyonu ve ağırlığı, hava kompresörü basıncı ve debisinin hem DTH çekici hem de talaş tahliyesi ihtiyacını karşılayıp karşılayamayacağı, saha ve nakliyenin 28 T'luk makineyi ve 9,6 m sondaj borularını kaldırıp kaldıramayacağı.
Derin kuyu sondaj dizisi yönetimi neden fiyat görüşmelerinden önce gelir?
Kuyu derinliği arttıkça sondaj dizisinin kendi ağırlığı, kuyu cidarı sürtünmesi, muhafaza borusu ağırlığı ve yerel sıkışmalar artar. Kaldırma kuvveti, tork, eksenel basınç ve döner hız birlikte, ekipmanın normal boru indirme/çıkarma, sondaj dizisi kurtarma ve kısmen büyük çaplı muhafaza borusu işlemlerini tamamlayıp tamamlayamayacağını belirler. Satın alma aşamasında bu koşullar netleştirilmezse, ekipman sahaya geldikten sonra "derinlik nominal olarak yeterli, ancak gerçek kombinasyon uyumsuz" sorunu ortaya çıkabilir.
Belirtmek gerekir ki, WR1500S'in maksimum sondaj derinliği 1500 m, ekipman kapasitesinin nominal değeridir. Gerçek kuyu derinliği hâlâ hidrojeolojik koşullara, delik çapına, sondaj borusuna, hava kompresörüne ve kuyu tamamlama tasarımına göre belirlenmelidir; tüm projelerin nominal sondaj derinliğine göre tek seferde tamamlanacağı doğrudan varsayılamaz.
Önce sondaj dizisi kombinasyonunu teyit edin: 9,6 metre sondaj borusu ve 114/127 mm çap
WR1500S, 9,6 m sondaj borusu destekler; önerilen sondaj borusu çapı 114 / 127 mm'dir. Uzun sondaj boruları, 1500 metre sınıfı derin kuyularda boru ekleme/çıkarma sayısını ve yardımcı süreyi azaltabilir; ancak saha operasyon alanı, sondaj borusu taşıma organizasyonu ve sondaj borusunun kendi taşıma kapasitesi için daha yüksek gereksinimler getirir.
Satın alma öncesinde üreticiden kontrol edilmesi önerilenler
- Planlanan kuyu derinliği ve farklı delik çaplarında 114 mm veya 127 mm sondaj borusu kullanıldığında sondaj dizisi toplam ağırlığı tahmin yöntemi;
- 9,6 m sondaj borusunun teleskopik kule, güç başlığı stroku ve boru ekleme/çıkarma mekanizması ile uyum ilişkisi;
- Sondaj borusu bağlantı formu, diş özellikleri ile birlikte kullanılacak elevatör, kama vb. araçların tedarik kapsamı;
- 9,6 m sondaj borularının genellikle ayrı nakliye gerektirmesi; nakliye ve sahada depolama planının birlikte teyit edilmesi gerekip gerekmediği.
Kaynakta farklı sondaj borusu çaplarına karşılık gelen belirli sondaj derinliği dağılım tablosu verilmemiştir; bu nedenle bu makalede "127 mm sondaj borusuyla kesinlikle kaç metreye ulaşılır" şeklinde bir dönüşüm yapılamaz. Bu veri, formasyon ve kuyu tamamlama tasarımı ile birlikte üreticiden özel olarak teyit edilmelidir.
80 T kaldırma kuvveti ve 16 T eksenel basınç neleri kapsar?
WR1500S kaldırma kuvveti 80 T, eksenel basınç 16 T, hızlı kaldırma hızı 28 m/min, hızlı ilerleme hızı 44 m/min'dir. Kaldırma kuvveti esas olarak boru indirme/çıkarma, sondaj dizisi kurtarma ve kısmen büyük çaplı muhafaza borusu işlemlerindeki marjı etkiler; eksenel basınç ilerleme kapasitesini etkiler. İkisi ayrı değerlendirilmelidir; "kaldırma kuvveti büyük" ifadesi "tüm kuyu içi dirençler zorla çekilebilir" anlamına gelmez.
Kaynakta açıkça belirtildiği üzere, anormal direnç oluştuğunda öncelikle kuyu temizliği yapılmalı, yavaş kaldırma uygulanmalı ve kuyu içi durum değerlendirilmeli; doğrudan maksimum kaldırma kuvvetiyle zorlanmamalıdır. Satın alma sırasında şunlar teyit edilmelidir:
- 80 T kaldırma kuvvetine karşılık gelen nominal çalışma koşulu tanımı ve güvenli kullanım sınırları;
- 16 T eksenel basıncın farklı delik çapları ve kaya katmanlarında ayarlanabilir aralığı ve ilerleme uyumu;
- Büyük yardımcı vinç 5 T ve küçük yardımcı vinç 2,5 T'nin hangi alet taşıma işlerinde kullanılabileceği, kaldırma nominal yükü ve güvenli mesafenin nasıl tanımlanacağı.
31000/15500 N·m çift çalışma koşullu tork nasıl doğrulanır?
WR1500S maksimum döner tork 31000 / 15500 N·m, maksimum döner hız 70 / 140 r/min'dir. Düşük hız yüksek tork daha çok büyük delik çapı, sert kaya ve yüksek sürtünme koşulları için uygundur; daha yüksek devir ise direncin nispeten düşük olduğu stabil delik kesimleri için uygundur. 1500 metre sınıfı derin kuyularda tork kademesi, sondaj dizisi yükü, talaş tahliyesi ve sondaj dizisi durumuna göre dinamik olarak ayarlanmalıdır.
Satın alma aşamasında üreticiden şunlar açıklanabilir: 105–1000 mm delik çapı aralığında hangi çap aralıklarının daha çok 31000 N·m kademesine bağlı olduğu, hangi stabil delik kesimlerinin 15500 N·m ile 140 r/min kombinasyonuna uygun olduğu. Kaynakta her delik çapına karşılık gelen önerilen tork değeri verilmemiştir; bu makalede tahmin yapılmamıştır.
105–1000 mm delik çapının sondaj dizisi ve ekipman üzerindeki bağlantılı gereksinimleri
WR1500S sondaj çapı 105–1000 mm olup, geleneksel derin su kuyuları, büyük çaplı yeraltı suyu kuyuları, maden sahası su düşürme ve kısmen büyük mühendislik deliklerini kapsayabilir. Delik çapı büyüdükçe hava kompresörü, sondaj dizisi, muhafaza borusu, döner tork ve kaldırma kapasitesi gereksinimleri artar.
Satın alma öncesinde projenin hedef delik çapının hangi aralığa düştüğü teyit edilmeli ve eşzamanlı olarak şunlar kontrol edilmelidir: muhafaza borusu özellikleri ve indirme yöntemi, matkap ucu ile DTH çekici uyumu, talaş tahliye kanalının yeterli olup olmadığı. Delik çapı 1000 mm'ye yakınsa, yalnızca sondaj makinesi gövde parametrelerine bakılmamalı; hava kompresörü debisi ve sondaj dizisi kombinasyonu da doğrulamaya dahil edilmelidir.
Hava kompresörü basıncı ve debisinin uyum koşulları
DTH çekiçle sondaj yapılırken WR1500S için önerilen çalışma hava basıncı 1,65–8 MPa, hava tüketimi 16–120 m³/min'dir. 1500 metre sınıfı derin kuyular ve büyük çaplı sert kaya projeleri hava kompresörü debisi açısından yüksek gereksinimler taşır; basınç ve debi aynı anda hem DTH çekici hem de kuyu dibi talaş tahliyesi ihtiyacını karşılamalıdır; aksi halde yetersiz darbe, talaş tahliyesi zorluğu ve kuyu dibi talaş birikmesi görülebilir.
Satın alma sırasında üreticiden şunlar teyit edilmelidir: kullanılacak DTH çekici modeline karşılık gelen hava basıncı ve hava tüketimi, hava kompresörü konfigürasyon planı, yüksek basınçlı hava hortumu özellikleri ve derin kuyu koşullarında hat basınç kaybının ek hesaplama gerektirip gerektirmediği. Kaynakta farklı kuyu derinliklerindeki basınç kaybı verileri verilmemiştir; bu kısım saha ekipman tasarımı içeriğine girer.
Boru ekleme/çıkarma ve saha organizasyonu
9,6 m sondaj borusu boru ekleme sıklığını azaltır; ancak tek bir sondaj borusunun daha uzun ve daha ağır olması nedeniyle taşıma ve depolama için daha yüksek gereksinimler getirir. WR1500S çift yardımcı vinç ile donatılmıştır; DTH çekici, sondaj borusu, muhafaza borusu aletleri ve genel aksesuarların taşınmasında kullanılabilir, bu da manuel taşıma yoğunluğunu azaltmaya yardımcı olur.
- Sondaj borusu taşıma güzergâhı, depolama rafı ve kaldırma ekipmanının 9,6 m sondaj borusu uzunluğuyla uyumlu olup olmadığını teyit edin;
- Boru ekleme/çıkarma operasyon alanının teleskopik kule çalışma yüksekliğiyle ilişkisini teyit edin;
- Sahada hava kompresörü, çamur sistemi, sondaj dizisi ve malzeme alanı için yer ayrılıp ayrılmadığını teyit edin.
Kuyu içi anormallikler ve derin kuyu risk değerlendirmesi
Kaynakta verilen yapım ve bakım uyarıları şunları içerir: Derin kuyu yapımında tork, hava basıncı, talaş tahliyesi, su dönüşü ve boru çekme direnci sürekli kaydedilmelidir; eğilimsel anormallik tespit edildiğinde zamanında durdurulup analiz edilmelidir. Ana akifer katmanına girildikten sonra su gelişi, kuyu içi talaş tahliyesini ve DTH çekici çalışma durumunu değiştirir; ana su çıkış katmanı derinliği kaydedilmeli ve su miktarına göre hava beslemesi, kuyu temizliği ve muhafaza borusu yöntemi ayarlanmalıdır.
Ayrışmış kaya, çatlak veya fay kırık zonlarıyla karşılaşıldığında ilerleme hızı düşürülmeli, kuyu temizliği güçlendirilmeli ve gerçek duruma göre muhafaza borusu, köpük veya diğer kuyu stabilizasyon önlemleri kullanılmalıdır; talaş tahliyesi sürekli azalırsa veya boru çekme direnci belirgin şekilde artarsa sondaj derhal durdurulup kontrol edilmelidir. Üst örtü tabakasında çap daralması veya göçük meydana gelirse, sonraki derin kısım yapımını doğrudan etkiler; bu nedenle açılış aşamasında öncelikle stabil bir kuyu gövdesi oluşturulmalıdır.
28 T toplam ağırlık ve 9,6 metre sondaj borusu için nakliye koşulları
WR1500S toplam ağırlığı yaklaşık 28 T, dış boyutları yaklaşık 11,5 × 2,6 × 3,5 m, yürüme hızı 3,5 km/h, maksimum tırmanma açısı 21°, hidrolik ayak stroku 1,7 m'dir. Bölgeler arası nakliyede düz platform kamyonunun taşıma kapasitesi, yol yükseklik sınırı, köprü taşıma kapasitesi ve dönüş alanı önceden teyit edilmelidir.
| Teyit maddesi | Kaynak dayanağı |
|---|---|
| Makine nakliyesi | Yaklaşık 28 T, 11,5 × 2,6 × 3,5 m |
| Sondaj borusu nakliyesi | 9,6 m sondaj boruları genellikle ayrı nakliye gerektirir |
| Saha gereksinimleri | Hava kompresörü, çamur sistemi, sondaj dizisi ve malzeme alanı ayrılmalıdır |
Uygun çalışma koşulları ve ayrıca teyit edilmesi gereken hususlar
WR1500S; derin su kuyuları, maden sahası su temini, endüstriyel su, su düşürme ve jeotermal araştırma gibi büyük ölçekli derin delik projelerine yöneliktir. Jeotermal araştırma projelerinde sondaj derinliğinin yanı sıra formasyon sıcaklığı, dolaşım akışkanı, muhafaza borusu malzemesi ve kuyu cidarı stabilitesi de dikkate alınmalıdır; resmi jeotermal geliştirme kuyuları söz konusu olduğunda sondaj dizisi ve kuyu tamamlama sistemi özel tasarıma göre yapılandırılmalıdır.
Bu makale, site ürün kaynaklarına dayanmaktadır; belirli müşteri vakaları, satış kayıtları veya ölçülen verileri içermemektedir. Gerçek sondaj verimliliği, sondaj derinliği ve kuyu tamamlama sonuçları saha koşullarına bağlıdır; referans sondaj verimliliği 10–35 m/h kaynakta belirtilen aralık olup doğrudan proje süresi taahhüdü olarak kullanılamaz. Satın alma öncesinde yukarıdaki sondaj dizisi yönetimi koşullarının madde madde teknik teyit listesine yazılması ve üretici tarafından projenin hidrojeolojik verileriyle birlikte yazılı olarak yanıtlanması önerilir.
