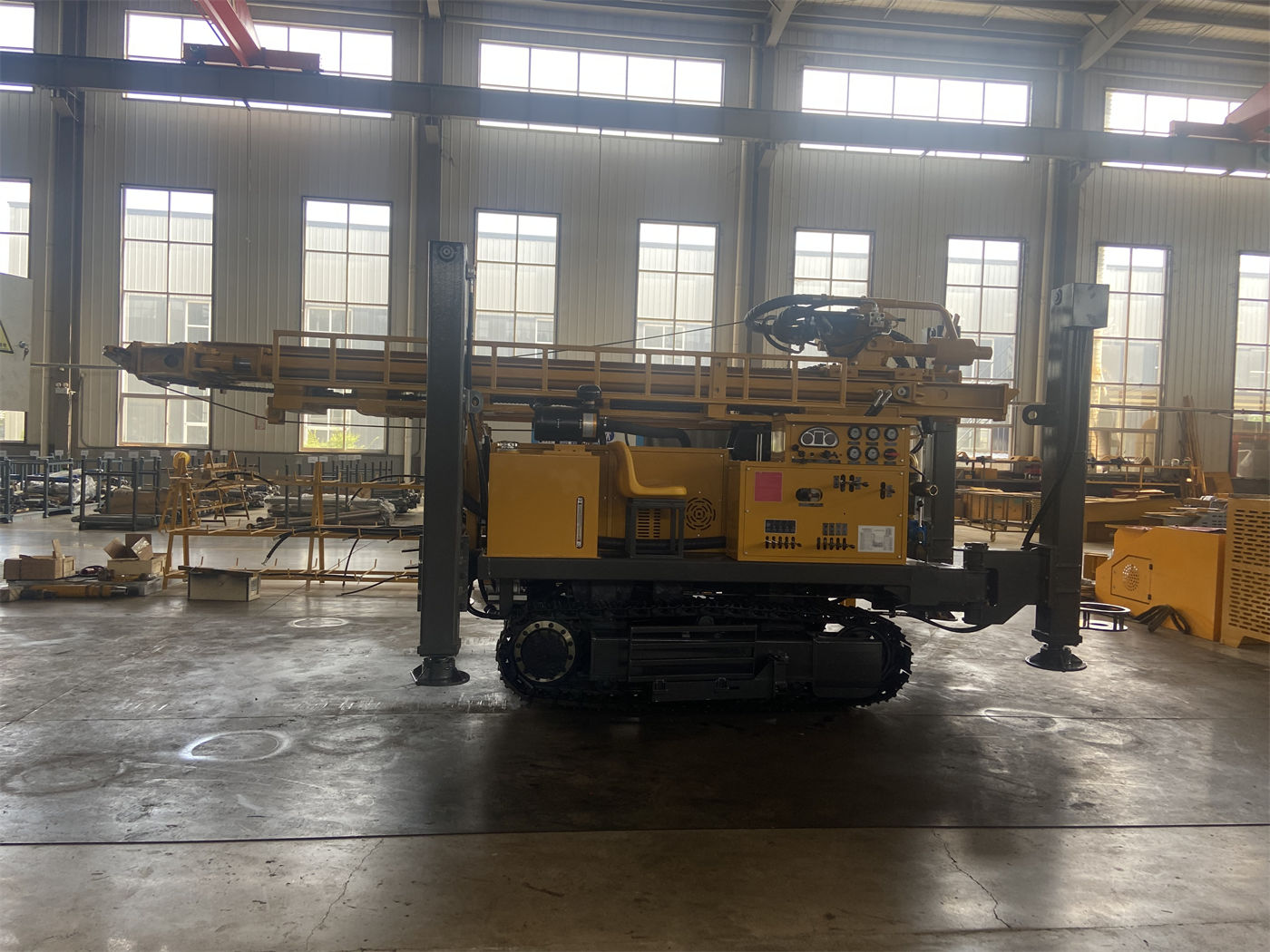

WR400QS, 400 metre sınıfı paletli tam hidrolik su kuyusu sondaj makinesidir. Verilere göre maksimum delme derinliği 400 m, delik çapı 105–325 mm, kaldırma kuvveti 22 T, dönüş sistemi maksimum torku 8000/4000 N·m, karşılık gelen maksimum devir 75/150 r/min olup doğrudan 6 m sondaj borusunu desteklemektedir. Satın alma sırasında gerçekten değerlendirilmesi gereken "22 T ve 8000 N·m yeterince büyük mü" değil, bunların belirli delik çapı, kaya formasyonu ve destekleyici kapasiteyle uyumlu olup olmadığıdır.
1. Önce iki parametre grubunu ayrı ayrı ele alın: Kaldırma kuvveti ve dönüş torku neyi kontrol eder
22 T kaldırma kuvveti ve 8000/4000 N·m tork iki farklı sisteme aittir ve doğrulama nesneleri de farklıdır.
- Kaldırma kuvveti esas olarak sondaj borusu indirme-çıkarma, sondaj takımı geri kazanımı ve muhafaza borusu işlemleri için kullanılır. Delik derinleştikçe sondaj borusunun kendi ağırlığı, delik duvarı sürtünmesi ve muhafaza borusu ağırlığı artar; kaldırma kuvveti marjı o kadar önemli hale gelir.
- Dönüş torku esas olarak matkap ucunun kesme direncini, delik tabanı sürtünmesini ve sondaj takımının dönüş direncini yener. Delik çapı büyüdükçe ve kaya formasyonu sertleştikçe gereken tork artar.
- Devir ile tork arasında karşılıklı bir ilişki vardır: 8000 N·m maksimum 75 r/min'e, 4000 N·m maksimum 150 r/min'e karşılık gelir. Veriler, düşük hız yüksek torkun büyük delik çapı, sert kaya ve yüksek yük koşulları için daha uygun olduğunu, daha yüksek devirin ise direncin nispeten düşük olduğu sondaj aşamaları için uygun olduğunu açıkça belirtmektedir.
Bu iki parametre grubu birbirinin yerini alamaz. Kaldırma kuvveti yeterli ancak tork yetersizse sondaj zorlanır; tork yeterli ancak kaldırma kuvveti yetersizse sondaj borusu çıkarma ve muhafaza borusu işlemleri sınırlanır.
2. Delik çapına göre tork ve kaldırma kuvvetini doğrulama
WR400QS'in delik çapı aralığı 105–325 mm'dir. Delik çapı büyüdükçe delik tabanındaki halka şeklindeki alan artar, kesme ve talaş tahliye yükü yükselir, tork ihtiyacı buna bağlı olarak değişir. Veriler her delik çapına karşılık gelen tork değerini vermemektedir; bu nedenle "325 mm kesinlikle maksimum torka uygundur" gibi bir çıkarım yapılamaz. Satın alma öncesinde planlanan delik çapı üreticiye açıkça bildirilmeli ve üretici matkap ucu tipi, sondaj borusu çapı ve kaya formasyonu koşullarını dikkate alarak konfigürasyon önerisi sunmalıdır.
Delik çapı ayrıca talaş tahliyesi ve hava beslemesini de etkiler. Verilerde çalışma hava basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/min olarak verilmiş olup orta ve yüksek hava basıncı serisi darbeli delicilerle eşleştirilebilir. Daha büyük delik çapları için hava kompresörü debisinin yeterli olup olmaması, çoğu zaman yalnızca basınç değerine ulaşmaktan daha önemlidir. Yani delik çapı doğrulaması yalnızca torka bakmaz; darbeli delici, matkap ucu ve hava kompresörü debisinin birlikte hesaplanması gerekir.
3. Kaya formasyonuna göre dönüş modunu seçme
WR400QS darbeli delici ile sondaj yapabildiği gibi çamur dönüşlü sondajı da destekler. Farklı zeminler için mod seçimi farklıdır:
| Zemin tipi | Verilerde belirtilen uygulama yöntemi | Doğrulama odak noktası |
|---|---|---|
| Toprak, kil, kum tabakası | Çamur dönüşlü sondaj kullanılabilir | Çamur sirkülasyonu ile duvar koruma, talaş taşıma ve delik çapını koruma |
| Ayrışmış kaya, kireçtaşı, kumtaşı, granit | Darbeli delici ve matkap ucu seçilebilir | Kaya sertliği ve delik çapı darbeli delici seçimini belirler; istikrarlı hava beslemesi ve uygun dönüş sağlanmalıdır |
| Kırık zonlar ve çatlaklı formasyonlar | İlerleme hızı düşürülmeli, sürekli delik temizliği sağlanmalıdır | Blok düşmesi, hava kaçağı ve sıkışma olabilir; hava kaçağı ve delik duvarı durumuna göre yardımcı önlemler alınmalıdır |
| Akifer ve güçlü su geliri olan kesimler | Hava beslemesi, delik temizliği ve muhafaza borusu yöntemi ayarlanmalıdır | Yeraltı suyu talaş tahliyesini ve darbeli delici çalışma durumunu değiştirir; su çıkış seviyesinin derinliği kaydedilmelidir |
Mod seçim mantığı açısından sert kaya ve büyük delik çapı düşük hız yüksek torka yönelir; direncin düşük olduğu sondaj aşamalarında daha yüksek devir kullanılabilir. Veriler ayrıca sahada delik çapı, sondaj takımı ve kaya formasyonu değişimlerine göre uygun modun seçilmesi gerektiğini, uzun süre tek bir devirde sabit kalınmaması gerektiğini belirtmektedir.
4. 22 T kaldırma kuvveti hangi derinlik ve işlemler için uygundur
Veriler, WR400QS'in 22 T kaldırma kuvveti sunduğunu ve bunun geleneksel küçük-orta boy su kuyusu sondaj makinelerinden belirgin şekilde yüksek olduğunu belirtmektedir. Delik derinliği arttıkça sondaj borusunun kendi ağırlığı, delik duvarı sürtünmesi ve muhafaza borusu ağırlığı artar; daha büyük kaldırma kapasitesi normal sondaj borusu indirme-çıkarma, sondaj takımı geri kazanımı ve muhafaza borusu işlemleri için avantaj sağlar. 300–400 metre sınıfı su kuyusu projeleri için 6 m sondaj borusu ekleme sayısını azaltır; aynı zamanda tek bir sondaj borusunun daha ağır olduğu anlamına gelir ve kaldırma sistemi bu ağırlıkları ve sürtünmeyi karşılamalıdır.
Ancak veriler aynı zamanda sıkışma, daralma veya delik duvarı blok düşmesi durumlarında öncelikle delik temizliği ve proses ayarlarıyla çözüm aranması gerektiğini, yalnızca maksimum kaldırma kuvvetiyle zorla çekmenin doğru olmadığını vurgulamaktadır. Bu nokta satın alma değerlendirmesinde kolayca gözden kaçar: Kaldırma kuvveti bir kapasite üst sınırıdır; sahada tüm engellenen sondaj takımlarının koşulsuz olarak çekilebileceği anlamına gelmez.
5. Destekleyici kapasite, parametrelerin gerçekten uygulanıp uygulanamayacağını belirler
Veriler WR400QS'in ana destekleyici bilgilerini listelemektedir:
- Eksenel basınç 4 T, hızlı ilerleme hızı 56 m/min, hızlı kaldırma hızı 29 m/min;
- 103 kW Weichai motoru;
- Darbeli delici, sondaj borusu, muhafaza borusu aletleri vb. taşımak için 1,5 T yardımcı vinç;
- Palet yürüyüş hızı yaklaşık 3 km/h, maksimum tırmanma açısı referansı 21°;
- Hidrolik destek ayakları stroku 1,6 m;
- Makine toplam ağırlığı yaklaşık 8,6 T, dış boyutlar yaklaşık 6,25 × 1,7 × 2,39 m;
- Projeye göre çamur pompası, santrifüj pompa, jeneratör ve köpük pompası opsiyonel olarak seçilebilir.
Bu, 22 T kaldırma kuvveti ve çift modlu torkun makinenin kapasitesinin yalnızca bir parçası olduğunu göstermektedir. Darbeli delici ile sondajda hava kompresörü debisi ve basıncı, matkap ucu tipi ilerlemeyi doğrudan etkiler; çamur dönüşlü sondajda çamur pompası ve sirkülasyon sistemi duvar koruma ve talaş tahliyesini etkiler; ciddi hava kaçağı olan formasyonlarda köpük desteği gerekebilir. Satın alma öncesinde planlanan proses, destekleyici ekipman ve sarf malzemesi koşulları doğrulamaya dahil edilmelidir.
6. Satın alma öncesinde üreticiden teyit edilmesi gereken çalışma koşulları verileri
Veriler, WR400QS'in belirli delik çapı ve belirli kaya formasyonundaki sondaj verimliliğini veya ilerleme hızını vermemektedir; çünkü gerçek kaya formasyonu ilerleme hızı zemine, matkap ucuna, darbeli deliciye ve hava kompresörü kapasitesine bağlıdır. Bu nedenle satın alma tarafı teklif isterken aşağıdaki bilgileri hazırlamalıdır:
- Planlanan kuyu derinliği ve kuyu çapı, özellikle 325 mm üst sınırına yaklaşılması gerekip gerekmediği;
- Üst örtü tabakası kalınlığı ve kaya formasyonu tipi; çamur dönüşlü sondaj ile darbeli delici sondaj kombinasyonunun belirlenmesi;
- Kırık zon, çatlak veya güçlü su geliri kesimleriyle karşılaşılıp karşılaşılmayacağı ve köpük, muhafaza borusu gibi önlemlerin gerekip gerekmediği;
- Planlanan sondaj borusu çapı (verilerde önerilen 89 / 102 mm) ve sondaj borusu uzunluğu;
- Destekleyici hava kompresörünün basıncı ve debisi, darbeli delici modeli ve matkap ucu özellikleri;
- Nakliye koşulları, saha taşıma kapasitesi ve transfer güzergahı; çünkü makine toplam ağırlığı yaklaşık 8,6 T'dir.
Proje yüksek kaliteli karot numunesi gerektiriyorsa veriler açıkça özel karotlu sondaj makinesi kullanılması gerektiğini belirtmektedir; WR400QS'in konumu su kuyusu yapımı ve genel hidrojeolojik sondajdır. Satın alma sırasında bu sınırın netleştirilmesi, ekipman ile proje hedefi arasında uyumsuzluk yaşanmasını önler.
Genel olarak WR400QS'in 22 T kaldırma kuvveti ve 8000/4000 N·m çift modlu torku, 400 metre sınıfı su kuyusu yapımı için temel kapasite sunar; ancak delik çapı, kaya formasyonu, hava kompresörü debisi ve proses kombinasyonu konfigürasyonun uygun olup olmadığını belirleyen kilit unsurlardır. Nihai sondaj verimliliği, delme derinliği ve kuyu tamamlama sonucu saha koşullarına göre belirlenmelidir; verilerin kapsamadığı özel konfigürasyon değerleri üreticiden teyit edilmelidir.
