WR400S'in 6 m muhafaza borusuyla doğrudan çalışma kapasitesi ve teleskopik kule yapısı iki hususu etkiler: birincisi kuyu tamamlama aşamasında boru indirme ve boru ekleme süreç planlaması, ikincisi ise ekipmanın birden fazla delik konumu ve birden fazla şantiye arasında yüklemeli nakliye şekli. Satın alma öncesinde bu iki noktanın projenin hidrojeolojik koşulları, muhafaza borusu özellikleri ve nakliye mesafesiyle birlikte değerlendirilmesi gerekir; yalnızca 400 m sondaj derinliği rakamına bakmak yeterli değildir.
WR400S'in Doğrulanmış Temel Parametreleri
Aşağıdaki parametreler bu sitedeki ürün bilgilerinden alınmıştır; satın alma sırasında üreticinin nihai olarak teyit ettiği teknik dokümanlar esas alınmalıdır.
| Kalem | Bilgi Değeri |
|---|---|
| Model | WR400S (S, teleskopik kuleyi temsil eder) |
| Maksimum sondaj derinliği | 400 m |
| Delik çapı | 105–325 mm |
| Sondaj çubuğu ve muhafaza borusu çalışma kapasitesi | 6 m sondaj çubuğu ve 6 m muhafaza borusuyla doğrudan çalışmayı destekler, önerilen sondaj çubuğu çapı 89 / 102 mm |
| Motor | 92 kW Yuchai |
| Kaldırma kuvveti | 22 T |
| Eksenel basınç | 4 T |
| Döner sistem | Maksimum tork 8000 / 4000 N·m, karşılık gelen maksimum devir 75 / 150 r/min |
| Hızlı kaldırma / hızlı ilerleme | 29 m/min / 56 m/min |
| Çalışma hava basıncı (DTH delici) | 1,2–3,5 MPa, hava tüketimi 16–55 m³/min |
| Paletli yürüyüş hızı | Yaklaşık 2,5 km/s, maksimum tırmanma açısı referansı 21° |
| Hidrolik destek ayağı stroku | 1,6 m |
| Yardımcı vinç kaldırma kuvveti | 1,5 T |
| Makine toplam ağırlığı | Yaklaşık 9,8 T |
| Dış boyutlar (nakliye durumu) | Yaklaşık 6,26 × 1,85 × 2,43 m |
| Opsiyonel aksesuarlar | Çamur pompası, santrifüj pompa, jeneratör, köpük pompası |
6 m Muhafaza Borusuyla Doğrudan Çalışmanın Kuyu Tamamlama Yöntemine Etkisi
Boru İndirme Aşamasındaki Ekleme ve Sökme Sayısını Azaltır
Muhafaza borusu kuyu tamamlamada kuyu duvarı koruma, katman ayırma ve su yalıtımı işlevlerini üstlenir. Bilgiler WR400S'in 6 m muhafaza borusuyla doğrudan çalışmayı destekleyebildiğini göstermektedir; bu, tek bir muhafaza borusunun kuyuya giriş uzunluğunun daha fazla olduğu ve boru indirme sırasındaki birleştirme sayısının buna bağlı olarak azaldığı anlamına gelir. Birleştirme sayısının azalmasının doğrudan etkisi, kuyu başı çalışma süresinin ve insan gücü koordinasyon sıklığının düşmesi, aynı zamanda her birleştirmede ortaya çıkabilecek merkezleme ve sızdırmazlık sorunlarının azalmasıdır.
Dikkat edilmesi gereken nokta, 6 m'nin ekipmanın destekleyebildiği muhafaza borusu çalışma uzunluğu olduğu, her kuyu çapı ve derinliğinde 6 m muhafaza borusu kullanılabileceği anlamına gelmediğidir. Muhafaza borusu çapı, et kalınlığı, bağlantı şekli ve boru indirme direnci, hedef kuyu çapına (ekipman delik çapı aralığı 105–325 mm) ve kuyu duvarı stabilitesine göre ayrıca değerlendirilmelidir.
Boru İndirme ve Su Yalıtımı Süreçlerinin Planlama Esnekliği
Kuyu tamamlama yönteminde muhafaza borusunun indirilme derinliği, filtre borusu konumu ve su yalıtım bölümü yerleşimi, akifer derinliğine ve geçirimsiz katman dağılımına bağlıdır. 6 m muhafaza borusuyla doğrudan çalışmanın sağladığı şey süreç organizasyonundaki esnekliktir: su yalıtım bölümü veya filtre borusu bölümünün konumu 6 m'nin katlarına yakınsa, sahada boru kesme ve birleştirme iş yükü daha az olacaktır. Ancak filtre borusu delik oranı, tel sarma özellikleri ve su yalıtım malzemeleri kuyu tamamlama tasarımı kapsamına girer; bilgilerde bunlara ilişkin değerler verilmemiştir, satın alma aşamasında üreticiden ve kuyu tamamlama tasarım tarafından ayrı ayrı teyit edilmelidir.
Sondaj Süreciyle Uyum
6 m sondaj çubuğu ve 6 m muhafaza borusu aynı uzunluk sistemini kullanır; sondaj ile boru indirme arasındaki ekipman geçişi daha düzenlidir. Bilgilerde, uzun sondaj çubuğunun 300–400 metre sınıfı su kuyularında çubuk ekleme sayısını belirgin şekilde azaltabildiği, yardımcı süreyi ve manuel taşıma sıklığını düşürebildiği belirtilmektedir. Satın alma tarafı buna dayanarak tek kuyu çalışmasında ekleme-sökme azalmasından kaynaklanan zaman tasarrufunu hesaplayabilir; ancak gerçek tasarruf miktarı jeolojik formasyona, delik çapına ve ekip organizasyon şekline bağlıdır, sabit bir değer doğrudan uygulanmamalıdır.
Teleskopik Kulenin Nakliye Planlamasına Etkisi
Nakliye Durumu ile Çalışma Durumu Arasındaki Geçiş

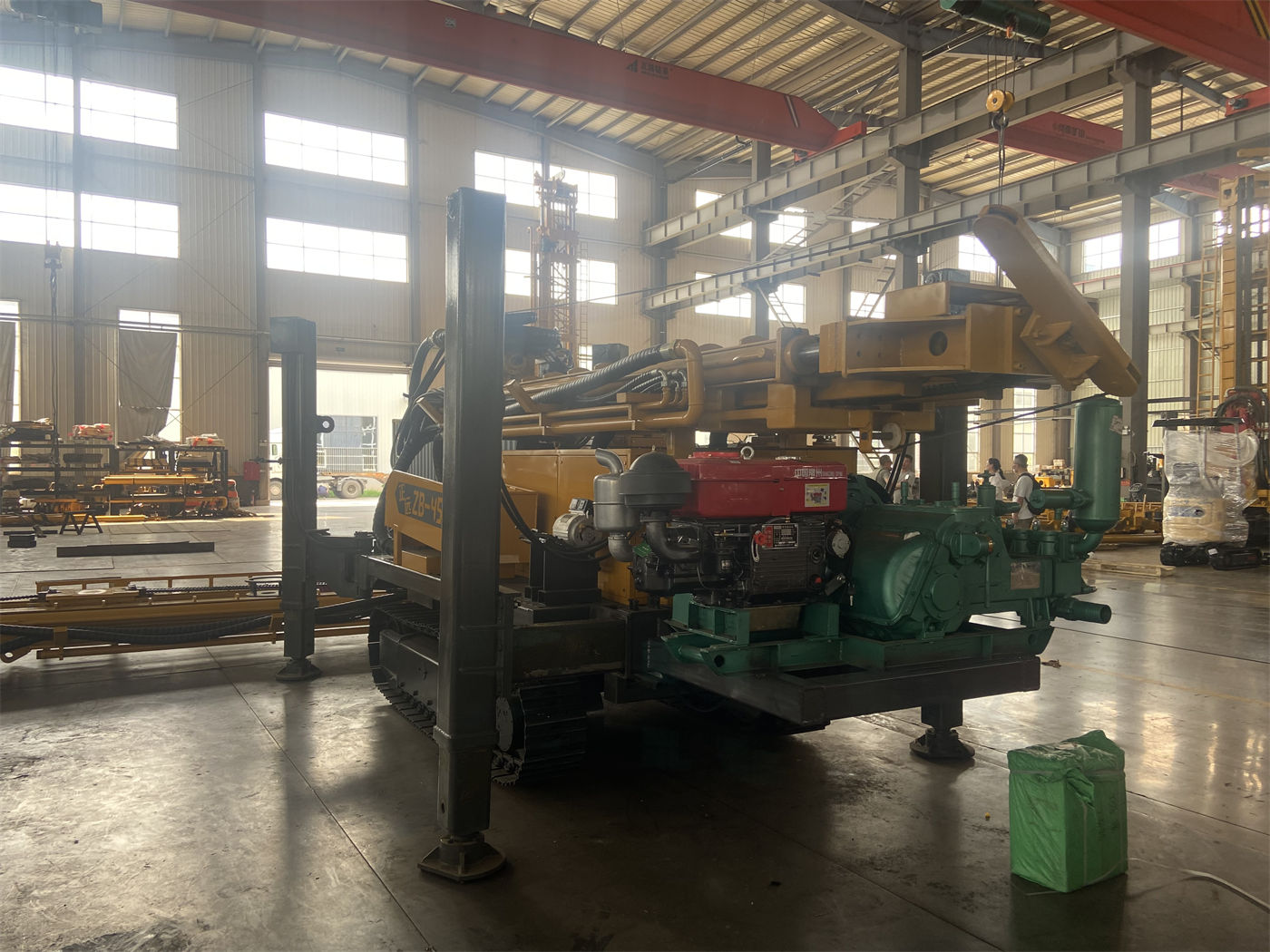

WR400S'in teleskopik kulesi nakliye durumunda makinenin dış boyutlarını kısaltabilir, delik konumuna ulaşıldıktan sonra çalışma durumuna açılarak 6 m sondaj çubuğu veya 6 m muhafaza borusuyla çalışmayı desteklemeye devam eder. Bilgilerde verilen nakliye durumu dış boyutları yaklaşık 6,26 × 1,85 × 2,43 m, makine toplam ağırlığı yaklaşık 9,8 T'dir. Sık sık yükleme yapan ekipler için bu yapının temel etkisi yükleme, yol geçişi ve saha dönüş zorluğudur.
Paletli Şasi ve Delik Konumları Arasında Hareket
Ekipman paletli şasi kullanır, yürüyüş hızı yaklaşık 2,5 km/s, maksimum tırmanma açısı referansı 21°'dir. Paletli yapı kırsal yollar, çakıllı zeminler ve genel olarak düzgün olmayan sahalar için uygundur. Aynı şantiye içindeki birden fazla delik konumu arasında kendi kendine hareket edebilir; şantiyeler arası geçişte ise yine yüklemeli nakliye gerekir. Bilgiler özellikle nakliye öncesinde kulenin güvenli nakliye durumunda olması ve zemin taşıma kapasitesi, eğim ve kayganlık durumunun değerlendirilmesi gerektiğini belirtmektedir.Belirli bir yol koşuluna uygun olup olmadığı konusunda bilgiler yetersizdir; yerel yol ve saha koşullarıyla birlikte teyit edilmelidir.
Hidrolik Destek Ayakları ve Konumlandırma Tesviyesi
Hidrolik destek ayağı stroku 1,6 m olup ekipmanın tesviyesi ve stabil desteklenmesi için kullanılır. 400 m sınıfı su kuyusu tek kuyu yapım süresi uzundur; ekipmanın yatay durumu delik eğriliğini ve kule üzerindeki kuvvetleri etkiler. Bilgiler, yumuşak zeminlerde takoz kullanılması, destek ayaklarının eşit yük almasının sağlanması ve yapım sırasında çökmenin önlenmesi gerektiğini belirtmektedir. Bu husus, çok sayıda delik konumu arasında sürekli nakliye sırasında özellikle süreçte zaman ayrılmasını gerektirir.
Satın Alma Öncesinde Üreticiden Teyit Edilmesi Gereken Ekipman ve Çalışma Koşulları
- Muhafaza borusu özellikleri ve bağlantı şekli: Bilgiler 6 m muhafaza borusuyla doğrudan çalışmayı desteklediğini belirtmekte, ancak uygun muhafaza borusu çapı, et kalınlığı ve bağlantı biçimini listelememektedir; hedef kuyu çapına göre teyit edilmelidir.
- Hava kompresörü uyumu: DTH delici kullanıldığında önerilen çalışma hava basıncı 1,2–3,5 MPa, hava tüketimi 16–55 m³/min'dir. Hava kompresörü hem basıncı hem de debiyi karşılamalıdır; büyük delik çapı, sert kaya ve yüksek rakım ortamlarında yetersiz debi darbe ve çakıl tahliyesini etkiler.
- Çamur sistemi opsiyonu: Bilgiler WR400S'in çamurla sondajı desteklediğini ve çamur pompası, santrifüj pompa opsiyonlarının bulunduğunu göstermektedir. Toprak, kil, kum katmanları gibi gevşek örtü katmanları çamurla kuyu duvarı koruma ve çakıl taşıma gerektirir; üst örtü katmanı kalınlığına göre donanım yapılıp yapılmayacağına karar verilmelidir.
- Çift modlu geçiş kriteri: Döner sistem 8000 / 4000 N·m çift modlu olup 75 / 150 r/min'ye karşılık gelir. Bilgiler, sondaj ekipmanı, kaya katmanı ve çakıl dönüş durumuna göre mod değiştirilmesi gerektiğini, uzun süre tek modda kalınmaması gerektiğini belirtmektedir. Hangi delik çapında ve kaya katmanında hangi kademenin kullanılacağı, matkap tipi ve saha geri bildirimiyle birlikte belirlenmelidir.
- Kaldırma kuvveti kontrolü: Kaldırma kuvveti 22 T, eksenel basınç 4 T'dir. 400 m sınıfı sondajda sondaj çubuğu ağırlığı, kuyu duvarı sürtünmesi ve muhafaza borusu ağırlığı giderek artar; satın alma sırasında planlanan maksimum kuyu derinliği, sondaj ekipmanı kombinasyonu ve muhafaza borusu ağırlığına göre yeterli marj olup olmadığı hesaplanmalıdır.
- Kuyu tamamlama tasarım parametreleri: Kuyu borusu, filtre borusu, su yalıtım bölümü ve pompa donanımı kuyu tamamlama tasarımı kapsamına girer; bilgilerde bunlara ilişkin veri verilmemiştir, ayrıca teyit edilmelidir.
- Teleskopik kule bakım parçaları: Bilgiler, motor, hidrolik sistem, palet, destek ayakları ve sondaj ekipmanının rutin kontrolünün yanı sıra teleskopik kule kılavuz rayı, hidrolik silindir, pim ve kilitleme yapısının özellikle kontrol edilmesi gerektiğini belirtmektedir. Satın alma sırasında bu parçaların yedek parça temini birlikte teyit edilebilir.
Uygun Kullanım Alanları ve Değerlendirme Sınırları
Bilgiler WR400S'in uygun kullanım yönünü tarımsal sulama, kırsal su temini, hayvancılık ve endüstriyel yapım su kuyuları olarak sıralamaktadır. 400 m sondaj derinliği ve 105–325 mm delik çapı, orta-derin yeraltı suyu geliştirme ihtiyaçlarının bir bölümünü karşılar; sığ yeraltı suyunun dengesiz olduğu, yeraltı su seviyesinin nispeten derin olduğu veya daha fazla su bulma marjı gereken bölgelerde küçük tip sığ kuyu sondaj makinelerine göre daha geniş bir yapım aralığı sunar.
Ancak gerçek kuyu tamamlama derinliği yine hidrojeolojik koşullara göre belirlenmelidir. Bilgilerde belirli bölgelere ait formasyon örnekleri, kuyu tamamlama başarı oranı veya tek kuyu yapım süresi verileri bulunmamakta, herhangi bir müşteri kullanım kaydı da içermemektedir.Satın alma tarafı WR400S'in belirli bir projeye uygun olup olmadığına karar verirken hedef kuyu derinliği, hedef kuyu çapı, üst örtü katmanı kalınlığı, ana kaya katmanı tipi ve planlanan nakliye mesafesini bir çalışma koşulları listesi halinde düzenlemeli, ardından üreticiyle madde madde teyit etmeli; yalnızca sondaj derinliği rakamına dayanarak karar vermemelidir.
