WR500SE, 500 metre sınıfı, teleskopik kuleli, paletli su kuyusu sondaj makinesi olarak konumlandırılmıştır; maksimum sondaj derinliği 500 metre, delik çapı 140–350 mm'dir. 6,6 metre uzun strok doğrudan 6 metre sondaj borusuyla kullanılabilir; bu, ekip ölçeğinin değerlendirilmesi açısından pratik bir anlam taşır: ekleme sayısı azaldığında, tek delikte sürekli çalışma, yardımcı süreyi telafi etmek için daha fazla personel kullanmaya değil, ekipmanın kompresör, sondaj borusu ve personelle istikrarlı uyumuna bağlı hale gelir.
Bu nedenle, DTH çekiç ve uyumlu kompresörü zaten bulunan veya kurmayı planlayan, 400–500 metre sınıfı su kuyularında sürekli sondaj yapabilecek ekipler için daha uygundur; yalnızca sığ kuyu, küçük çaplı veya dağınık tek delik işleri yapan başlangıç seviyesi konfigürasyonlar için uygun değildir. Aşağıda, verilerde doğrulanmış parametrelere göre değerlendirme gerekçeleri açıklanmıştır.
Önce 500 metre sınıfı kapasite: sondaj derinliği, delik çapı ve kaldırma kuvveti kombinasyonu
WR500SE verilerinde belirtilen temel parametreler şunlardır: maksimum sondaj derinliği 500 metre, delik çapı 140–350 mm, kaldırma kuvveti 26 ton, dönüş torku 7500–10000 N·m, dönüş hızı 45–130 dev/dak, 118 kW Yuchai motor, toplam ağırlık yaklaşık 9,5 ton, dış boyutlar yaklaşık 6150×2200×2600 mm, yürüme hızı yaklaşık 2,5 km/saat, referans maksimum tırmanma kabiliyeti 30 derece, ayak stroku 1,6 metre.
| Parametre | Veri Değeri |
|---|---|
| Maksimum sondaj derinliği | 500 metre |
| Delik çapı | 140–350 mm |
| Kaldırma kuvveti | 26 ton |
| Dönüş torku | 7500–10000 N·m |
| Dönüş hızı | 45–130 dev/dak |
| Motor | 118 kW Yuchai |
| İlerleme stroku | 6,6 metre |
| Sondaj borusu çapı | 102/108/114 mm |
| Sondaj borusu uzunluğu | 1,5/2/3/6 metre |
| Toplam ağırlık | Yaklaşık 9,5 ton |
Belirtmek gerekir ki 500 metre, ekipmanın nominal kapasitesidir ve her projenin 500 metreye kadar sondaj yapması gerektiği anlamına gelmez. Gerçek kuyu derinliği, akifer konumu ve yerel hidrolojik verilere göre belirlenmelidir; kuyu çapı ve derinliği ayrıca beklenen su verimi, kuyu borusu ve pompa özelliklerine göre tasarlanmalıdır.
6,6 metre strok ve 6 metre sondaj borusu: ekleme sayısını azaltmak ne anlama gelir?
Uzun strokun sürekli çalışma ritmine etkisi
Veriler, 6,6 metre uzun strokun doğrudan 6 metre sondaj borusuyla kullanılabileceğini açıkça belirtmektedir. 400–500 metre sınıfı delikler için, ekleme sayısı arttıkça yardımcı süre birikimi belirginleşir; uzun strok yapısı, güç kafasının tekrar tekrar geri dönme ve sondaj borusu bağlama sıklığını azaltır; bu da sürekli sondaj, daha az çoklu işbirliği veya sıkı teslim süresi olan projelerde daha pratik bir değer taşır.
Sondaj borusu özellikleri arazi ve verimliliğe göre kombine edilebilir
- 102, 108, 114 mm olmak üzere üç sondaj borusu çapı; daha büyük çaplar 500 metre sınıfı derin delikler ve daha yüksek tork koşullarına yöneliktir.
- Sondaj borusu uzunluğu 1,5 metre, 2 metre, 3 metre, 6 metre olarak seçilebilir. 6 metre sondaj borusu sürekli sondaj için uygundur; kısa sondaj borusu ise alan kısıtlı araziler veya taşıma koşulları sınırlı durumlar için daha uygundur.
- Paletli şasi yürüme hızı yaklaşık 2,5 km/saat olup, teleskopik kule ve paletli yapı farklı şantiyeler arasında taşınmayı kolaylaştırır; ancak ekipman 6,6 metre uzun strok konfigürasyonuna sahip olduğundan, taşımadan önce araç uzunluğu ve yol koşulları doğrulanmalıdır.
Ekip ölçeği açısından, 6 metre sondaj borusu ve 6,6 metre strok kombinasyonu, sürekli sondaj için ekip organize etmiş ekipler için daha uygundur; proje ağırlıklı olarak sığ deliklerden oluşuyorsa ve tek delik iş yükü küçükse, uzun strokun sağladığı verimlilik avantajı kolayca ortaya çıkmaz.
DTH çekiçle sondajın kompresör ve ekipman bağımlılığı
WR500SE verilerinde DTH çekiçle sondaj için önerilen çalışma basıncı 1,7–3,5 MPa, hava tüketimi 17–42 m³/dak olarak belirtilmiştir. Delik çapı arttığında, kaya sertleştiğinde, delik derinliği arttığında veya rakım yükseldiğinde daha yeterli hava debisi gerekir; yalnızca nominal basınca bakılmamalıdır.
Bu hava tüketimi aralığı, WR500SE'yi seçen ekiplerin kompresör özellikleri, sondaj borusu çapı ve DTH çekiç modeli arasındaki uyumu eşzamanlı olarak doğrulaması gerektiğini gösterir. Veriler ayrıca toprak, kum ve gevşek örtü katmanlarında delik stabilizasyonuna daha fazla önem verilmesi gerektiğini, projeye göre muhafaza borusu, çamur veya diğer delik koruma yöntemlerinin kullanılabileceğini belirtir; gevşek katmanların kalın olduğu projelerde çamur sistemi ekipman konfigürasyon aşamasında önceden düşünülmelidir. Bunlar proje koşullarına göre değerlendirilecek konfigürasyon konularıdır.
Uygulama senaryolarına göre ekip ölçeği ve proje türleri
Kırsal derin kuyular ve küçük topluluk su temini
Verilerde belirtilen uygulama alanları arasında kırsal derin kuyular, tarımsal sulama kuyuları, endüstriyel su kuyuları, maden sahası su temini ve genel orta-derin yeraltı suyu projeleri yer alır; ayrıca köyler, okullar, klinikler ve küçük topluluklar için yeraltı suyu geliştirmede kullanılabilir. Bu tür projelerde genellikle tek delik derinliği büyüktür ancak kuyu sayısı yoğun olmayabilir; hem ekipmanın sürekli çalışma kapasitesi hem de taşınma kolaylığı talep edilir.
Tarımsal sulama ve ölçekli tarım projeleri
Geniş tarım arazileri, meyve bahçeleri ve sera projeleri sıklıkla birden fazla su kuyusunun sürekli sondajını gerektirir; 6,6 metre uzun strok ve 6 metre sondaj borusu ekleme sayısını azaltarak tek delikte sürekli sondaj verimliliğini artırır. Gerçek kuyu çapı ve derinliği, beklenen su verimi, sulama alanı, kuyu borusu ve pompa özelliklerine göre tasarlanmalıdır.
Maden sahası su temini ve endüstriyel park su temini
Maden sahası yaşam suyu, ekipman yıkama, toz bastırma ve yardımcı üretim su kaynağı ile endüstriyel parklar, fabrikalar ve inşaat kamplarının bağımsız su kaynakları verilerin kapsadığı alanlardır. Paletli şasi maden sahası moloz arazileri ve genel arazi yolları için uygundur; 118 kW motor ve 26 ton kaldırma kuvveti, sert kaya oranı yüksek ve delik derinliği büyük maden sahası su kuyusu sondajı için daha uygundur.
Formasyon koşulları "delme yeteneğini" değil, konfigürasyon yaklaşımını belirler
Veriler, WR500SE'nin granit, bazalt, kireçtaşı, kumtaşı gibi nispeten sağlam kaya katmanları için uygun olduğunu belirtir; ayrışmış kaya ve yumuşak-sert değişimli katmanlarda delik duvarı dökülmesi ve daralma görülebilir; sondaj sırasında dönüş torku, ilerleme direnci ve geri dönüş değişimlerine göre parametreler ayarlanmalı, gerekirse üst kısımdaki dengesiz delik bölümlerinde muhafaza borusu kullanılmalıdır. Kırık zonlar dökülme, hava kaçağı, sıkışma ve anormal geri dönüşe neden olabilir; ekipman köpük pompası yardımcı fonksiyonuna sahiptir ve bazı kuru, çatlaklı ve hava kaçaklı formasyonlarda talaş tahliyesini iyileştirebilir; hava kaçağı ciddiyse, yalnızca basıncı artırmak yerine köpük, muhafaza borusu ve kompresör debisi birlikte ele alınmalıdır.
Ana akifere girildikten sonra yeraltı suyu delik içi geri dönüşü ve DTH çekicin çalışma durumunu değiştirir; ana su çıkış katmanlarının derinliği kaydedilmeli, su debisine göre hava beslemesi, delik temizliği ve muhafaza borusu yöntemi ayarlanmalı, kuyu tamamlama aşamasında akifer konumuna göre filtre borusu ve su kesme bölümü yerleştirilmelidir. Bu içerikler, ekipmanın tek taraflı taahhüdü değil, sondaj ekibinin ilgili proses deneyimine sahip olup olmadığını değerlendirmek içindir.
Saha bakım konfigürasyonu ve operasyon sınırları

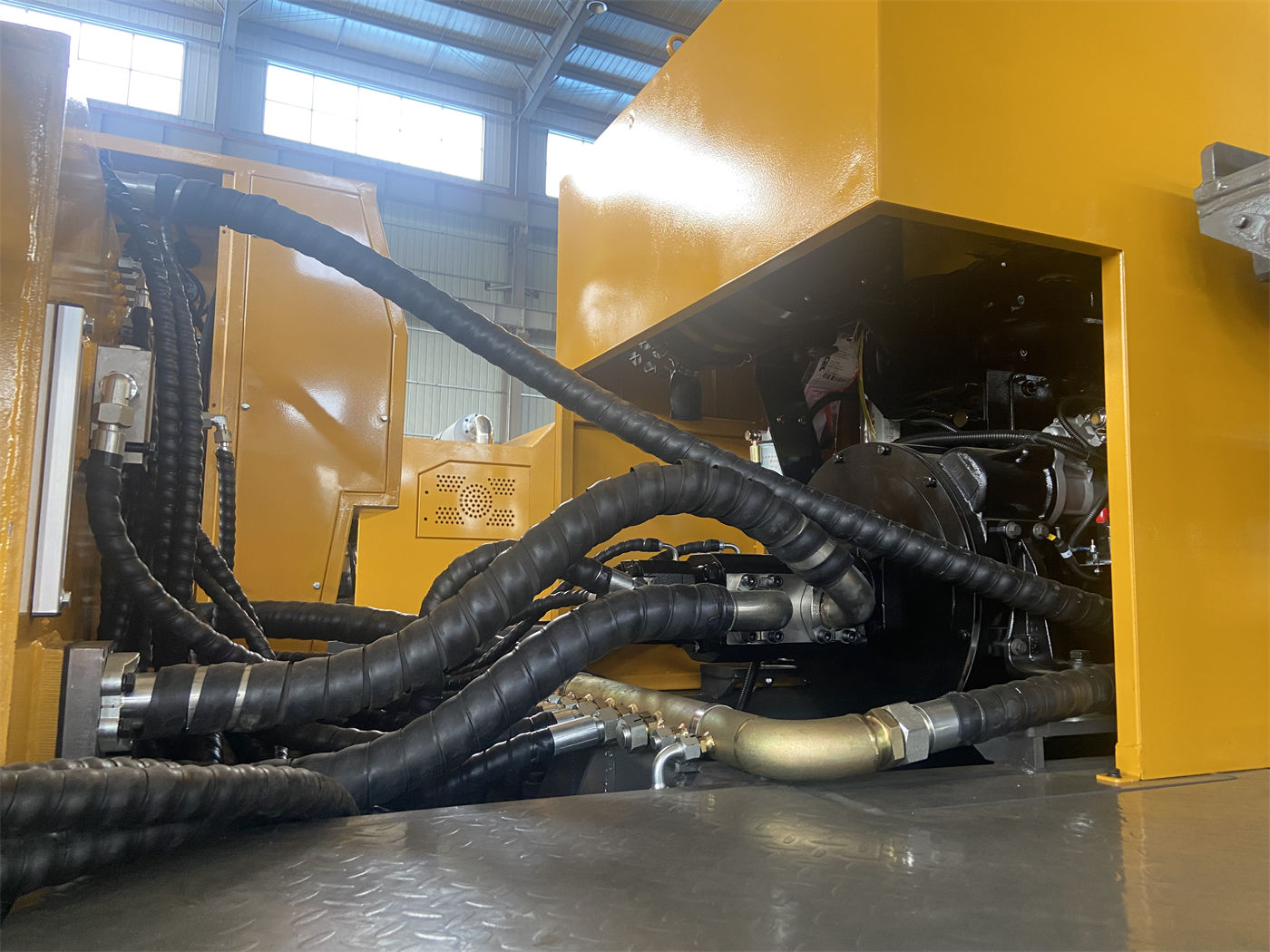

Verilerde saha bakımıyla ilgili konfigürasyonlar arasında köpük pompası yardımcı fonksiyonu, çift hızlı bağlantı, merdiven ve isteğe bağlı elektrik kaynağı desteği yer alır. Çift hızlı bağlantı, yardımcı hidrolik sistem bağlantısı ve bakımını kolaylaştırır; kullanım sırasında arayüz temiz tutulmalı, sızdırmazlık halkaları ve kilitleme durumu kontrol edilmelidir; uzun strok kule, kızak, silindir, pim ve üst yapının daha sık kontrol edilmesini gerektirir; yüksekte çalışma, ekipman durdurulmuş ve kule güvenli şekilde sabitlenmiş durumda yapılmalıdır.
İsteğe bağlı elektrik kaynağı desteği bazı saha onarımları ve yardımcı işler için kullanılabilir, ancak elektrik kaynağı işleri yetkili personel tarafından yapılmalı ve yakıt, yüksek basınçlı hava hortumu, hidrolik hortum ve yanıcı maddelerden uzak tutulmalıdır. Ayak stroku 1,6 metredir; hafif engebeli arazide destek ve tesviye sağlar; yumuşak zeminlerde takoz eklenmeli, uzun süreli çalışma sonrası ayakların çökmesiyle kulenin eğilmesi ve delik sapmasının artması önlenmelidir. Yürüme hızı yaklaşık 2,5 km/saat ve referans maksimum tırmanma kabiliyeti 30 derecedir; gerçek tırmanma ve taşınma, toplam ağırlık merkezi, zemin kayganlığı ve kule taşıma durumu dikkate alınarak yapılmalıdır.
Hangi sondaj ekipleri daha uygundur, hangileri yeniden doğrulamalıdır?
Mevcut parametrelere göre WR500SE aşağıdaki özelliklere sahip ekipler için daha uygundur:
- Ana projeleri 400–500 metre sınıfı orta-derin su kuyuları olan ve kırsal yollar, maden sahaları ve genel engebeli arazilerde taşınma için paletli şasiye ihtiyaç duyan ekipler.
- 1,7–3,5 MPa basınç ve 17–42 m³/dak hava tüketimine uygun kompresör ve DTH çekiç sistemini zaten kurmuş veya kurmayı planlayan ekipler.
- Projeleri ağırlıklı olarak sürekli sondaj olan ve 6,6 metre strok ile 6 metre sondaj borusu kullanarak ekleme sayısını azaltmak isteyen ekipler.
- Bazı kuru, çatlaklı ve hava kaçaklı formasyonlarla başa çıkmak için köpük pompası yardımcı fonksiyonuna ihtiyaç duyan ekipler.
Buna karşılık, projeler ağırlıklı olarak sığ kuyu, küçük çaplı veya dağınık tek deliklerden oluşuyorsa ya da kompresör, sondaj borusu, delik koruma yöntemi gibi konfigürasyon koşulları henüz belirlenmemişse, önce çalışma koşulları verileri ve konfigürasyon doğrulaması tamamlanmalı, ardından WR500SE'nin uygun olup olmadığı değerlendirilmelidir.
Verilerde belirli müşteri örnekleri, işlem fiyatları, teslim süreleri, sertifikasyon bilgileri ve farklı bölgelerdeki gerçek sondaj verileri yer almamaktadır; bu içerikler bu makalede verilemez. Satın alma öncesinde üreticiden toplam taşıma boyutları ve araç gereksinimleri, kompresör ve sondaj borusunun özel eşleşme şekli, köpük pompası sisteminin kullanım koşulları ile standart aksesuar ve eğitim hizmet kapsamı doğrulanmalıdır.
